পণ্যের বিবরণ:
|
প্রদর্শনীর আকার: | 1.09 ইঞ্চি বিজ্ঞপ্তি | রেজোলিউশন: | 240 × 240 পিক্সেল |
---|---|---|---|
ইন্টারফেস: | এসপিআই 4-ওয়্যার (এসসিএল/এসডিএ/সিএস/আরএস) | রঙের ঘনত্ব: | 262k রঙ |
ড্রাইভার আইসি: | Gc9a01 (এম্বেডড গ্রাম) | দেখার কোণ: | 85 ° সমস্ত দিকনির্দেশ |
সারফেস লুমিনেন্স: | 400 cd/m² | অপারেটিং টেম্প।: | -20°C থেকে +70°C |
স্টোরেজ টেম্প।: | -30°C থেকে +80°C | অপারেটিং ভোল্টেজ: | যুক্তি: 1.65-3.3V (আইওভিসিসি) |
প্রতিক্রিয়া সময়: | 30 এমএস (টিআর+টিএফ সাধারণ) | কমপ্লায়েন্স: | পৌঁছনো, রোহস এবং হ্যালোজেন ফ্রি |
শিল্প অটোমেশন, মেডিকেল ডিভাইস এবং প্রিমিয়াম আইওটি সিস্টেমের জন্য ইঞ্জিনিয়ারড একটি 1.09 "বিজ্ঞপ্তি টিএফটি এলসিডি মডিউল। এর সাথে সমালোচনামূলক নকশার চ্যালেঞ্জগুলি সমাধান করে:
স্থান-সীমাবদ্ধ, উচ্চ-নির্ভরযোগ্যতা এইচএমআই অ্যাপ্লিকেশনগুলিতে ওএলইডি প্রতিস্থাপনের জন্য আদর্শ।
সমালোচনামূলক প্রযুক্তিগত বৈশিষ্ট্য
বিভাগ | প্যারামিটার | মিনিট | টাইপ। | সর্বোচ্চ | ইউনিট/শর্তাদি |
---|---|---|---|---|---|
বৈদ্যুতিক | লজিক ভোল্টেজ (আইওভিসিসি) | 1.65 | 3.3 | 3.3 | ভি (± 10%) |
অ্যানালগ ভোল্টেজ (ভিসিআই) | 2.5 | 2.8 | 3.3 | V | |
ঘুম স্রোত | - | <10 | - | μA (ভিডিডি = 3.3V) | |
অপটিক্যাল | আলোকসজ্জা | 400 | 450 | - | সিডি/এম² (এলইডি = 40 এমএ) |
বিপরীতে অনুপাত | 800 | 1000 | - | (অন্ধকার ঘর) | |
প্রতিক্রিয়া সময় (জিটিজি) | - | 30 | 35 | এমএস (25 ডিগ্রি সেন্টিগ্রেড) | |
নির্ভরযোগ্যতা | ইএসডি সুরক্ষা | ± 4 কেভি | ± 8 কেভি | - | (আইইসি 61000-4-2) |
কম্পন প্রতিরোধের | - | - | 1.2 | জিআরএমএস (10-55Hz) | |
এলইডি লাইফস্প্যান (এল 70) | - | 25 কে | - | ঘন্টা (টিএ = 25 ডিগ্রি সেন্টিগ্রেড) |
প্রতিযোগিতামূলক সুবিধা
জিরো-কোড ড্রাইভার: আরডুইনো/এসটিএম 32 এইচএল লাইব্রেরিগুলি বিকাশের সময়কে 2 সপ্তাহের মধ্যে হ্রাস করে।
ডায়নামিক পাওয়ার কন্ট্রোল: পিডব্লিউএম ডিমিং (100Hz - 1kHz) স্ট্যান্ডবাই পাওয়ার 37% বনাম প্রতিযোগী কেটে দেয়।
রাসায়নিক-প্রতিরোধী পৃষ্ঠ: জীবাণুনাশককে প্রতিরোধ করে (EN 60601-1 অনুগত)।
অ্যান্টি-শক ডিজাইন: 30.59 × 32.98 মিমি মাউন্টিং গর্ত সহ আবাসন।
বিজ্ঞপ্তি পিক্সেল অপ্টিমাইজেশন: ডেডিকেটেড γ- সংশোধন (প্রান্তে ΔE <2.5)।
85 ° ওমনি-ডাইরেকশনাল ভিউ: সিআর> 10 এ 12/3/6/9 এ'ক্লক পজিশনে।
শিল্প | কেস ব্যবহার করুন | মূল মান |
---|---|---|
চিকিত্সা | পোর্টেবল পালস অক্সিমিটার | -20 ডিগ্রি সেন্টিগ্রেড, অ্যান্টিমাইক্রোবিয়াল পৃষ্ঠে ঠান্ডা -স্টার্ট |
শিল্প আইওটি | স্মার্ট মিটার ড্যাশবোর্ডস | এমি-ইমিউন এসপিআই (স্থিতিশীল @ 30 ভি/এম) |
গ্রাহক | প্রিমিয়াম ফিটনেস ট্র্যাকার | 0.5 মিমি বেজেল, 400 নিট সূর্যের আলো দৃশ্যমানতা |
▸ সুরক্ষা: EN 62368-1 (সিই), এফসিসি পার্ট 15 বি
▸ উপকরণ: ROHS 2011/65/EU, Annex XVII পৌঁছান
▸ প্যাকেজিং: আইএসটিএ 1 এ শক-প্রুফ, ≤0.5% ত্রুটি হার (একিউএল 0.65)
ইঞ্জিনিয়াররা কেন sfto109jy-7337AN বেছে নেয়
*"যথার্থ এসপিআই নিয়ন্ত্রণ এবং -20 ° C কোল্ড -স্টার্ট ক্ষমতা সহ মেডিকেল পরিধানযোগ্যগুলিতে বিজ্ঞপ্তি প্রদর্শন সংহতকরণ সমাধান করে। GC9A01 ড্রাইভার বাহ্যিক র্যাম ব্যয়গুলি সরিয়ে দেয়" "*
- এম্বেডড সিস্টেম ডিজাইন টিম, মিউনিখ
যান্ত্রিক রূপরেখার মাত্রা
সাধারণ স্পেসিফিকেশন
আইটেম | স্পেসিফিকেশন | ইউনিট |
ড্রাইভ উপাদান | এ-সি টিফ্ট | - |
এলসিএম আউটলাইন আকার | 30.59 (এইচ) এক্স 32.98 (ভি) | মিমি |
সক্রিয় অঞ্চল | 27.79 (এইচ) এক্স 27.79 (ভি) | মিমি |
পিক্সেলের সংখ্যা | 240 (এইচ) x240 (ভি) | পিক্সেল |
পিক্সেল বিন্যাস | আরজিবি উল্লম্ব স্ট্রাইপ | - |
পিক্সেল পিচ | 0.1158x 0.1158 | মিমি |
রঙ প্রদর্শন | 262 কে | রঙ |
দিকনির্দেশ দেখার | সব | - |
নিয়ামক / ড্রাইভার | Gc9a01 | - |
ডেটা ইন্টারফেস | এসপিআই 4 ডাব্লু | - |
ব্যাকলাইট | 2 সাদা নেতৃত্বে | - |
ওজন | টিবিডি | ছ |
পরম সর্বোচ্চ রেটিং
বৈশিষ্ট্য | প্রতীক | মিনিট | টাইপ | সর্বোচ্চ |
ইউনি টি |
সরবরাহ ভোল্টেজ |
আইওভিসিসি | -0.3 | - | 4.6 | V |
ভিসিআই | -0.3 | - | 4.6 | V | |
ভোল্টেজে টিএফটি গেট | ভিজিএইচ | -0.3 | - | 27 | V |
ভোল্টেজ বন্ধ টিএফটি গেট | ভিজিএল | -0.3 | - | 27 | V |
ব্যাকলাইট ফরোয়ার্ড কারেন্ট | যদি | - | 40 | মা | |
অপারেটিং তাপমাত্রা | টোপার | -20 | +70 | ° সে | |
স্টোরেজ তাপমাত্রা | টিএসটিজি | -30 | +80 | ° সে | |
আর্দ্রতা | আরএইচ | - | 90 | % |
ডিসি বৈশিষ্ট্য
বৈশিষ্ট্য |
সিম বল |
মিনিট | টাইপ। | সর্বোচ্চ | ইউনিট | দ্রষ্টব্য |
বিদ্যুৎ সরবরাহ ভোল্টেজ 1 |
আইওভিসি গ |
1.65 | 1.8 | 3.3 | V | |
বিদ্যুৎ সরবরাহ ভোল্টেজ 2 | ভিসিআই | 2.5 | 2.8 | 3.3 | V | |
গেট ড্রাইভার উচ্চ ভোল্টেজ | ভিজিএইচ | 12 | - | 13 | V | |
গেট ড্রাইভার কম ভোল্টেজ | ভিজিএল | -11 | - | -18 | V | |
বর্তমান খরচ |
আইডিডি | - | টিবিডি | - | মা | সাধারণ মোড |
আইডিডি-এসএল EEP |
টিবিডি | ইউএ | স্লিপ মোড | |||
ইনপুট ভোল্টেজ "এল" স্তর | Vil | জিএনডি | - | 0.3iovcc | V |
আইওভিসিসি = 1.65 ~ 3.3 |
ইনপুট ভোল্টেজ "এইচ" স্তর | Vih | 0.7iovcc | - | আইওভিসিসি | V | |
আউটপুট ভোল্টেজ "এল" স্তর | খণ্ড | জিএনডি | - | 0.2iovcc | V | আইওএল = 1 এমএ |
আউটপুট ভোল্টেজ "এইচ" স্তর | ভোহ | 0.8iovcc | - | আইওভিসিসি | V | Ioh = -1ma |
ব্যাকলাইট ইউনিট বৈশিষ্ট্য
বৈশিষ্ট্য | প্রতীক | শর্ত | মিনিট | প্রকার | সর্বোচ্চ | ইউনিট |
ফরোয়ার্ড ভোল্টেজ | ভিএফ | Il = 40ma | - | 2.8 | 3.0 | V |
ফরোয়ার্ড কারেন্ট | Il | - | 40 | - | মা | |
আলোকসজ্জা | এলভি | Il = 40ma | - | 450 | - | সিডি/এম 2 |
নেতৃত্বে জীবন সময় | - | Il = 40ma | 20,000 | 25,000 | - | এইচআর |

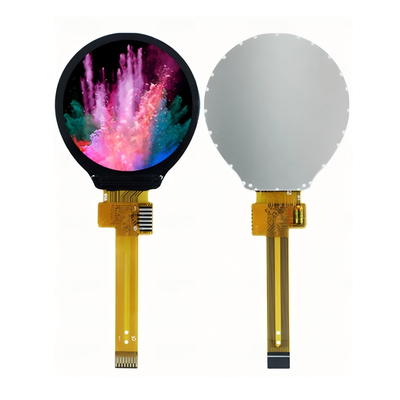

পণ্য চিত্র
