ইন্ডাস্ট্রিয়াল 10.1" 800x1280 এলভিডিএস টিএফটি ডিসপ্লে পিসিএপি টাচ সহ (এসএফটিও 1010 ওয়াইএক্স -7239 বিসিটি) - আইপিএস, ওয়াইড টেম্প, রোএইচএস / রিচ

ইন্ডাস্ট্রিয়াল 10.1" 800x1280 এলভিডিএস টিএফটি ডিসপ্লে পিসিএপি টাচ সহ (এসএফটিও 1010 ওয়াইএক্স -7239 বিসিটি) - আইপিএস, ওয়াইড টেম্প, রোএইচএস / রিচ
ইন্ডাস্ট্রিয়াল 10.1" 800x1280 এলভিডিএস টিএফটি ডিসপ্লে পিসিএপি টাচ সহ (এসএফটিও 1010 ওয়াইএক্স -7239 বিসিটি) - আইপিএস, ওয়াইড টেম্প, রোএইচএস / রিচ ইন্ডাস্ট্রিয়াল 10.1" 800x1280 এলভিডিএস টিএফটি ডিসপ্লে পিসিএপি টাচ সহ (এসএফটিও 1010 ওয়াইএক্স -7239 বিসিটি) - আইপিএস, ওয়াইড টেম্প, রোএইচএস / রিচ ইন্ডাস্ট্রিয়াল 10.1" 800x1280 এলভিডিএস টিএফটি ডিসপ্লে পিসিএপি টাচ সহ (এসএফটিও 1010 ওয়াইএক্স -7239 বিসিটি) - আইপিএস, ওয়াইড টেম্প, রোএইচএস / রিচ ইন্ডাস্ট্রিয়াল 10.1" 800x1280 এলভিডিএস টিএফটি ডিসপ্লে পিসিএপি টাচ সহ (এসএফটিও 1010 ওয়াইএক্স -7239 বিসিটি) - আইপিএস, ওয়াইড টেম্প, রোএইচএস / রিচ

বড় ইমেজ :  ইন্ডাস্ট্রিয়াল 10.1" 800x1280 এলভিডিএস টিএফটি ডিসপ্লে পিসিএপি টাচ সহ (এসএফটিও 1010 ওয়াইএক্স -7239 বিসিটি) - আইপিএস, ওয়াইড টেম্প, রোএইচএস / রিচ

পণ্যের বিবরণ:
উৎপত্তি স্থল: শেনজেন/চীন
পরিচিতিমুলক নাম: SAEF
সাক্ষ্যদান: ISO9001 / ISO14000
মডেল নম্বার: Sfto1010yx-7239bct
দলিল: SFTO1010YX-7239BCT (LVDS) S...on.pdf
প্রদান:
ন্যূনতম চাহিদার পরিমাণ: 3 ইউনিট (নমুনা আদেশের জন্য আলোচনা সাপেক্ষে)
মূল্য: $22USD - $29USD / unit (FOB Shenzhen, based on order quantity)
প্যাকেজিং বিবরণ: রফতানি-প্রস্তুত কার্টন বক্স
ডেলিভারি সময়: অর্ডার নিশ্চিতকরণের পরে 1-5 সপ্তাহ
পরিশোধের শর্ত: টি/টি, পেপাল, টি/টি 50% আমানত, চালানের আগে 50%
যোগানের ক্ষমতা: 3,000,000 ইউনিট / মাস

ইন্ডাস্ট্রিয়াল 10.1" 800x1280 এলভিডিএস টিএফটি ডিসপ্লে পিসিএপি টাচ সহ (এসএফটিও 1010 ওয়াইএক্স -7239 বিসিটি) - আইপিএস, ওয়াইড টেম্প, রোএইচএস / রিচ

বিবরণ
পর্দার আকার: 10.1-ইঞ্চি রেজোলিউশন: 800 (আরজিবি) × 1280
ইন্টারফেস: এলভিডি (4 ডেটা চ্যানেল + 1 ঘড়ি) স্পর্শ প্রযুক্তি: প্রজেক্টেড ক্যাপাসিটিভ (10-পয়েন্ট)
স্পর্শ কাঠামো: জি + জি (কভার গ্লাস + আইটিও সেন্সর) পৃষ্ঠের কঠোরতা: ৩০০ সিডি/এম২ (কাস্টমাইজযোগ্য)
কন্ট্রাস্ট অনুপাত: 1000:1 (টাইপ।) দেখার কোণ: 85 ° (ইউ/ডি/এল/আর) (আইপিএস প্রযুক্তি)
অপারেটিং টেম্প: -10°C থেকে +60°C ক্ষমতা ইনপুট: 3.3 ভি লজিক + 12 ভি ব্যাকলাইট
ব্যাকলাইট: সাদা এলইডি, 12 ভি ড্রাইভ (120 এমএ টাইপ।) কমপ্লায়েন্স: রোহস, পৌঁছনো, হ্যালোজেন মুক্ত
ESD সুরক্ষা: যোগাযোগ করুন ± 4 কেভি / এয়ার ± 8 কেভি (আইইসি 61000-4-2) গ্যারান্টি: ১২ মাস
বিশেষভাবে তুলে ধরা:

10.1-ইঞ্চি আইপিএস এলভিডিএস টিএফটি ডিসপ্লে

,

পিসিএপি টাচ টিএফটি ডিসপ্লে 800x1280

,

টাচস্ক্রিন সহ আইপিএস এলভিডিএস ডিসপ্লে



এইচএমআই এবং এমবেডেড সিস্টেমগুলির জন্য শিল্প-গ্রেড প্রদর্শন সমাধান


SAEF প্রযুক্তি থেকে এসএফটিও 1010YX-7239 বিবিটিটি মার্কিন যুক্তরাষ্ট্র এবং ইইউতে শিল্প অ্যাপ্লিকেশনগুলির দাবিতে ইঞ্জিনিয়ারড 10.1-ইঞ্চি টিএফটি ডিসপ্লে একটি কঠোরভাবে পরীক্ষিত। একটি 800x1280 প্রতিকৃতি রেজোলিউশন এবং এলভিডিএস ইন্টারফেসের বৈশিষ্ট্যযুক্ত, এটি চিকিত্সা ডিভাইস, অটোমেশন কন্ট্রোল প্যানেল এবং লজিস্টিক টার্মিনালগুলির জন্য সঙ্কুচিত চিত্র স্থানান্তর সরবরাহ করে - আরজিবি ইন্টারফেসগুলিতে সাধারণ সংকেত অবক্ষয়কে একত্রিত করে।



মূল নকশা সুবিধা

  • পরিবেশগত স্থিতিস্থাপকতা:

    • -10 ° C থেকে +60 ° C (স্টোরেজ: -20 ° C ~ 70 ° C) এ পরিচালনা করে

    • 240-ঘন্টা আর্দ্রতা পরীক্ষা (50 ° C/90% RH, নন-কনডেনসিং) পাস করে

    • কঠোর পরিবেশের জন্য কাস্টম অ্যান্টি-ফোগ/জল-রেপিলেন্ট বিকল্পগুলি।

  • স্পর্শ নির্ভরযোগ্যতা:
    জিজি স্ট্রাকচার + জিটি 9271 টাচ আইসি গ্লোভ/ভেজা-হাত অপারেশন সমর্থন করে।
    Ption চ্ছিক বায়ু, ওসিএ বা ওসিআর অপটিকাল বন্ধন।

  • অপটিক্যাল পারফরম্যান্স:
    আইপিএস প্রযুক্তি 178 ° দেখার কোণগুলি, 300 সিডি/এম² উজ্জ্বলতা এবং 80% ইউনিফর্মিটি (বিএম -5 এ সার্টিফাইড) সক্ষম করে।

  • পাওয়ার ম্যানেজমেন্ট:
    পিডব্লিউএম ডিমিং (200Hz - 200kHz) 3.3V - 5V যুক্তিযুক্ত সামঞ্জস্যতা সহ।



ইঞ্জিনিয়ার-কেন্দ্রিক সমর্থন

  • এলভিডিএস টাইমিং ডায়াগ্রাম (পিসিএলকে: 50–77MHz) এবং আই²সি টাচ প্রোটোকল ডকুমেন্টেশন।

  • জার্মান শিল্প ইএসডি স্ট্যান্ডার্ডগুলি পূরণ করে (আইইসি 61000-4-2)।

  • বিনামূল্যে কাস্টমাইজেশন: কাচের পৃষ্ঠের চিকিত্সা, এফপিসির দৈর্ঘ্য, প্রতিবন্ধকতা ম্যাচিং।



সম্মতি এবং ওয়ারেন্টি
▸ রোহস/রিচ/হ্যালোজেন-মুক্ত প্রত্যয়িত ▸ 1 বছরের ওয়ারেন্টি (সহ চিত্র স্টিকিং বৈধতা) ▸ আইপিসি-এ -610 সমাবেশ সমর্থন।



ইঞ্জিনিয়াররা কেন এই প্রদর্শনটি বেছে নেয়:
*"জার্মান প্রকৌশলীদের দ্বারা পছন্দসই: প্রতিযোগীদের তুলনায় 30ms (টাইপ।) প্রতিক্রিয়া সময়টি -10 ডিগ্রি সেন্টিগ্রেড -15% দ্রুত গতিতে রক্ষণাবেক্ষণ করে।





সাধারণ স্পেসিফিকেশন



প্যারামিটার স্পেসিফিকেশন ইউনিট
এলসিডি আকার 10.1 ইঞ্চি
এলসিএম আউটলাইন মাত্রা 143.00 (এইচ) x228.6 (v) x2.6 (টি) মিমি
সক্রিয় অঞ্চল 135.36 (এইচ) x216.58 (ভি) মিমি
পিক্সেলের সংখ্যা 800 আরজিবি (এইচ) x1280 (ভি) পিক্সেল
পিক্সেল পিচ এইচ এক্সভি 0.1692 (এইচ) এক্স 0.1692 (ভি) মিমি
পিক্সেল বিন্যাস আরজিবি উল্লম্ব স্ট্রাইপ রঙ
রঙ প্রদর্শন 16.7 মি
প্রদর্শন মোড সাধারণত কালো
রঙ গামুট টাইপ। 56%, মিনিট। 52% এনটিএসসি
উজ্জ্বলতা টাইপ: 300, মিনিট: 250 সিডি/এম 2
নেতৃত্বে কিট 32 (4serial 8Paralle)
দেখার কোণ (সিআর 10) টাইপ: 80/80/80/80
বিপরীতে অনুপাত টাইপ 1000: 1, মিনিট 800: 1
ড্রাইভার আইসি Jd9365da-H3
ইন্টারফেস 3/4 লেন মিপি (ডিফল্ট 4 লেন)
মডিউল ওজন টিবিডি
আইসি স্পর্শ Gt9271
স্পর্শ কাঠামো জি+জি




রূপরেখা অঙ্কন
ইন্ডাস্ট্রিয়াল 10.1" 800x1280 এলভিডিএস টিএফটি ডিসপ্লে পিসিএপি টাচ সহ (এসএফটিও 1010 ওয়াইএক্স -7239 বিসিটি) - আইপিএস, ওয়াইড টেম্প, রোএইচএস / রিচ 0


টাচস্ক্রিন আউটলাইন অঙ্কন

ইন্ডাস্ট্রিয়াল 10.1" 800x1280 এলভিডিএস টিএফটি ডিসপ্লে পিসিএপি টাচ সহ (এসএফটিও 1010 ওয়াইএক্স -7239 বিসিটি) - আইপিএস, ওয়াইড টেম্প, রোএইচএস / রিচ 1



সিটিপি স্পেসিফিকেশন



বিভাগ প্যারামিটার স্পেসিফিকেশন
সাধারণ কাঠামো কভার গ্লাস + আইটিও সেন্সর গ্লাস (জি + জি)
কভার লেন্স শক্তিশালীকরণ রাসায়নিকভাবে শক্তিশালী
লেন্স পৃষ্ঠের কঠোরতা কভার H6H (পেন্সিল কঠোরতা)
হালকা সংক্রমণ হার ≥85%
অপারেশন তাপমাত্রা -10 ℃ ~ +60 ℃, ≤90% আরএইচ
স্টোরেজ তাপমাত্রা -20 ℃ ~ +70 ℃, ≤90% আরএইচ
বৈদ্যুতিক স্পর্শ পয়েন্ট 10 পয়েন্ট
ইন্টারফেস আই 2 সি
আইসি স্পর্শ Gt9271
পাওয়ার সাপ্লাই ভোল্টেজ (ভিডিডি) 2.8V ~ 3.3V
হোস্ট প্রতিরোধের (এসডিএ/এসসিএল) মূল বোর্ডে কনফিগারযোগ্য
পরিবেশগত অপারেটিং শর্ত কাস্টমাইজযোগ্য
পৃষ্ঠের বৈশিষ্ট্য পৃষ্ঠ কালি সাফ টাইপ
পৃষ্ঠ চিকিত্সা কাস্টমাইজযোগ্য
এলসিডি-টিপি ল্যামিনেশন বায়ু, ওসিএ এবং ওসিআর বন্ডিং al চ্ছিক
সম্মতি উপাদান মান রোহস এবং হ্যালোজেন মুক্ত অনুগত





ইন্টারফেস পিনের বিবরণ



পিন নং প্রতীক ফাংশন
1 এনসি কোনও সংযোগ নেই
2 ভিসিসি বিদ্যুৎ সরবরাহ 3.3 ভি
3 আইওভিসিসি বিদ্যুৎ সরবরাহ 1.65 ~ 3.3V
4 জিএনডি গ্রাউন্ড
5 আরএসটি (জিআরবি) এলসিএম গ্লোবাল রিসেট (রিসেট: এইচ = আইওভিসিসি)
6 এনসি কোনও সংযোগ নেই
7 জিএনডি গ্রাউন্ড
8 D0- এমআইপিআই ডিফারেনশিয়াল ডেটা ইনপুট (নেতিবাচক)
9 D0+ এমআইপিআই ডিফারেনশিয়াল ডেটা ইনপুট (ধনাত্মক)
10 জিএনডি গ্রাউন্ড
11 ডি 1- এমআইপিআই ডিফারেনশিয়াল ডেটা ইনপুট (নেতিবাচক)
12 ডি 1+ এমআইপিআই ডিফারেনশিয়াল ডেটা ইনপুট (ধনাত্মক)
13 জিএনডি গ্রাউন্ড
14 Clk- এমআইপিআই ডিফারেনশিয়াল ক্লক ইনপুট (নেতিবাচক)
15 সিএলকে+ এমআইপিআই ডিফারেনশিয়াল ক্লক ইনপুট (ধনাত্মক)
16 জিএনডি গ্রাউন্ড
17 ডি 2- এমআইপিআই ডিফারেনশিয়াল ডেটা ইনপুট (নেতিবাচক)
18 ডি 2+ এমআইপিআই ডিফারেনশিয়াল ডেটা ইনপুট (ধনাত্মক)
19 জিএনডি গ্রাউন্ড
20 D3- এমআইপিআই ডিফারেনশিয়াল ডেটা ইনপুট (নেতিবাচক)
21 ডি 3+ এমআইপিআই ডিফারেনশিয়াল ডেটা ইনপুট (ধনাত্মক)
22 জিএনডি গ্রাউন্ড
23-24 এনসি কোনও সংযোগ নেই
25 জিএনডি গ্রাউন্ড
26-29 এনসি কোনও সংযোগ নেই
30 জিএনডি গ্রাউন্ড
31 LEDK ব্যাকলাইট ক্যাথোড
32 LEDK ব্যাকলাইট ক্যাথোড
33-38 এনসি কোনও সংযোগ নেই
39 লেদা ব্যাকলাইট আনোড
40 লেদা ব্যাকলাইট আনোড





পরম সর্বোচ্চ রেটিং



আইটেম প্রতীক মান ইউনিট
    মিনিট সর্বোচ্চ

পাওয়ার ভোল্টেজ

আইওভিসিসি -0.3 3.6 V
  ভিসিসি -0.3 6.0 V
  অ্যাভি - - V
ইনপুট সিগন্যাল ভোল্টেজ ষষ্ঠ -0.3 আইওভিসিসি V
অপারেশন তাপমাত্রা শীর্ষ -20 70
স্টোরেজ তাপমাত্রা Tst -30 80





ব্যাকলাইট বৈশিষ্ট্য



বৈশিষ্ট্য প্রতীক মিনিট প্রকার সর্বোচ্চ ইউনিট
নেতৃত্বাধীন বর্তমান যদি - 180 225 মা
প্রতিটি এলইডি স্ট্রিংয়ের নেতৃত্বে ফরোয়ার্ড ভোল্টেজ ভিএফ-স্ট্রিং 11.6 - 13.6 ভোল্ট
নেতৃত্বে জীবন সময়

এন/এ

30000

40000

-

এইচআর



অপটিক্যাল বৈশিষ্ট্য



আইটেম প্রতীক শর্ত মান
      মিনিট টাইপ। সর্বোচ্চ

কোণ দেখা

Θu

সিআর ≧ 10

80 85 -
  Θd   80 85 -
  Θl   80 85 -
  Θr   80 85 -
প্রতিক্রিয়া সময় টন+টফ

θ = φ = 0 °

সাধারণ

কোণ দেখা

-

30 40
বিপরীতে অনুপাত সিআর   800 1000

-

আলোকসজ্জা এল   280 300 -
আলোকসজ্জা অভিন্নতা তুমি   75 80 -

রঙিন ক্রোম্যাটিটি

(সিআইই 1931)

সাদা

ডাব্লুএক্স     0.320
    Wy     0.346


লাল

আরএক্স     0.644
    Ry     0.329


সবুজ

জিএক্স     0.328
    জিওয়াই     0.565


নীল

বিএক্স     0.137
    দ্বারা
এনটিএসসি       57%

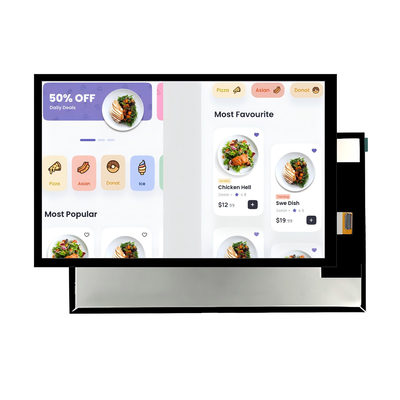

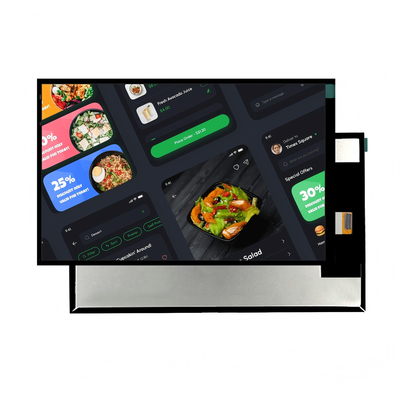

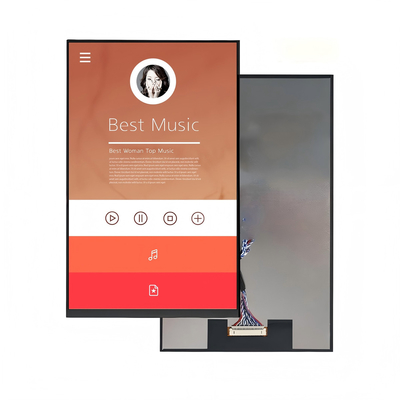

পণ্য ফটো

ইন্ডাস্ট্রিয়াল 10.1" 800x1280 এলভিডিএস টিএফটি ডিসপ্লে পিসিএপি টাচ সহ (এসএফটিও 1010 ওয়াইএক্স -7239 বিসিটি) - আইপিএস, ওয়াইড টেম্প, রোএইচএস / রিচ 2ইন্ডাস্ট্রিয়াল 10.1" 800x1280 এলভিডিএস টিএফটি ডিসপ্লে পিসিএপি টাচ সহ (এসএফটিও 1010 ওয়াইএক্স -7239 বিসিটি) - আইপিএস, ওয়াইড টেম্প, রোএইচএস / রিচ 3ইন্ডাস্ট্রিয়াল 10.1" 800x1280 এলভিডিএস টিএফটি ডিসপ্লে পিসিএপি টাচ সহ (এসএফটিও 1010 ওয়াইএক্স -7239 বিসিটি) - আইপিএস, ওয়াইড টেম্প, রোএইচএস / রিচ 4
