4 ইঞ্চি স্কয়ার ইন্ডাস্ট্রিয়াল টিএফটি এলসিডি (720x720) পিসিএপি টাচ সহ, -20°C~70°C অপারেশন, আরজিবি ইন্টারফেস।

4 ইঞ্চি স্কয়ার ইন্ডাস্ট্রিয়াল টিএফটি এলসিডি (720x720) পিসিএপি টাচ সহ, -20°C~70°C অপারেশন, আরজিবি ইন্টারফেস।
4 ইঞ্চি স্কয়ার ইন্ডাস্ট্রিয়াল টিএফটি এলসিডি (720x720) পিসিএপি টাচ সহ, -20°C~70°C অপারেশন, আরজিবি ইন্টারফেস। 4 ইঞ্চি স্কয়ার ইন্ডাস্ট্রিয়াল টিএফটি এলসিডি (720x720) পিসিএপি টাচ সহ, -20°C~70°C অপারেশন, আরজিবি ইন্টারফেস। 4 ইঞ্চি স্কয়ার ইন্ডাস্ট্রিয়াল টিএফটি এলসিডি (720x720) পিসিএপি টাচ সহ, -20°C~70°C অপারেশন, আরজিবি ইন্টারফেস। 4 ইঞ্চি স্কয়ার ইন্ডাস্ট্রিয়াল টিএফটি এলসিডি (720x720) পিসিএপি টাচ সহ, -20°C~70°C অপারেশন, আরজিবি ইন্টারফেস।

বড় ইমেজ :  4 ইঞ্চি স্কয়ার ইন্ডাস্ট্রিয়াল টিএফটি এলসিডি (720x720) পিসিএপি টাচ সহ, -20°C~70°C অপারেশন, আরজিবি ইন্টারফেস।

পণ্যের বিবরণ:
উৎপত্তি স্থল: শেনজেন/চীন
পরিচিতিমুলক নাম: SAEF
সাক্ষ্যদান: ISO9001 / ISO14000
মডেল নম্বার: Sfto400xc-7013act
প্রদান:
ন্যূনতম চাহিদার পরিমাণ: 3 ইউনিট (নমুনা আদেশের জন্য আলোচনা সাপেক্ষে)
মূল্য: $13USD - $15USD / unit (FOB Shenzhen, based on order quantity)
প্যাকেজিং বিবরণ: রফতানি-প্রস্তুত কার্টন বক্স
ডেলিভারি সময়: অর্ডার নিশ্চিতকরণের পরে 1-5 সপ্তাহ
পরিশোধের শর্ত: টি/টি, পেপাল, টি/টি 50% আমানত, চালানের আগে 50%
যোগানের ক্ষমতা: 3,000,000 ইউনিট / মাস

4 ইঞ্চি স্কয়ার ইন্ডাস্ট্রিয়াল টিএফটি এলসিডি (720x720) পিসিএপি টাচ সহ, -20°C~70°C অপারেশন, আরজিবি ইন্টারফেস।

বিবরণ
Screen Size: 4.0-inch (Square) Resolution: 720 × 720 pixels
Touch Type: Projected Capacitive (PCAP) Interface: RGB 18-bit (40-pin ZIF)
Touch Controller: FT6336U (I²C, Multi-touch) Surface Hardness: 300 cd/m2 (Customizable)
Contrast Ratio: 900:1 (Typ.) Viewing Angle: 80°(U/D/L/R) (IPS Technology)
Operating Temp: -20°C to +70°C Backlight: LED (12.8V/40mA, 4S2P)
ESD Protection: ±8kV (IEC 61000-4-2) Warranty: 12 Months
Compliance: RoHS/REACH/Halogen-Free Customization: CTP Structure, IC, Coatings (AG/AR/AF)
বিশেষভাবে তুলে ধরা:

৪ ইঞ্চি ইন্ডাস্ট্রিয়াল টিএফটি এলসিডি ডিসপ্লে

,

পিসিএপি টাচস্ক্রিন টিএফটি ডিসপ্লে

,

প্রশস্ত তাপমাত্রার টিএফটি এলসিডি

শিল্প স্থিতিস্থাপকতা এবং নির্ভুলতার জন্য ইঞ্জিনিয়ারড



SFTO400XC-7013ACT হ'ল কঠোর পরিবেশে শিল্প অ্যাপ্লিকেশনগুলির দাবিতে ডিজাইন করা একটি উচ্চ-পারফরম্যান্স 4 ইঞ্চি বর্গাকার টিএফটি এলসিডি মডিউল। 262 কে রঙ এবং একটি 18-বিট আরজিবি ইন্টারফেস সহ একটি 720 × 720 রেজোলিউশন বৈশিষ্ট্যযুক্ত, এটি এইচএমআইএস, আইওটি কন্ট্রোল প্যানেল এবং যন্ত্রের জন্য ব্যতিক্রমী স্পষ্টতা সরবরাহ করে।

মূল প্রযুক্তিগত পার্থক্যকারী

  1. শক্তিশালী পিসিএপি টাচ ইন্টিগ্রেশন

    • এফটি 6336U আইসি (আই²সি ইন্টারফেস) এর মাধ্যমে মাল্টি-টাচ সমর্থন।

    • কাস্টমাইজযোগ্য কনফিগারেশন: জি+এফ (গ্লাস/ফিল্ম) বা জি+জি (গ্লাস/গ্লাস) কাঠামো।

    • Al চ্ছিক শিল্প-গ্রেড টাচ আইসিএস (-40 ° C থেকে +85 ° C, ± 15KV ESD)।

  2. চরম পরিবেশ প্রস্তুতি

    • তাপ সাইক্লিং (-30 ডিগ্রি সেন্টিগ্রেড থেকে 80 ডিগ্রি সেন্টিগ্রেড) এবং কম্পন প্রতিরোধের (10-55Hz, 1.5 মিমি প্রশস্ততা) জন্য বৈধ।

    • আইপি 67-সিলযুক্ত রূপগুলি উপলব্ধ (গ্যাসকেট + পোটিং)।

    • ভেজা/বহিরঙ্গন ব্যবহারের জন্য হাইড্রোফোবিক আবরণ (> 110 ° যোগাযোগ কোণ)।

  3. অপটিক্যাল এক্সিলেন্স

    • 900: 1 80 ° সর্বজনীন দেখার সাথে বিপরীতে অনুপাত।

    • অ্যান্টি-গ্লেয়ার (এজি) + অ্যান্টি-রিফ্লেক্টিভ (এআর) আবরণ (al চ্ছিক)।

    • ≥82% হালকা সংক্রমণ (আপগ্রেডযোগ্য 90%)।

  4. কমপ্লায়েন্স-চালিত ডিজাইন

    • ইইউ/মার্কিন বাজারের জন্য পূর্ণ আরএইচএস/রিচ/পিএফএএস সম্মতি।

    • শংসাপত্র: আইএসও 9001: 2015, আইএসও 14001: 2015, EN 55032/24 (ইএমসি)।

  5. সমালোচনামূলক অ্যাপ্লিকেশনগুলির জন্য কাস্টমাইজেশন

    • বেধ বিকল্প: 0.95 মিমি - 6.0 মিমি কভার গ্লাস।

    • শিল্প আপগ্রেড: বর্ধিত টেম্প আইসি, বৃষ্টি-প্রত্যাখ্যান অ্যালগরিদম, ইএমআই শিল্ডিং।

    • পৃষ্ঠের চিকিত্সা: সিরামিক কালি (10+ বছরের ইউভি প্রতিরোধের), 2.5D/3D প্রান্ত।

লক্ষ্য অ্যাপ্লিকেশন

  • কারখানা অটোমেশন: নিয়ন্ত্রণ প্যানেল, পিএলসি ইন্টারফেস।

  • চিকিত্সা ডিভাইস: ডায়াগনস্টিক সরঞ্জাম, পোর্টেবল মনিটর।

  • পরিবহন: ফ্লিট ম্যানেজমেন্ট সিস্টেমস, ইভি ড্যাশবোর্ড।

  • স্মার্ট বিল্ডিং: এইচভিএসি নিয়ন্ত্রণ, সুরক্ষা টার্মিনাল।

ইঞ্জিনিয়াররা কেন এই মডিউলটি বেছে নেয়

*"72.3 × 72.3 মিমি সক্রিয় অঞ্চল এবং ওসিএ-বন্ডেড ল্যামিনেশন সহ, এই মডিউলটি ± 8 কেভি ইএসডি ইভেন্টগুলি বেঁচে থাকার সময় অপটিক্যাল বিকৃতি দূর করে। 40-পিন জাইফ সংযোগকারী সংহতকরণকে সহজ করে তোলে, এবং আমাদের আই²সি টাচ ইন্টারফেস হোস্ট এমসিইউ লোড হ্রাস করে। মিল-এসটিডি পরিবেশের জন্য কাস্টমাইজযোগ্য।"*



সাধারণ স্পেসিফিকেশন



বৈশিষ্ট্য স্পেসিফিকেশন

প্রদর্শন স্পেস।

এলসিডি টাইপ 4.0 ইঞ্চি
  রেজোলিউশন (এইচ*ভি) 720 (আরজিবি) × 720
  প্রযুক্তির ধরণ এ-সি টিফ্ট
  পিক্সেল কনফিগারেশন আরজিবি উল্লম্ব স্ট্রাইপ
  প্রদর্শন মোড সাধারণত কালো
  দিকনির্দেশ দেখার সব
  ধূসর স্কেল বিপরীত দিক -

যান্ত্রিক

বৈশিষ্ট্য

আউটলাইন মাত্রা (ডাব্লু এক্স এইচ এক্স টি) (মিমি) 84.00*84.00*3.2
  সক্রিয় অঞ্চল (মিমি) 71.93*71.93
  সিটিপি ভিউ অঞ্চল (মিমি) 72.30*72.30
  টাচ স্ক্রিন সহ /ছাড়াই ক্যাপাসিটিভ টাচস্ক্রিন সহ
  সংযোগকারী প্রকার (এলসিডির জন্য) 0.5 মিমি পিচ 40 পিন জিফ
  ব্যাকলাইট টাইপ নেতৃত্বে
  ওজন (ছ) টিবিডি

বৈদ্যুতিক

বৈশিষ্ট্য

ইন্টারফেস প্রদর্শন আরজিবি 18 বিটস
  ইন্টারফেস স্পর্শ আই 2 সি
  রঙের সংখ্যা 262 কে
  ড্রাইভার আইসি প্রদর্শন করুন Nv3052cgrb
  টাচ ড্রাইভার আইসি Ft6336u




যান্ত্রিক অঙ্কন



4 ইঞ্চি স্কয়ার ইন্ডাস্ট্রিয়াল টিএফটি এলসিডি (720x720) পিসিএপি টাচ সহ, -20°C~70°C অপারেশন, আরজিবি ইন্টারফেস। 0





সিটিপি স্পেসিফিকেশন



বিভাগ প্যারামিটার স্পেসিফিকেশন

সাধারণ

কাঠামো কভার গ্লাস + আইটিও সেন্সর ফিল্ম (জি + এফ)
  আউটলাইন মাত্রা 84.0 (এইচ) এক্স 84.0 (ভি) এক্স 0.95 (টি) মিমি
  কভার লেন্স শক্তিশালীকরণ রাসায়নিকভাবে শক্তিশালী
  লেন্স পৃষ্ঠের কঠোরতা কভার H6H (পেন্সিল কঠোরতা)
  হালকা সংক্রমণ হার ≥82%
  অপারেশন তাপমাত্রা -20 ℃ ~ +70 ℃, ≤90% আরএইচ
  স্টোরেজ তাপমাত্রা -30 ℃ ~ +80 ℃, ≤90% আরএইচ

বৈদ্যুতিক

ইন্টারফেস আই 2 সি
  আইসি স্পর্শ Ft6336u
  পাওয়ার সাপ্লাই ভোল্টেজ (ভিডিডি) 2.8V ~ 3.3V
  হোস্ট প্রতিরোধের (এসডিএ/এসসিএল) মূল বোর্ডে কনফিগারযোগ্য
  স্পর্শ পয়েন্ট মাল্টি টাচ
পরিবেশগত অপারেটিং শর্ত কাস্টমাইজযোগ্য

পৃষ্ঠ

সম্পত্তি

পৃষ্ঠ কালি কাস্টমাইজযোগ্য
  পৃষ্ঠ চিকিত্সা সাফ টাইপ, কাস্টমাইজযোগ্য
  এলসিডি-টিপি ল্যামিনেশন ওসিএ বন্ধন
সম্মতি উপাদান মান রোহস, পৌঁছনো এবং হ্যালোজেন মুক্ত অনুগত





ইন্টারফেস পিনের বিবরণ



1 নেতৃত্বে ক নেতৃত্বে আনোড
2 নেতৃত্বে কে 1 নেতৃত্বাধীন ক্যাথোড
3 নেতৃত্বে কে 2 নেতৃত্বাধীন ক্যাথোড
4 জিএনডি গ্রাউন্ড
5 ভিসিআই বিদ্যুৎ সরবরাহ (+3.3V)
6 পুনরায় সেট করুন রিসেট সিগন্যাল, সক্রিয় কম
7 আইএম 1 সংযোগ নয়
8 Im0 সংযোগ নয়
9 এসডিএ সংযোগ নয়
10 স্কি সংযোগ নয়
11 সিএস সংযোগ নয়
12 পিসিএলকে আরজিবি ডট ক্লক সিগন্যাল
13 ডি আরজিবি ডেটা সিগন্যাল সক্ষম করুন
14 Vsync আরজিবি ফ্রেম সিঙ্ক্রোনাইজিং সিগন্যাল
15 Hsync আরজিবি লাইন সিঙ্ক্রোনাইজিং সিগন্যাল
16 ~ 33 ডিবি 0 ~ ডিবি 17

আরজিবি ডেটা সিগন্যাল (ডিবি 0: ব্লু এলএসবি; ডিবি 5: ব্লু এমএসবি;

ডিবি 6: গ্রিন এলএসবি; ডিবি 11: সবুজ এমএসবি; ডিবি 12: লাল এলএসবি; ডিবি 17: রেড এমএসবি)

34 জিএনডি গ্রাউন্ড
35 Tp_int বাধা স্পর্শ
36 Tp_sda আইআইসি ডেটা সিগন্যাল স্পর্শ করুন
37 Tp_scl আইআইসি ক্লক সিগন্যাল স্পর্শ করুন
38 Tp_reset রিসেট সিগন্যাল স্পর্শ করুন
39 Tp_vci স্পর্শ পাওয়ার সাপ্লাই
40 জিএনডি গ্রাউন্ড





বৈদ্যুতিক বৈশিষ্ট্য



আইটেম প্রতীক মিনিট প্রকার সর্বোচ্চ ইউনিট
অপারেটিং ভোল্টেজ ভিডিডি 2.5 3.3 3.6 V
সরবরাহ বর্তমান আইডিডি - 25.7 60 মা
ইনপুট ভোল্টেজ Vih 0.8vdd - ভিডিডি V
  Vil 0 - 0.2vdd V

ইনপুট ফুটো

কারেন্ট

Iil -1.0 - 1.0 μA





ব্যাকলাইট বৈশিষ্ট্য



আইটেম প্রতীক মিনিট টাইপ সর্বোচ্চ ইউনিট
ফরোয়ার্ড কারেন্ট যদি - 40 50 মা
ফরোয়ার্ড ভোল্টেজ ভিএফ - 12.8 - V
সংযোগ মোড   - 4 এস 2 পি -
এলইডি নম্বর /   8   পিসি


অপটিক্যাল বৈশিষ্ট্য

আইটেম প্রতীক শর্ত মিনিট টাইপ সর্বোচ্চ ইউনিট

কোণ দেখুন

θt

Cr≥10

- 80 -

ডিগ্রি

  θb   - 80 -
  θl   - 80 -
  θr   - 80 -
বিপরীতে অনুপাত সিআর θ = 0 ° 700 900

-

-

প্রতিক্রিয়া সময় টন 25 ℃

-

25 35

এমএস

  টফ
অভিন্নতা ইউ

-

70 80

-

%
এনটিএসসি

-

-

-

68

-

%
আলোকসজ্জা এল

-

300

-

সিডি/এম 2

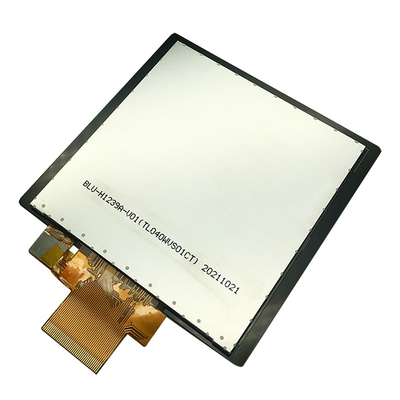

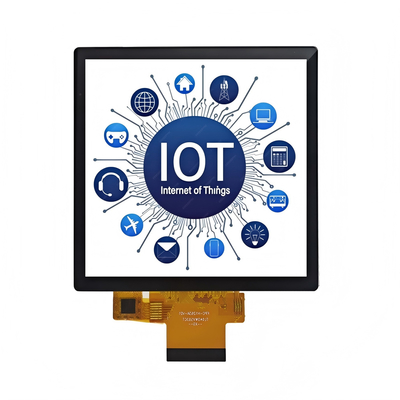

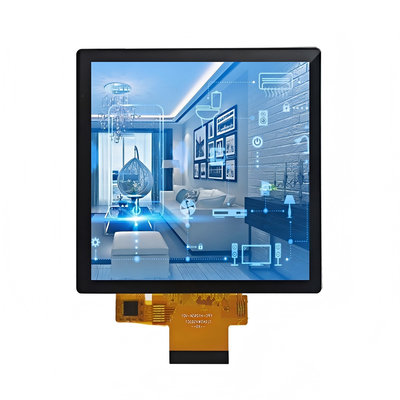

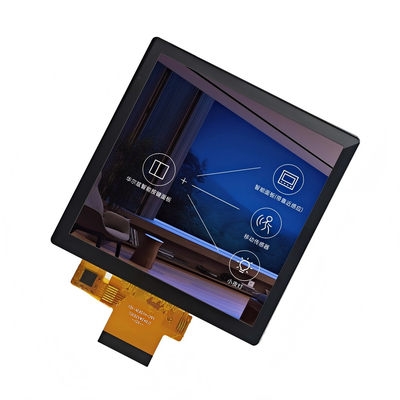

পণ্য চিত্র

4 ইঞ্চি স্কয়ার ইন্ডাস্ট্রিয়াল টিএফটি এলসিডি (720x720) পিসিএপি টাচ সহ, -20°C~70°C অপারেশন, আরজিবি ইন্টারফেস। 14 ইঞ্চি স্কয়ার ইন্ডাস্ট্রিয়াল টিএফটি এলসিডি (720x720) পিসিএপি টাচ সহ, -20°C~70°C অপারেশন, আরজিবি ইন্টারফেস। 2

4 ইঞ্চি স্কয়ার ইন্ডাস্ট্রিয়াল টিএফটি এলসিডি (720x720) পিসিএপি টাচ সহ, -20°C~70°C অপারেশন, আরজিবি ইন্টারফেস। 3
