2.২ ইঞ্চি ILI9225G SPI & RGB টাচ TFT LCD স্ক্রিন,2.২" QCIF টিএফটি এলসিডি ডিসপ্লে মডিউল রেসিসিভ টাচ প্যানেল সহ পণ্যের ভূমিকাSF-TC220I-9752C-T স্পেসিফিকেশন_IC-ILI9225G.pdf
নিরাপদSF-TC220I-9752C-Tএটি একটি ২.২ ইঞ্চি ব্যাসার্ধ পূর্ণ রঙের ১৭৬x২২০ কিউসিআইএফ টিএফটি এলসিডি ডিসপ্লে মডিউল। এই ২.২ ইঞ্চি টিএফটি এলসিডি মডিউলটি আইএলআই ৯২২৫ জি আইসি সহ অন্তর্নির্মিত; এটি ৩ লাইন এসপিআই এবং আরজিবি ইন্টারফেস সমর্থন করে।SF-TC220I-9752C-Tমডেল মডিউল মাত্রা আছে41.7x56.16x3.35মিমি এবং অ্যাক্টিভ এলাকার আকার ৪৩.৫৬ x ৩৪.৮৫ মিমি; এটি মডিউলে আইএলআই ৯২২৫জি নিয়ামককে সংহত করেছে, লজিক সরবরাহ ভোল্টেজ 1.6V থেকে 3.3V পর্যন্ত।
এই 2.2 ′′ টিএফটি এলসিডি মডিউলটি প্রতিকৃতি মোড, আপনি যদি ল্যান্ডস্কেপ মোড ব্যবহার করতে চান তবে আরও প্রযুক্তিগত সহায়তার জন্য আমাদের সাথে যোগাযোগ করুন। এই 2.2 "এলসিডি মডিউলটি 200 সিডি / মি 2 পর্যন্ত উজ্জ্বলতার সাথে বৈশিষ্ট্যযুক্ত ((সাধারণ মান), এটি -20°C থেকে +70°C তাপমাত্রায় কাজ করতে পারে; এর সঞ্চয় তাপমাত্রা -30°C থেকে +80°C পর্যন্ত।
SF-TC220I-9752C-Tরেসিসিভ টাচ স্ক্রিন (আরটিপি) সহ একটি ২.২ ইঞ্চি টিএফটি স্ক্রিনTFT LCD মডিউল,এই এলসিডি মডিউলটিতে অ্যান্টি-গ্লেয়ার সারফেস প্যানেল, ভিউ দিক ১২টা, গ্রে স্কেল ইনভার্শন ৬টা। মডিউলটি টচ স্ক্রিন ছাড়াইও পাওয়া যায় যার অংশ নং।SF-TC220I-9752C-N.
অনুসন্ধান কীওয়ার্ডঃ টিএফটি ২।2২.২ ইঞ্চি, ২.২ ইঞ্চি, ২.২ ইঞ্চি, ২.২ ইঞ্চি, ২.২ ইঞ্চি।2, ২.২ টিফট ডিসপ্লে, ২.২ ইঞ্চি টিফট ডিসপ্লে, ২.২ ইঞ্চি টিফট ডিসপ্লে, টিফট ডিসপ্লে ২।2টিএফটি ডিসপ্লে ২.২ ইঞ্চি, ২.২ ইঞ্চি, ২.২ ইঞ্চি, ২.২ ইঞ্চি, ২.২ ইঞ্চি, ২.২ ইঞ্চি।2, টিএফটি স্ক্রিন ২.২ ইঞ্চি, টিএফটি স্ক্রিন ২.২", আইএলআই ৯২২৫জি, এসপিআই ২.২ ইঞ্চি, আরজিবি ২.২ ইঞ্চি টিএফটি, এসপিআই ২.২ ইঞ্চি স্ক্রিন,
বৈশিষ্ট্যঃ
| পণ্যঃ |
টিএফটি এলসিডি 2.2 ইঞ্চি |
রেজল্যুশন: |
১৭৬x২২০ |
| ড্রাইভার আইসিঃ |
ILI9225G |
টাচ স্ক্রিনঃ |
প্রতিরোধী টাচ প্যানেল (ঐচ্ছিক) |
| কভার গ্লাসের মাত্রাঃ |
কাস্টমাইজযোগ্য |
দেখার দিকঃ |
12:00 |
| ইন্টারফেসঃ |
এসপিআই ৩ লাইন আরজিবি (কাস্টমাইজযোগ্য) |
পিন নম্বরঃ |
40 পিন (কাস্টমাইজযোগ্য) |
| সংযোগঃ |
প্লাগিং (নির্ধারিত) |
পৃষ্ঠের উজ্জ্বলতাঃ |
200 সিডি/মি2 (নিট) (কাস্টমাইজযোগ্য) |
| এলইডি লাইফটাইমঃ |
40,000 ঘন্টা |
সম্মতিঃ |
REACH & RoHS মেনে চলুন |
2.২ ইঞ্চি ILI9225G SPI & RGB টাচ TFT LCD স্ক্রিন,2.২" QCIF TFT LCD Display Module With Resistive Touch Panel Product Drawing (কিউসিআইএফ টিএফটি এলসিডি ডিসপ্লে মডিউল রেসিসিভ টাচ প্যানেল প্রোডাক্ট ডায়াগ্রাম সহ)

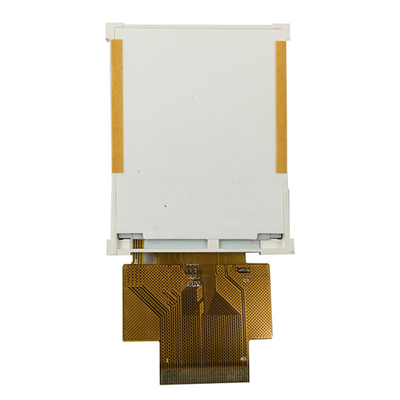

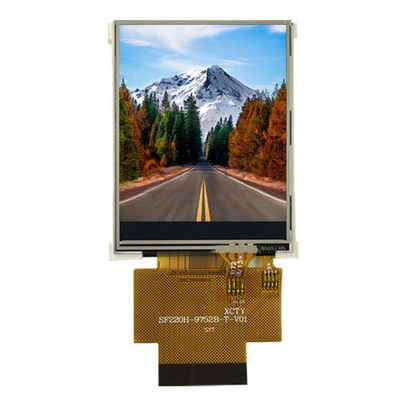

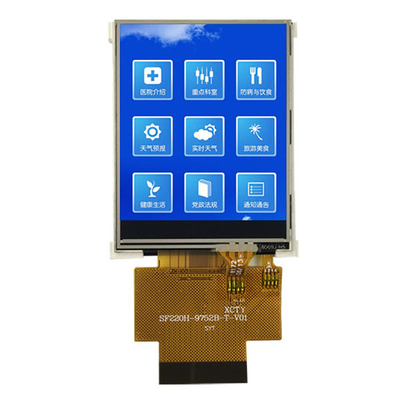

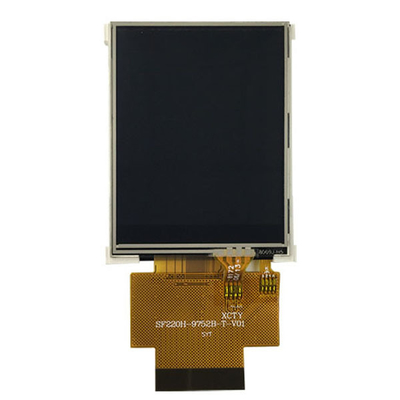

2.২ ইঞ্চি ILI9225G SPI & RGB টাচ TFT LCD স্ক্রিন,2.২" QCIF TFT LCD Display Module With Resistive Touch Panel প্রোডাক্ট ইমেজ
আমাদের সাথে যোগাযোগ
আমরা আপনার প্রকল্প সম্পর্কে শুনতে ভালোবাসি, আপনার যদি কোন প্রশ্ন থাকে, আপনি আমাদের sales2@saef.com.cn এ যোগাযোগ করতে পারেন
এলসিডি টাচ স্ক্রিন - টাচ
1.১ প্রতিরোধী টাচ স্ক্রিন
আইফোনের আবির্ভাবের আগে, প্রতিরোধী টাচ স্ক্রিন প্রায় একচেটিয়াভাবে ব্যবহৃত হত, যা যোগাযোগ সনাক্তকরণ নিয়ন্ত্রণের জন্য চাপ সংবেদক ব্যবহার করত,প্রতিরোধের সনাক্তকরণের মাধ্যমে স্পর্শের অবস্থান সনাক্ত করতে সরাসরি চাপের যোগাযোগের প্রয়োজন.
প্রতিরোধী টাচ স্ক্রিনের প্রধান অংশটি একটি প্রতিরোধী ফিল্ম স্ক্রিন যা ডিসপ্লেয়ের পৃষ্ঠের সাথে খুব ভালভাবে মেলে, যা একটি মাল্টি-স্তরযুক্ত কম্পোজিট ফিল্ম,যা বেস স্তর হিসেবে গ্লাস বা শক্ত প্লাস্টিকের প্লেট ব্যবহার করে, এবং পৃষ্ঠটি একটি স্বচ্ছ অক্সাইড ধাতু (স্বচ্ছ পরিবাহী প্রতিরোধের) পরিবাহী স্তর দিয়ে আবৃত, যা বাইরের পৃষ্ঠের কঠোরকরণের স্তর দিয়ে আচ্ছাদিত,মসৃণ এবং অ্যান্টি-রিব প্লাস্টিকের স্তর, এবং এর অভ্যন্তরীণ পৃষ্ঠটিও একটি লেপ দিয়ে আবৃত,এবং সেখানে অনেক ছোট (কম 1/1000 ইঞ্চি) স্বচ্ছ বিচ্ছিন্নতা পয়েন্ট তাদের মধ্যে conductive স্তর বিচ্ছিন্নতা দুই স্তর পৃথক করতেযখন আঙুল স্ক্রিন স্পর্শ করে, তখন স্পর্শ পয়েন্টে পরিবাহী স্তরগুলির দুটি স্তর স্পর্শ করে, এবং প্রতিরোধের পরিবর্তন হয়, এক্স এবং ওয়াই দিকের একটি সংকেত তৈরি করে,যা তারপর টাচ স্ক্রিন কন্ট্রোলারে পাঠানো হয়কন্ট্রোলার এই যোগাযোগ সনাক্ত করে, (X,Y) অবস্থান গণনা করে, এবং তারপর প্রাপ্ত অবস্থানের উপর ভিত্তি করে মাউসের আচরণ অনুকরণ করে।এটি প্রতিরোধ প্রযুক্তি টাচ স্ক্রিনের সবচেয়ে মৌলিক নীতি.
লেখকের দ্বারা ব্যবহৃত টাচ স্ক্রিনটি একটি প্রতিরোধী টাচ স্ক্রিন এবং এর নিজস্ব টাচ স্ক্রিন নিয়ন্ত্রণ চিপটি এক্সপিটি ২০৪৬ (এলসিডি ডিসপ্লে ইউ১ এর পিছনে চিপটি রয়েছে) ।এক্সপিটি ২০৪৬ হল একটি ৪-ওয়্যার টাচস্ক্রিন কন্ট্রোলার (এসপিআই যোগাযোগ) যা ১২-বিট রেজোলিউশনের ১২৫ কেএইচজেড স্লিউ রেট ধাপে ধাপে আনুমানিক এ/ডি কনভার্টার. XPT2046 1.5V থেকে 5.25V পর্যন্ত নিম্ন-ভোল্টেজ I/O ইন্টারফেস সমর্থন করে। XPT2046 দুটি A/D রূপান্তর সম্পাদন করে চাপানো স্ক্রিনের অবস্থান সনাক্ত করতে পারে,এবং স্পর্শ পর্দায় চাপ পরিমাপ ছাড়াও. অপারেটিং তাপমাত্রা পরিসীমা -40°C ~ +85°C।
চিপটি ADS7843 এবং ADS7846 এর সাথে সম্পূর্ণরূপে সামঞ্জস্যপূর্ণ এবং আপনি এই চিপটির বিস্তারিত ব্যবহারের জন্য এই দুটি চিপের ডেটা শীটটি দেখতে পারেন।
নোটঃ
(1) XPT2046 চিপ ব্যবহার করার সময়, সরাসরি SPI যোগাযোগ (সফটওয়্যার এবং হার্ডওয়্যার উভয়) ব্যবহার করুন MISO টার্মিনাল দ্বারা উচ্চ 12-বিট ডেটা আউটপুট পড়তে,এবং তারপর সমন্বয় রূপান্তর এবং ফিল্টারিং অপারেশন মাধ্যমে X এবং Y স্থানাঙ্ক পড়া(এটা প্রোগ্রামিং প্রক্রিয়ায় দেখা যায়)
(২) এর বিশেষ শারীরিক বৈশিষ্ট্যগুলির কারণে, প্রতিরোধী টাচ স্ক্রিনের প্রাথমিক ব্যবহারের জন্য টাচ ত্রুটির ক্যালিব্রেশন প্রয়োজন,কিন্তু একই ধরনের LCD এর প্রতিরোধক পর্দার ক্যালিব্রেশন তথ্য মোটামুটি আনুমানিক;
(3) প্রতিরোধী টাচ স্ক্রিনের জন্য একটি প্রক্রিয়া যা ক্যালিব্রেট করা প্রয়োজন, এটি ব্যবহারের আগে সাধারণত ক্যালিব্রেট করা প্রয়োজন।আমরা ক্যালিব্রেশন ক্ষতিপূরণ পরামিতি সংরক্ষণ করতে 24CXX (EEPROM) ব্যবহার করতে পারেন, এবং তারপর আমরা প্রতিবার আমরা কম্পিউটার চালু recalibrate প্রয়োজন হবে না; (শেষ অবলম্বন হিসাবে, খরচ বিবেচনা,এটি আসলে ফ্ল্যাশ এ ক্যালিব্রেশন তথ্য সংরক্ষণ করা সম্ভব - খুব সুপারিশ করা হয় না);
প্রতিরোধী টাচ স্ক্রিনের সুবিধাঃ উচ্চ নির্ভুলতা, কম দাম, শক্তিশালী বিরোধী হস্তক্ষেপ ক্ষমতা এবং ভাল স্থিতিশীলতা।
প্রতিরোধমূলক টাচ স্ক্রিনের অসুবিধাঃ সহজেই স্ক্র্যাচ করা যায়, হালকা ট্রান্সমিট্যান্স খুব ভাল নয় এবং মাল্টি-টাচ সমর্থন করে না।অন্যথায় অফসেট ছোট নয়)
1.২ ক্যাপাসিটিভ টাচ স্ক্রিন
আজকাল, ট্যাবলেট কম্পিউটার সহ প্রায় সব স্মার্ট ফোন স্পর্শ পর্দা হিসাবে ক্যাপাসিটিভ স্ক্রিন ব্যবহার করে, ক্যাপাসিটিভ স্ক্রিনটি যোগাযোগ সনাক্তকরণ নিয়ন্ত্রণের জন্য মানব দেহের সংবেদনের ব্যবহার,সরাসরি যোগাযোগ নেই বা সামান্য যোগাযোগ, স্পর্শ সমন্বয়গুলি সনাক্ত করতে প্ররোচিত বর্তমান সনাক্ত করে। (বর্তমানে, মৌলিক ক্যাপাসিটিভ টাচ স্ক্রিনটি মূলধারার)
ক্যাপাসিটিভ টাচ স্ক্রিনের প্রধান দুটি প্রকার রয়েছেঃ
1. পৃষ্ঠ ক্যাপাসিটিভ ক্যাপাসিটিভ টাচ স্ক্রিন.
পৃষ্ঠের ক্যাপাসিটিভ টাচ স্ক্রিন প্রযুক্তি আইটিও (ইন্ডিয়াম টিন অক্সাইড,একটি স্বচ্ছ পরিবাহী উপাদান) বৈদ্যুতিক ক্ষেত্র সংবেদনের মাধ্যমে স্ক্রিন পৃষ্ঠের স্পর্শ আচরণ অনুভূত করার জন্য পরিবাহী ফিল্মকিন্তু পৃষ্ঠের ক্যাপাসিটিভ টাচস্ক্রিনের কিছু সীমাবদ্ধতা আছে, তারা শুধুমাত্র একটি আঙুল বা একটি স্পর্শ চিনতে পারে।
2ক্যাপাসিটিভ টাচ স্ক্রিন।
প্রজেক্টেড ক্যাপাসিটিভ টাচ স্ক্রিন হ'ল সেন্সর যা বৈদ্যুতিন ক্ষেত্রের লাইনগুলি নির্গত করতে টাচ স্ক্রিন ইলেক্ট্রোড ব্যবহার করে।দুটি ধরণের ক্যাপাসিট্যান্স রয়েছে যা সাধারণত প্রজেক্ট ক্যাপাসিটিভ সেন্সিং প্রযুক্তিতে ব্যবহৃত হয়: স্ব-ক্যাপাসিটেন্স এবং ইন্টারঅ্যাকশন ক্যাপাসিটেন্স।
স্ব-ক্যাপাসিট্যান্স, যা পরম ক্যাপাসিট্যান্স নামেও পরিচিত, এটি সর্বাধিক ব্যবহৃত পদ্ধতি এবং স্ব-ক্যাপাসিট্যান্স সাধারণত স্ক্যানিং ইলেক্ট্রোড এবং গ্রাউন্ডের সমন্বয়ে গঠিত ক্যাপাসিট্যান্সকে বোঝায়।গ্লাসের পৃষ্ঠে, আইটিও থেকে তৈরি ট্রান্সভার্সাল এবং লম্বা স্কেনিং ইলেকট্রোড রয়েছে এবং এই ইলেকট্রোড এবং মাটির মধ্যে একটি ক্যাপাসিটিভ মেরু গঠন করে।একটি ক্যাপাসিটার সার্কিট সমান্তরালভাবে যোগ করা হয়, যার ফলে স্ক্যান লাইনের সামগ্রিক ক্যাপাসিট্যান্স পরিবর্তন হয়।
ইন্টারঅ্যাকশন ক্যাপাসিট্যান্স, যা স্প্যানিং ক্যাপাসিট্যান্স নামেও পরিচিত, গ্লাসের পৃষ্ঠের ট্রান্সভার্সাল এবং লম্বা ITO ইলেকট্রোডগুলির ছেদস্থলে একটি ক্যাপাসিট্যান্স গঠন করে।ইন্টারেক্টিভ ক্যাপাসিট্যান্স স্ক্যান পদ্ধতি স্পর্শ পয়েন্ট অবস্থান নির্ধারণ করতে প্রতিটি ছেদ এ ক্যাপাসিট্যান্স পরিবর্তন স্ক্যান করা হয়. যখন স্পর্শ করা হয়, এটি সংলগ্ন ইলেকট্রোডের সংযোগকে প্রভাবিত করবে, যার ফলে ছেদস্থলে ক্যাপাসিট্যান্স পরিবর্তন হবে,এবং ইন্টারেক্টিভ ধারণক্ষমতা স্ক্যান পদ্ধতি প্রতিটি ছেদ এবং স্পর্শ করার পর ধারণক্ষমতা পরিবর্তন ধারণক্ষমতা মান সনাক্ত করতে পারেন, তাই এটি স্ব-ক্যাপাসিট্যান্সের স্ক্যানিং পদ্ধতির চেয়ে দীর্ঘতর স্ক্যানিংয়ের প্রয়োজন, এবং এটি এক্স * ওয়াই ইলেক্ট্রোডগুলি স্ক্যান এবং সনাক্ত করতে হবে। বর্তমানে, স্মার্টফোন, ট্যাবলেট ইত্যাদির টাচ স্ক্রিনগুলি,সব ইন্টারেক্টিভ ক্যাপাসিটিভ প্রযুক্তি ব্যবহার. (লেখকের পয়েন্টাল অ্যাটমিক এলিট বোর্ডের এলসিডি একটি ক্যাপাসিটিভ টাচ স্ক্রিন)
ট্রান্সমিসিভ ক্যাপাসিটিভ টাচ স্ক্রিন উল্লম্ব এবং অনুভূমিক কলামে ইলেক্ট্রোডের দুটি কলাম ব্যবহার করে স্পর্শের অনুভূতিতে একটি সেন্সিং ম্যাট্রিক্স গঠন করে। দুটি ক্রস ইলেক্ট্রোড ম্যাট্রিক্স,এক্স অক্ষের ইলেকট্রোড এবং ওয়াই অক্ষের ইলেকট্রোড, প্রতিটি সেল এর ধারণক্ষমতা পরিবর্তন সনাক্ত করতে ব্যবহৃত হয়. ছবিতে ইলেকট্রোড আসলে স্বচ্ছ, এবং এটা সবার সুবিধার জন্য এখানে. চিত্র,এক্স এবং ওয়াই অক্ষে স্বচ্ছ ইলেক্ট্রোড ক্যাপাসিটিভ স্ক্রিনের নির্ভুলতা এবং রেজোলিউশন এক্স এবং ওয়াই অক্ষে চ্যানেলের সংখ্যার সাথে সম্পর্কিত, এবং যত বেশি চ্যানেল, তত বেশি নির্ভুলতা।
