পণ্যের বিবরণ:
|
| পণ্য: | 7 ইঞ্চি TFT টাচ LCD | রেজোলিউশন: | 800x480 পিক্সেল |
|---|---|---|---|
| ইন্টারফেস: | আরজিবি 24 বিট | রূপরেখা মাত্রা: | 164.9x100x6.8 মিমি |
| স্পর্শ পর্দা: | প্রতিরোধী টাচ স্ক্রিন সহ | কভার গ্লাস মাত্রা: | কাস্টমাইজযোগ্য |
| দেখার দিকনির্দেশ: | 6 টা বাজে | পিন নাম্বার: | 50 পিন |
| সংযোগ: | প্লাগিং | সারফেস লুমিনেন্স: | 300 cd/m2(nits) |
| LED জীবনকাল: | 40,000 ঘন্টা | কমপ্লায়েন্স: | রিচ এবং RoHS অনুগত |
| বিশেষভাবে তুলে ধরা: | 1.54" ছোট TFT LCD ডিসপ্লে,CTP ছোট TFT LCD ডিসপ্লে,320x320 ছোট TFT ডিসপ্লে |
||
7" TFT RGB LCD, 800x480 LCD ডিসপ্লে 7" বর্ণনা
SF-TO700PY-8994A-T TFT LCD মডিউল হল একটি 7" ইঞ্চি তির্যক আকার, 800x480 সম্পূর্ণ রঙের TFT LCD ডিসপ্লে সহআরটিপি (প্রতিরোধী স্পর্শ পর্দা)।এই মডিউলটি 24 বিট আরজিবি ইন্টারফেস সমর্থন করে।SF-TO700PY-8994A-Tমডেলটির মডিউলের মাত্রা 164.9x100x6.8 মিমি এবং সক্রিয় এলাকার আকার 153.84x85.63 মিমি।এটি মডিউলে EK9716BD4 + EK73002AB2 কন্ট্রোলারের সাথে একীভূত, এবং এর লজিক সাপ্লাই ভোল্টেজ 2.6V থেকে 3.3V পর্যন্ত।সাধারণ মান 2.8V।
LCD মডিউল -20 ℃ থেকে +70 ℃ তাপমাত্রায় কাজ করতে পারে;এর স্টোরেজ তাপমাত্রা -30℃ থেকে +80℃ পর্যন্ত।SF-TO700PY-8994A-T সাথে আছে300 cd/m2 লুমিন্যান্স।আপনি যদি উজ্জ্বলতা সামঞ্জস্য করতে চান তবে আরও প্রযুক্তিগত সহায়তার জন্য অনুগ্রহ করে আমাদের সাথে যোগাযোগ করুন, আমরা পৃষ্ঠের উজ্জ্বলতা 1000 নিট পর্যন্ত বাড়িয়ে দিতে পারি।
| পণ্য: | 7 ইঞ্চি TFT টাচ LCD | রেজোলিউশন: | 800x480 পিক্সেল |
|---|---|---|---|
| ইন্টারফেস: | আরজিবি 24 বিট | রূপরেখা মাত্রা: | 164.9x100x6.8 মিমি |
| টাচ স্ক্রীন: | প্রতিরোধী টাচ স্ক্রিন সহ | কভার গ্লাস মাত্রা: | কাস্টমাইজযোগ্য |
| দেখার দিকনির্দেশ: | 6 টা বাজে | পিন নাম্বার: | 50 পিন |
| সংযোগ: | প্লাগিং | পৃষ্ঠের আলো: | 300 Cd/m2(nits) |
| LED লাইফটাইম: | 40,000 ঘন্টা | সম্মতি: | রিচ এবং RoHS অনুগত |
পিন সংজ্ঞা
পিন 1-2, LEDA LED ব্যাক লাইট (Anode)
পিন 3-4, LEDK LED ব্যাক লাইট (ক্যাথোড)
পিন৫, জিএনডি গ্রাউন্ড
Pin6, VCOM কমন ভোল্টেজ (NC)
Pin7, DVDD ডিজিটাল পাওয়ার সাপ্লাই
পিন8, মোড ডি/সিঙ্ক মোড নির্বাচন করুন।সাধারণত উচ্চ টানুন।(H: DE মোড। L: HS/VS মোড)
Pin9, DEN ডেটা সক্ষম সংকেত
Pin10, VSYNC উল্লম্ব সিঙ্ক্রোনাইজেশন সংকেত
Pin11, HSYNC অনুভূমিক সিঙ্ক্রোনাইজেশন সংকেত
Pin12~Pin19, B7-B0 ব্লু ডেটা বাস
Pin20~Pin27, G7-G0 সবুজ ডেটা বাস
Pin28~Pin35, R7-R0 লাল ডেটা বাস
পিন৩৬, জিএনডি গ্রাউন্ড
Pin37, DOTCLK ডট ঘড়ি সংকেত
পিন৩৮, জিএনডি গ্রাউন্ড
পিন৩৯, SHLR বাম/ডান ডিসপ্লে কন্ট্রোল পিন।স্বাভাবিক টান উচ্চ
পিন40, UPDN আপ/ডাউন ডিসপ্লে কন্ট্রোল পিন।স্বাভাবিক টান কম
Pin41, TFT এর জন্য VGH পজিটিভ পাওয়ার
Pin42, TFT এর জন্য VGL নেতিবাচক শক্তি
Pin43, AVDD এনালগ সাপ্লাই ভোল্টেজ
Pin44, NRESET রিসেট সংকেত
পিন৪৫, এনসি কোন সংযোগ নেই
Pin46, VCOM কমন ভোল্টেজ (NC)
পিন47, ডিথার ডিথারিং ফাংশন কন্ট্রোল পিন।স্বাভাবিক টান কম।H: ডিথারিং ফাংশন, 6 বিট রেজোলিউশন সক্ষম করুন।L: ডিথারিং ফাংশন, 8 বিট রেজোলিউশন অক্ষম করুন
পিন৪৮, জিএনডি গ্রাউন্ড
Pin49~Pin50, NC কোন সংযোগ নেই
7" TFT RGB LCD, 800x480 LCD ডিসপ্লে 7" অঙ্কন

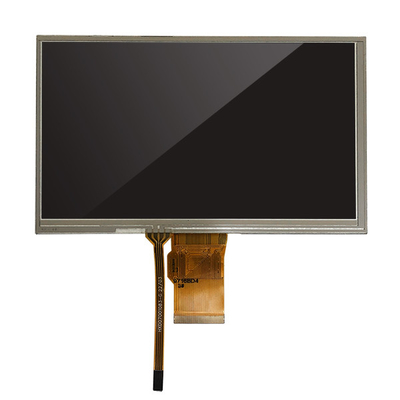

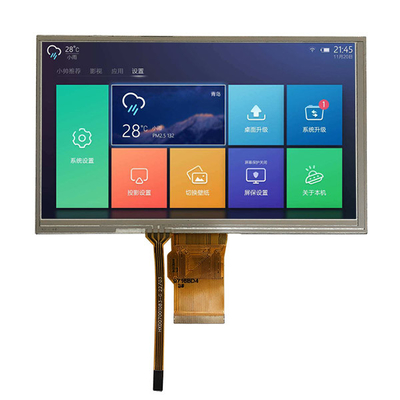

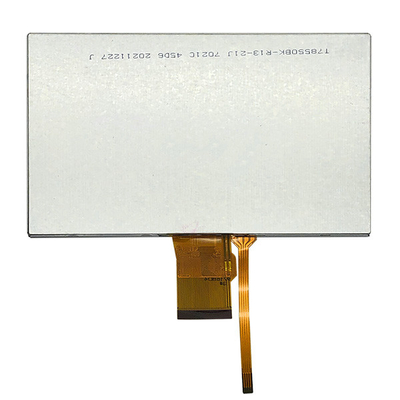

7" TFT RGB LCD, 800x480 LCD ডিসপ্লে 7" বাস্তব পণ্যের ছবি
