পণ্যের বিবরণ:
|
| পণ্য: | 3.5 ইঞ্চি টিএফটি এলসিডি স্ক্রিন | টাচ স্ক্রিন: | প্রতিরোধী স্পর্শ প্যানেল (ঐচ্ছিক) |
|---|---|---|---|
| রেজোলিউশন: | 320x240 | কভার গ্লাস মাত্রা: | কাস্টমাইজযোগ্য |
| দেখার দিক: | 12:00 | ইন্টারফেস: | আরজিবি (কাস্টমাইজযোগ্য) |
| পিন নাম্বার: | 45 পিন (কাস্টমাইজযোগ্য) | সংযোগ: | প্লাগিং (কাস্টমাইজযোগ্য) |
| সারফেস লুমিনেন্স: | 350 cd/m2 (nits) (কাস্টমাইজযোগ্য) | LED লাইফটাইম: | 40,000 ঘন্টা |
| বিশেষভাবে তুলে ধরা: | RGB 3.5 ইঞ্চি TFT LCD স্ক্রীন,QVGA 3.5 ইঞ্চি TFT LCD স্ক্রীন,ল্যান্ডস্কেপ 320x240 TFT LCD |
||
** ডাটা শীট ডাউনলোড **
SF-TC350M-9268A1-T স্পেসিফিকেশন.pdf
SF-TC350M-9268A1-N স্পেসিফিকেশন.pdf
3.5 ইঞ্চি টিএফটি এলসিডি স্ক্রিন 320x240 QVGAল্যান্ডস্কেপ টাইপRGB ইন্টারফেস TFT LCD মডিউল সহ
সেফ টেক এসএফ-টিসি 350 এম -9২68 এ 1-টি একটি তির্যক আকারের 3.5 ইঞ্চি টিএফটি-এলসিডি মডিউল যা QVGA 320x240 পিক্সেল রেজোলিউশন সহ। এই মডিউলটি HX8238D আইসি দিয়ে নির্মিত;এতে কন্ট্রোলার এবং ড্রাইভার আইসি ফাংশন অন্তর্ভুক্ত রয়েছে, আরজিবি ইন্টারফেস সমর্থন করে, সরবরাহ ভোল্টেজ (ভিডিডি) 2.5V থেকে 3.3V পরিসীমা। এই মডিউলটিতে অ্যান্টি-গ্লেয়ার পৃষ্ঠ প্যানেল, ভিউ দিক 6 ঘন্টা এবং আকার অনুপাত 4 রয়েছেঃ3.
এসএফ-টিসি 350 এম -9268 এ 1-টি টিএফটি-এলসিডি মডিউলটি 350 নিট উজ্জ্বলতার সাথে ল্যান্ডস্কেপ মোড। মডিউলটি রেসিসিভ টাচ স্ক্রিন এবং প্রজেক্টেড ক্যাপাসিটিভ টাচ স্ক্রিন বিকল্পের জন্যও উপলব্ধ।SF-TC350M-9268A1-T -20°C থেকে +70°C তাপমাত্রায় কাজ করতে পারেএর সঞ্চয়স্থানের তাপমাত্রা -30°C থেকে +80°C পর্যন্ত।
প্রায়শই জিজ্ঞাসিত প্রশ্ন
1আমি কিভাবে অর্ডার দিতে পারি?
দয়া করে আপনার প্রয়োজনীয়তার বিবরণ যথাসম্ভব স্পষ্ট করে দিন যাতে আমরা আপনাকে প্রথমবারের মতো অফার পাঠাতে পারি। তারপর আপনি আমাদের অর্ডার দিতে পারেন।
ডিজাইন বা আরও আলোচনার জন্য, আপনার জন্য আরও স্পষ্ট এবং সঠিক এলসিডি সমাধান প্রস্তাবের জন্য ইমেল / ফোনের মাধ্যমে আমাদের সাথে যোগাযোগ করা ভাল। .
2আমরা কি ধরনের প্রদর্শনী প্রদান করি?
আমাদের কাছে টিএফটি রঙের এলসিডি ডিসপ্লে মডিউল, একরঙের এলসিডি মডিউল, ওএলইডি এলসিডি মডিউল, ডিজিটাল ফ্রেমের সাথে এলসিডি মডিউল, অ্যান্ড্রয়েড ট্যাবলেট ইত্যাদি রয়েছে। আমরা অভ্যন্তরীণ এবং বহিরঙ্গন উভয় অ্যাপ্লিকেশন সমর্থন করি,শিল্প ও বাণিজ্যিক অ্যাপ্লিকেশন.
আমরা স্ট্যান্ডার্ড সমাধান এবং কাস্টমাইজড ডিজাইন সমাধান সমর্থন করি।
গ্রাহকদের একক সমাধান প্রদানের জন্য আমাদের কাছে অফ-শেল্ফ এবং ডিজাইন-ইন পণ্য রয়েছে।
3গ্যারান্টি কি?
আমাদের ১ বছরের ওয়ারেন্টি আছে। সমস্ত ত্রুটি ফেরত দেওয়া এবং প্রতিস্থাপন করা যেতে পারে।
4আপনার ডেলিভারি শর্ত কি?
আমরা এক্সডব্লিউ, এফওবি, এফসিএ ইত্যাদি গ্রহণ করি। আপনি আপনার জন্য সবচেয়ে সুবিধাজনক বা ব্যয়বহুল এক চয়ন করতে পারেন।
| পণ্যঃ | 3.5 ইঞ্চি টিএফটি এলসিডি স্ক্রিন | টাচ স্ক্রিনঃ | প্রতিরোধী টাচ প্যানেল (ঐচ্ছিক) |
|---|---|---|---|
| রেজল্যুশন: | 320x240 | কভার গ্লাসের মাত্রাঃ | কাস্টমাইজযোগ্য |
| দেখার দিকঃ | 12:00 | ইন্টারফেসঃ | আরজিবি (কাস্টমাইজযোগ্য) |
| পিন নম্বরঃ | 45 পিন (কাস্টমাইজযোগ্য) | সংযোগঃ | প্লাগিং (নির্ধারিত) |
| পৃষ্ঠের উজ্জ্বলতাঃ | ৩৫০ সিডি/এম২ (নিট) (কাস্টমাইজযোগ্য) | এলইডি লাইফটাইমঃ | 40,000 ঘন্টা |
কেন আমাদের বেছে নিন
1.আমরা এলসিডি ডিসপ্লে কাস্টম সমাধান প্রদান
আপনার পণ্যটির কি বিশেষ অ্যাপ্লিকেশন প্রয়োজনীয়তা, বৈদ্যুতিক স্পেসিফিকেশন, অপটিক্যাল স্পেসিফিকেশন, স্পর্শ বৈশিষ্ট্য, বা যান্ত্রিক মাত্রা রয়েছে যা কাস্টমাইজড ডিসপ্লে প্রয়োজন?SAEF আপনার কাস্টম LCD প্রয়োজনীয়তা পূরণ করতে পারেন.
2.টাচ স্ক্রিন এবং ডিসপ্লে জন্য মোট সমাধান
আপনি কি টাচ স্ক্রিন এবং ডিসপ্লে স্ক্রিন একত্রিত করার বিষয়ে উদ্বিগ্ন?এসএইএফ বায়ু ও অপটিক্যাল বন্ডিং পরিষেবা সহ রেসিসিভ এবং ক্যাপাসিটিভ মাল্টি-টচ সমাধান সহ কাস্টম এবং স্ট্যান্ডার্ড টাচ স্ক্রিন সরবরাহ করতে পারে.
3.গুণমান নির্ভরযোগ্যতার প্রতিশ্রুতি
SAEF ISO9001:2015 এবং ISO14000 দ্বারা যোগ্যতা অর্জন করেছে, যা বিশ্বব্যাপী বাজারে RoHS, REACH এবং অন্যান্য পরিবেশগত নিয়ম পূরণ করে। আমরা উত্পাদন IQC,PQC এবং OQC পরিচালনার মাধ্যমে গুণমান নিশ্চিত করি,নির্ভরযোগ্যতা এবং বয়স পরীক্ষা.
4.দীর্ঘমেয়াদী সরবরাহ
সাধারণ পরিস্থিতিতে, আমরা যেসব পণ্যের প্রস্তাব দিচ্ছি সেগুলো পাঁচ বছরের বেশি সময় ধরে সরবরাহ করা যেতে পারে।আমরা আপনার দীর্ঘমেয়াদী সরবরাহের চাহিদা নিশ্চিত করার জন্য অগ্রিম বিকল্প পরিকল্পনা করব.
3.5 ইঞ্চি টিএফটিস্ক্রিনঅঙ্কন
পিন সংজ্ঞাঃ
| পিন নং। | প্রতীক | I/O | বর্ণনা |
| 1 | LED-K1 | আমি | LED ক্যাথোড |
| 2 | LED-K2 | আমি | LED ক্যাথোড LED-K1 এর সাথে সংযুক্ত করুন |
| 3 | LED-A1 | আমি | LED অ্যানোড |
| 4 | LED-A2 | আমি | LED-A1 এর সাথে LED অ্যানোড সংযোগ করুন |
| ৫-৭ | এন সি | - | কোন সংযোগ নেই |
| 8 | /RESET | আমি | পিন পুনরায় সেট করুন |
| 9 | সি এস | আমি | চিপ নির্বাচন সংকেতের জন্য ইনপুট পিন |
| 10 | এসসিএল | আমি | এসপিআই ঘড়ির সংকেত |
| 11 | এসডিআই | আমি | এসপিআই ইন্টারফেস ইনপুট পিন |
| 12 | B0 | আমি | ব্লু ডেটা সিগন্যাল (এলএসবি) |
| ১৩-১৯ | বি১-৭ | আমি | নীল তথ্য সংকেত |
| 20 | G0 | আমি | গ্রিন ডেটা সিগন্যাল ((LSB) |
| ২১-২৭ | জি১-৭ | আমি | সবুজ তথ্য সংকেত |
| 28 | R0 | আমি | রেড ডেটা সিগন্যাল (এলএসবি) |
| ২৯ থেকে ৩৫ | আর১-৭ | আমি | রেড ডেটা সিগন্যাল |
| 36 | HSYNC | আমি | অনুভূমিক সিঙ্ক্রোনাইজিং সংকেত |
| 37 | VSYNC | আমি | উল্লম্ব সমন্বয় সংকেত |
| 38 | DOTCLK | আমি | প্রতিটি তারিখের নমুনা জন্য ঘড়ি সংকেত |
| ৩৯-৪০ | এন সি | - | কোন সংযোগ নেই |
| 41 | ভিডিডি | আমি | +2.8V পাওয়ার সোর্স |
| 42 | VDDIO | আমি | 1.8V~2.8V পাওয়ার সোর্স |
| 43 | ইউ ইউ | আমি | টাচ প্যানেল পিন |
| 44 | এক্সএল | আমি | টাচ প্যানেল পিন |
| 45 | YD | আমি | টাচ প্যানেল পিন |
| 46 | এক্সআর | আমি | টাচ প্যানেল পিন |
| ৪৭ থেকে ৫১ | এন সি | - | কোন সংযোগ নেই |
| 52 | সক্ষম | আমি | ইনপুট ডেটা সক্ষম নিয়ন্ত্রণ |
| ৫৩-৫৪ | জিএনডি | আমি | পাওয়ার গ্রাউন্ড |

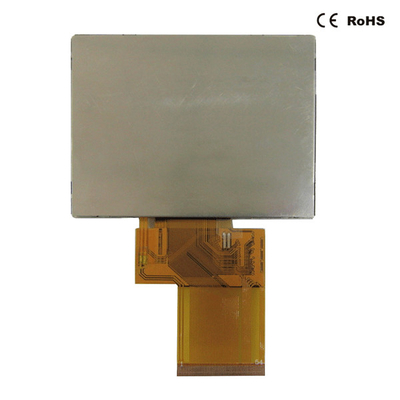

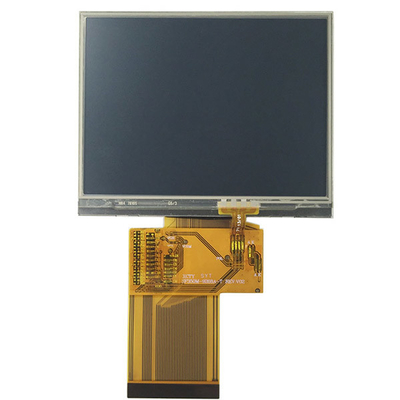

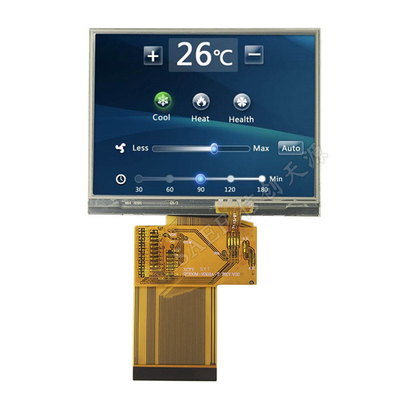

3.5 ইঞ্চি টিএফটিস্ক্রিন প্রকৃত পণ্য চিত্র
অনুসন্ধান কীওয়ার্ডঃ টিএফটি ৩।5৩.৫ ইঞ্চি, ৩.৫ ইঞ্চি, ৩.৫ ইঞ্চি, তিন ইঞ্চি।5, ৩.৫ ইঞ্চি টিএফটি ডিসপ্লে, ৩.৫ ইঞ্চি টিএফটি ডিসপ্লে, ৩.৫ ইঞ্চি টিএফটি ডিসপ্লে, ৩.৫ ইঞ্চি টিএফটি ডিসপ্লে5৩.৫ ইঞ্চি টিএফটি স্ক্রিন, ৩.৫ ইঞ্চি টিএফটি স্ক্রিন, ৩.৫ ইঞ্চি টিএফটি স্ক্রিন, টিএফটি স্ক্রিন ৩।5, টিএফটি স্ক্রিন 3.5 ইঞ্চি, টিএফটি স্ক্রিন 3.5 "আইএলআই ৯৪৮৮, আরজিবি ৩.৫ ইঞ্চি, আরজিবি ৩.৫ ইঞ্চি টিএফটি, আরজিবি ৩.৫ ইঞ্চি স্ক্রিন, ৩.৫ ল্যান্ডস্কেপ টিএফটি এলসিডি, ৩.৫ ল্যান্ডস্কেপ টিএফটি, ৩.৫ ল্যান্ডস্কেপ টিএফটি স্ক্রিন
