পণ্যের বিবরণ:
|
| পণ্য: | 1.3 ইঞ্চি SPI OLED 7 পিন | রেজোলিউশন: | 128x64 গ্রাফিক্স |
|---|---|---|---|
| ইন্টারফেস: | এসপিআই | অ্যালগলকে দেখা: | সমস্ত দেখার কোণ |
| পিন নাম্বার: | 7 পিন | রঙ: | সাদা নীল ঐচ্ছিক |
| মডিউল আকার: | 35.5(W)×33.6(H)×2.6(T) (mm) | গ্লাস: | PMOLED ( প্যাসিভ ম্যাট্রিক্স OLED ) |
| কন্ট্রোলার: | SH1106 বা সমতুল্য | অপারেটিং টেম্প।: | -40℃ থেকে +85℃ |
| কন্ট্রাস্ট অনুপাত: | 2000 : 1 ( ডার্ক রুম কনট্রাস্ট ) | কমপ্লায়েন্স: | রিচ এবং RoHS অনুগত |
| বিশেষভাবে তুলে ধরা: | SPI OLED ডিসপ্লে 1.3 ইঞ্চি,7 পিন OLED ডিসপ্লে 1.3 ইঞ্চি,SH1106 1.3 ইঞ্চি OLED i2c |
||
SFOM130YZ7-12864WB-01 স্পেসিফিকেশন.pdf
1.3 ইঞ্চি OLED, SPI OLED ডিসপ্লে বর্ণনা
SFOM130YZ7-12864WB-01 মডেলটি SF-OS130YZ-12864WB-01 এর এক্সটেনশন আইটেম যা মডিউলে একটি পিসিবি বোর্ড রয়েছে; এটির ব্যাসার্ধের আকার 1.3 ইঞ্চি, 128x64 পিক্সেল দিয়ে তৈরি।চারটি মাউন্ট গর্ত সঙ্গে এই পিসিবি বোর্ড গ্রাহকদের তাদের অ্যাপ্লিকেশন উপর মডিউল ফিক্স একটি সহজ পদ্ধতি. SFOM130YZ7-12864WB-01 মডিউলটি SH1106 IC এর সাথে অন্তর্নির্মিত; এটি 4-ওয়্যার SPI ইন্টারফেস সমর্থন করে; ঐচ্ছিক I2C ইন্টারফেস, ড্রাইভিং ডিউটি 1/64, লজিকের জন্য সরবরাহ ভোল্টেজ 3.3V ~ 5V থেকে,রূপান্তর সার্কিট সহ I/O স্তর 5V থেকে 3V, 50% চেক বোর্ড বর্তমানের সাথে প্রদর্শনটি 80mA @ 3.3VDD (সাধারণ মান) । মডিউলের সংযোগটি 7 হেডার পিন, ঐচ্ছিক 4 পিন হেডার পিন সংযোগ।
এই OLED মডিউলটি স্মার্ট হোম অ্যাপ্লিকেশন, মেডিকেল ডিভাইস, স্মার্ট কন্ট্রোল, মিটার ইত্যাদির জন্য উপযুক্ত। এটি -40 °C থেকে +85 °C তাপমাত্রায় কাজ করতে পারে;
1. ১.৩ ইঞ্চি মিনি ওএলইডি ডিসপ্লে 128X64 রেজোলিউশন এবং SH1106 চিপসেট সহ
2. অতি-নিম্ন শক্তি খরচঃ পূর্ণ স্ক্রিন আলো 0.08w
3. সহজ ইনস্টলেশনের জন্য চারটি মাউন্ট গর্ত
4. ইন্টারফেস টাইপঃ এসপিআই (আইআইসিতে পরিবর্তন করা যেতে পারে)
5. বিভিন্ন কন্ট্রোল চিপ সমর্থনঃ Arduino 51 সিরিজ, msp430 সিরিজ, stm32/2 CSR IC, ETC এর সাথে সম্পূর্ণরূপে সামঞ্জস্যপূর্ণ
6পাওয়ার ভোল্টেজঃ DC 3V - 5V
বৈশিষ্ট্য
| পণ্যঃ | 1.3 ইঞ্চি SPI OLED 7 পিন | রেজল্যুশন: | 128x64 গ্রাফিক্স |
|---|---|---|---|
| ইন্টারফেসঃ | 4 ওয়্যার SPI (I2C ঐচ্ছিক) | অ্যালগল দেখছিঃ | সমস্ত দেখার কোণ |
| পিন নম্বরঃ | ৭ পিন (৪ পিন অপশনাল) | রঙ: | সাদা নীল ঐচ্ছিক |
| মডিউলের আকারঃ | 35.5 ((W) × 33.6 ((H) × 2.6 ((T) মিমি | গ্লাস: | পিএমওএলইডি |
| কন্ট্রোলার: | SH1106 অথবা সমতুল্য | অপারেটিং টেম্পঃ | -40°C থেকে +85°C |
| কন্ট্রাস্ট রেসিওঃ | ২০০০: ১ (ডার্ক রুম কন্ট্রাস্ট) | সম্মতিঃ | REACH & RoHS মেনে চলুন |
1.3 ইঞ্চি OLED, SPI OLED ডিসপ্লে অঙ্কন

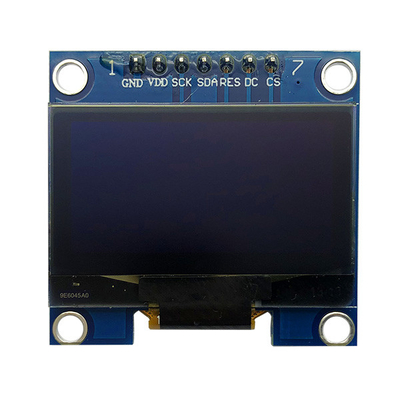

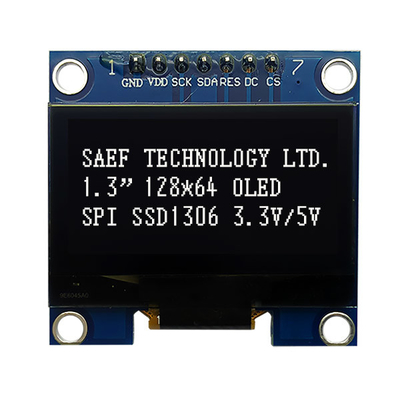

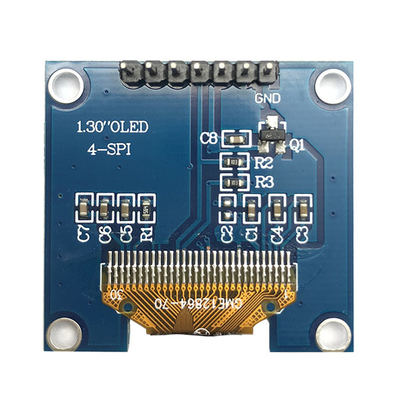

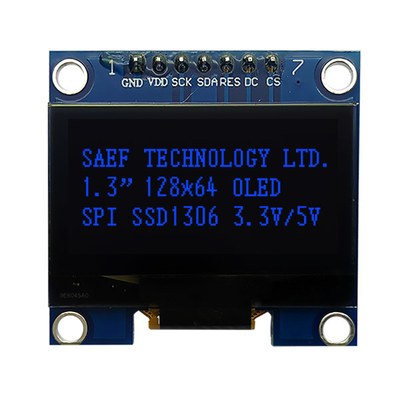

1.3 ইঞ্চি ওএলইডি, এসপিআই ওএলইডি ডিসপ্লে আসল পণ্য চিত্র
প্রায়শই জিজ্ঞাসিত প্রশ্নঃ
প্রশ্ন ১। আমি কি নমুনা অর্ডার পেতে পারি?
একটিঃ হ্যাঁ, আমরা নমুনা অর্ডার স্বাগত জানাই পরীক্ষা এবং মানের চেক। বিভিন্ন আইটেম সংখ্যা মিশ্র নমুনা গ্রহণযোগ্য।
প্রশ্ন ২: লিড টাইম কি?
উত্তরঃ অফ-শেল্ফ পণ্যগুলির জন্য, স্টক নমুনা অবিলম্বে। নমুনা পুনরায় তৈরির জন্য 1-1.5 সপ্তাহ। ভর উত্পাদনের জন্য 4-6 সপ্তাহ। ডিজাইন-ইন পণ্যগুলির জন্য, কাউন্টার অঙ্কন প্রস্তাবের জন্য 2-3 দিন;অঙ্কন অনুমোদনের সময় নমুনা তৈরির জন্য ২ ঘন্টানমুনা অনুমোদনের সময় ট্রায়াল রান/মার্শাল প্রডাকশনের জন্য ৫-৬ ঘন্টা।
প্রশ্ন 3. নমুনা এবং উত্পাদন আদেশের জন্য আপনার কোন MOQ সীমা আছে?
উত্তরঃ নিম্ন MOQ। নমুনা চেকিংয়ের জন্য 3-5pcs উপলব্ধ। ভর উত্পাদন MOQ সাধারণত 1K / লট। আমরা ট্রেল-রান / পিপি-রান অর্ডারের জন্য এমপি MOQ এর চেয়ে কম qty সমর্থন করি।
প্রশ্ন ৪। আপনি কীভাবে পণ্যগুলি প্রেরণ করেন এবং পৌঁছাতে কতক্ষণ সময় লাগে?
উত্তরঃ ডিএইচএল, ইউপিএস, ফেডেক্স বা টিএনটি দ্বারা জাহাজ। পৌঁছাতে 5-7 দিন সময় লাগে। এয়ারলাইন এবং সমুদ্র পরিবহনও ঐচ্ছিক।
প্রশ্ন ৫। এলসিডি মডিউলের অর্ডার কিভাবে করবেন?
উত্তরঃ প্রথমে আপনার প্রয়োজনীয়তা বা অ্যাপ্লিকেশনটি আমাদের জানান।
দ্বিতীয়ত আমরা আপনার প্রয়োজনীয়তা বা আমাদের পরামর্শ অনুযায়ী উদ্ধৃতি।
তৃতীয়ত, গ্রাহক নমুনা নিশ্চিত করেন এবং আনুষ্ঠানিক অর্ডার দেওয়ার জন্য আমানত দেন।
চতুর্থত আমরা উৎপাদন ব্যবস্থা করি।
প্রশ্ন ৬। এলসিডি প্রোডাক্টে আমার লোগো প্রিন্ট করা ঠিক আছে কি?
উত্তরঃ হ্যাঁ। দয়া করে নকশা পর্যায়ে আনুষ্ঠানিকভাবে আমাদের জানান, এবং আমরা আপনার নমুনা পরীক্ষা এবং অনুমোদনের জন্য আপনার লোগো সহ নমুনা তৈরি করব। নমুনা অনুমোদনের পরে, ভর উত্পাদন অনুমোদিত নমুনা অনুসরণ করবে।
প্রশ্ন 7: আপনি কি পণ্যগুলির জন্য গ্যারান্টি প্রদান করেন?
উত্তরঃ হ্যাঁ, আমরা আমাদের পণ্যগুলির জন্য 1 বছরের ওয়ারেন্টি অফার করি।
প্রশ্ন ৮: ত্রুটিযুক্ত জিনিসগুলি কীভাবে মোকাবেলা করবেন?
উত্তরঃ প্রথমত, আমাদের পণ্যগুলি কঠোর মান নিয়ন্ত্রণ ব্যবস্থায় উত্পাদিত হয় এবং ত্রুটিযুক্ত হার 0.2% এরও কম হবে।
দ্বিতীয়ত, গ্যারান্টি সময়ের মধ্যে, আমরা নতুন এলসিডি পাঠাব, নতুন অর্ডার সহ, ছোট পরিমাণে।আমরা সেগুলি মেরামত করব এবং আপনাকে আবার পাঠাব অথবা আমরা বাস্তব পরিস্থিতি অনুযায়ী পুনরায় কল সহ সমাধান নিয়ে আলোচনা করতে পারি.
কারখানা ও সুবিধা
অনুসন্ধান কীওয়ার্ডঃ ১.৩ ওএলইডি, ওএলইডি ১।3, ১.৩ ইঞ্চি ওএলইডি, ওএলইডি ১.৩, ১.৩ ইঞ্চি ওএলইডি, ওএলইডি ১.৩ ইঞ্চি, ১.৩ ইঞ্চি পিএমএলইডি, পিএমএলইডি ১.৩ ইঞ্চি, গ্রাফিক ১.৩ ইঞ্চি ওএলইডি, ১২৮৬৪ ওএলইডি, ওএলইডি ডিসপ্লে ১২৮x৬৪।
