পণ্যের বিবরণ:
|
| পণ্য: | 0.৯৬ ইঞ্চি ওএলইডি ডিসপ্লে ৭ পিন | কাঠামো: | COG + PCB |
|---|---|---|---|
| রেজোলিউশন: | 128x64 পিক্সেল | ইন্টারফেস: | এসপিআই (আই২সি অপশনাল) |
| অ্যালগলকে দেখা: | সমস্ত দেখার কোণ | পিন নাম্বার: | ৭টি পিন (৪টি পিন অপশনাল) |
| রঙ: | সাদা এবং নীল ঐচ্ছিক | মডিউল আকার: | 27.5(W)×27.8(H)×2.7(T) মিমি |
| গ্লাস: | PMOLED ( প্যাসিভ ম্যাট্রিক্স OLED ) | কন্ট্রোলার: | এসএসডি১৩০৬ বা সমমানের |
| পাওয়ার সাপ্লাই: | 3V/5V | অপারেটিং টেম্প।: | -40℃ থেকে +85℃ |
| কন্ট্রাস্ট অনুপাত: | 2000 : 1 ( ডার্ক রুম কনট্রাস্ট ) | কমপ্লায়েন্স: | রিচ এবং RoHS অনুগত |
| বিশেষভাবে তুলে ধরা: | I2C 0.96 ইঞ্চি OLED ডিসপ্লে,SPI 0.96 ইঞ্চি OLED ডিসপ্লে,7 পিন OLED 0.96 ইঞ্চি |
||
7 পিন 0.96 ইঞ্চি ওএলইডি ডিসপ্লে মডিউল এসপিআই আই 2 সি 3 ভি হোয়াইট পিএমওএলইডি এসএসডি 1306 ড্রাইভার আইসি সহ
12864 OLED, 0.96" SPI 7 পিন, SSD1306 OLED ডিসপ্লে (COG+PCB) বর্ণনা
মডেল SFOM096YZ7-12864WB-01 মডিউলে একটি পিসিবি বোর্ড সহ SF-OS096YZ7-12864WB-01 এর একটি এক্সটেনশন; এটি তির্যকভাবে 0.96 ইঞ্চি পরিমাপ করে এবং 128x64 পিক্সেল দিয়ে তৈরি।চারটি মাউন্ট গর্ত সঙ্গে এই PCB বোর্ড গ্রাহকদের তাদের অ্যাপ্লিকেশন থেকে মডিউল সংরক্ষণ করার জন্য একটি সহজ উপায়. SFOM096YZ7-12864WB-01 মডিউলে SSD1306 আইসি অন্তর্নির্মিত রয়েছে; 4-ওয়্যার এসপিআই ইন্টারফেস সমর্থন করে; ঐচ্ছিক আই 2 সি ইন্টারফেস, ড্রাইভ ডিউটি চক্র 1/64, লজিক সরবরাহ ভোল্টেজ 3.3V ~ 5V, I / O স্তর 5V থেকে 3V,কনভার্সন সার্কিট সহ, প্রদর্শন 50% চেক বোর্ড বর্তমান 80mA @ 3.3VDD (সাধারণত) । মডিউলটি 7 টি সংযোগকারী পিনের সাথে সংযুক্ত এবং 4 টি সংযোগকারী পিন বিকল্পভাবে সংযুক্ত।
এই ওএলইডি মডিউলটি স্মার্ট হোম অ্যাপ্লিকেশন, মেডিকেল সরঞ্জাম, স্মার্ট কন্ট্রোল, যন্ত্রপাতি ইত্যাদির জন্য উপযুক্ত এবং -৪০ ডিগ্রি সেলসিয়াস থেকে +৮৫ ডিগ্রি সেলসিয়াস তাপমাত্রায় কাজ করতে পারে।
বৈশিষ্ট্য
1এই ০.৯৬ ইঞ্চি মিনি ওএলইডি ডিসপ্লেতে ১২৮ এক্স ৬৪ রেজোলিউশন এবং এসএসডি ১৩০৬ চিপসেট রয়েছে।
2এই ০.৯৬ ইঞ্চি ওএলইডি ডিসপ্লে মডিউলটির বিদ্যুৎ খরচ অত্যন্ত কমঃ পূর্ণ স্ক্রিন আলোকসজ্জা ০.০৮ ওয়াট।
3এই মাইক্রো ওএলইডি ডিসপ্লে 0.96 ইঞ্চি সহজ ইনস্টলেশনের জন্য চারটি মাউন্ট গর্ত আছে,
4এই ০.৯৬ ইঞ্চি ১২৮৬৪ ওএলইডি প্রোডাক্টটি এসপিআই টাইপের জন্য ডিজাইন করা হয়েছে, আইআইসি ঐচ্ছিক।
5. এই 0.96 ইঞ্চি OLED 7pin পণ্য বিভিন্ন নিয়ন্ত্রণ চিপ সমর্থন করেঃ Arduino 51 সিরিজ, msp430 সিরিজ, stm32/2 CSR IC ইত্যাদির সাথে সম্পূর্ণরূপে সামঞ্জস্যপূর্ণ।
6এই এসপিআই ০.৯৬ ইঞ্চি ওএলইডি প্রোডাক্টের পাওয়ার সাপ্লাই ভোল্টেজ ডিসি ৩ভি-৫ভি।
7. এই 0.96 ইঞ্চি OLED ডিসপ্লে মডিউল এমবেডেড ড্রাইভার আইসি হয়. এটি 2C / IIC ইন্টারফেস সঙ্গে যোগাযোগ করতে পারেন শুধুমাত্র 2 I / O পোর্ট প্রয়োজন
8. এই OLED 0.96 ইঞ্চি 128x64 পণ্যটি MMDVM, Pi-Star এর সাথে সামঞ্জস্যপূর্ণ এবং এটি রাস্পবেরি পাই এর সাথে সামঞ্জস্যপূর্ণ।
9. এই 12864 SPI OLED 0.96 ইঞ্চি পণ্য স্ব-উজ্জ্বল নকশা, এটি ব্যাকলাইট প্রয়োজন হয় না, প্রদর্শন স্ব-উজ্জ্বল করতে পারেন; এটি উচ্চ বৈসাদৃশ্য, উজ্জ্বল এবং স্পষ্ট বিন্দু আছে, এমনকি ক্ষুদ্র ফন্ট বেশ পাঠযোগ্য।
10. ওএলইডি স্ক্রিন 0.96 ইঞ্চি ওএলইডি কন্ট্রোলারের ভিতরে কোনও এমবেডেড ফন্ট নেই, ব্যবহারকারী ফন্ট জেনারেশন সফ্টওয়্যারের মাধ্যমে ফন্ট তৈরি করতে পারেন।
প্রোডাক্ট স্পেসিফিকেশন
| পণ্যঃ | 0.96 ইঞ্চি OLED ডিসপ্লে 7 পিন |
| রেজল্যুশন: | 128x64 পিক্সেল |
| গঠনঃ | COG + PCB |
| ইন্টারফেসঃ | এসপিআই (আই২সি) |
| পিন নম্বরঃ | ৭ টি পিন |
| মডিউলের আকারঃ | 27.5 ((W) × 27.8 ((H) × 2.7 ((T) মিমি |
| কন্ট্রোলার: | এসএসডি১৩০৬ অথবা সমমানের |
| অ্যালগল দেখছিঃ | সকল দৃষ্টিকোণ |
| রঙ: | সাদা এবং নীল ঐচ্ছিক |
| গ্লাস: | PMOLED (প্যাসিভ ম্যাট্রিক্স OLED) |
| পাওয়ার সাপ্লাইঃ | ৩ ভোল্ট / ৫ ভোল্ট |
| কন্ট্রাস্ট রেসিওঃ | ২০০০: ১ (ডার্ক রুম কন্ট্রাস্ট) |
| অপারেটিং টেম্পঃ | -40°C থেকে +85°C |
| সম্মতিঃ | REACH & RoHS মেনে চলুন |
12864 ওএলইডি, 0.96 "এসপিআই 7 পিন, এসএসডি 1306 ওএলইডি ডিসপ্লে (সিওজি + পিসিবি)অঙ্কন

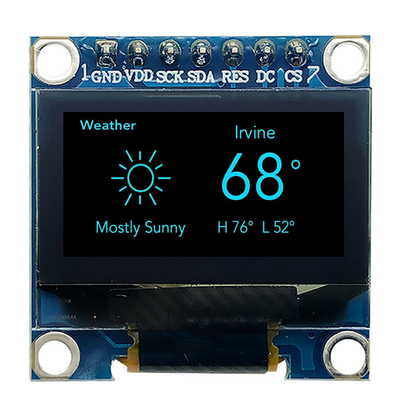

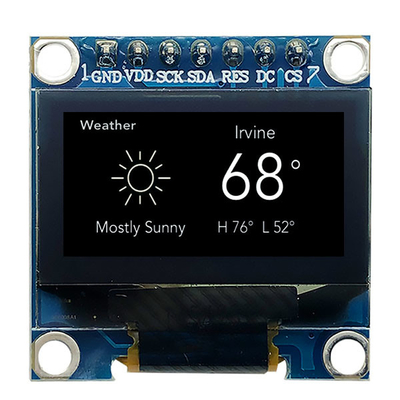

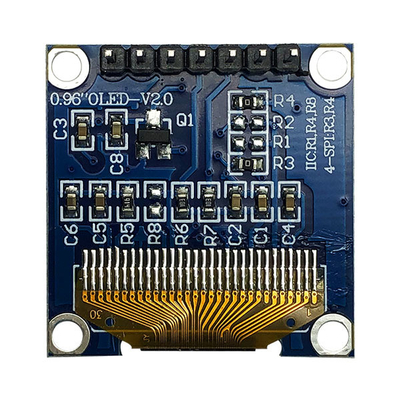

12864 OLED, 0.96" SPI 7 পিন, SSD1306 OLED ডিসপ্লে (COG+PCB) পণ্যের চিত্র
