পণ্যের বিবরণ:
|
| পণ্য: | 0.96 ইঞ্চি OLED 4 পিন I2C | রেজোলিউশন: | 96x16 পিক্সেল |
|---|---|---|---|
| কাঠামো: | COG + PCB | ইন্টারফেস: | I2C ইন্টারফেস |
| ড্রাইভার আইসি: | এসএসডি১৩০৬ বা সমমানের | টাচ স্ক্রিন: | কাস্টমাইজযোগ্য |
| দেখার দিক: | সমস্ত দেখার কোণ | আউটলাইন আবছা.: | 32.54 × 10 × 2.4 মিমি |
| সংযোগ: | মেটাল পিন | পিন নাম্বার: | 4 পিন |
| অপারেটিং টেম্প।: | -40℃ থেকে +80℃ | স্টোরেজ টেম্প।: | -40℃ থেকে +85℃ |
| জীবনকাল: | 50,000 ঘন্টা @ 60cd/m2 | কমপ্লায়েন্স: | রিচ এবং RoHS অনুগত |
| বিশেষভাবে তুলে ধরা: | 4Pins OLED ডিসপ্লে মডিউল,96x16 OLED ডিসপ্লে মডিউল,0.69 ইঞ্চি 96x16 OLED ডিসপ্লে |
||
SFOM069YZ4-9616WB-01 নির্দিষ্টকরণ.pdf
0.69" 96x16 OLED, 4 পিন IIC 0.69 ইঞ্চি OLED মডিউল ডিসপ্লে বর্ণনা
SFOM069YZ4-9616WB-01 হল একটি গ্রাফিক COG PCB OLED মডিউল সহ, যা 96x16 পিক্সেলের রেজোলিউশনে তৈরি, ডায়াগনাল আকার 0.69 ইঞ্চি। SFOM069YZ4-9616WB-01 SSD1306 IC এর সাথে অন্তর্নির্মিত;এটি আই২সি ইন্টারফেস সমর্থন করে, 1/16 ড্রাইভিং দায়িত্ব। এটি বোর্ডে মাউন্ট গর্ত এবং মডিউলে 4x1 ধাতু পিন সহ 32.54 × 10 মিমি আকারের পিসিবি রূপরেখা রয়েছে। এটি বৈশিষ্ট্যযুক্তঃ
1. আইআইসি সিরিয়াল যোগাযোগ ইন্টারফেস, সহজ তারের, শুধুমাত্র 2 সংকেত লাইন, 4PIN লাইন দিয়ে পাওয়ার সাপ্লাইয়ের সাথে সংযুক্ত, ব্যবহার করা সহজ;
2. সাদা রঙ, দেখার কোণঃ ১৬০ ডিগ্রির বেশি, আরডুইনো, ৫১ সিরিজ, ইএসপি, স্টিম ৩২/২, এসসিআর চিপের সাথে সামঞ্জস্যপূর্ণ।
3. কম শক্তি খরচঃ স্বাভাবিক অপারেশন সময় 0.05W, সাপোর্ট ভোল্টেজঃ 3.3V ডিসি, ওয়ার্কিং তাপমাত্রাঃ -40C-80C ডিগ্রী।
পিন সংজ্ঞা
পিন ১, জিএনডি, লজিক সার্কিটের গাউন্ড এটা গ্রাউন্ড পিন এটা গ্রাউন্ডে সংযুক্ত হতে হবে
পিন ২, ভিসিসি, ওএলইডি এর জন্য পাওয়ার সাপ্লাই, এটি একটি ভোল্টেজ সাপ্লাই পিন। এটি উৎস সংযুক্ত করা আবশ্যক।
পিন 3, এসসিএল, সিরিয়াল ঘড়ি ইনপুট এসসিএল
পিন 4, এসডিএ, সিরিয়াল ডেটা ইনপুট এসডি
পণ্যের তথ্য
| পণ্যঃ | 0.96 ইঞ্চি OLED 4 পিন I2C | রেজল্যুশন: | ৯৬x১৬ পিক্সেল |
|---|---|---|---|
| গঠনঃ | COG + PCB | ইন্টারফেসঃ | আই২সি ইন্টারফেস |
| ড্রাইভার আইসিঃ | এসএসডি১৩০৬ অথবা সমমানের | টাচ স্ক্রিনঃ | কাস্টমাইজযোগ্য |
| দেখার দিকঃ | সকল দৃষ্টিকোণ | রূপরেখা ডিম: | 32.54 × 10 × 2.4 মিমি |
| সংযোগঃ | ধাতব পিন | পিন নম্বরঃ | ৪ টি পিন |
| অপারেটিং টেম্পঃ | -40°C থেকে +80°C | সঞ্চয়স্থানের তাপমাত্রাঃ | -40°C থেকে +85°C |
| জীবনকালঃ | 50,000 ঘন্টা @ 60cd/m2 | সম্মতিঃ | REACH & RoHS মেনে চলুন |
প্রায়শই জিজ্ঞাসিত প্রশ্ন
প্রশ্ন ১। আমি কি নমুনা অর্ডার পেতে পারি?
একটিঃ হ্যাঁ, আমরা নমুনা অর্ডার স্বাগত জানাই পরীক্ষা এবং মানের চেক। বিভিন্ন আইটেম সংখ্যা মিশ্র নমুনা গ্রহণযোগ্য।
প্রশ্ন ২: লিড টাইম কি?
উত্তরঃ অফ-শেল্ফ পণ্যগুলির জন্য, স্টক নমুনা অবিলম্বে। নমুনা পুনরায় তৈরির জন্য 1-1.5 সপ্তাহ। ভর উত্পাদনের জন্য 4-6 সপ্তাহ। ডিজাইন-ইন পণ্যগুলির জন্য, কাউন্টার অঙ্কন প্রস্তাবের জন্য 2-3 দিন;অঙ্কন অনুমোদনের সময় নমুনা তৈরির জন্য ২ ঘন্টানমুনা অনুমোদনের সময় ট্রায়াল রান/মার্শাল প্রডাকশনের জন্য ৫-৬ ঘন্টা।
প্রশ্ন 3. নমুনা এবং উত্পাদন আদেশের জন্য আপনার কোন MOQ সীমা আছে?
উত্তরঃ নিম্ন MOQ। নমুনা চেকিংয়ের জন্য 3-5pcs উপলব্ধ। ভর উত্পাদন MOQ সাধারণত 1K / লট। আমরা ট্রেল-রান / পিপি-রান অর্ডারের জন্য এমপি MOQ এর চেয়ে কম qty সমর্থন করি।
প্রশ্ন ৪। আপনি কীভাবে পণ্যগুলি প্রেরণ করেন এবং পৌঁছাতে কতক্ষণ সময় লাগে?
উত্তরঃ ডিএইচএল, ইউপিএস, ফেডেক্স বা টিএনটি দ্বারা জাহাজ। পৌঁছাতে 5-7 দিন সময় লাগে। এয়ারলাইন এবং সমুদ্র পরিবহনও ঐচ্ছিক।
প্রশ্ন ৫। এলসিডি মডিউলের অর্ডার কিভাবে করবেন?
উত্তরঃ প্রথমে আপনার প্রয়োজনীয়তা বা অ্যাপ্লিকেশনটি আমাদের জানান।
দ্বিতীয়ত আমরা আপনার প্রয়োজনীয়তা বা আমাদের পরামর্শ অনুযায়ী উদ্ধৃতি।
তৃতীয়ত, গ্রাহক নমুনা নিশ্চিত করেন এবং আনুষ্ঠানিক অর্ডার দেওয়ার জন্য আমানত দেন।
চতুর্থত আমরা উৎপাদন ব্যবস্থা করি।
প্রশ্ন ৬। এলসিডি প্রোডাক্টে আমার লোগো প্রিন্ট করা ঠিক আছে কি?
উত্তরঃ হ্যাঁ। দয়া করে নকশা পর্যায়ে আনুষ্ঠানিকভাবে আমাদের জানান, এবং আমরা আপনার নমুনা পরীক্ষা এবং অনুমোদনের জন্য আপনার লোগো সহ নমুনা তৈরি করব। নমুনা অনুমোদনের পরে, ভর উত্পাদন অনুমোদিত নমুনা অনুসরণ করবে।
প্রশ্ন 7: আপনি কি পণ্যগুলির জন্য গ্যারান্টি প্রদান করেন?
উত্তরঃ হ্যাঁ, আমরা আমাদের পণ্যগুলির জন্য 1 বছরের ওয়ারেন্টি অফার করি।
প্রশ্ন ৮: ত্রুটিযুক্ত জিনিসগুলি কীভাবে মোকাবেলা করবেন?
উত্তরঃ প্রথমত, আমাদের পণ্যগুলি কঠোর মান নিয়ন্ত্রণ ব্যবস্থায় উত্পাদিত হয় এবং ত্রুটিযুক্ত হার 0.2% এরও কম হবে।
দ্বিতীয়ত, গ্যারান্টি সময়ের মধ্যে, আমরা নতুন এলসিডি পাঠাব, নতুন অর্ডার সহ, ছোট পরিমাণে।আমরা সেগুলি মেরামত করব এবং আপনাকে আবার পাঠাব অথবা আমরা বাস্তব পরিস্থিতি অনুযায়ী পুনরায় কল সহ সমাধান নিয়ে আলোচনা করতে পারি.
0.69" 96x16 OLED, 4 পিন IIC 0.69 ইঞ্চি OLED মডিউল পণ্যের অঙ্কন

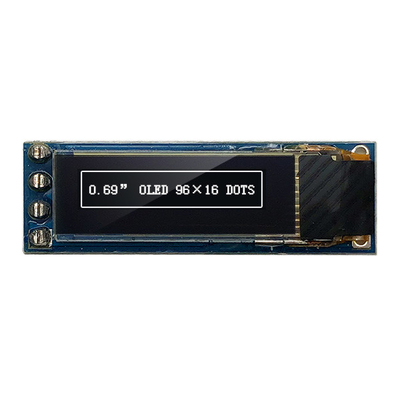

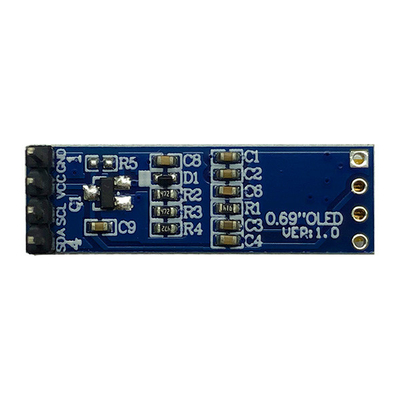

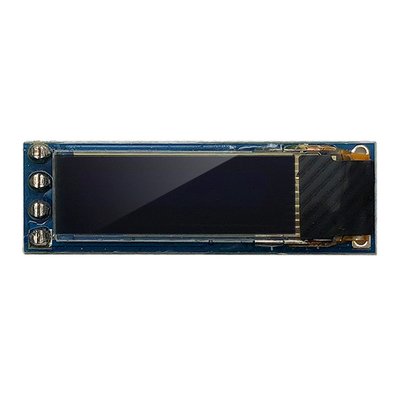

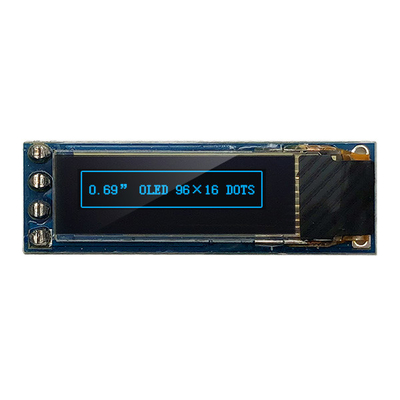

0.69" 96x16 OLED, 4 পিন IIC 0.69 ইঞ্চি OLED মডিউল পণ্যের ছবি
