পণ্যের বিবরণ:
|
| পণ্য: | 2.23 ইঞ্চি গ্রাফিক ওএলইডি স্ক্রিন | রেজোলিউশন: | 128x32 ডট রেজোলিউশন |
|---|---|---|---|
| প্রদর্শন মোড: | প্যাসিভ ম্যাট্রিক্স | অপটিক্স: | সমস্ত দেখার কোণ |
| আউটলাইন আবছা.: | 74.1.0(L) x 33.1(W) x 7.4(T) মিমি | সক্রিয় এলাকা: | 55.02(L) x 13.1(W) মিমি |
| পিক্সেল পিচ: | 0.43 x 0.41 মিমি | ড্রাইভিং পদ্ধতি: | 1/32 ডিউটি চক্র |
| অপারেটিং টেম্প: | -৪০°সি থেকে +৭০°সি (কাস্টমাইজযোগ্য) | পিন নাম্বার: | 4 পিন এবং 9 পিন ঐচ্ছিক |
| ইন্টারফেস: | SPI এবং IIC ইন্টারফেস ঐচ্ছিক | কমপ্লায়েন্স: | রিচ এবং RoHS অনুগত |
| বিশেষভাবে তুলে ধরা: | 128x32 OLED গ্রাফিক ডিসপ্লে মডিউল,2.23 ইঞ্চি OLED গ্রাফিক ডিসপ্লে মডিউল,SPI 128x32 OLED ডিসপ্লে |
||
SFOM223YZ49-12832WBYG-01 স্পেসিফিকেশন.pdf
OLED SPI 2.23", 128x32 SPI OLED ডিসপ্লে মডিউল পণ্যের ভূমিকা
জৈবিক আলোক নির্গত ডায়োড (ওএলইডি) একটি পরবর্তী প্রজন্মের প্রযুক্তি যা উজ্জ্বল, পরিষ্কার চিত্র এবং দ্রুত প্রতিক্রিয়া সক্ষম করে। এই ওএলইডি 2.২৩ ইঞ্চি মডেল SFOM223YZ49-12832WBGY-01 OLED ডিসপ্লে 128 x 32 ডট একরঙের তৈরিএই ওএলইডি মডিউলটি হালকা ওজনের, কম শক্তি খরচ, ছোট আকারের এবং বিভিন্ন ইন্টারফেস বিকল্প রয়েছে, ডিফল্টটি এসপিআই এবং উপলব্ধ বিকল্পগুলি আইআইসি এবং সমান্তরাল পোর্ট।মডিউলটি COB OLED দিয়ে তৈরি, যার সুবিধার মধ্যে রয়েছে গ্রাহকের অ্যাপ্লিকেশন অনুযায়ী মডিউলটি সহজেই ফিক্সিং করা যায় কারণ এতে পিসিবি বোর্ড রয়েছে।
SFOM223YZ49-12832WBGY-01 OLED মডিউলের মূলত স্পর্শ ছিল না, তবে স্পর্শ প্যানেলটি কাস্টমাইজযোগ্য। এই পণ্যটি মেডিকেল বিশ্লেষক, মিটার, সেন্সর সরঞ্জাম, পিওএস টার্মিনাল,ক্যাশ রেজিস্টার, হ্যান্ডহেল্ড ডিভাইস, মোবাইল অর্ডারিং মেশিন ইত্যাদি।
বৈশিষ্ট্য
1এই ২.২৩ ইঞ্চি মিনি ওএলইডি ডিসপ্লেতে ১২৮ এক্স ৩২ রেজোলিউশন এবং এসএসডি ১৩০৫ চিপসেট রয়েছে।
2এই ২.২৩ ইঞ্চি ওএলইডি ডিসপ্লে মডিউলটির বিদ্যুৎ খরচ অত্যন্ত কমঃ পুরো স্ক্রিন আলোকসজ্জা ০.০৮ ওয়াট।
3এই ৯ পিনের ২.২৩ ইঞ্চি ওএলইডি ডিসপ্লেতে সহজেই ইনস্টলেশনের জন্য চারটি মাউন্ট হোল রয়েছে।
4এই ২.২৩ ইঞ্চি ১২৮x৩২ ওএলইডি প্রোডাক্টটি এসপিআই টাইপ, আইআইসি এবং সমান্তরাল ইন্টারফেসের জন্য ডিজাইন করা হয়েছে।
5. এই ২.২৩ ইঞ্চি ওএলইডি ৪ পিন পণ্যটি বিভিন্ন কন্ট্রোল চিপ সমর্থন করেঃ আরডুইনো ৫১ সিরিজ, এমএসপি ৪৩০ সিরিজ, এসটিএম ৩২/২ সিএসআর আইসি ইত্যাদির সাথে সম্পূর্ণ সামঞ্জস্যপূর্ণ
6এই এসপিআই ২.২৩ ইঞ্চি ওএলইডি পণ্যটির পাওয়ার সাপ্লাই ভোল্টেজ ডিসি ৩ভি-৫ভি।
7. এই 2.23 ইঞ্চি OLED ডিসপ্লে মডিউল এমবেডেড ড্রাইভার আইসি হয়. এটি 2C / IIC ইন্টারফেস সঙ্গে যোগাযোগ করতে পারেন শুধুমাত্র 2 I / O পোর্ট প্রয়োজন
8. এই OLED 2.23 ইঞ্চি 128x32 পণ্যটি MMDVM, Pi-Star এর সাথে সামঞ্জস্যপূর্ণ এবং এটি রাস্পবেরি পাই এর সাথে সামঞ্জস্যপূর্ণ।
9. এই 128x32 SPI OLED 2.23 ইঞ্চি পণ্য স্ব-উজ্জ্বল নকশা, এটি ব্যাকলাইট প্রয়োজন হয় না, প্রদর্শন স্ব-উজ্জ্বল করতে পারেন; এটি উচ্চ বৈসাদৃশ্য, উজ্জ্বল এবং স্পষ্ট বিন্দু আছে, এমনকি ক্ষুদ্র ফন্ট বেশ পাঠযোগ্য।
10. OLED ডিসপ্লে মডিউল 2.23 ইঞ্চি OLED কন্ট্রোলারের ভিতরে কোন এমবেডেড ফন্ট নেই, ব্যবহারকারী ফন্ট জেনারেশন সফটওয়্যারের মাধ্যমে ফন্ট তৈরি করতে পারেন।
| পণ্যঃ | 2.23 ইঞ্চি গ্রাফিক ওএলইডি স্ক্রিন |
| রেজল্যুশন: | 128x32 ডট রেজোলিউশন |
| ইন্টারফেসঃ | SPI এবং IIC ইন্টারফেস ঐচ্ছিক |
| পিন নম্বরঃ | 4 পিন এবং 9 পিন ঐচ্ছিক |
| অপটিক্সঃ | সকল দৃষ্টিকোণ |
| প্রদর্শন মোডঃ | প্যাসিভ ম্যাট্রিক্স |
| রূপরেখা ডিম: | 74.1.0(L) X 33.1 ((W) X 7.4 ((T) (মিমি) |
| সক্রিয় এলাকাঃ | 55.02 ((L) X 13.1 ((W) (মিমি) |
| ড্রাইভিং পদ্ধতিঃ | 1/32 কর্মচারী চক্র |
| পিক্সেল পিচঃ | 0.43 X 0.41 (মিমি) |
| অপারেটিং তাপমাত্রাঃ | -40°C থেকে +70°C (কাস্টমাইজযোগ্য) |
| সম্মতিঃ | REACH & RoHS মেনে চলুন |
OLED SPI 2.23 ", 128x32 SPI OLED ডিসপ্লে মডিউল পণ্যের অঙ্কন

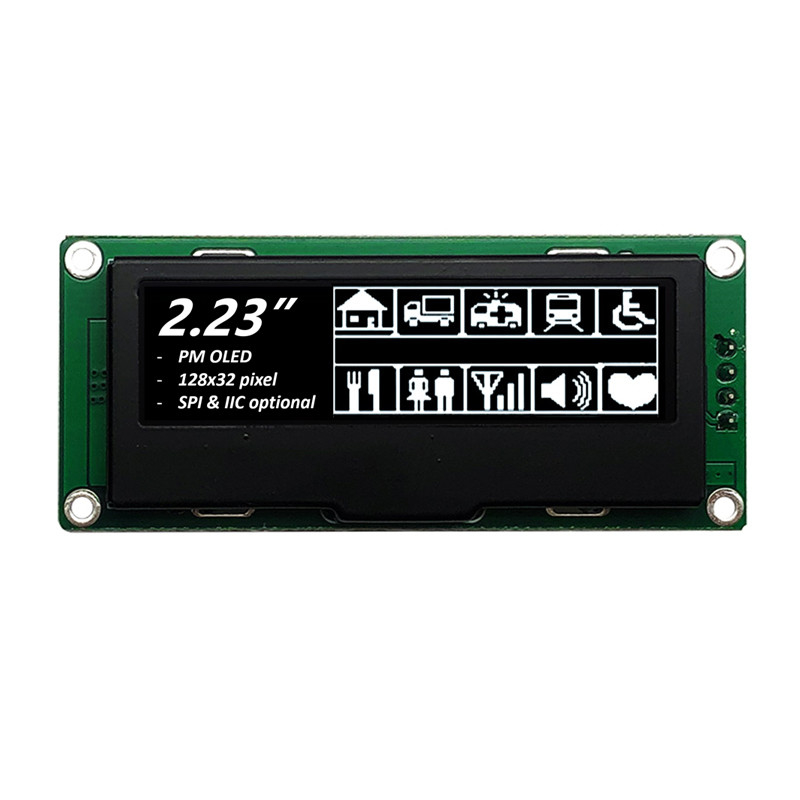

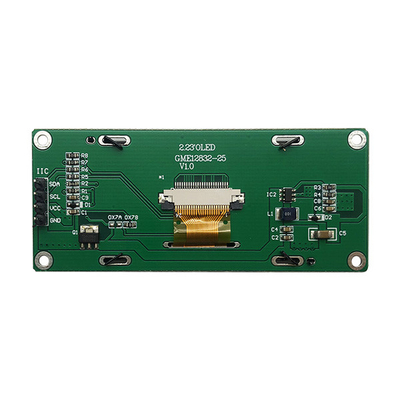

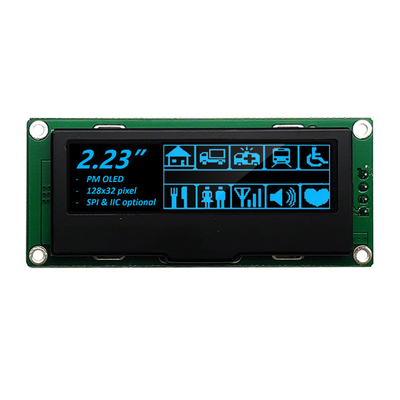

OLED SPI 2.23", 128x32 SPI OLED ডিসপ্লে মডিউল পণ্যের ছবি
কারখানার সুবিধা এবং শংসাপত্র
একটি পেশাদার OLED ডিসপ্লে মডিউল প্রস্তুতকারক
SAEF টেকনোলজির গ্রাফিক OLED ডিসপ্লে তিনটি যান্ত্রিক কনফিগারেশনে পাওয়া যায়, যার মধ্যে রয়েছে COB, COG এবং TAB প্যাসিভ ম্যাট্রিক্স প্রযুক্তি।50x16 OLED গ্রাফিক ডিসপ্লেতে উপলব্ধ গ্রাফিক মোনোক্রোম OLED রেজোলিউশন, 64x128 OLED, 100x8 OLED গ্রাফিক্স, 100x16 OLED, 100x32 গ্রাফিক্স OLED, 200x16 গ্রাফিক্স OLED, OLED 128x32, OLED প্রদর্শন 128x64, OLED 128x128, এবং 256x64 OLED প্রদর্শন।SAEF প্রোডাক্ট ফ্যামিলির গ্রাফিক OLED ডিসপ্লেতে বোর্ড কন্ট্রোলার এবং ইন্টারফেস রয়েছে, সমান্তরাল, সিরিয়াল, এবং আই 2 সি ওএলইডি, এসপিআই ওএলইডি সহ। এই ওএলইডি ডিসপ্লে মডিউলগুলি রেজোলিউশন / রঙের উপর নির্ভর করে 3V বা 5V এর ড্রাইভ ভোল্টেজের সাথে উপলব্ধ।
এসএইএফ 0.49 ইঞ্চি থেকে 5.5 ইঞ্চি ওএলইডি পর্যন্ত বিস্তৃত ওএলইডি ডিসপ্লে মডিউল সরবরাহ করে, যেমন 0.49 ইঞ্চি মাইক্রো ওএলইডি ডিসপ্লে, 0.66 ইঞ্চি মিনি ওএলইডি ডিসপ্লে, 0.69 ইঞ্চি ওএলইডি, 0.91 ইঞ্চি ওএলইডি ডিসপ্লে,৯৫ ইঞ্চি ওএলইডি, ০.৯৬ ইঞ্চি ওএলইডি ডিসপ্লে, ১.৫ ইঞ্চি ওএলইডি ডিসপ্লে, ২ ইঞ্চি ওএলইডি, ২.৪ ইঞ্চি ওএলইডি, ২.৭ ইঞ্চি ওএলইডি ডিসপ্লে, ৩.১২ ইঞ্চি ওএলইডি ডিসপ্লে, ৫.৫ ইঞ্চি ওএলইডি ডিসপ্লে এবং কাস্টম ডিজাইন সমাধান।
SAEF ছোট OLED ডিসপ্লে মডিউলগুলি এমন অনেক ডিভাইসের জন্য আদর্শ যা বৈদ্যুতিন ডিসপ্লে প্যানেলগুলির প্রয়োজন। এই অ্যাপ্লিকেশনগুলির মধ্যে রয়েছে পোশাক, ই-সিগারেট, পিওএস সিস্টেম, সাদা পণ্য, গৃহস্থালি যন্ত্রপাতি,শিল্প যন্ত্রপাতি, পিওএস সিস্টেম, অটোমেশন, অডিও-ভিজ্যুয়াল ডিসপ্লে সিস্টেম, মেডিকেল ডিভাইস, ব্যক্তিগত যত্নের যন্ত্রপাতি, গৃহস্থালি পণ্য, অটোমোবাইল ডিসপ্লে, গতিশীল তথ্য প্রদর্শন এবং আরও অনেক কিছু।
