পণ্যের বিবরণ:
|
| পণ্য: | ২" ইঞ্চি প্যাসিভ ওএলইডি ১২৮x৩২ | রেজোলিউশন: | 128x32 পিক্সেল রেজোলিউশন |
|---|---|---|---|
| প্রদর্শন মোড: | প্যাসিভ ম্যাট্রিক্স | ইন্টারফেস: | সমান্তরাল, এসপিআই, আইআইসি ঐচ্ছিক |
| ডিসপ্লে কালার: | সাদা | অপটিক্স: | সমস্ত দেখার কোণ |
| আউটলাইন আবছা.: | 55.60(W) x 21.80(H) x 1.45 (T) মিমি | সক্রিয় এলাকা: | 50.54 (W) x 12.62 (H) মিমি |
| পিক্সেল পিচ: | 0.395 (W) x 0.395 ((H) | ড্রাইভিং পদ্ধতি: | 1/32 ডিউটি চক্র |
| অপারেটিং টেম্প: | -20°C থেকে +70°C | স্টোরেজ টেম্প।: | -30°C থেকে +80°C |
| ড্রাইভার আইসি: | COG SSD1309Z | সরবরাহ ভোল্টেজ: | 3V |
| পিন নাম্বার: | 31 পিন | কমপ্লায়েন্স: | রিচ এবং RoHS অনুগত |
| বিশেষভাবে তুলে ধরা: | 2 ইঞ্চি OLED ডিসপ্লে মডিউল,OLED ডিসপ্লে মডিউল 128x32,I2C 2 ইঞ্চি OLED ডিসপ্লে |
||
2 "ইঞ্চি 128x32 গ্রাফিক ওএলইডি ডিসপ্লে এসএসডি 1309 জেড সমান্তরাল এসপিআই আই 2 সি ইন্টারফেস সিওজি সহ ফ্লেক্স সহ সোল্ডারিংয়ের জন্য
ওএলইডি ২ ইঞ্চি ডিসপ্লে, ১২৮x৩২ ওএলইডি ডিসপ্লে বর্ণনা
অর্গানিক লাইট-ইমিটিং ডায়োড (ওএলইডি) একটি নতুন প্রজন্মের প্রযুক্তি, আরও উজ্জ্বল এবং পরিষ্কার চিত্রগুলির সাথে আরও নমনীয় প্রতিক্রিয়া গতি। এই ওএলইডি 2" ইঞ্চি মডেল নং।SFOS200TW-12832W-01 OLইডি ডিসপ্লে 128 x 32 বিন্দু পৃথক একক রঙের তৈরি করা হয়। এই OLED মডিউল হালকা, কম শক্তি এবং ছোট, বিভিন্ন ইন্টারফেস ঐচ্ছিক আছে; এটি ডিফল্ট SPI, সমান্তরাল এবং I2C ইন্টারফেস.
সক্রিয় এলাকার আকার মডিউল মাত্রা সঙ্গে 2 ′′ ব্যাসার্ধ হয়55.60 ((W) x 21.80 ((H)মিমি, সক্রিয় এলাকার মাত্রা50.54 (W) x 12.62 (H) মিমি।এই ২ ইঞ্চি ওএলইডি ডিসপ্লেতে আইসি এসএসডি ১৩০৯জেড অন্তর্নির্মিত রয়েছে এবং উচ্চ বিপরীত অনুপাত ২০,০০০ঃ ১। লজিক সরবরাহ ভোল্টেজ ১.৬৫ ভি-৩.৩ ভি থেকে শুরু হয়, সাধারণ মান ৩ ভি।এটি মেডিকেল ডিভাইসের মতো অ্যাপ্লিকেশনের জন্য মহান,পিওএস সিস্টেম, সাদা পণ্য, হোম অ্যাপ্লিকেশন, শিল্প যন্ত্রপাতি, অটোমেশন, অডিও / ভিজ্যুয়াল ডিসপ্লে সিস্টেম, ব্যক্তিগত যত্নের যন্ত্রপাতি, গৃহস্থালি পণ্য, অটোমোবাইল প্রদর্শন,গতিশীল তথ্য প্রদর্শন ইত্যাদি.
| পণ্যঃ | ২" ইঞ্চি প্যাসিভ ওএলইডি | রেজল্যুশন: | 128x32 পিক্সেল রেজোলিউশন |
|---|---|---|---|
| প্রদর্শন মোডঃ | প্যাসিভ ম্যাট্রিক্স | ইন্টারফেসঃ | সমান্তরাল, এসপিআই, আইআইসি ঐচ্ছিক |
| প্রদর্শন রঙঃ | সাদা | অপটিক্সঃ | সকল দৃষ্টিকোণ |
| রূপরেখা ডিম: | 55.60 ((W) X21.80 ((H) X1.45 ((T) মিমি | সক্রিয় এলাকাঃ | 50.54 ((W) X 12.62 ((H) মিমি |
| পিক্সেল পিচঃ | 0.395 (W) X 0.395 ((H) | ড্রাইভিং পদ্ধতিঃ | 1/32 কর্মচারী চক্র |
| অপারেটিং তাপমাত্রাঃ | -20°C থেকে +70°C | সঞ্চয়স্থানের তাপমাত্রাঃ | -30°C থেকে +80°C |
| ড্রাইভার আইসিঃ | COG SSD1309Z | সরবরাহ ভোল্টেজঃ | ৩ ভি |
| পিন নম্বরঃ | ৩১ পিন | সম্মতিঃ | REACH & RoHS মেনে চলুন |
পিন সংজ্ঞা
পিন-১, এনসি, কোন সংযোগ নেই।
পিন-২, ভিসিসি, প্যানেল ড্রাইভিং ভোল্টেজের জন্য পাওয়ার সাপ্লাই।
পিন-৩, ভিসিওএমএইচ, সিওএম সিগন্যালের ভোল্টেজ লেভেল অপসারণ করা হয়েছে।
পিন ৪, আইআরইএফ, এই পিনটি সেগমেন্ট আউটপুট বর্তমান রেফারেন্স পিন।
পিন 5 ~ পিন 12, ডি 7-ডি 0, এই পিনগুলি এমসিইউ ডেটা বাসের সাথে সংযোগ স্থাপনকারী দ্বি-দিকনির্দেশক ডেটা বাস। অব্যবহৃত পিনগুলিকে LOW টাই করার পরামর্শ দেওয়া হয়। যখন সিরিয়াল ইন্টারফেস মোড নির্বাচন করা হয়,D0 সিরিয়াল ঘড়ি ইনপুট হবে: SCLK; D1 হবে সিরিয়াল ডেটা ইনপুটঃ SDIN এবং D2 রাখা উচিত NC. যখন I2C মোড নির্বাচন করা হয়, D2, D1 একসাথে আবদ্ধ করা উচিত এবং SDAout হিসাবে পরিবেশন,অ্যাপ্লিকেশন মধ্যে SDAin এবং D0 সিরিয়াল ঘড়ি ইনপুট হয়এস.সি.এল.
পিন13, আরডি #, 6800-সিরিজের মাইক্রোপ্রসেসরগুলির সাথে ইন্টারফেস করার সময়, এই পিনটি Enable (E) সিগন্যাল হিসাবে ব্যবহৃত হবে। এই পিনটি উচ্চতর টানা এবং চিপটি নির্বাচন করা হলে পাঠ / লেখার ক্রিয়াকলাপ শুরু হয়.8080-মাইক্রোপ্রসেসর সংযোগ করার সময়, এই পিনটি রিড (RD#) সংকেত গ্রহণ করে। এই পিনটি LOW টানলে এবং চিপটি নির্বাচন করা হলে রিড অপারেশন শুরু হয়। সিরিয়াল ইন্টারফেস,এই পিনটি ভিএসএসের সাথে সংযুক্ত হতে হবে.
পিন১৪, ডাব্লুআর#, এটি এমসিইউ ইন্টারফেসের সাথে সংযুক্ত পাঠ / লেখার নিয়ন্ত্রণ ইনপুট পিন। 6800-সিরিজের মাইক্রোপ্রসেসরগুলির সাথে ইন্টারফেস করার সময়, এই পিনটি পাঠ / লেখার (আর / ডাব্লু #) নির্বাচন ইনপুট হিসাবে ব্যবহৃত হবে।এই পিনটি উচ্চতর এবং লিখুন মোড যখন LOW টানা হয় যখন পড়া মোড সঞ্চালিত হবে. যখন 8080 ইন্টারফেস মোড, এই পিন লিখুন (WR#) ইনপুট হবে। ডেটা লেখার অপারেশন শুরু হয় যখন এই পিনটি LOW টানা হয় এবং চিপটি নির্বাচন করা হয়। যখন সিরিয়াল ইন্টারফেস,এই পিনটি ভিএসএসের সাথে সংযুক্ত হতে হবে.
পিন১৫, ডি/সি#, ডেটা/কমান্ড ডেটা কন্ট্রোল পিন। কম্যান্ডের জন্য কম এবং ডেটার জন্য উচ্চ।
পিন১৬, RES#, এই পিনটি রিসেট সিগন্যাল ইনপুট। যখন পিনটি LOW হয়, তখন চিপটির প্রারম্ভিকীকরণ কার্যকর করা হয়। এই পিনটি HIGH রাখুন (যেমন VDD এর সাথে সংযুক্ত করুন) স্বাভাবিক অপারেশনের সময়।
পিন ১৭, সিএস#, চিপ নির্বাচন পিন।
পিন১৮, এনসি, কোন সংযোগ নেই।
পিন 19, বিএস 2, এমসিইউ বাস ইন্টারফেস নির্বাচন পিন। দয়া করে সেটিংয়ের বিশদ বিবরণের জন্য অনুসরণ করা টেবিলটি দেখুন।
পিন২০, বিএস১, এমসিইউ বাস ইন্টারফেস নির্বাচন পিন।নির্ধারণের বিস্তারিত জানার জন্য অনুগ্রহ করে অনুসরণ করা টেবিলটি দেখুন।
পিন২১, ভিডিডি, আইসির জন্য লজিক ভোল্টেজ সরবরাহ
পিন২২-পিন২৯, এনসি, কোন সংযোগ নেই।
পিন-৩০, ভিএসএস, গ্রাউন্ড।
পিন ৩১, এনসি, কোন সংযোগ নেই।
ওএলইডি ২ ইঞ্চি ডিসপ্লে, ১২৮x৩২ ওএলইডি ডিসপ্লে বর্ণনাঅঙ্কন

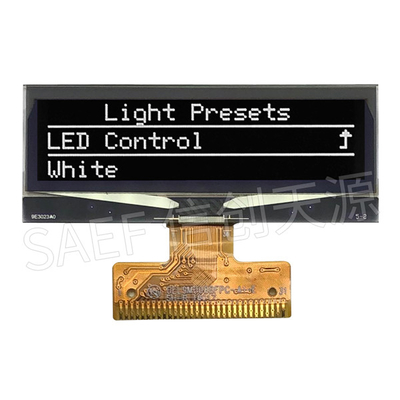

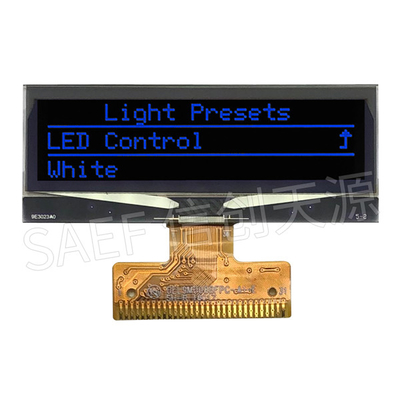

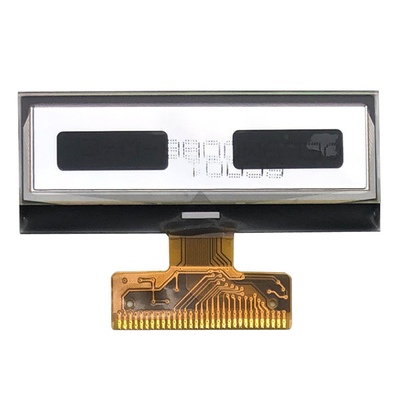

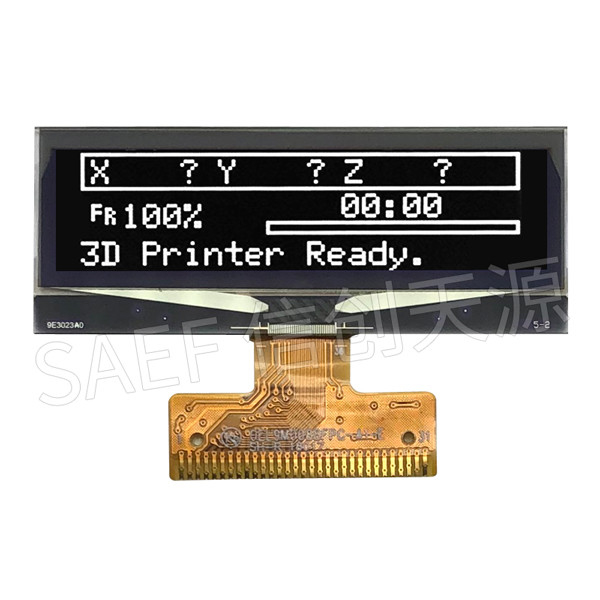

ওএলইডি 2 ′′ ইঞ্চি ডিসপ্লে, 128x32 ওএলইডি ডিসপ্লে আসল পণ্য চিত্র
