পণ্যের বিবরণ:
|
| পণ্য: | 2.6" ইঞ্চি TFT LCD ডিসপ্লে | টাচ স্ক্রিন: | প্রতিরোধী স্পর্শ প্যানেল (RTP) |
|---|---|---|---|
| রেজোলিউশন: | 480X320 | দেখার দিক: | IPS সম্পূর্ণ দেখার কোণ (80/80/80/80) |
| ড্রাইভার আইসি: | R61531 | পিন নাম্বার: | 40 পিন |
| সংযোগ: | FPC সংযোগকারী প্রকার | সারফেস লুমিনেন্স: | 240 cd/m2 (nits) |
| ইন্টারফেস: | এমসিইউ | LED লাইফটাইম: | 40,000 ঘন্টা |
| অপারেটিং টেম্প।: | -10℃ থেকে +60℃ | কমপ্লায়েন্স: | রিচ এবং RoHS অনুগত |
| বিশেষভাবে তুলে ধরা: | IPS TFT LCD 2.6",IPS TFT LCD 480x320,ল্যান্ডস্কেপ TFT 480x320 |
||
2.6 ইঞ্চি টিএফটি এলসিডি ডিসপ্লে আইপিএস 480x320 পিক্সেল ল্যান্ডস্কেপ মোড পণ্যের ভূমিকা
সেফ টেক এসএফ-টিসি২৬০টি-৯৯৫৪এ-টি একটি ২.৬ ইঞ্চি আইপিএস টাইপ টিএফটি এলসিডি ডিসপ্লে। এই ২.৬ ইঞ্চি টিএফটি এলসিডি মডিউলটি রেসিসিভ টাচস্ক্রিন দিয়ে ডিজাইন করা হয়েছে।
পণ্যের দ্রুত বিবরণঃ
1এলসিডি আকারঃ ২.৬ ইঞ্চি টিএফটি
2. রেজল্যুশনঃ 480x320
3. দেখার কোণ: মুক্ত দেখার কোণ
4. রূপরেখা মাত্রাঃ 59.60x47.3x3.4 মিমি
5এলসিডি ড্রাইভার আইসিঃ R61531
6এলসিডি ইন্টারফেসের ধরনঃ এমসিইউ
7. তাপমাত্রাঃ উপরের -10°C থেকে +60°C; Tst -20°C থেকে +70°C
8. টাচ প্যানেলঃ প্রতিরোধী টাচ স্ক্রিন
পণ্যের বৈশিষ্ট্যঃ
1. এসএফ-টিসি২৬০টি-৯৯৫৪এ-টি হল টিএফটি এলসিডি মডিউল যা ২.৬ ইঞ্চি ডায়াগনাল আকারের, ৪৮০x৩২০, রেসিসিভ টাচ স্ক্রিন (আরটিপি) সহ পূর্ণ রঙের টিএফটি এলসিডি ডিসপ্লে।
2. এই মডিউলটি এমসিইউ ইন্টারফেস সমর্থন করে। এসএফ-টিসি 260 এ-9954 এ-টি মডেলের মডিউল মাত্রা 59.60x47.3 মিমি এবং সক্রিয় এলাকার আকার 55.61 x 37.27 মিমি;
3. SF-TC260T-9954A-T মডিউলে R61531 কন্ট্রোলারের সাথে সংহত করা হয়েছে এবং এর লজিকাল সাপ্লাই ভোল্টেজ 2.6V থেকে 3.3V পর্যন্ত।
4এটি -10°C থেকে +60°C তাপমাত্রায় কাজ করতে পারে; এর সঞ্চয় তাপমাত্রা -20°C থেকে +70°C পর্যন্ত।
5. SF-TC260T-9954A-T হল ল্যান্ডস্কেপ মোড এলসিডি মডিউল, 250 সিডি / মি 2 আলোকসজ্জা সহ। আপনি যদি এটিকে প্রতিকৃতি মোড হিসাবে ব্যবহার করতে চান বা আলোকসজ্জা বাড়াতে চান তবে আরও প্রযুক্তিগত সহায়তার জন্য আমাদের সাথে যোগাযোগ করুন।
6. SF-TC260T-9954A-T এফপিসি কাস্টমাইজ করা যায়, এবং প্রতিরোধী টাচ স্ক্রিন (আরটিপি) সহ বা ছাড়াই হতে পারে।
প্রোডাক্ট তথ্যঃ
| পণ্যঃ | 2.6 ইঞ্চি টিএফটি এলসিডি ডিসপ্লে | টাচ স্ক্রিনঃ | প্রতিরোধী টাচ প্যানেল (RTP) |
|---|---|---|---|
| রেজল্যুশন: | ৪৮০x৩২০ | দেখার দিকঃ | আইপিএস পূর্ণ দেখার কোণ ((80/80/80/80) |
| ড্রাইভার আইসিঃ | R61531 | পিন নম্বরঃ | ৪০টি পিন |
| সংযোগঃ | এফপিসি সংযোগকারী প্রকার | পৃষ্ঠের উজ্জ্বলতাঃ | 240 Cd/m2 (নিট) |
| ইন্টারফেসঃ | MCU | এলইডি লাইফটাইমঃ | 40,000 ঘন্টা |
| অপারেটিং টেম্পঃ | -১০°সি থেকে +৬০°সি | সম্মতিঃ | REACH & RoHs মেনে চলুন |
2.6 ইঞ্চি টিএফটি এলসিডি ডিসপ্লে আইপিএস 480x320 পিক্সেল ল্যান্ডস্কেপ মোড পণ্যঅঙ্কন
পিন সংজ্ঞাঃ
| পিন নং। | প্রতীক | I/O | বর্ণনা |
| 1 | ইউ ইউ | I/O | টাচ প্যানেল ইনপুট সংকেত |
| 2 | এক্সএল | I/O | টাচ প্যানেল ইনপুট সংকেত |
| 3 | YD | I/O | টাচ প্যানেল ইনপুট সংকেত |
| 4 | এক্সআর | I/O | টাচ প্যানেল ইনপুট সংকেত |
| 5 | জিএনডি | পি | মাটি |
| 6 | আইওভিসিসি | পি | পাওয়ার সাপ্লাই 2.8V/1.8V ভোল্টেজ |
| 7 | ভিসিআই | পি | পাওয়ার সাপ্লাই2.8V ভোল্টেজ |
| 8 | আই এম ও | আমি | ৮বিট/১৬বিট নির্বাচন |
| 9 | জিএনডি | পি | মাটি |
| 10 | রিসেট | আমি | এলসিএম রিসেট ইনপুট সিগন্যাল |
| 11 | সি এস | আমি | চিপ নির্বাচন সংকেতের জন্য ইনপুট পিন |
| 12 | এস এস | আমি | কমান্ড/ডেটা নির্বাচন সিগন্যাল। |
| 13 | জিএনডি | পি | মাটি |
| 14 | ডব্লিউআর | আমি | স্ট্রোব সিগন্যাল লিখুন |
| 15 | আর ডি | আমি | স্ট্রোব সিগন্যাল পড়ুন। |
| ১৬ থেকে ৩১ | DB0-DB15 | I/O | তথ্য সংকেত |
| 32 | জিএনডি | পি | মাটি |
| 33 | LED_A | পি | LED অ্যানোড |
| 34 | LED_K1 | পি | LED ক্যাথোড |
| 35 | LED_K2 | পি | LED ক্যাথোড |
| 36 | LED_K3 | পি | LED ক্যাথোড |
| 37 | LED_K4 | পি | LED ক্যাথোড |
| 38 | LED_K5 | পি | LED ক্যাথোড |
| 39 | LED_K6 | পি | LED ক্যাথোড |
| 40 | জিএনডি | পি | মাটি |

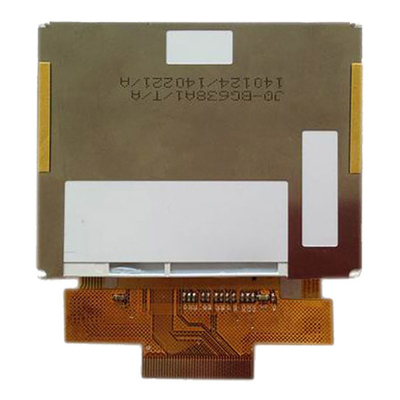

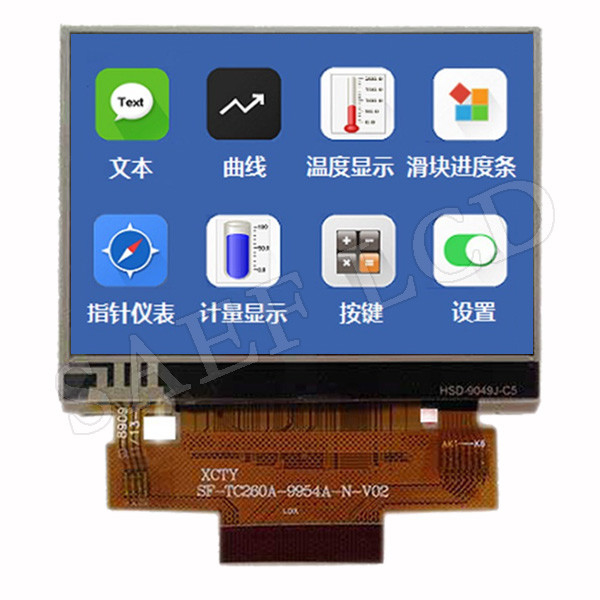

2.6 ইঞ্চি টিএফটি এলসিডি ডিসপ্লে আইপিএস 480x320 পিক্সেল ল্যান্ডস্কেপ মোড পণ্যচিত্র
অনুসন্ধান কীওয়ার্ডঃ টিএফটি ২।6২.৬ ইঞ্চি, ২.৬ ইঞ্চি, ২.৬ ইঞ্চি, ২.৬ ইঞ্চি, ২.৬ ইঞ্চি, ২.৬ ইঞ্চি।6, ২.৬ ইঞ্চি টিএফটি ডিসপ্লে, ২.৬ ইঞ্চি টিএফটি ডিসপ্লে, ২.৬ ইঞ্চি টিএফটি ডিসপ্লে, টিএফটি ডিসপ্লে ২।6, টিএফটি ডিসপ্লে ২.৬", ২.৬ ইঞ্চি টিএফটি স্ক্রিন, ২.৬ ইঞ্চি টিএফটি স্ক্রিন, ২.৬ ইঞ্চি টিএফটি স্ক্রিন, টিএফটি স্ক্রিন ২।6, টিএফটি স্ক্রিন ২.৬ ইঞ্চি, টিএফটি স্ক্রিন ২.৬ ইঞ্চি, ২.৬ ইঞ্চি টিএফটি এলসিডি, ২.৬ ইঞ্চি টিএফটি এলসিডি স্ক্রিন, ২.৬ ইঞ্চি টিএফটি স্ক্রিন, ২.৬ ইঞ্চি টিএফটি এলসিডি ডিসপ্লে, টিএফটি এলসিডি ডিসপ্লে ২.৬ ইঞ্চি।
