পণ্যের বিবরণ:
|
| কীওয়ার্ড: | 7" ইঞ্চি TFT | টাচ স্ক্রিন: | CTP (ক্যাপাসিটিভ টাচ স্ক্রিন) |
|---|---|---|---|
| রেজোলিউশন: | 1024x600 বিন্দু | কভার গ্লাস মাত্রা: | কাস্টমাইজ করা যায় |
| এলসিএম ইন্টারফেস: | এমআইপিআই | সারফেস লুমিনেন্স: | 300 Cd/m2 |
| LED লাইফটাইম: | 40,000 ঘন্টা | পিন: | 30 পিন |
| দেখার দিক: | সমস্ত দেখার কোণ(80/80/80/80) | CTP ইন্টারফেস: | I2C |
| অপারেটিং টেম্প।: | -20℃ থেকে +70℃ | কমপ্লায়েন্স: | রিচ এবং RoHS অনুগত |
| বিশেষভাবে তুলে ধরা: | এমআইপিআই 7 ইঞ্চি টিএফটি এলসিডি টাচ স্ক্রিন,আইপিএস 7 ইঞ্চি টিএফটি এলসিডি টাচ স্ক্রিন,সিটিপি 7 ইঞ্চি টাচ টিএফটি এলসিডি |
||

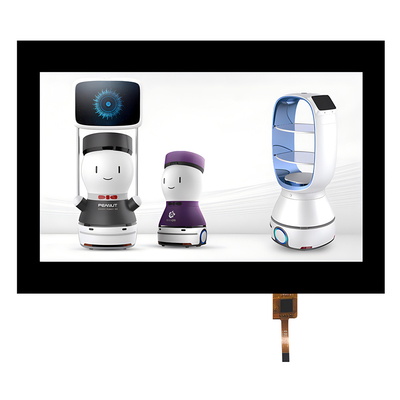

টিএফটি এলসিডি মডিউল 7 "ইঞ্চি 1024x600 এমআইপিআই ইন্টারফেস আইপিএস সিটিপি সহ পণ্যের অঙ্কন পণ্যের ভূমিকা
পণ্যের দ্রুত বিবরণঃ
1. এলসিডি আকারঃ 7 ′′ ইঞ্চি টিএফটি
2রেজল্যুশনঃ ১০২৪x৬০০
3দেখার কোণঃ মুক্ত
4. রূপরেখা মাত্রাঃ 164x97x2.6mm
5. এলসিএম ইন্টারফেসের ধরনঃ এমআইপিআই
6. সিটিপি ইন্টারফেস টাইপঃ আই২সি
7. তাপমাত্রাঃ উপরে -20°C থেকে +70°C; Tst -30°C থেকে +80°C
8. টাচ প্যানেলঃ ক্যাপাসিটিভ টাচ স্ক্রিন ((সিটিপি)
এসএইএফ টেকনোলজি এসএফ-টিও 700 বি -8857 এ-সিটি হ'ল 7 ′′ আইপিএস টাইপ ফুল ভিউ অঙ্গ TFT এলসিডি ডিসপ্লে যা QVGA 1024x600 পিক্সেলের রেজোলিউশন সহ। এটি ক্যাপাসিটিভ টাচ স্ক্রিন ((সিটিপি) সহ,এবং কভার গ্লাস কাস্টমাইজযোগ্য.
এই এলসিডি মডিউলের আকার 164*97*2.6 মিমি এবং এএ আকার 154.21x85.92 মিমি। এই 7 "টিএফটি এলসিডি পিসিএপি ((ক্যাপাসিটিভ টাচ স্ক্রিন) সহ।SF-TO700B-8857A-CT এলসিএম ইন্টারফেসটি এমআইপিআই ইন্টারফেস সহ, 30 পিন। সিটিপি ইন্টারফেসটি আই 2 সি। এসএফ-টিও 700 বি -8857 এ-সিটি 300 সিডি / এম 2 (নিটস) পৃষ্ঠ উজ্জ্বলতার সাথে রয়েছে, এই এলসিডি ডিসপ্লে মডিউলটি 20 ডিগ্রি সেলসিয়াস থেকে +70 ডিগ্রি সেলসিয়াস তাপমাত্রায় কাজ করতে পারে।
এই 7 ′′ টিএফটি এলসিডি মডিউলটি পরিমাপ সরঞ্জাম, চিকিত্সা ডিভাইস, হোম অটোমেশন, অ্যাক্সেস সুরক্ষা সিস্টেম, সুপারমার্কেটের দামের ট্যাগ এবং গৃহস্থালী যন্ত্রপাতি, জিপিএস ডিভাইস ইত্যাদিতে ব্যাপকভাবে ব্যবহৃত হয়।
| কীওয়ার্ডঃ | ৭ ইঞ্চি টিএফটি | টাচ স্ক্রিনঃ | সিটিপি (ক্যাপাসিটিভ টাচ স্ক্রিন) |
|---|---|---|---|
| রেজল্যুশন: | ১০২৪x৬০০ পয়েন্ট | কভার গ্লাসের মাত্রাঃ | কাস্টমাইজ করা যায় |
| এলসিএম ইন্টারফেসঃ | এমআইপিআই | পৃষ্ঠের উজ্জ্বলতাঃ | ৩০০ সিডি/মি২ |
| এলইডি লাইফটাইমঃ | 40,000 ঘন্টা | পিন: | ৩০ পিন |
| দেখার দিকঃ | সমস্ত দেখার কোণ ((80/80/80/80) | সিটিপি ইন্টারফেসঃ | আই২সি |
| অপারেটিং টেম্পঃ | ২০°সি থেকে ৭০°সি | সম্মতিঃ | REACH & RoHS মেনে চলুন |
গুণমান নিশ্চিতকরণ
1প্রতিটি টুকরোর জন্য, আমরা 3 বার 100% পরীক্ষা করি যাতে ভাল মান নিশ্চিত হয়।
2.QA ম্যানেজার 14 বছরেরও বেশি সময় ধরে LCD শিল্পে রয়েছেন। মূল উত্পাদন এবং QA অপারেটররা 7-8 বছরেরও বেশি সময় ধরে LCD শিল্পে রয়েছেন।আমাদের দল সব খুব পেশাদারী এবং এলসিডি ফাইলিং অভিজ্ঞ গ্রাহকদের জন্য মান নিশ্চিত করতে হয়.
প্রায়শই জিজ্ঞাসিত প্রশ্ন
প্রশ্ন ১। আমি কি নমুনা অর্ডার পেতে পারি?
একটিঃ হ্যাঁ, আমরা নমুনা অর্ডার স্বাগত জানাই পরীক্ষা এবং মানের চেক। বিভিন্ন আইটেম সংখ্যা মিশ্র নমুনা গ্রহণযোগ্য।
প্রশ্ন ২: লিড টাইম কি?
উঃ অফ-শেল্ফ পণ্যগুলির জন্য, স্টক নমুনা অবিলম্বে। নমুনা পুনরায় তৈরির জন্য 1-1.5 সপ্তাহ। ভর উত্পাদনের জন্য 4-6 সপ্তাহ। ডিজাইন-ইন পণ্যগুলির জন্য, কাউন্টার অঙ্কন প্রস্তাবের জন্য 2-3 দিন;অঙ্কন অনুমোদনের সময় নমুনা তৈরির জন্য ২ ঘন্টানমুনা অনুমোদনের সময় ট্রায়াল রান/মার্শাল প্রডাকশনের জন্য ৫-৬ ঘন্টা।
প্রশ্ন 3. নমুনা এবং উত্পাদন আদেশের জন্য আপনার কোন MOQ সীমা আছে?
উত্তরঃ নিম্ন MOQ। নমুনা চেকিংয়ের জন্য 3-5pcs উপলব্ধ। ভর উত্পাদন MOQ সাধারণত 1K / লট। আমরা ট্রেল-রান / পিপি-রান অর্ডারের জন্য এমপি MOQ এর চেয়ে কম qty সমর্থন করি।
প্রশ্ন ৪। আপনি কীভাবে পণ্যগুলি প্রেরণ করেন এবং পৌঁছাতে কতক্ষণ সময় লাগে?
উত্তরঃ ডিএইচএল, ইউপিএস, ফেডেক্স বা টিএনটি দ্বারা জাহাজ। পৌঁছাতে 5-7 দিন সময় লাগে। এয়ারলাইন এবং সমুদ্র পরিবহনও ঐচ্ছিক।
প্রশ্ন ৫। এলসিডি মডিউলের অর্ডার কিভাবে করবেন?
উত্তরঃ প্রথমে আপনার প্রয়োজনীয়তা বা অ্যাপ্লিকেশনটি আমাদের জানান।
দ্বিতীয়ত আমরা আপনার প্রয়োজনীয়তা বা আমাদের পরামর্শ অনুযায়ী উদ্ধৃতি।
তৃতীয়ত, গ্রাহক নমুনা নিশ্চিত করেন এবং আনুষ্ঠানিক অর্ডার দেওয়ার জন্য আমানত দেন।
চতুর্থত আমরা উৎপাদন ব্যবস্থা করি।
প্রশ্ন ৬। এলসিডি প্রোডাক্টে আমার লোগো প্রিন্ট করা ঠিক আছে কি?
উত্তরঃ হ্যাঁ। দয়া করে নকশা পর্যায়ে আনুষ্ঠানিকভাবে আমাদের অবহিত করুন, এবং আমরা আপনার নমুনা পরীক্ষা এবং অনুমোদনের জন্য আপনার লোগো সহ নমুনা তৈরি করব। নমুনা অনুমোদনের পরে, ভর উত্পাদন অনুমোদিত নমুনা অনুসরণ করবে।
প্রশ্ন 7: আপনি কি পণ্যগুলির জন্য গ্যারান্টি প্রদান করেন?
উত্তরঃ হ্যাঁ, আমরা আমাদের পণ্যগুলির জন্য 1 বছরের ওয়ারেন্টি অফার করি।
প্রশ্ন ৮: ত্রুটিযুক্ত জিনিসগুলি কীভাবে মোকাবেলা করবেন?
উত্তরঃ প্রথমত, আমাদের পণ্যগুলি কঠোর মান নিয়ন্ত্রণ ব্যবস্থায় উত্পাদিত হয় এবং ত্রুটিযুক্ত হার 0.2% এরও কম হবে।
দ্বিতীয়ত, গ্যারান্টি সময়ের মধ্যে, আমরা নতুন এলসিডি পাঠাব, নতুন অর্ডার সহ, ছোট পরিমাণে।আমরা সেগুলি মেরামত করব এবং আপনাকে আবার পাঠাব অথবা আমরা বাস্তব পরিস্থিতি অনুযায়ী পুনরায় কল সহ সমাধান নিয়ে আলোচনা করতে পারি.
টিএফটি এলসিডি মডিউল 7 "ইঞ্চি 1024x600 এমআইপিআই ইন্টারফেস আইপিএস সিটিপি পণ্য অঙ্কন সঙ্গে
| পিন নং. | প্রতীক | ফাংশন |
| 1 | ভিএলইডি+ | LED অ্যানোড |
| 2 | ভিএলইডি+ | LED অ্যানোড |
| 3 | ভিএইচএইচ | টিএফটির জন্য ইতিবাচক শক্তি |
| 4 | ভিজিএল | TFT এর জন্য নেতিবাচক শক্তি |
| 5 | ইউপিডিএন | গেইট ওপরে অথবা নিচে স্ক্যান কন্ট্রোল. ইউপিডিএন = ¢L ¢, এসটিভি 2 আউটপুট উল্লম্ব স্টার্ট ইমপ্লান্স এবং ইউডি পিন আউটপুট লজিক্যাল ¢L ¢ গেট ড্রাইভারে। (ডিফল্ট) ইউপিডিএন = ¢ এইচ ¢, এসটিভি 1 আউটপুট উল্লম্ব স্টার্ট ইমপ্লান্স এবং ইউডি পিন আউটপুট লজিক্যাল ¢ এইচ ¢ গেট ড্রাইভারে |
| 6 | এসএইচএলআর | সোর্স ডান বা বাম ক্রম নিয়ন্ত্রণ. এসএইচএলআর = ′′এল ′′, বাম দিকে স্যুইচঃ শেষ তথ্য = এস১←এস২←এস৩..........←এস১৫৩৬ = প্রথম তথ্য। এসএইচএলআর = ′′এইচ ′′, ডানদিকে স্যুইচঃ প্রথম ডেটা = এস১→এস২→এস৩........→এস১৫৩৬ = শেষ ডেটা। (ডিফল্ট) |
| 7 | ভিএলইডি- | LED ক্যাথোড |
| 8 | ভিএলইডি- | LED ক্যাথোড |
| 9 | এভিডিডি | অ্যানালগ সার্কিটের জন্য শক্তি |
| 10 | জিএনডি | মাটি |
| 11 | ডি৩পি | এমআইপিআই ডেটা ইনপুট। |
| 12 | D3N | এমআইপিআই ডেটা ইনপুট। |
| 13 | জিএনডি | মাটি |
| 14 | ডি২পি | এমআইপিআই ডেটা ইনপুট। |
| 15 | ডি২এন | এমআইপিআই ডেটা ইনপুট। |
| 16 | জিএনডি | মাটি |
| 17 | CLKP | এমআইপিআই ঘড়ির ইনপুট |
| 18 | CLKN | এমআইপিআই ঘড়ির ইনপুট |
| 19 | জিএনডি | মাটি |
| 20 | ডি১পি | এমআইপিআই ডেটা ইনপুট। |
| 21 | D1N | এমআইপিআই ডেটা ইনপুট। |
| 22 | জিএনডি | মাটি |
| 23 | D0P | এমআইপিআই ডেটা ইনপুট। |
| 24 | D0N | এমআইপিআই ডেটা ইনপুট। |
| 25 | জিএনডি | মাটি |
| 26 | এসটিবিওয়াইবি | স্ট্যান্ডবাই মোডে। এসটিবিওয়াইবি = ′′এইচএক্সএক্সএক্সএক্সএক্সএক্সএক্সএক্সএক্সএক্সএক্সএক্সএক্সএক্সএক্সএক্সএক্সএক্সএক্সএক্সএক্সএক্সএক্সএক্সএক্সএক্সএক্সএক্সএক্সএক্সএক্সএক্সএক্সএক্সএক্সএক্সএক্সএক্সএক্সএক্সএক্সএক্সএক্সএক্সএক্সএক্সএক্সএক্সএক্সএক্সএক্সএক্সএক্সএক্সএক্সএক্সএক্সএক্সএক্সএক্সএক্সএক্সএক্সএক্সএক্সএক্সএক্সএক্সএক্সএক্সএক্সএক্সএক্সএক্সএক্সএক্সএক্সএক্সএক্সএক্স STBYB = ′′L′′, টাইমিং কন্ট্রোলার, সোর্স ড্রাইভার বন্ধ হয়ে যাবে, সমস্ত আউটপুট GND। |
| 27 | রিসেট | গ্লোবাল রিসেট পিন. রিসেট স্টেটে প্রবেশ করতে অ্যাক্টিভ লো. স্বাভাবিকভাবে উচ্চ টানুন. স্থিতিশীলতার জন্য একটি আরসি রিসেট সার্কিটের সাথে সংযোগ স্থাপন। |
| 28 | VDD ((1.8V) | ডিজিটাল সার্কিট |
| 29 | VDD ((1.8V) | ডিজিটাল সার্কিট |
| 30 | VCOMIN | সাধারণ ভোল্টেজ |

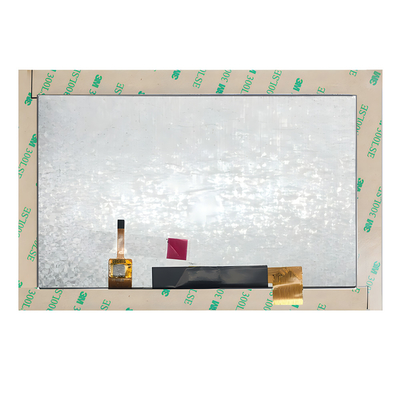

টিএফটি এলসিডি মডিউল 7 "ইঞ্চি 1024x600 এমআইপিআই ইন্টারফেস আইপিএস সিটিপি পণ্য চিত্র সহ
অনুরূপ পণ্য
|
আকার |
বিস্তারিত |
আমাদের পি/এন |
|
৭ ইঞ্চি |
800x480ল্যান্ডস্কেপ টাইপ,কন্ট্রোল বোর্ড সহ |
SF-TC700I-9239C-T |
|
৭ ইঞ্চি |
1024x600 ল্যান্ডস্কেপ টাইপ, সিটিপি সহ বা ছাড়া, আরজিবি ইন্টারফেস |
SF-TC700B-8619A-N/CT |
|
৭ ইঞ্চি |
1024x600 ল্যান্ডস্কেপ টাইপ, সিটিপি সহ বা ছাড়াই, এমআইপিআই ইন্টারফেস |
SF-TO700B-8857A-N/CT |
|
৭ ইঞ্চি |
1024x600 ল্যান্ডস্কেপ টাইপ, সিটিপি সহ বা ছাড়া, আরজিবি ইন্টারফেস |
SF-TO700B-8834A-CT |
