পণ্যের বিবরণ:
|
| পণ্য: | 4 ইঞ্চি সার্কুলার TFT LCD | ইন্টারফেস: | MIPI (কাস্টমাইজযোগ্য) |
|---|---|---|---|
| টাচ স্ক্রিন: | সিটিপি অপশনাল | দেখার দিক: | আইপিএস (80/80/80/80) |
| পিন নাম্বার: | 30 পিন | মডিউল আকার: | 105.3x109.61x2.3 মিমি |
| সক্রিয় এলাকা: | 101.92 মিমি ব্যাস | সারফেস লুমিনেন্স: | ৫০০-১০০০ সিডি/এম২ (নিট) |
| অপারেটিং টেম্প।: | -30℃ থেকে +85℃ | LED লাইফটাইম: | 40,000 ঘন্টা |
| বিশেষভাবে তুলে ধরা: | গাড়ির ড্যাশবোর্ড টিএফটি এলসিডি,৪ ইঞ্চি গোলাকার টিএফটি এলসিডি,অটোমোটিভ গ্রেড সার্কুলার এলসিডি |
||

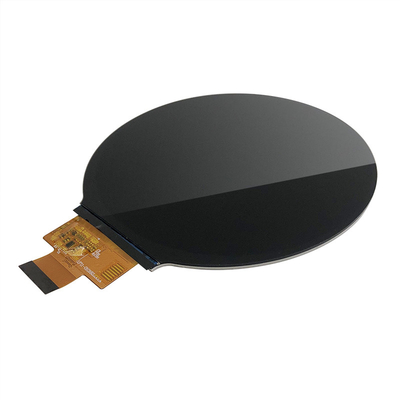

4 ইঞ্চি গোলাকার টিএফটি এলসিডি, এমআইপিআই ইন্টারফেসের সাথে অটোমোটিভ গ্রেড সার্কুলার এলসিডি, 500-1000 নিট উজ্জ্বলতা
গাড়ির ড্যাশবোর্ডের জন্য
পণ্যের বর্ণনা
সেফ টেক এসএফ-টিও৪০০এক্সসি-৮৯৯৬এ২-এন একটি অটোমোটিভ গ্রেড টিএফটি এলসিডি ডিসপ্লে যা গাড়ির ড্যাশবোর্ডের জন্য ব্যাপকভাবে ব্যবহৃত হয়। এর তির্যক আকার 4 ইঞ্চি, 720x720 পিক্সেল ডিসপ্লে রেজোলিউশন সহ। এটি এমআইপিআই ইন্টারফেস সমর্থন করে,এবং সরবরাহ ভোল্টেজ (ভিডিডি) 2 থেকে.৬ ভোল্ট থেকে ৩.৬ ভোল্ট, সাধারণত ২.৮ ভোল্ট
SF-TO400XC-8996A-N টিএফটি এলসিডি মডিউলটি 500-1000 নিট (সাধারণ মান) এর উজ্জ্বলতার সাথে বৃত্তাকার মোড। মডিউলটি পিসিএপি (প্রজেক্টেড ক্যাপাসিটিভ টাচ স্ক্রিন) বিকল্পের জন্যও উপলব্ধ।এটি -30°C থেকে +85°C তাপমাত্রায় কাজ করতে পারে;
| সাধারণ তথ্য | বিষয়বস্তু |
| এলসিডি ডিসপ্লে আকার (ভিন্নরেখা) | ৪ ইঞ্চি গোলাকার টিএফটি |
| মডিউল গঠন | টিএফটি প্রদর্শন |
| এলসিডি ডিসপ্লে টাইপ | টিএফটি/ট্রান্সমিসিভ |
| এলসিডি ডিসপ্লে মোড | সাধারণত কালো |
| প্রস্তাবিত দেখার দিক | আইপিএস সমস্ত দেখার কোণ |
| মডিউলের আকার (W×H×T) | 105.3x109.61x2.3 মিমি |
| সক্রিয় এলাকা (W × H) | 101.92 মিমি ব্যাসার্ধ |
| পিক্সেলের সংখ্যা (রেজোলিউশন) | 720RGB×720 পিক্সেল |
| মডিউল ইন্টারফেসের ধরন | এমআইপিআই ইন্টারফেস |
| অপারেটিং টেম্প। | -30°C থেকে +85°C |
| পৃষ্ঠের উজ্জ্বলতা | ১০০০ সিডি/মি২ |
| রঙের সংখ্যা | 16.7M |
| ব্যাকলাইটের ধরন | সাদা এলইডি |
পিন সংজ্ঞা
NO. PIN NAME বর্ণনা
1 LEDA LED অ্যানোড
2 LEDK1 LED ক্যাথোড
3 LEDK2 LED ক্যাথোড
4 ভিসিআই পাওয়ার সাপ্লাই 2.8 ~ 3.3V
5 IOVCC পাওয়ার সাপ্লাই 1.8V-2.0V
6 রিসেট এলসিএম রিসেট সংকেত
7 TE ট্রিপিং এফেক্ট আউটপুট
8 PWM LCD ড্রাইভার নিয়ন্ত্রণের জন্য PWM ফ্রিকোয়েন্সি আউটপুট।
৯ জিএনডি গ্রাউন্ড
10 D0P DSI-D0+ তথ্য সংকেত
11 D0N DSI-D0- তথ্য সংকেত
১২ জিএনডি গ্রাউন্ড
13 D1P DSI-D1+ তথ্য সংকেত
14 D1N DSI-D1- তথ্য সংকেত
১৫ জিএনডি গ্রাউন্ড
16 CLKP ডিএসআই-ক্লক+
17 CLKN ডিএসআই-ক্লক-
১৮ জিএনডি গ্রাউন্ড
19 D2P DSI-D2+ তথ্য সংকেত
20 D2N DSI-D2- ডেটা সংকেত
২১ জিএনডি গ্রাউন্ড
22 D3P DSI-D3+ তথ্য সংকেত
23 D3N DSI-D4- ডেটা সংকেত
২৪ জিএনডি জমি
25 TP_INT টাচ বিচ্ছিন্ন
26 টিপি_এসডিএ টাচ আইআইসি ডেটা সিগন্যাল
২৭ টিপি_এসসিএল টাচ আইআইসি ক্লক সিগন্যাল
28 TP_RESET টাচ রিসেট সিগন্যাল
29 TP_VCI টাচ পাওয়ার সাপ্লাই
30 TP_IOVCC টাচ পাওয়ার সাপ্লাই
লজিকাল ভিডিডি-র জন্য পাওয়ার সাপ্লাই ভোল্টেজ 0.3 ~ 3.6 ভি
ইনপুট ভোল্টেজ Vin VDD+0.3 V
অপারেটিং তাপমাত্রা Topr -30°C থেকে +85°C
সংরক্ষণের তাপমাত্রা Tstg -30°C থেকে +85°C
অপারেটিং ভোল্টেজ VDD ২.৬ ২.৮ ৩.৩ ভি
সরবরাহকারী বর্তমান IDD: 30 mA (VDD=2.8V,Ta=25°C)
ইনপুট ভোল্টেজঃ HIV 0.8VDD min- IL: 0.2VDD Max
ইনপুট ফুটোঃ
বর্তমান আইআইএলঃ -১.০-১.০ ইউএ (ভিআইএন=ভিডিডি বা ভিএসএস)

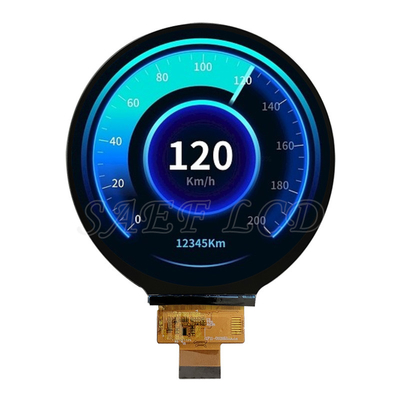

4 ইঞ্চি গোলাকার টিএফটি এলসিডি, এমআইপিআই ইন্টারফেসের সাথে অটোমোটিভ গ্রেড সার্কুলার এলসিডি, 500-1000 নিট উজ্জ্বলতা
গাড়ির ড্যাশবোর্ডের জন্য
প্রোডাক্ট ডায়াগ্রাম
4 ইঞ্চি গোলাকার টিএফটি এলসিডি, এমআইপিআই ইন্টারফেসের সাথে অটোমোটিভ গ্রেড সার্কুলার এলসিডি, 500-1000 নিট উজ্জ্বলতা
গাড়ির ড্যাশবোর্ডের জন্য
পণ্যের চিত্র
কারখানা ও সুবিধা
কেন আমাদের বেছে নিন
1আমরা এলসিডি ডিসপ্লে কাস্টম সমাধান প্রদান
আপনার পণ্যটির কি বিশেষ অ্যাপ্লিকেশন প্রয়োজনীয়তা, বৈদ্যুতিক স্পেসিফিকেশন, অপটিক্যাল স্পেসিফিকেশন, স্পর্শ বৈশিষ্ট্য, বা যান্ত্রিক মাত্রা রয়েছে যা কাস্টমাইজড ডিসপ্লে প্রয়োজন?SAEF আপনার কাস্টম LCD প্রয়োজনীয়তা পূরণ করতে পারেন.
2. টাচ স্ক্রিন এবং ডিসপ্লে জন্য মোট সমাধান
আপনি কি টাচ স্ক্রিন এবং ডিসপ্লে স্ক্রিন একত্রিত করার বিষয়ে উদ্বিগ্ন?এসএইএফ বায়ু ও অপটিক্যাল বন্ডিং পরিষেবা সহ রেসিসিভ এবং ক্যাপাসিটিভ মাল্টি-টচ সমাধান সহ কাস্টম এবং স্ট্যান্ডার্ড টাচ স্ক্রিন সরবরাহ করতে পারে.
3. গুণমান নির্ভরযোগ্যতার প্রতিশ্রুতি
SAEF ISO9001: 2015 এবং ISO14000 দ্বারা যোগ্যতা অর্জন করেছে, যা বিশ্বব্যাপী বাজারে RoHS, REACH এবং অন্যান্য পরিবেশগত নিয়ম পূরণ করে। আমরা উত্পাদন IQC,PQC এবং OQC পরিচালনার মাধ্যমে গুণমান নিশ্চিত করি,নির্ভরযোগ্যতা এবং বয়স পরীক্ষা.
4. দীর্ঘমেয়াদী সরবরাহ
সাধারণ পরিস্থিতিতে, আমরা যেসব পণ্যের প্রস্তাব দিচ্ছি সেগুলো পাঁচ বছরের বেশি সময় ধরে সরবরাহ করা যেতে পারে।আমরা আপনার দীর্ঘমেয়াদী সরবরাহের চাহিদা নিশ্চিত করার জন্য অগ্রিম বিকল্প পরিকল্পনা করব.
