পণ্যের বিবরণ:
|
| পণ্য: | 3.12 ইঞ্চি প্যাসিভ OLED | রেজোলিউশন: | 256x64 পিক্সেল রেজোলিউশন |
|---|---|---|---|
| ইন্টারফেস: | সমান্তরাল, SPI ঐচ্ছিক | ডিসপ্লে কালার: | সাদা, হলুদ |
| অপটিক্স: | সমস্ত দেখার কোণ | প্রদর্শন মোড: | প্যাসিভ ম্যাট্রিক্স |
| আউটলাইন আবছা.: | 88.00 (W) x27.80 (H) | ড্রাইভার আইসি: | SSD1322 |
| সক্রিয় এলাকা: | 76.78 (W) x 19.18 (H) | পিক্সেল পিচ: | 0.30 (W) x 0.30 (H) |
| অপারেটিং টেম্প: | -40°C থেকে +80°C | স্টোরেজ টেম্প।: | -40°C থেকে +85°C |
| সরবরাহ ভোল্টেজ: | 2.4 - 3.5 ভোল্ট | পিন নাম্বার: | 30 পিন |
| আইসি প্যাকেজের ধরন: | সিওএফ | মডিউল সংযোগের ধরন: | প্লাগ-ইন সংযোগ |
| কর্তব্য: | 1/64 | কমপ্লায়েন্স: | রিচ এবং RoHS অনুগত |
| বিশেষভাবে তুলে ধরা: | 3.১২। ওএলইডি ডিসপ্লে মডিউল,256*64 ডট OLED ডিসপ্লে মডিউল,সমান্তরাল OLED ডিসপ্লে মডিউল |
||

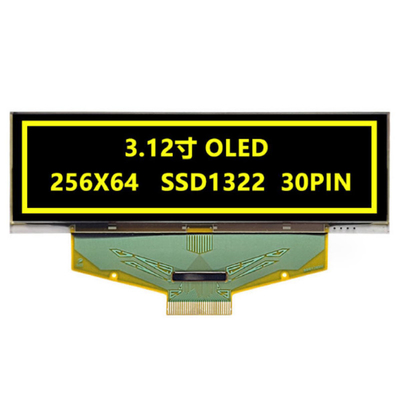

UG-5664ASWEF013.12" 256*64 পয়েন্টস ওএলইডি ডিসপ্লে মডিউল এসপিআই/প্যারালাল/আই২সি ইন্টারফেসের সাথেপ্রদর্শন বর্ণনা
জৈবিক আলোক নির্গত ডায়োড (ওএলইডি) একটি পরবর্তী প্রজন্মের প্রযুক্তি যা উজ্জ্বল, পরিষ্কার চিত্র এবং আরও নমনীয় প্রতিক্রিয়া সক্ষম করে। এই ওএলইডি 3.12 ইঞ্চি মডেল UG-5664ASWEF01 OLED ডিসপ্লে 256 x 64 পয়েন্ট পৃথক rmonochrome তৈরি করা হয়এই OLED মডিউলটি হালকা, কম শক্তি খরচ, ছোট আকারের এবং বিভিন্ন ইন্টারফেস বিকল্প রয়েছে; এটি ডিফল্ট এসপিআই, সমান্তরাল এবং আই 2 সি ইন্টারফেস।
সক্রিয় এলাকার মাত্রা ৩.১২ ইঞ্চি ব্যাসার্ধ, মডিউল মাত্রা ৮৮.০০ (ডাব্লু) এক্স ২৭.৮০ (এইচ) মিমি এবং সক্রিয় এলাকার মাত্রা ৭৬.৭৮ (ডাব্লু) এক্স ১৯.১৮ (এইচ) মিমি।12 ইঞ্চি OLED ডিসপ্লেতে একটি অন্তর্নির্মিত আইসি এসএসডি 1322 এবং 20 এর একটি উচ্চ বৈসাদৃশ্য অনুপাত রয়েছে,000:1. লজিক সরবরাহ ভোল্টেজ ব্যাপ্তি 2.4V-2.6V, 2.5V এর একটি সাধারণ মান সহ। এটি চিকিৎসা সরঞ্জাম, পিওএস সিস্টেম, হোয়াইট গুডস, হোম অ্যাপ্লিকেশন,শিল্প যন্ত্রপাতি, অটোমেশন, অডিও-ভিজুয়াল ডিসপ্লে সিস্টেম, ব্যক্তিগত যত্নের যন্ত্রপাতি, গৃহস্থালি পণ্য, অটোমোবাইল ডিসপ্লে, গতিশীল তথ্য প্রদর্শন এবং আরও অনেক কিছু।
বৈশিষ্ট্য
এই ৩.১২ ইঞ্চি ওএলইডি ডিসপ্লেতে ১০ মাইক্রোসেকেন্ডের দ্রুত প্রতিক্রিয়া সময় রয়েছে।
এই ৩.১২ ইঞ্চি ওএলইডি ২৫৬x৬৪ প্রোডাক্টটির "১৭৫ ডিগ্রি পর্যন্ত" অসীম দেখার কোণ রয়েছে।
এই ৩.১২ ইঞ্চি সমান্তরাল, এসপিআই ওএলইডি প্রোডাক্টের খুব পাতলা বেধ রয়েছে।
এই ৩.১২ ইঞ্চি সাদা / হলুদ OLED পণ্যটি প্রদর্শনের সময় ব্যাকলাইট করার প্রয়োজন নেই, এবং এটি স্ব-উজ্জ্বল।
এই ৩.১২ ইঞ্চি একক ওএলইডি প্রোডাক্টের উচ্চ উজ্জ্বলতা রয়েছে এবং এই প্রোডাক্টের কন্ট্রাস্ট রেসিও ২০০০ পর্যন্তঃ1.
এই 3.12 OLED 256x64 পণ্যটির একটি অতি প্রশস্ত অপারেটিং তাপমাত্রা পরিসীমা "-40 °C ~ 85 °C" রয়েছে।
এই SPI 3.12 ইঞ্চি OLED পণ্য কম শক্তি খরচ আছে - CO2 নির্গমন হ্রাস।
| পণ্যঃ | 3.12 ইঞ্চি প্যাসিভ OLED |
| রেজল্যুশন: | 256x64 পিক্সেল রেজোলিউশন |
| ইন্টারফেসঃ | সমান্তরাল, এসপিআই ঐচ্ছিক |
| প্রদর্শন মোডঃ | প্যাসিভ ম্যাট্রিক্স |
| প্রদর্শন রঙঃ | সাদা, হলুদ |
| অপটিক্সঃ | সকল দৃষ্টিকোণ |
| সক্রিয় এলাকাঃ | 76.78 (W) X 19.18 (H) |
| রূপরেখা ডিম: | 88.00 (W) X27.80 (H) |
| পিক্সেল পিচঃ | 0.30 (W) X 0.30 (H) |
| অপারেটিং তাপমাত্রাঃ | -40°C থেকে +80°C |
| সঞ্চয়স্থানের তাপমাত্রাঃ | -40°C থেকে +85°C |
| সরবরাহ ভোল্টেজঃ | 2.4 - 3.5 ভোল্ট |
| মডিউল সংযোগের ধরনঃ | প্লাগ-ইন সংযোগ |
| ড্রাইভার আইসিঃ | এসএসডি ১৩২২ |
| পিন নম্বরঃ | ৩০ পিন |
| আইসি প্যাকেজ টাইপঃ | সিওএফ |
| দায়িত্ব: | 1/64 |
| সম্মতিঃ | REACH & RoHS মেনে চলুন |

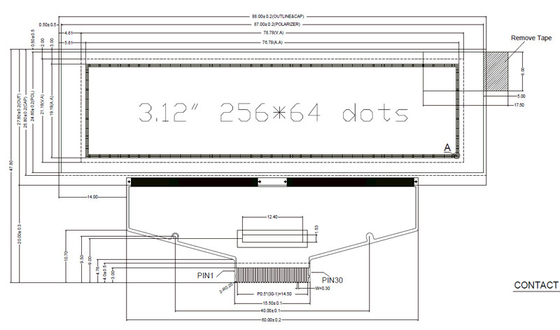

UG-5664ASWEF01 3.12 "ইঞ্চি 256x64 পিক্সেল রেজোলিউশন এসএসডি1322 সমান্তরাল এসপিআই II ইন্টারফেস অঙ্কন সহ সিওএফ ওএলইডি ডিসপ্লে
ডিসি বৈশিষ্ট্য
যদি অন্যথায় উল্লেখ না করা হয়, ভার্চুয়াল স্ট্রিং স্ট্রিং স্ট্রিং স্ট্রিং স্ট্রিং স্ট্রিং স্ট্রিং স্ট্রিং স্ট্রিং স্ট্রিং স্ট্রিং স্ট্রিং স্ট্রিং স্ট্রিং স্ট্রিং স্ট্রিং স্ট্রিং স্ট্রিং স্ট্রিং স্ট্রিং স্ট্রিং স্ট্রিং স্ট্রিং স্ট্রিং স্ট্রিং স্ট্রিং স্ট্রিং স্ট্রিং স্ট্রিং স্ট্রিং স্ট্রিং
(Ta = 22±3°C, 60±10%RH)
এসি বৈশিষ্ট্য
শর্তাবলীঃভিএসএসে ভোল্টেজের উল্লেখ, ভিডিডি=২.৪ থেকে ২.৬ ভিভিসিআই=২.৪ থেকে ৩.৫ ভি, টিএ = ২৫ সি
নোটঃ
(1) FOSC অভ্যন্তরীণ দোলকের ফ্রিকোয়েন্সি মানের জন্য দাঁড়িয়েছে এবং মানটি পরিমাপ করা হয় যখনকমান্ড B3h A[7:4] ডিফল্ট মানটিতে থাকে।
(2) D: বিভাজক অনুপাত (ডিফল্ট মান = 2) K: প্রতি সারির সময়ের জন্য প্রদর্শন ঘড়ির সংখ্যা (ডিফল্ট মান = 138)
বিস্তারিত বর্ণনার জন্য দয়া করে (সেট ডিসপ্লে ক্লক ডিভিশন রেসিও/অসিলেটর ফ্রিকোয়েন্সি, বি 3 এইচ) দেখুন।
ইলেক্ট্রো-অপটিক্যাল বৈশিষ্ট্য
নিচের সমস্ত তথ্য শর্তের উপর ভিত্তি করে (Ta = 22±3°C,60±10%RH) ।

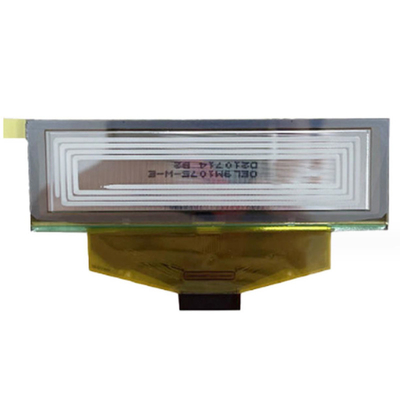

UG-5664ASWEF01 3.12 "ইঞ্চি 256x64 পিক্সেল রেজোলিউশন এসএসডি1322 সমান্তরাল এসপিআই II ইন্টারফেস সহ সিওএফ ওএলইডি ডিসপ্লে পণ্যের চিত্র
এসএইএফ টেকনোলজি একটি পেশাদার ওএলইডি মডিউল সরবরাহকারী
আমরা স্ট্যান্ডার্ড প্যাসিভ ম্যাট্রিক্স OLED (PMOLED) / OLED ডট ম্যাট্রিক্স ডিসপ্লে এবং কাস্টম ডিজাইনের চরিত্র OLED মডিউল, গ্রাফিক OLED ডিসপ্লে এবং OLED ডিসপ্লে প্যানেল সরবরাহ করি।যান্ত্রিক কাঠামো বোর্ডে চিপ অন্তর্ভুক্ত (COB), চিপ অন গ্লাস (সিওজি), এবং টিএবি (টেপ অটোমেটেড বন্ডড) প্রকার। গ্রাহকরা সহজেই এসটিএন এলসিডি থেকে ওএলইডি ডিসপ্লেতে অ্যাপ্লিকেশনগুলি আপগ্রেড করতে পারেন। এসএইএফ ওএলইডি মডিউলগুলি সমস্ত গুরুত্বপূর্ণ সুবিধা সহ বৈশিষ্ট্যযুক্ত:
· দ্রুততর প্রতিক্রিয়া সময় ¢ +২৫ °C এ ১০ μsec.
· সীমাহীন দেখার কোণ 175 ডিগ্রি পর্যন্ত
· পাতলা ∙ ব্যাকলাইটের প্রয়োজন নেই, স্বয়ংক্রিয়ভাবে নির্গত
· উচ্চ উজ্জ্বলতা
· উচ্চ কন্ট্রাস্ট রেসিও000০১
· বিস্তৃত অপারেশন তাপমাত্রা ∙-৪০ °C ~ ৮০ °C
· কম শক্তি খরচ
SAEF টেকনোলজির গ্রাফিক OLED ডিসপ্লে তিনটি যান্ত্রিক কাঠামোতে পাওয়া যায় যার মধ্যে রয়েছে COB, COG এবং TAB প্যাসিভ ম্যাট্রিক্স প্রযুক্তি।50x16 OLED গ্রাফিক ডিসপ্লেতে উপলব্ধ গ্রাফিক একরঙের OLED রেজোলিউশন, 64x128 OLED, 100x16 OLED, 100x32 গ্রাফিক OLED, 200x16 গ্রাফিক OLED, OLED 128x32, OLED প্রদর্শন 128x64, OLED 128x128, এবং 256x64 OLED প্রদর্শন।SAEF পণ্য পরিসীমা মধ্যে গ্রাফিক OLED প্রদর্শন বোর্ড নিয়ামক আছে এবং ইন্টারফেস সমান্তরাল অন্তর্ভুক্তএই OLED ডিসপ্লে মডিউলগুলির রেজোলিউশন / রঙের উপর নির্ভর করে 3V, বা 5V এর ভোল্টেজ রয়েছে।
এসএইএফ 0.42 "থেকে 5.5" OLED আকারের একটি বিস্তৃত OLED ডিসপ্লে মডিউল সরবরাহ করে, যেমন 0.42 "মাইক্রো OLED ডিসপ্লে, 0.49" OLED ডিসপ্লে, 0.5" OLED ডিসপ্লে, 0.54" OLED ডিসপ্লে, 0.66" মিনি OLED ডিসপ্লে,0.69" OLED, 0.77" OLED ডিসপ্লে, 0.87" OLED ডিসপ্লে মডিউল0.91" OLED ডিসপ্লে, 0.95" OLED, 0.96" OLED ডিসপ্লে, 1.5" OLED ডিসপ্লে, 2" OLED, 2.4" OLED, 2.7" OLED ডিসপ্লে, 3.12 ′′ OLED ডিসপ্লে, 5.৫" ওএলইডি ডিসপ্লে, এবং কাস্টম ডিজাইন সমাধান।
