পণ্যের বিবরণ:
|
| পণ্য: | 1.54 ইঞ্চি OLED এসএসডি 1309 | রেজোলিউশন: | 128x64 পিক্সেল রেজোলিউশন |
|---|---|---|---|
| প্রদর্শন মোড: | প্যাসিভ ম্যাট্রিক্স | ইন্টারফেস: | ৮-বিট ৬৮এক্সএক্স/৮০এক্সএক্স সমান্তরাল, ৪-ওয়্যার এসপিআই, আই২সি |
| ডিসপ্লে কালার: | সাদা, হলুদ, নীল | অপটিক্স: | সমস্ত দেখার কোণ |
| আউটলাইন আবছা.: | 42.04 x 27.22 x 1.45 মিমি | সক্রিয় এলাকা: | 35.052 × 17.516 (মিমি) |
| পিক্সেল পিচ: | 0.274 × 0.274 (মিমি) | অপারেটিং টেম্প: | -40°C থেকে +70°C |
| স্টোরেজ টেম্প।: | -40°C থেকে +85°C | ড্রাইভার আইসি: | SSD1309 |
| সরবরাহ ভোল্টেজ: | 1.65 - 3.3V | পিন নাম্বার: | 24 পিন |
| আইসি প্যাকেজের ধরন: | COG | মডিউল সংযোগের ধরন: | জিআইএফ |
| কর্তব্য: | 1/64 | কমপ্লায়েন্স: | রিচ এবং RoHS অনুগত |
| বিশেষভাবে তুলে ধরা: | ওএলইডি মনোক্রোম ডিসপ্লে,1.54 ইঞ্চি OLED ডিসপ্লে মডিউল |
||
1.54 ইঞ্চি OLED UG-2864KSWMG01 কন্ট্রোলার এসএসডি1309 প্যাসিভ ম্যাট্রিক্স মনোক্রোম 128 x 64 ZIF FPC সমান্তরাল, 4-ওয়্যার এসপিআই, আই 2 সি ইন্টারফেস
পণ্যের বর্ণনা
অর্গানিক লাইট-ইমিটিং ডায়োড (ওএলইডি) একটি নতুন প্রজন্মের প্রযুক্তি, আরও উজ্জ্বল এবং পরিষ্কার চিত্রগুলির সাথে আরও নমনীয় প্রতিক্রিয়া গতি। এই ওএলইডি 1.54" ইঞ্চি মডেল নং।UG-2864KSWMG01 OLইডি ডিসপ্লে 128 x 64 বিন্দু পৃথক একক রঙের তৈরি করা হয়। এই OLED মডিউল হালকা, কম শক্তি এবং ছোট, বিভিন্ন ইন্টারফেস ঐচ্ছিক আছে; এটি ডিফল্ট SPI, সমান্তরাল এবং I2C ইন্টারফেস.
সক্রিয় এলাকার আকার মডিউল মাত্রা সঙ্গে 1.54 ′′ তির্যক42.04 x 27.22 x 1.45 মিমি, সক্রিয় এলাকার মাত্রা35.052 × 17.516 মিমি।এই ১.৫৪ ইঞ্চি ওএলইডি ডিসপ্লেতে আইসি এসএসডি ১৩০৯ অন্তর্নির্মিত রয়েছে এবং উচ্চ বৈসাদৃশ্য অনুপাত ২০,০০০ঃ ১। লজিকাল সাপ্লাই ভোল্টেজ ১.৬৫ ভি-৩.৩ ভি থেকে শুরু হয়, সাধারণ মান ২.৮ ভি।এটি মেডিকেল ডিভাইসের মতো অ্যাপ্লিকেশনের জন্য মহান,পিওএস সিস্টেম, সাদা পণ্য, হোম অ্যাপ্লিকেশন, শিল্প যন্ত্রপাতি, অটোমেশন, অডিও / ভিজ্যুয়াল ডিসপ্লে সিস্টেম, ব্যক্তিগত যত্নের যন্ত্রপাতি, গৃহস্থালি পণ্য, অটোমোবাইল প্রদর্শন,গতিশীল তথ্য প্রদর্শন ইত্যাদি.
| পণ্যঃ | 1.54 ইঞ্চি OLED এসএসডি 1309 | রেজল্যুশন: | 128x64 পিক্সেল রেজোলিউশন |
|---|---|---|---|
| প্রদর্শন মোডঃ | প্যাসিভ ম্যাট্রিক্স | ইন্টারফেসঃ | ৮-বিট ৬৮এক্সএক্স/৮০এক্সএক্স সমান্তরাল, ৪-ওয়্যার এসপিআই, আই২সি |
| প্রদর্শন রঙঃ | সাদা, হলুদ, নীল | অপটিক্সঃ | সকল দৃষ্টিকোণ |
| রূপরেখা ডিম: | 42.04 X 27.22 X 1.45 মিমি | সক্রিয় এলাকাঃ | 35.052 × 17.516 (মিমি) |
| পিক্সেল পিচঃ | 0.274 × 0.274 (মিমি) | অপারেটিং তাপমাত্রাঃ | -40°C থেকে +70°C |
| সঞ্চয়স্থানের তাপমাত্রাঃ | -40°C থেকে +85°C | ড্রাইভার আইসিঃ | এসএসডি১৩০৯ |
| সরবরাহ ভোল্টেজঃ | 1৬৫-৩.৩ ভোল্ট | পিন নম্বরঃ | 24 পিন |
| আইসি প্যাকেজ টাইপঃ | সিওজি | মডিউল সংযোগের ধরনঃ | জিআইএফ |
| দায়িত্ব: | 1/64 | সম্মতিঃ | REACH & RoHS মেনে চলুন |
1.54 ইঞ্চি OLED UG-2864KSWMG01 কন্ট্রোলার এসএসডি1309 প্যাসিভ ম্যাট্রিক্স মনোক্রোম 128 x 64 জিআইএফ এফপিসি সমান্তরাল, 4-ওয়্যার এসপিআই, আই 2 সি ইন্টারফেস অঙ্কন

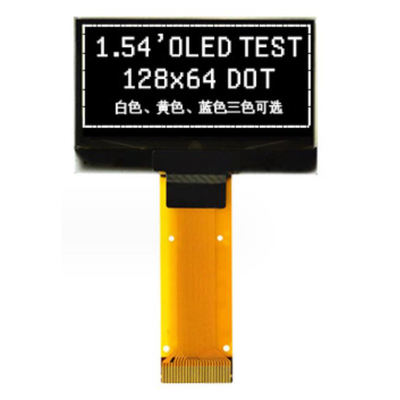

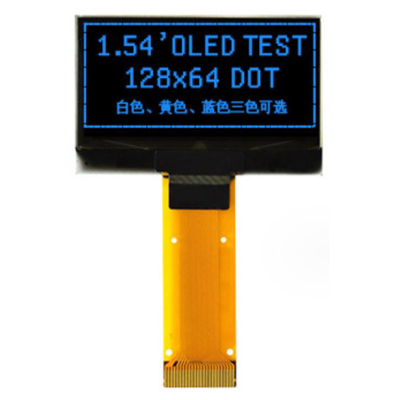

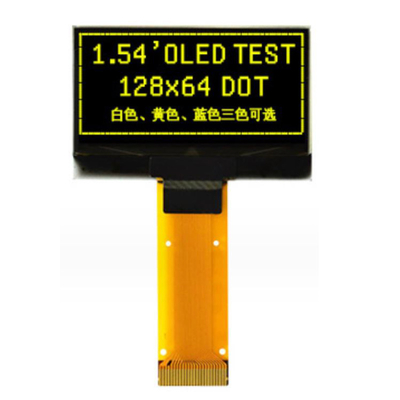

1.54 ইঞ্চি OLED UG-2864KSWMG01 কন্ট্রোলার এসএসডি1309 প্যাসিভ ম্যাট্রিক্স মনোক্রোম 128 x 64 জিআইএফ এফপিসি সমান্তরাল, 4-ওয়্যার এসপিআই, আই 2 সি ইন্টারফেস পণ্য চিত্র
ফাংশনাল স্পেসিফিকেশন
কমান্ডঃএসএসডি-১৩০৯ এর টেকনিক্যাল ম্যানুয়াল দেখুন
পাওয়ার আউট এবং পাওয়ার আপ সিকোয়েন্সঃ
OEL প্যানেলকে রক্ষা করতে এবং প্যানেলের জীবনকাল বাড়ানোর জন্য, ড্রাইভার আইসি পাওয়ার আপ/ডাউন রুটিনে চালু/বন্ধ করার সময় উচ্চ ভোল্টেজ এবং নিম্ন ভোল্টেজ পাওয়ার উত্সগুলির মধ্যে একটি বিলম্ব সময় অন্তর্ভুক্ত করা উচিত।এটি অপারেশন আগে / পরে চার্জ এবং নিষ্কাশন কর্ম সম্পন্ন করার জন্য OEL প্যানেল যথেষ্ট সময় দেয়.
সক্রিয় করুন
1ভিডিডি চালু করুন
2. ডিসপ্লে বন্ধ করুন
3. প্রারম্ভিকীকরণ
4. পরিষ্কার স্ক্রিন
5ভিসিসি চালু করো।
6. বিলম্ব 100ms
(যখন ভিসিসি স্থিতিশীল থাকে)
7. কমান্ডে প্রদর্শন পাঠান
পাওয়ার আউট সিকোয়েন্সঃ
1. ডিসপ্লে বন্ধ করুন
2ভিসিসি বন্ধ করুন।
3. বিলম্ব 100ms
(যখন VCC 0 পৌঁছানোর হয় এবং প্যানেল সম্পূর্ণরূপে
নির্গমন)
4ভিডিডি বন্ধ করুন।
ওএলইডি মডিউল সংরক্ষণের জন্য সতর্কতা
1. OLED মডিউল সংরক্ষণ করার সময়, নিম্নলিখিত সতর্কতা অবলম্বন করা প্রয়োজন।
i. সেগুলি একটি সিলযুক্ত পলিথিনের ব্যাগে শুকনো পদার্থের সাথে সংরক্ষণ করুন।
ii. এগুলি অন্ধকার জায়গায় সংরক্ষণ করুন। সূর্যালোক বা ফ্লুরোসেন্ট লাইটের সংস্পর্শে রাখবেন না, তাপমাত্রা 0 °C থেকে 35 °C এবং আপেক্ষিক আর্দ্রতা 40% আরএইচ থেকে 60% আরএইচ মধ্যে রাখুন।
iii. পোলারাইজার পৃষ্ঠ অন্য কোন বস্তুর সাথে যোগাযোগ করা উচিত নয় (আমরা আপনাকে অ্যান্টি-স্ট্যাটিক বিদ্যুতের পাত্রে সংরক্ষণ করার পরামর্শ দিই যেখানে তারা পাঠানো হয়েছিল) ।
2. অন্যান্য
i. যদি OLED মডিউলগুলি দীর্ঘ সময় ধরে কাজ করে থাকে তবে এটি উজ্জ্বলতা হ্রাসের কারণ হবে। দীর্ঘ সময়ের জন্য একই প্রদর্শন প্যাটার্নগুলি দেখানোর পরামর্শ দেওয়া হয় না,অন্যথায় প্রদর্শন প্যাটার্ন ভূত ইমেজ হিসাবে পর্দায় থাকতে পারে এবং এটি unrecoverable.
ii. স্ট্যাটিক বিদ্যুৎ ইত্যাদির ফলে ওএলইডি মডিউলগুলির পারফরম্যান্সের অবনতি হ্রাস করা।মডিউলগুলি পরিচালনা করার সময় নিম্নলিখিত বিভাগগুলি ধরে রাখা এড়ানোর জন্য যত্ন নিন.
- প্রিন্ট সার্কিট বোর্ডের এক্সপোজ করা এলাকা।
- টার্মিনাল ইলেক্ট্রোড বিভাগ.
