পণ্যের বিবরণ:
|
| পণ্য: | 2৪২ ইঞ্চি ওএলইডি | রেজোলিউশন: | 128 x 64 ডট রেজোলিউশন |
|---|---|---|---|
| কাচের ধরন: | OLED (জৈব আলো নির্গত ডায়োড) | অপটিক্স: | সমস্ত দেখার কোণ 80/80/80/80 |
| ইন্টারফেস: | I2C, SPI, 6800, 8080 ঐচ্ছিক | আউটলাইন আবছা.: | 60.50 × 73.00 × 2.00 মিমি (পোলারিজার সহ) |
| সক্রিয় এলাকা: | 55.01 × ২৭.৪৯ মিমি | পিক্সেল পিচ: | 0.43 × 0.43 (মিমি) |
| অপারেটিং টেম্প: | -40°C থেকে +70°C | স্টোরেজ টেম্প।: | -40°C থেকে +85°C |
| পিন নাম্বার: | 24 পিন | কন্ট্রোলার: | এসএসডি১৩০৯ অথবা সমমানের |
| চালানোর ধরণ: | ১/৬৪ ডিউটি চক্র | সংযোগকারী: | COG+FPC |
| কন্ট্রাস্ট অনুপাত: | 2000 : 1 ( ডার্ক রুম কনট্রাস্ট ) | কমপ্লায়েন্স: | রিচ এবং RoHS অনুগত |
| বিশেষভাবে তুলে ধরা: | 2.42 ইঞ্চি পিএমওএলইডি ডিসপ্লে,আই২সি/এসপিআই পিএমওএলইডি ডিসপ্লে |
||

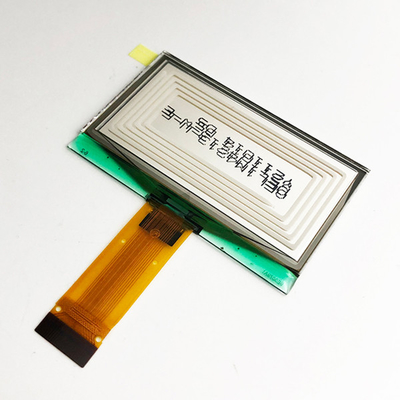

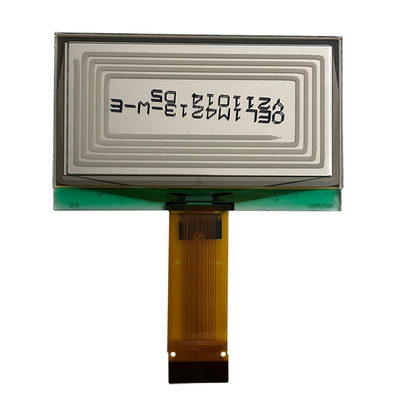

2.42 ইঞ্চি PMOLED ডিসপ্লে UG-2864ASWPG01 মডিউল, এসএসডি1309, আই 2 সি / এসপিআই 6800/8080 ইন্টারফেস
2.42 ইঞ্চি OLED ডিসপ্লে, 2.42 ইঞ্চি OLED 128x64 বর্ণনা
SAEF টেকনোলজি UG-2864ASWPG01 একটি2.42" OLED ডিসপ্লে। এটি COG OLED কাঠামোর সাথে 128x64 পিক্সেলের তৈরি।UG-2864ASWPG012.42 ইঞ্চি OLED ডিসপ্লেটি SSD1309 IC এর অন্তর্নির্মিত, এটি 6800, 8080, SPI এবং I2C ইন্টারফেসের মাধ্যমে যোগাযোগ করে। এই OLED COG মডিউলগুলি অতি পাতলা,হালকা ওজন এবং কম শক্তি খরচ যা হ্যান্ডহেল্ড যন্ত্রের জন্য মহান, মিটার, স্মার্ট গ্রিড, আইওটি ইত্যাদি।
ওএলইডি মডিউলটি -৪০ ডিগ্রি সেলসিয়াস থেকে +৭০ ডিগ্রি সেলসিয়াস তাপমাত্রায় কাজ করতে পারে; এর স্টোরেজ তাপমাত্রা -৪০ ডিগ্রি সেলসিয়াস থেকে +৮৫ ডিগ্রি সেলসিয়াস পর্যন্ত।
SAEF টেকনোলজির গ্রাফিক OLED ডিসপ্লে তিনটি যান্ত্রিক কাঠামোতে পাওয়া যায় যার মধ্যে রয়েছে COB, COG এবং TAB প্যাসিভ ম্যাট্রিক্স প্রযুক্তি।50x16 OLED গ্রাফিক ডিসপ্লেতে উপলব্ধ গ্রাফিক একরঙের OLED রেজোলিউশন, 64x128 OLED, 100x16 OLED, 100x32 গ্রাফিক OLED, 200x16 গ্রাফিক OLED, OLED 128x32, OLED প্রদর্শন 128x64, OLED 128x128, এবং 256x64 OLED প্রদর্শন।SAEF পণ্য পরিসীমা মধ্যে গ্রাফিক OLED প্রদর্শন বোর্ড নিয়ামক আছে এবং ইন্টারফেস সমান্তরাল অন্তর্ভুক্তএই OLED ডিসপ্লে মডিউলগুলির রেজোলিউশন / রঙের উপর নির্ভর করে 3V, বা 5V এর ভোল্টেজ রয়েছে।
এসএইএফ 0.49 "থেকে 5.5" OLED এর আকারের বিস্তৃত OLED ডিসপ্লে মডিউল সরবরাহ করে, যেমন 0.49 "মাইক্রো OLED ডিসপ্লে, 0.66" মিনি OLED ডিসপ্লে, 0.69" OLED, 0.91" OLED ডিসপ্লে, 0.95" OLED, 0.99" OLED ডিসপ্লে।৯৬" ওএলইডি ডিসপ্লে, 1.5 "ওএলইডি ডিসপ্লে, 2" ওএলইডি, 2.4 "ওএলইডি, 2.7 "ওএলইডি ডিসপ্লে, 5.5 "ওএলইডি ডিসপ্লে এবং কাস্টম ডিজাইন সমাধান।
| পণ্যঃ | 2৪২ ইঞ্চি ওএলইডি | রেজল্যুশন: | 128 X 64 ডট রেজোলিউশন |
|---|---|---|---|
| গ্লাসের ধরনঃ | OLED (অর্গানিক লাইট ইমিটিং ডায়োড) | অপটিক্সঃ |
সকল দৃষ্টিকোণ (80/80/80/80) |
| ইন্টারফেসঃ | I2C, SPI, 6800, 8080 ঐচ্ছিক | রূপরেখা ডিম: |
60.50 × 73.00 × 2.00 মিমি (পোলারাইজার সহ) |
| সক্রিয় এলাকাঃ | 55.01 × ২৭.৪৯ মিমি | পিক্সেল পিচঃ | 0.43 × 0.43 মিমি |
| অপারেটিং তাপমাত্রাঃ | -40°C থেকে +70°C | সঞ্চয়স্থানের তাপমাত্রাঃ | -40°C থেকে +85°C |
| পিন নম্বরঃ | 24 পিন | কন্ট্রোলার: | এসএসডি১৩০৯ অথবা সমতুল্য |
| ড্রাইভ মোডঃ | 1/64 কাজের চক্র | সংযোগকারী: | COG+FPC |
| কন্ট্রাস্ট রেসিওঃ |
২০০০: ১ (অন্ধকার রুম বিপরীতে) |
সম্মতিঃ | REACH & RoHS মেনে চলুন |
2.42 ইঞ্চি PMOLED ডিসপ্লে UG-2864ASWPG01 মডিউল, এসএসডি1309, আই 2 সি / এসপিআই 6800/8080 ইন্টারফেস
অঙ্কন
2.42 ইঞ্চি PMOLED ডিসপ্লে UG-2864ASWPG01 মডিউল, এসএসডি1309, আই 2 সি / এসপিআই 6800/8080 ইন্টারফেস

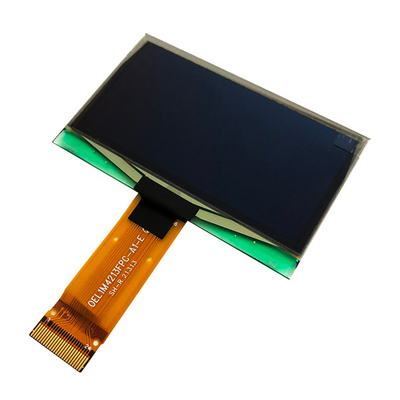

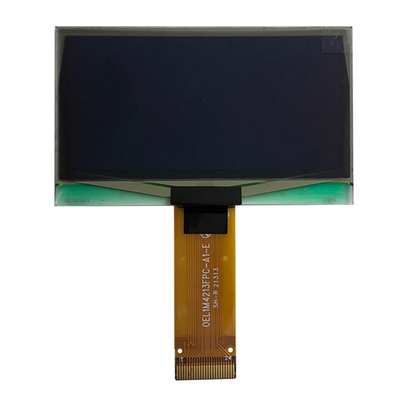

পণ্যের চিত্র
ফাংশনাল স্পেসিফিকেশন
কমান্ডঃএসএসডি-১৩০৯ এর টেকনিক্যাল ম্যানুয়াল দেখুন
পাওয়ার আউট এবং পাওয়ার আপ সিকোয়েন্সঃ
OEL প্যানেলকে রক্ষা করতে এবং প্যানেলের জীবনকাল বাড়ানোর জন্য, ড্রাইভার আইসি পাওয়ার আপ/ডাউন রুটিনে চালু/বন্ধ করার সময় উচ্চ ভোল্টেজ এবং নিম্ন ভোল্টেজ পাওয়ার উত্সগুলির মধ্যে একটি বিলম্ব সময় অন্তর্ভুক্ত করা উচিত।এটি অপারেশন আগে / পরে চার্জ এবং নিষ্কাশন কর্ম সম্পন্ন করার জন্য OEL প্যানেল যথেষ্ট সময় দেয়.
সক্রিয় করুন
1ভিডিডি চালু করুন
2. ডিসপ্লে বন্ধ করুন
3. প্রারম্ভিকীকরণ
4. পরিষ্কার স্ক্রিন
5ভিসিসি চালু করো।
6. বিলম্ব 100ms
(যখন ভিসিসি স্থিতিশীল থাকে)
7. কমান্ডে প্রদর্শন পাঠান
পাওয়ার আউট সিকোয়েন্সঃ
1. ডিসপ্লে বন্ধ করুন
2ভিসিসি বন্ধ করুন।
3. বিলম্ব 100ms
(যখন VCC 0 পৌঁছানোর হয় এবং প্যানেল সম্পূর্ণরূপে
নির্গমন)
4ভিডিডি বন্ধ করুন।
ওএলইডি মডিউল সংরক্ষণের জন্য সতর্কতা
1. OLED মডিউল সংরক্ষণ করার সময়, নিম্নলিখিত সতর্কতা অবলম্বন করা প্রয়োজন।
i. সেগুলি একটি সিলযুক্ত পলিথিনের ব্যাগে শুকনো পদার্থের সাথে সংরক্ষণ করুন।
ii. এগুলি অন্ধকার জায়গায় সংরক্ষণ করুন। সূর্যালোক বা ফ্লুরোসেন্ট লাইটের সংস্পর্শে রাখবেন না, তাপমাত্রা 0 °C থেকে 35 °C এবং আপেক্ষিক আর্দ্রতা 40% আরএইচ থেকে 60% আরএইচ মধ্যে রাখুন।
iii. পোলারাইজার পৃষ্ঠ অন্য কোন বস্তুর সাথে যোগাযোগ করা উচিত নয় (আমরা আপনাকে অ্যান্টি-স্ট্যাটিক বিদ্যুতের পাত্রে সংরক্ষণ করার পরামর্শ দিই যেখানে তারা পাঠানো হয়েছিল) ।
2. অন্যান্য
i. যদি OLED মডিউলগুলি দীর্ঘ সময় ধরে কাজ করে থাকে তবে এটি উজ্জ্বলতা হ্রাসের কারণ হবে। দীর্ঘ সময়ের জন্য একই প্রদর্শন প্যাটার্নগুলি দেখানোর পরামর্শ দেওয়া হয় না,অন্যথায় প্রদর্শন প্যাটার্ন ভূত ইমেজ হিসাবে পর্দায় থাকতে পারে এবং এটি unrecoverable.
ii. স্ট্যাটিক বিদ্যুৎ ইত্যাদির ফলে ওএলইডি মডিউলগুলির পারফরম্যান্সের অবনতি হ্রাস করা।মডিউলগুলি পরিচালনা করার সময় নিম্নলিখিত বিভাগগুলি ধরে রাখা এড়ানোর জন্য যত্ন নিন.
- প্রিন্ট সার্কিট বোর্ডের এক্সপোজ করা এলাকা।
- টার্মিনাল ইলেক্ট্রোড বিভাগ.
