পণ্যের বিবরণ:
|
| পণ্য: | 1.69" ইঞ্চি রঙের OLED | রেজোলিউশন: | 160x128 পিক্সেল রেজোলিউশন |
|---|---|---|---|
| প্রদর্শন মোড: | প্যাসিভ ম্যাট্রিক্স | ইন্টারফেস: | ৮-বিট ৬৮এক্সএক্স/৮০এক্সএক্স সমান্তরাল, ৪-ওয়্যার এসপিআই, আই২সি |
| ডিসপ্লে কালার: | পূর্ণ রঙ | অপটিক্স: | সমস্ত দেখার কোণ |
| আউটলাইন আবছা.: | 39.90 x 48.50 x 1.60 (মিমি) | সক্রিয় এলাকা: | 33.575 x 26.864 (মিমি) |
| পিক্সেল পিচ: | 0.07 x 0.21 (মিমি) | অপারেটিং টেম্প: | -40°C থেকে +70°C |
| স্টোরেজ টেম্প।: | -40°C থেকে +85°C | ড্রাইভার আইসি: | এসএসডি ১৩৩৩ |
| লজিকের জন্য সরবরাহ ভোল্টেজ: | 1.৬৫-৩.৫ ভোল্ট | পিন নাম্বার: | 30 পিন |
| আইসি প্যাকেজের ধরন: | সিওএফ | মডিউল সংযোগের ধরন: | জিআইএফ |
| কর্তব্য: | 1/128 | কমপ্লায়েন্স: | রিচ এবং RoHS অনুগত |
| বিশেষভাবে তুলে ধরা: | 160x128 রঙিন OLED,1.69 ইঞ্চি রঙিন ওএলইডি |
||
1.69 ইঞ্চি ফুল কালার ওএলইডি 160x128 পিক্সেল এসএসডি1333 ড্রাইভার আইসি পণ্যের ভূমিকা
অর্গানিক লাইট-ইমিটিং ডায়োড (ওএলইডি) একটি নতুন প্রজন্মের প্রযুক্তি, আরও উজ্জ্বল এবং পরিষ্কার চিত্রগুলির সাথে আরও নমনীয় প্রতিক্রিয়া গতি। এই ওএলইডি 1.69 ইঞ্চি মডেল নং।UG-6028GDEFF01 OLইডি ডিসপ্লে 160 x 128 ডট পৃথক একক রঙের তৈরি করা হয়। এই OLED মডিউল হালকা, কম শক্তি এবং ছোট, বিভিন্ন ইন্টারফেস ঐচ্ছিক আছে; এটি ডিফল্ট SPI,সমান্তরাল এবং আই২সি ইন্টারফেস.
সক্রিয় এলাকার আকার মডিউল মাত্রা সঙ্গে 1.69 ′′ তির্যক39.90 x 48.50 x 1.60 (মিমি), সক্রিয় এলাকার মাত্রা33.575 x 26.864 (মিমি) ।এই ১.৬৯ ইঞ্চি ওএলইডি ডিসপ্লেতে বিল্ট-ইন আইসি এসএসডি ১৩৩৩ রয়েছে এবং উচ্চ বৈসাদৃশ্য অনুপাত ২০,০০০: ১। লজিকাল সাপ্লাই ভোল্টেজ ১.৬৫ ভি-৩.৫ ভি থেকে শুরু হয়, সাধারণ মান ৩ ভি।এটি মেডিকেল ডিভাইসের মতো অ্যাপ্লিকেশনের জন্য মহান,পিওএস সিস্টেম, সাদা পণ্য, হোম অ্যাপ্লিকেশন, শিল্প যন্ত্রপাতি, অটোমেশন, অডিও / ভিজ্যুয়াল ডিসপ্লে সিস্টেম, ব্যক্তিগত যত্নের যন্ত্রপাতি, গৃহস্থালি পণ্য, অটোমোবাইল প্রদর্শন,গতিশীল তথ্য প্রদর্শন ইত্যাদি.
| পণ্যঃ | 1.69 ইঞ্চি রঙিন OLED | রেজল্যুশন: | 160x128 পিক্সেল রেজোলিউশন |
|---|---|---|---|
| প্রদর্শন মোডঃ | প্যাসিভ ম্যাট্রিক্স | ইন্টারফেসঃ | ৮-বিট ৬৮এক্সএক্স/৮০এক্সএক্স সমান্তরাল, ৪-ওয়্যার এসপিআই, আই২সি |
| প্রদর্শন রঙঃ | পূর্ণ রঙ | অপটিক্সঃ | সকল দৃষ্টিকোণ |
| রূপরেখা ডিম: | 39.90 X 48.50 X 1.60 (মিমি) | সক্রিয় এলাকাঃ | 33.575 X 26.864 (মিমি) |
| পিক্সেল পিচঃ | 0.07 X 0.21 (মিমি) | অপারেটিং তাপমাত্রাঃ | -40°C থেকে +70°C |
| সঞ্চয়স্থানের তাপমাত্রাঃ | -40°C থেকে +85°C | ড্রাইভার আইসিঃ | এসএসডি ১৩৩৩ |
| সরবরাহ ভোল্টেজ লজিকের জন্যঃ | 1.৬৫-৩.৫ ভোল্ট | পিন নম্বরঃ | ৩০ পিন |
| আইসি প্যাকেজ টাইপঃ | সিওএফ | মডিউল সংযোগের ধরনঃ | জিআইএফ |
| দায়িত্ব: | 1/128 | সম্মতিঃ | REACH & RoHS মেনে চলুন |
অপারেশনের জন্য সরবরাহ ভোল্টেজ ((VDD ): -0.3- 4 V
I/O পিনের জন্য সরবরাহ ভোল্টেজ ((VDDIO): -0.3 - 4 V
প্রদর্শনের জন্য সরবরাহ ভোল্টেজ ((VDDH): -0.3 - 15 V
লাইফ টাইম (৮০ সিডি/এম২): ১০,০০০ ঘন্টা
> উপরের সমস্ত ভোল্টেজ ¥VSS = 0V ¥ এর উপর ভিত্তি করে।
> যখন এই মডিউলটি উপরের পরম সর্বোচ্চ ক্ষমতা ছাড়িয়ে ব্যবহৃত হয়, তখন মডিউলটির স্থায়ী ভাঙ্গন ঘটতে পারে।এই মডিউলটি সেকশন ৩ অনুযায়ী ব্যবহার করা উচিত।. Optics Optics এবং বৈদ্যুতিক বৈশিষ্ট্য. যদি এই মডিউলটি এই অবস্থার বাইরে ব্যবহার করা হয় তবে মডিউলটির ত্রুটি হতে পারে এবং মডিউলের নির্ভরযোগ্যতা খারাপ হতে পারে।
> সংজ্ঞায়িত তাপমাত্রা পরিসীমাতে পোলারাইজার অন্তর্ভুক্ত নয়। পোলারাইজারের সর্বোচ্চ প্রতিরোধযোগ্য তাপমাত্রা 80C হওয়া উচিত।
> ভিসিসি = 14.0 ভি, টা = 25 ডিগ্রি সেলসিয়াস, 50% চেকারবোর্ড। সফ্টওয়্যার কনফিগারেশন বিভাগ 4.5 প্রারম্ভিকীকরণ অনুসরণ করে। জীবনকালের শেষটি প্রাথমিক উজ্জ্বলতার 50% হিসাবে নির্দিষ্ট করা হয়েছে।ঘরের তাপমাত্রায় গড় অপারেটিং জীবন উচ্চ তাপমাত্রা অবস্থার মধ্যে ত্বরিত অপারেশন দ্বারা অনুমান করা হয়.
1.69 ইঞ্চি ফুল কালার ওএলইডি 160x128 পিক্সেল এসএসডি1333 ড্রাইভার আইসি পণ্যের অঙ্কন

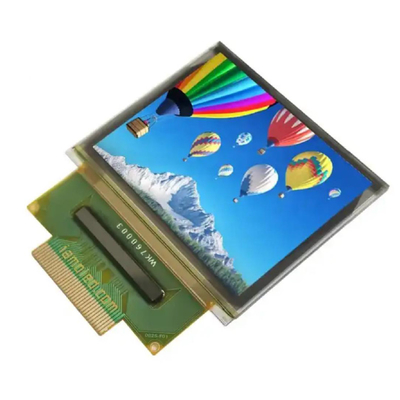

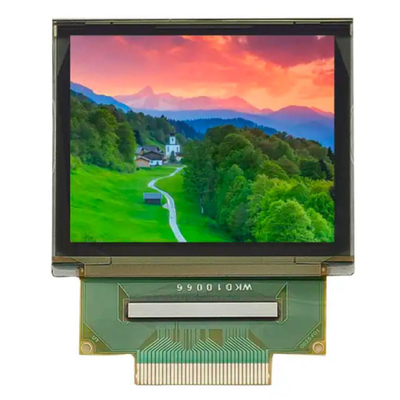

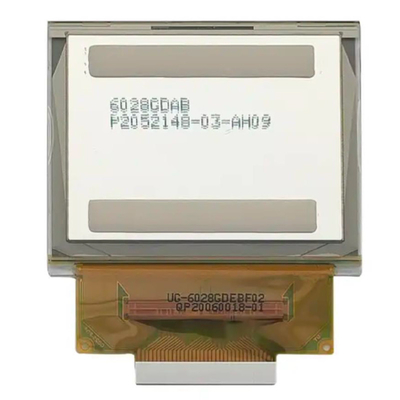

1.69 ইঞ্চি ফুল কালার ওএলইডি 160x128 পিক্সেল এসএসডি1333 ড্রাইভার আইসি পণ্যের চিত্র
OEL ডিসপ্লে মডিউলের জন্য নকশা সতর্কতা
1) পরম সর্বোচ্চ রেটিং হল OEL ডিসপ্লে মডিউলের জন্য যে রেটিং অতিক্রম করা যাবে না এবং যদি এই মান অতিক্রম করা হয়, প্যানেল ক্ষতি হতে পারে।
২) গোলমালের কারণে ত্রুটিগুলি প্রতিরোধ করার জন্য, ভিআইএল এবং এইচআইভি স্পেসিফিকেশনগুলি পূরণ করতে এবং একই সাথে সিগন্যাল লাইন ক্যাবলটি যতটা সম্ভব সংক্ষিপ্ত করতে মনোযোগ দিন।
3) আমরা আপনাকে পাওয়ার সার্কিট (ভিডিডি) এ অতিরিক্ত বর্তমান প্রতিরোধ ইউনিট (ফিউজ, ইত্যাদি) ইনস্টল করার পরামর্শ দিই। (প্রস্তাবিত মানঃ 0.5A)
৪) প্রতিবেশী ডিভাইসগুলির সাথে পারস্পরিক গোলমালের হস্তক্ষেপ এড়ানোর জন্য পর্যাপ্ত মনোযোগ দিন।
৫) ইএমআই-র ক্ষেত্রে, মূলত সরঞ্জামের দিক থেকে প্রয়োজনীয় ব্যবস্থা গ্রহণ করা।
6) OEL ডিসপ্লে মডিউলটি মেইনটেন করার সময়, বাইরের প্লাস্টিকের হাউজিং বিভাগটি মেইনটেন করুন।
৭) OEL ডিসপ্লে মডিউলের পাওয়ার সাপ্লাই যদি OEL ডিসপ্লে প্যানেল কাজ করার সময় প্রধান ব্যাটারি বের করার মত ত্রুটির কারণে জোর করে বন্ধ হয়ে যায়,আমরা এই OEL ডিসপ্লে মডিউলের মানের গ্যারান্টি দিতে পারি না.
8) আইসি চিপের পিছনের মুখের সাথে সংযুক্ত হওয়া বৈদ্যুতিক সম্ভাব্যতা নিম্নরূপ হওয়া উচিতঃ এসএসডি 1333
* উপরের থেকে অন্য কোন সম্ভাবনার সাথে সংযোগ (যোগাযোগ) আইসির ছিটকে যাওয়ার কারণ হতে পারে।
