1.5 ইঞ্চি 128x128 পয়েন্ট 262k রঙিন AMOLED প্রদর্শন ZIF টাইপ UG-2828GDEDF11 SSD1351 কন্ট্রোলার

SFOS150TW-7100AN স্পেসিফিকেশন.pdf

1.5 ইঞ্চি OLED ডিসপ্লে, 128x128 ডট 262k রঙিন AMOLED ডিসপ্লে SSD1351পণ্যের ভূমিকা

পণ্যের দ্রুত পর্যালোচনা

মডেল নংUG-2828GDEDF11

টাইপঃ গ্রাফিক
কাঠামোঃ সিওজি
আকারঃ1.5 ইঞ্চি
¢128 x 128 ডট ম্যাট্রিক্স
আইসিঃ এসএসডি১৩৫১
৩ ভোল্ট পাওয়ার সাপ্লাই
¥1/128 শুল্ক
ইন্টারফেসঃ ৮০৮০, এসপিআই, আই২সি
প্রদর্শন রঙঃ পূর্ণ রঙ


বর্ণনা

অর্গানিক লাইট-ইমিটিং ডায়োড (ওএলইডি) একটি নতুন প্রজন্মের প্রযুক্তি, আরও উজ্জ্বল এবং পরিষ্কার চিত্রগুলির সাথে আরও নমনীয় প্রতিক্রিয়া গতি। এই ওএলইডি 1.5 ইঞ্চি মডেল নং।UG-2828GDEDF11 OLED ডিসপ্লে 120 x 128 বিন্দু পৃথক একক রঙের তৈরি করা হয়. এই OLED মডিউল হালকা, কম শক্তি এবং ছোট, বিভিন্ন ইন্টারফেস ঐচ্ছিক আছে; এটি ডিফল্ট এসপিআই, সমান্তরাল এবং আই 2 সি ইন্টারফেস।

সক্রিয় এলাকার আকার 1.5 ′′ ব্যাসার্ধ, মডিউল মাত্রা 33.80 × 34.00 × 1.60 (মিমি), সক্রিয় এলাকা মাত্রা 26.855 × 26.864 (মিমি) । এই 1.৫ ইঞ্চি OLED ডিসপ্লেতে অন্তর্নির্মিত IC SSD1315 আছে এবং উচ্চ কন্ট্রাস্ট রেশিয়ো 20,000: 1. লজিকাল সরবরাহ ভোল্টেজ 1.65V-3.5V থেকে পরিসীমা, সাধারণ মান 3V হয়। এটি চিকিৎসা ডিভাইস, পিওএস সিস্টেম, হোয়াইট পণ্য, হোম অ্যাপ্লিকেশন,শিল্প যন্ত্র, অটোমেশন, অডিও / ভিজ্যুয়াল ডিসপ্লে সিস্টেম, ব্যক্তিগত যত্নের সরঞ্জাম, গৃহস্থালি পণ্য, অটোমোবাইল প্রদর্শন, গতিশীল তথ্য প্রদর্শন ইত্যাদি

বৈশিষ্ট্যঃ

অপারেশনের জন্য সরবরাহ ভোল্টেজ ((VDD ): -0.3- 4 V
I/O পিনের জন্য সরবরাহ ভোল্টেজ ((VDDIO): -0.3 - 4 V
প্রদর্শনের জন্য সরবরাহ ভোল্টেজ ((VDDH): -0.3 - 15 V
লাইফ টাইম (৮০ সিডি/এম২): ১০,০০০ ঘন্টা

1.5 ইঞ্চি OLED ডিসপ্লে, 128x128 ডট 262k রঙিন AMOLED ডিসপ্লে SSD1351প্রোডাক্ট ডায়াগ্রাম

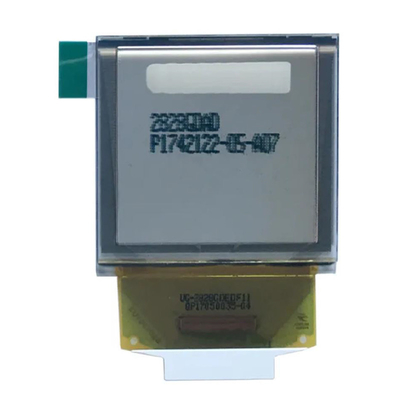

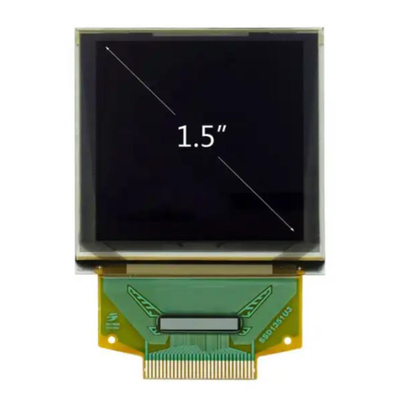

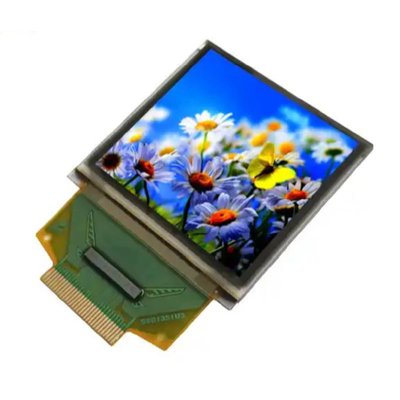

1.5 ইঞ্চি OLED ডিসপ্লে, 128x128 ডট 262k রঙিন AMOLED ডিসপ্লে SSD1351পণ্যের চিত্র

OEL ডিসপ্লে মডিউলের জন্য নকশা সতর্কতা

1) পরম সর্বোচ্চ রেটিং হল OEL ডিসপ্লে মডিউলের জন্য যে রেটিং অতিক্রম করা যাবে না এবং যদি এই মান অতিক্রম করা হয়, প্যানেল ক্ষতি হতে পারে।
২) গোলমালের কারণে ত্রুটিগুলি প্রতিরোধ করার জন্য, ভিআইএল এবং এইচআইভি স্পেসিফিকেশনগুলি পূরণ করতে এবং একই সাথে সিগন্যাল লাইন ক্যাবলটি যতটা সম্ভব সংক্ষিপ্ত করতে মনোযোগ দিন।
3) আমরা আপনাকে পাওয়ার সার্কিট (ভিডিডি) এ অতিরিক্ত বর্তমান প্রতিরোধ ইউনিট (ফিউজ, ইত্যাদি) ইনস্টল করার পরামর্শ দিই। (প্রস্তাবিত মানঃ 0.5A)
৪) প্রতিবেশী ডিভাইসগুলির সাথে পারস্পরিক গোলমালের হস্তক্ষেপ এড়ানোর জন্য পর্যাপ্ত মনোযোগ দিন।
৫) ইএমআই-র ক্ষেত্রে, মূলত সরঞ্জামের দিক থেকে প্রয়োজনীয় ব্যবস্থা গ্রহণ করা।
6) OEL ডিসপ্লে মডিউলটি মেইনটেন করার সময়, বাইরের প্লাস্টিকের হাউজিং বিভাগটি মেইনটেন করুন।
৭) OEL ডিসপ্লে মডিউলের পাওয়ার সাপ্লাই যদি OEL ডিসপ্লে প্যানেল কাজ করার সময় প্রধান ব্যাটারি বের করার মত ত্রুটির কারণে জোর করে বন্ধ হয়ে যায়,আমরা এই OEL ডিসপ্লে মডিউলের মানের গ্যারান্টি দিতে পারি না.
8) আইসি চিপের পিছনের মুখের সাথে সংযুক্ত হওয়া বৈদ্যুতিক সম্ভাব্যতা নিম্নরূপ হওয়া উচিতঃ এসএসডি 1315
* উপরের থেকে অন্য কোন সম্ভাবনার সাথে সংযোগ (যোগাযোগ) আইসির ছিটকে যাওয়ার কারণ হতে পারে।


অ্যামোলেড সম্পর্কে

ডিসপ্লেটি বাজারে প্রতিযোগিতামূলক কিনা তা পরীক্ষা করার জন্য পূর্ণ রঙের প্রদর্শন একটি গুরুত্বপূর্ণ লক্ষণ, তাই অনেকগুলি পূর্ণ রঙের প্রযুক্তিও OLED ডিসপ্লেতে প্রয়োগ করা হয়,প্যানেল টাইপ অনুযায়ী সাধারণত নিম্নলিখিত তিনটি আছে: আরজিবি পিক্সেল স্বাধীন আলো, রঙ ফিল্টার এবং হালকা রঙ রূপান্তর।

আরজিবি পিক্সেলগুলি স্বাধীনভাবে আলো নির্গত করে

স্বতন্ত্রভাবে আলো নির্গত করার জন্য আলোকসজ্জা উপকরণগুলির ব্যবহার বর্তমানে সর্বাধিক ব্যবহৃত রঙের মোড। এটি যথার্থ ধাতব ছায়া মাস্ক এবং সিসিডি পিক্সেল সারিবদ্ধকরণ প্রযুক্তির ব্যবহার, প্রথমে লাল প্রস্তুত,সবুজ, নীল তিনটি প্রাথমিক রঙের আলো নির্গত কেন্দ্র, এবং তারপর সত্য রঙ উত্পাদন করতে তিনটি রঙ সমন্বয় রঙ মিশ্রণ অনুপাত সামঞ্জস্য,যাতে তিন রঙের OLED উপাদান স্বাধীনভাবে একটি পিক্সেল গঠনের জন্য আলো নির্গত করে.

এই প্রযুক্তির মূল চাবিকাঠি হ'ল আলোকসজ্জা উপাদানের রঙ বিশুদ্ধতা এবং আলোকসজ্জার দক্ষতা উন্নত করা, পাশাপাশি ধাতব ছায়া মুখোশের খোদাই প্রযুক্তি উন্নত করা।

ওএলইডিগুলির মূল হিসাবে, জৈব অর্ধপরিবাহী আলো নির্গত উপকরণগুলিতে সাধারণত সংযুক্ত ছোট অণু, ধাতব জটিল এবং শক্ত সমতল কাঠামো সহ পলিমার থাকে।সাধারণভাবে ব্যবহৃত ট্রাইক্রোম্যাটিক উপকরণগুলির বৈশিষ্ট্য এবং শ্রেণিবিন্যাস নিম্নরূপঃ:

1. নীল আলোকসজ্জা উপাদান

নীল আলো সাধারণত প্রায় ৪৫০ এনএম তরঙ্গদৈর্ঘ্যে আলো নির্গত করে, যা প্রায় ২.৭৬ ইভি এর একটি ফোটন শক্তির সাথে মিলে যায়।নীল আলোকসজ্জা উপকরণগুলির সংমিশ্রণের মাত্রা কমসাধারণভাবে ব্যবহৃত নীল আলোর উপকরণগুলি হল TMTPEPA, BDPAS এবং ST-G1।

2সবুজ আলোকসজ্জা উপাদান

সবুজ আলোর আলোকসজ্জা তরঙ্গদৈর্ঘ্য প্রায় ৫৩২ এনএম, এবং সংশ্লিষ্ট ফোটন শক্তি প্রায় ২.৩৩ ইভি, এবং সাধারণভাবে ব্যবহৃত সবুজ আলো নির্গত উপকরণগুলি হল আলাক্৩, টিডিইটিই, কুমারিন, এনপিজিএল ইত্যাদি।

3. লাল আলোকসজ্জা উপাদান

লাল আলোর আলোকসজ্জা তরঙ্গদৈর্ঘ্য প্রায় ৬৫ এনএম, এবং সংশ্লিষ্ট ফোটন শক্তি ১.৯ ইভি, এবং তিনটি প্রাথমিক রঙের মধ্যে,হোমো এবং লুমোর মধ্যে পার্থক্য লাল আলো নির্গত উপাদানগুলির শক্তির মাত্রা সবচেয়ে ছোট, এবং সাধারণভাবে ব্যবহৃত লাল আলোর উপকরণ হল লাল ফ্লুরেন, পিটিপিপি, ডিসিজেটিবি এবং টিজ-জিএল।

জৈবিক ক্ষুদ্র অণুর আলোকসজ্জা উপকরণগুলির সবচেয়ে বড় সমস্যা হল যে RGB উপকরণগুলির জীবনকাল ব্যাপকভাবে পরিবর্তিত হয়, বিশেষ করে বিশুদ্ধতা,লাল এবং নীল উপাদানগুলির দক্ষতা এবং জীবনকাল উন্নত করা দরকারঅতএব, প্রধান আলোকসজ্জা উপাদানটির হাইব্রিডাইজেশনের মাধ্যমে, উচ্চ রঙের বিশুদ্ধতা, উচ্চ আলোক দক্ষতা এবং শক্তিশালী স্থিতিশীলতার সাথে নীল এবং লাল আলো পাওয়া যায়।পরিষ্কার আণবিক কাঠামো এবং আণবিক ওজন সহ ছোট অণুর আলোকসজ্জা উপকরণগুলির সাথে তুলনা করুন, the advantage of polymer luminescent materials is that their luminescence wavelengths can be adjusted by chemical modification to obtain various colors covering the entire visible range from blue to green to red, কিন্তু তাদের জীবনকাল ছোট অণু আলোকসজ্জা উপকরণ তুলনায় ছোট, এবং হালকা দক্ষতা এবং জীবনকাল উন্নত করা প্রয়োজন।

ওএলইডি ডিসপ্লেগুলির রঙিনতা, উচ্চ রেজোলিউশন এবং বৃহত অঞ্চল সহ, ধাতব ছায়া মাস্কের ইটচিং প্রযুক্তি সরাসরি ডিসপ্লে বোর্ডের চিত্রের গুণমানকে প্রভাবিত করে,তাই ধাতু ছায়া মাস্ক গ্রাফিক্সের মাত্রিক নির্ভুলতা এবং অবস্থানের নির্ভুলতার জন্য আরও কঠোর প্রয়োজনীয়তা উপস্থাপন করা হয়.

আরজিবি পিক্সেলের স্বাধীন নির্গমন সম্পর্কে, আমাদের পিক্সেলের বিন্যাস সম্পর্কে কথা বলতে হবে। বর্তমানে,স্যামসাং দ্বারা AMOLED স্ক্রিনে প্রতিনিধিত্ব করা পেন্টিল আরজিবি বিন্যাসটি সবচেয়ে সুপরিচিত, এই বিন্যাসের একক পিক্সেলটি স্ট্যান্ডার্ড আরজিবি বিন্যাসের চেয়ে আলাদা এবং বেশিরভাগ অ্যামোলেড স্ক্রিনগুলি প্রতিটি পিক্সেলের জন্য লাল-সবুজ বা নীল-সবুজ ব্যবহার করে,এবং তারপর বুদ্ধিমানভাবে উপ-পিক্সেল ভাগ যখন তারা পাশ পাশ সাজানো হয়, যাতে পুরো স্ক্রিন এখনও পূর্ণ রঙ প্রদর্শন অর্জন করে।

ত্রুটি

1. AMOLED পেন্টিল পিক্সেল বিন্যাস গ্রহণ করে, প্রকৃত রেজোলিউশন শুধুমাত্র নামমাত্র দুই তৃতীয়াংশ পৌঁছাতে পারে, নিম্ন dpi ক্ষেত্রে, granularity খুব ভারী হবে,এবং রঙিন বিন্দুগুলি কাছাকাছি থেকে দেখা যায়, এবং সমস্ত রঙ ব্লক সীমানা যেমন পাঠ্য, টেবিল, এবং গ্রাফিক্স কাছাকাছি পিক্সেল সাহায্যে আলো নির্গত করতে সাহায্য করার জন্য প্রদর্শিত হতে হবে,যার ফলে গুরুতর এবং অনিবার্য সমস্যা যেমন অস্পষ্ট প্রান্ত এবং রঙিন রঙ.

2. AMOLED এর সবুজ রঙের উপর জোর দেওয়া এটিকে খুব প্রাণবন্ত করে তোলে এবং দীর্ঘ সময়ের জন্য দেখা হলে চোখের ক্লান্তি সৃষ্টি করে। AMOLED এর রঙের তাপমাত্রায় (বা পেন্টিলের সাথে) সমস্যা রয়েছে।

3. AMOLED এর কন্ট্রাস্ট রেসিও অত্যন্ত উচ্চ, কিন্তু যখন একটি গাঢ় ছবি প্রদর্শন করা হয়, এটি বিশেষ করে গতিশীল ছবিতে রঙের প্যাচগুলির জন্য প্রবণ।এবং এর অতি-উচ্চ বৈসাদৃশ্য অংশে আসে অ-উজ্জ্বল কালো থেকে.

4. AMOLED এর প্রতিটি পিক্সেল একটি স্বাধীন নির্গমনকারী, তাই পক্বতা প্রক্রিয়ার সময়, বিভিন্ন পিক্সেল বিভিন্ন ডিগ্রী পক্বতা থাকতে পারে, যার ফলে বিভিন্ন উজ্জ্বলতা,তাই রঙ কাস্ট সমস্যা আরো জটিল হয়ে যাবে.

5. যখন ডিসপ্লে সাদা হয়, AMOLED LCD এর চেয়ে বেশি শক্তি খরচ করে, তাহলে AMOLED স্ক্রিনযুক্ত মোবাইল ফোনের UI কেন গাঢ় রঙের হয়?ইন্টারনেটে সার্ফিংয়ের মতো অ্যাপ্লিকেশনগুলির চিত্রগুলি, গেমস এবং ই-বুক প্রায় সবই উচ্চ উজ্জ্বলতার রঙের এবং বেশিরভাগ ওয়েবসাইটের ব্যাকগ্রাউন্ডের রঙ সাদা।

তাত্ত্বিকভাবে, প্রতি পিক্সেলের রঙের অভাব একটি বড় সমস্যা নয়, এবং প্রদর্শন ড্রাইভারটি সংলগ্ন একের সাথে প্রদর্শিত হতে পারে।

তবে, বাস্তবে, এটি সফ্টওয়্যারটির জন্য আরও চাহিদাপূর্ণ, এবং চিত্রটি শিল্পকর্ম এবং মুরা উত্পাদন করতে পারে।এছাড়াও ড্রাইভার প্রযুক্তি আছেনিম্নলিখিত OLED পিক্সেল ড্রাইভার সার্কিটগুলির সাধারণ নকশার একটি বর্ণনা।

(আরও পড়তে 1.45 ইঞ্চি পণ্যের বর্ণনা যান)
