পণ্যের বিবরণ:
|
| পণ্য: | 1.45 ইঞ্চি রঙিন OLED | রেজোলিউশন: | 160x128 পিক্সেল রেজোলিউশন |
|---|---|---|---|
| প্রদর্শন মোড: | প্যাসিভ ম্যাট্রিক্স | ইন্টারফেস: | ৮-বিট ৬৮এক্সএক্স/৮০এক্সএক্স সমান্তরাল, ৪-ওয়্যার এসপিআই, আই২সি |
| ডিসপ্লে কালার: | পূর্ণ রঙ | অপটিক্স: | সমস্ত দেখার কোণ |
| আউটলাইন আবছা.: | 35.80 x 30.80 x 1.60 (মিমি) | সক্রিয় এলাকা: | 28.78 x 23.024 (মিমি) |
| পিক্সেল পিচ: | 0.06 x 0.18 (মিমি) | অপারেটিং টেম্প: | -40°C থেকে +70°C |
| স্টোরেজ টেম্প।: | -40°C থেকে +85°C | ড্রাইভার আইসি: | এসএসডি ১৩৩৩ |
| লজিকের জন্য সরবরাহ ভোল্টেজ: | 1.৬৫-৩.৫ ভোল্ট | পিন নাম্বার: | 30 পিন |
| আইসি প্যাকেজের ধরন: | সিওএফ | মডিউল সংযোগের ধরন: | জিআইএফ |
| কর্তব্য: | 1/128 | কমপ্লায়েন্স: | রিচ এবং RoHS অনুগত |
| বিশেষভাবে তুলে ধরা: | 30 পিনের AMOLED ডিসপ্লে,1.45 ইঞ্চি AMOLED ডিসপ্লে,160x128 AMOLED প্রদর্শন |
||

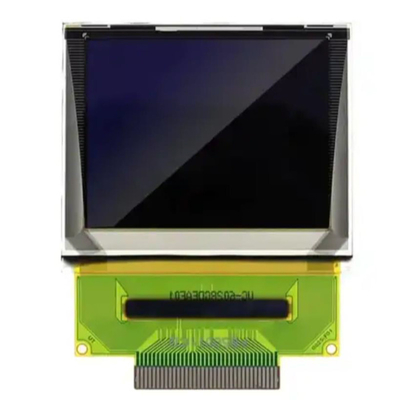

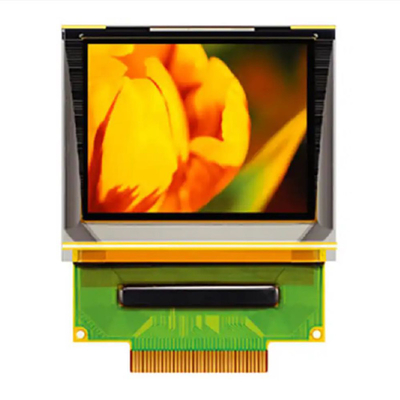

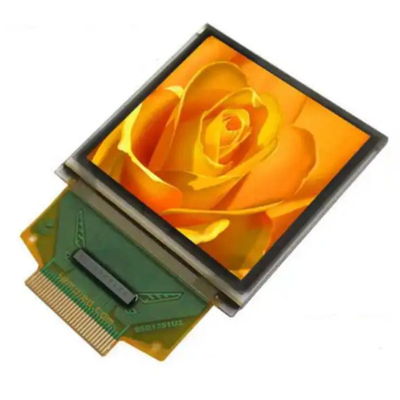

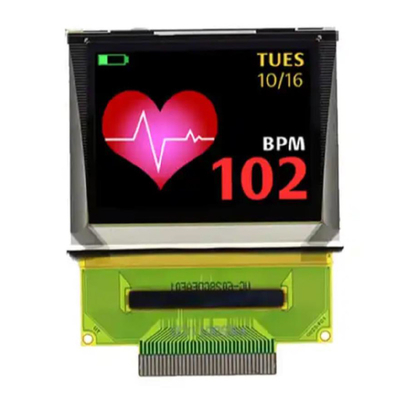

1.45 ইঞ্চি AMOLED UG-6028GDEEF01 এসএসডি ১৩৩৩ কন্ট্রোলার ১৬০x১২৮ প্যাসিভ ম্যাট্রিক্স ৩০ পিন জাইফ সংযোগপণ্যের বর্ণনা
অর্গানিক লাইট-ইমিটিং ডায়োড (ওএলইডি) একটি নতুন প্রজন্মের প্রযুক্তি, আরও উজ্জ্বল এবং পরিষ্কার চিত্রগুলির সাথে আরও গতিশীল প্রতিক্রিয়া গতি। এই ওএলইডি 1.45 ইঞ্চি মডেল নং।UG-6028GDEEF01 OLইডি ডিসপ্লে 160 x 128 ডট পৃথক একক রঙের তৈরি করা হয়। এই OLED মডিউল হালকা, কম শক্তি এবং ছোট, বিভিন্ন ইন্টারফেস ঐচ্ছিক আছে; এটি ডিফল্ট SPI,সমান্তরাল এবং আই২সি ইন্টারফেস.
সক্রিয় এলাকার আকার মডিউল মাত্রা সঙ্গে 1.45 ′′ তির্যক35.80 x 30.80 x 1.60 (মিমি), সক্রিয় এলাকার মাত্রা28.78 x 23.024 (মিমি) ।এই ১.৪৫ ইঞ্চি ওএলইডি ডিসপ্লেতে আইসি এসএসডি ১৩৩৩ অন্তর্নির্মিত রয়েছে এবং উচ্চ বিপরীত অনুপাত ২০,০০০ঃ ১। লজিক সাপ্লাই ভোল্টেজ ১.৬৫ ভি-৩.৫ ভি থেকে শুরু হয়, সাধারণ মান ৩ ভি।এটি মেডিকেল ডিভাইসের মতো অ্যাপ্লিকেশনের জন্য মহান,পিওএস সিস্টেম, সাদা পণ্য, হোম অ্যাপ্লিকেশন, শিল্প যন্ত্রপাতি, অটোমেশন, অডিও / ভিজ্যুয়াল ডিসপ্লে সিস্টেম, ব্যক্তিগত যত্নের যন্ত্রপাতি, গৃহস্থালি পণ্য, অটোমোবাইল প্রদর্শন,গতিশীল তথ্য প্রদর্শন ইত্যাদি.
বৈশিষ্ট্যঃ
| পণ্যঃ | 1.45 ইঞ্চি রঙিন OLED | রেজল্যুশন: | 160x128 পিক্সেল রেজোলিউশন |
|---|---|---|---|
| প্রদর্শন মোডঃ | প্যাসিভ ম্যাট্রিক্স | ইন্টারফেসঃ | ৮-বিট ৬৮এক্সএক্স/৮০এক্সএক্স সমান্তরাল, ৪-ওয়্যার এসপিআই, আই২সি |
| প্রদর্শন রঙঃ | পূর্ণ রঙ | অপটিক্সঃ | সকল দৃষ্টিকোণ |
| রূপরেখা ডিম: | 35.80 X 30.80 X 1.60 (মিমি) | সক্রিয় এলাকাঃ | 28.78 X 23.024 (মিমি) |
| পিক্সেল পিচঃ | 0.06 X 0.18 (মিমি) | অপারেটিং তাপমাত্রাঃ | -40°C থেকে +70°C |
| সঞ্চয়স্থানের তাপমাত্রাঃ | -40°C থেকে +85°C | ড্রাইভার আইসিঃ | এসএসডি ১৩৩৩ |
| সরবরাহ ভোল্টেজ লজিকের জন্যঃ | 1.৬৫-৩.৫ ভোল্ট | পিন নম্বরঃ | ৩০ পিন |
| আইসি প্যাকেজ টাইপঃ | সিওএফ | মডিউল সংযোগের ধরনঃ | জিআইএফ |
| দায়িত্ব: | 1/128 | সম্মতিঃ | REACH & RoHS মেনে চলুন |
অপারেশনের জন্য সরবরাহ ভোল্টেজ ((VDD ): -0.3- 4 V
I/O পিনের জন্য সরবরাহ ভোল্টেজ ((VDDIO): -0.3 - 4 V
প্রদর্শনের জন্য সরবরাহ ভোল্টেজ ((VDDH): -0.3 - 15 V
লাইফ টাইম (৮০ সিডি/এম২): ১০,০০০ ঘন্টা
> উপরের সমস্ত ভোল্টেজ ¥VSS = 0V ¥ এর উপর ভিত্তি করে।
> যখন এই মডিউলটি উপরের পরম সর্বোচ্চ ক্ষমতা ছাড়িয়ে ব্যবহৃত হয়, তখন মডিউলটির স্থায়ী ভাঙ্গন ঘটতে পারে।এই মডিউলটি সেকশন ৩ অনুযায়ী ব্যবহার করা উচিত।. Optics Optics এবং বৈদ্যুতিক বৈশিষ্ট্য. যদি এই মডিউলটি এই অবস্থার বাইরে ব্যবহার করা হয় তবে মডিউলটির ত্রুটি হতে পারে এবং মডিউলের নির্ভরযোগ্যতা খারাপ হতে পারে।
> সংজ্ঞায়িত তাপমাত্রা পরিসীমাতে পোলারাইজার অন্তর্ভুক্ত নয়। পোলারাইজারের সর্বোচ্চ প্রতিরোধযোগ্য তাপমাত্রা 80C হওয়া উচিত।
> ভিসিসি = 14.0 ভি, টা = 25 ডিগ্রি সেলসিয়াস, 50% চেকারবোর্ড। সফ্টওয়্যার কনফিগারেশন বিভাগ 4.5 প্রারম্ভিকীকরণ অনুসরণ করে। জীবনকালের শেষটি প্রাথমিক উজ্জ্বলতার 50% হিসাবে নির্দিষ্ট করা হয়েছে।ঘরের তাপমাত্রায় গড় অপারেটিং জীবন উচ্চ তাপমাত্রা অবস্থার মধ্যে ত্বরিত অপারেশন দ্বারা অনুমান করা হয়.
1.45 ইঞ্চি AMOLED UG-6028GDEEF01 এসএসডি ১৩৩৩ কন্ট্রোলার ১৬০x১২৮ প্যাসিভ ম্যাট্রিক্স ৩০ পিন জাইফ সংযোগপণ্যঅঙ্কন
1.45 ইঞ্চি AMOLED UG-6028GDEEF01 এসএসডি ১৩৩৩ কন্ট্রোলার ১৬০x১২৮ প্যাসিভ ম্যাট্রিক্স ৩০ পিন জাইফ সংযোগপণ্যচিত্র
OEL ডিসপ্লে মডিউলের জন্য নকশা সতর্কতা
1) পরম সর্বোচ্চ রেটিং হল OEL ডিসপ্লে মডিউলের জন্য যে রেটিং অতিক্রম করা যাবে না এবং যদি এই মান অতিক্রম করা হয়, প্যানেল ক্ষতি হতে পারে।
২) গোলমালের কারণে ত্রুটিগুলি প্রতিরোধ করার জন্য, ভিআইএল এবং এইচআইভি স্পেসিফিকেশনগুলি পূরণ করতে এবং একই সাথে সিগন্যাল লাইন ক্যাবলটি যতটা সম্ভব সংক্ষিপ্ত করতে মনোযোগ দিন।
3) আমরা আপনাকে পাওয়ার সার্কিট (ভিডিডি) এ অতিরিক্ত বর্তমান প্রতিরোধ ইউনিট (ফিউজ, ইত্যাদি) ইনস্টল করার পরামর্শ দিই। (প্রস্তাবিত মানঃ 0.5A)
৪) প্রতিবেশী ডিভাইসগুলির সাথে পারস্পরিক গোলমালের হস্তক্ষেপ এড়ানোর জন্য পর্যাপ্ত মনোযোগ দিন।
৫) ইএমআই-র ক্ষেত্রে, মূলত সরঞ্জামের দিক থেকে প্রয়োজনীয় ব্যবস্থা গ্রহণ করা।
6) OEL ডিসপ্লে মডিউলটি মেইনটেন করার সময়, বাইরের প্লাস্টিকের হাউজিং বিভাগটি মেইনটেন করুন।
৭) OEL ডিসপ্লে মডিউলের পাওয়ার সাপ্লাই যদি OEL ডিসপ্লে প্যানেল কাজ করার সময় প্রধান ব্যাটারি বের করার মত ত্রুটির কারণে জোর করে বন্ধ হয়ে যায়,আমরা এই OEL ডিসপ্লে মডিউলের মানের গ্যারান্টি দিতে পারি না.
8) আইসি চিপের পিছনের মুখের সাথে সংযুক্ত হওয়া বৈদ্যুতিক সম্ভাব্যতা নিম্নরূপ হওয়া উচিতঃ এসএসডি 1333
* উপরের থেকে অন্য কোন সম্ভাবনার সাথে সংযোগ (যোগাযোগ) আইসির ছিটকে যাওয়ার কারণ হতে পারে।
অ্যামোলেড সম্পর্কে (আরো)
হালকা রঙের রূপান্তর
হালকা রঙের রূপান্তর নীল OLED এর উপর ভিত্তি করে হালকা রঙের রূপান্তর ফিল্ম অ্যারে সহ মিলিত হয়, নীল OLED ডিভাইসটি প্রথমে প্রস্তুত করা হয়,এবং তারপর উচ্চ-শক্তি নীল আলো উত্তেজনা হালকা রঙ রূপান্তর উপাদান লাল আলো এবং সবুজ আলো পেতে ব্যবহার করা হয়, যাতে পূর্ণ রঙ পাওয়া যায়।
এই প্রযুক্তির চাবিকাঠি হল ফটো-রঙ রূপান্তর উপাদানটির রঙ বিশুদ্ধতা এবং ফটোকলার দক্ষতা উন্নত করা। এই প্রযুক্তিতে ধাতব মাস্ক সমন্বয় প্রযুক্তির প্রয়োজন হয় না,কিন্তু শুধুমাত্র নীল OLED উপাদান বাষ্পীভূত, যা ভবিষ্যতে বড় আকারের পূর্ণ রঙের ওএলইডি ডিসপ্লেগুলির জন্য সবচেয়ে প্রতিশ্রুতিবদ্ধ পূর্ণ রঙের প্রযুক্তি।
যাইহোক, এর অসুবিধা হল হালকা রঙ রূপান্তর উপাদানটি সহজেই পরিবেশের নীল আলো শোষণ করে, যার ফলে চিত্রের বিপরীতে হ্রাস পায়,এবং হালকা গাইড এছাড়াও ইমেজ মানের একটি হ্রাস কারণ হবেজাপানের আইডেমিতসু কোসান কোং লিমিটেড, যা এই প্রযুক্তিতে দক্ষ, ১০ ইঞ্চি OLED ডিসপ্লে তৈরি করেছে।
রঙিন ফিল্টার ফিল্ম
এই প্রযুক্তিতে সাদা ওএলইডি ব্যবহার করা হয় রঙিন ফিল্টার ফিল্মের সাথে মিলিয়ে, প্রথমে একটি ডিভাইস প্রস্তুত করা হয় যা সাদা ওএলইডি নির্গত করে এবং তারপরে রঙিন ফিল্টার ফিল্মের মাধ্যমে তিনটি প্রাথমিক রঙ অর্জন করে।এবং তারপর রঙ প্রদর্শন অর্জন করতে তিনটি প্রাথমিক রং একত্রিত.
এই প্রযুক্তির মূল চাবিকাঠি হল উচ্চ দক্ষতা এবং উচ্চ বিশুদ্ধতা সাদা আলো পাওয়া এবং এর উৎপাদন প্রক্রিয়াতে ধাতব মাস্ক সমন্বয় প্রযুক্তির প্রয়োজন হয় না,এবং তরল স্ফটিক প্রদর্শন এলসিডি এর পরিপক্ক রঙ ফিল্টার ফিল্ম উৎপাদন প্রযুক্তি ব্যবহার করতে পারেন, যা বড় আকারের পূর্ণ রঙের ওএলইডি ডিসপ্লে-টিভির ক্ষেত্রে বিপুল সম্ভাবনা রয়েছে।
কিন্তু এই প্রযুক্তির সাহায্যে রঙিন ফিল্টার দিয়ে দুই-তৃতীয়াংশ পর্যন্ত আলো হারিয়ে যায়।জাপানের টিডিকে কর্পোরেশন এবং মার্কিন যুক্তরাষ্ট্রের কোডাক কর্পোরেশন ওএলইডি ডিসপ্লে তৈরিতে এই পদ্ধতি ব্যবহার করে.
OLED পিক্সেল ড্রাইভার সার্কিট ডিজাইন
ক্ষতিপূরণ সার্কিট ডিজাইন 1
এটি কিভাবে কাজ করে
ক্ষতিপূরণ সার্কিট ডিজাইন 2
