পণ্যের বিবরণ:
|
| পণ্য: | 0.96 ইঞ্চি OLED 7 পিন | কাঠামো: | COG + PCB |
|---|---|---|---|
| রেজোলিউশন: | 128x64 পিক্সেল | ইন্টারফেস: | SPI এবং I2C অপশনাল |
| অ্যালগলকে দেখা: | সমস্ত দেখার কোণ | পিন নাম্বার: | ৭টি পিন (৪টি পিন অপশনাল) |
| রঙ: | সাদা নীল ঐচ্ছিক | মডিউল আকার: | 27.5(W)×27.8(H)×2.7(T) মিমি |
| গ্লাস: | PMOLED ( প্যাসিভ ম্যাট্রিক্স OLED ) | কন্ট্রোলার: | এসএসডি১৩০৬ বা সমমানের |
| পাওয়ার সাপ্লাই: | 3V/5V | অপারেটিং টেম্প।: | -40℃ থেকে +85℃ |
| কন্ট্রাস্ট অনুপাত: | 2000 : 1 ( ডার্ক রুম কনট্রাস্ট ) | কমপ্লায়েন্স: | রিচ এবং RoHS অনুগত |
| বিশেষভাবে তুলে ধরা: | OLED ডিসপ্লে 128x64,0.96 ইঞ্চি OLED ডিসপ্লে,এসএসডি১৩০৬ কন্ট্রোলার ওএলইডি ডিসপ্লে |
||
0.96 ইঞ্চি এসএসডি1306 কন্ট্রোলার 7 পিন সাদা এবং নীল ফন্ট এসপিআই ওএলইডি ডিসপ্লে 128x64 3 ভোল্ট পিএমওএলইডি পণ্যের বর্ণনা
SFOM096YZ7-12864WB-01 মডেলটি SF-OS096YZ7-12864WB-01 এর এক্সটেনশন আইটেম যা মডিউলে একটি পিসিবি বোর্ড রয়েছে; এটি ব্যাসার্ধের আকার 0.96 ইঞ্চি, 128x64 পিক্সেল দিয়ে তৈরি।চারটি মাউন্ট গর্ত সঙ্গে এই পিসিবি বোর্ড গ্রাহকদের তাদের অ্যাপ্লিকেশন উপর মডিউল ফিক্স একটি সহজ পদ্ধতি. SFOM096YZ7-12864WB-01 মডিউলটি এসএসডি 1306 আইসি সহ অন্তর্নির্মিত; এটি 4-ওয়্যার এসপিআই ইন্টারফেস সমর্থন করে; ঐচ্ছিক আই 2 সি ইন্টারফেস, ড্রাইভিং ডিউটি 1/64, লজিকের জন্য সরবরাহ ভোল্টেজ 3.3V ~ 5V থেকে,রূপান্তর সার্কিট সহ I/O স্তর 5V থেকে 3V, 50% চেক বোর্ড বর্তমানের সাথে প্রদর্শনটি 80mA @ 3.3VDD (সাধারণ মান) । মডিউলের সংযোগটি 7 হেডার পিন, ঐচ্ছিক 4 পিন হেডার পিন সংযোগ।
এই OLED মডিউলটি স্মার্ট হোম অ্যাপ্লিকেশন, মেডিকেল ডিভাইস, স্মার্ট কন্ট্রোল, মিটার ইত্যাদির জন্য উপযুক্ত। এটি -40 °C থেকে +85 °C তাপমাত্রায় কাজ করতে পারে;
1. 0.96 ইঞ্চি মিনি OLED ডিসপ্লে 128X64 রেজোলিউশন এবং SSD1306 চিপসেট সহ
2. অতি-নিম্ন শক্তি খরচঃ পূর্ণ স্ক্রিন আলো 0.08w
3. সহজ ইনস্টলেশনের জন্য চারটি মাউন্ট গর্ত
4. ইন্টারফেস টাইপঃ এসপিআই (আইআইসিতে পরিবর্তন করা যেতে পারে)
5. বিভিন্ন কন্ট্রোল চিপ সমর্থনঃ Arduino 51 সিরিজ, msp430 সিরিজ, stm32/2 CSR IC, ETC এর সাথে সম্পূর্ণ সামঞ্জস্যপূর্ণ
6পাওয়ার ভোল্টেজঃ DC 3V - 5V
বৈশিষ্ট্যঃ
| পণ্যঃ | 0.96 ইঞ্চি OLED 7 পিন | গঠনঃ | COG + PCB |
|---|---|---|---|
| রেজল্যুশন: | 128x64 পিক্সেল | ইন্টারফেসঃ | এসপিআই এবং আই২সি ঐচ্ছিক |
| অ্যালগল দেখছিঃ | সমস্ত দেখার কোণ | পিন নম্বরঃ | ৭ পিন (৪ পিন অপশনাল) |
| রঙ: | সাদা নীল ঐচ্ছিক | মডিউলের আকারঃ | 27.5 ((W) × 27.8 ((H) × 2.7 ((T) মিমি |
| গ্লাস: | PMOLED (প্যাসিভ ম্যাট্রিক্স OLED) | কন্ট্রোলার: | এসএসডি১৩০৬ অথবা সমমানের |
| পাওয়ার সাপ্লাইঃ | ৩ ভোল্ট / ৫ ভোল্ট | অপারেটিং টেম্পঃ | -40°C থেকে +85°C |
| কন্ট্রাস্ট রেসিওঃ | ২০০০: ১ (ডার্ক রুম কন্ট্রাস্ট) | সম্মতিঃ | REACH & RoHS মেনে চলুন |
SAEF টেকনোলজি একটি পেশাদার OLED মডিউল সরবরাহকারী। আমরা স্ট্যান্ডার্ড প্যাসিভ ম্যাট্রিক্স OLED (PMOLED) / OLED ডট ম্যাট্রিক্স ডিসপ্লে এবং কাস্টম ডিজাইন চরিত্র OLED মডিউল বিস্তৃত সরবরাহ,গ্রাফিক ওএলইডি প্রদর্শন এবং ওএলইডি প্রদর্শন প্যানেলযান্ত্রিক কাঠামোর মধ্যে চিপ অন বোর্ড (সিওবি), চিপ অন গ্লাস (সিওজি) এবং টিএবি (টেপ অটোমেটেড বন্ডড) প্রকার অন্তর্ভুক্ত রয়েছে। গ্রাহকরা সহজেই এসটিএন এলসিডি থেকে ওএলইডি ডিসপ্লেতে অ্যাপ্লিকেশনগুলি আপগ্রেড করতে পারেন।SAEF OLED মডিউলগুলি সমস্ত গুরুত্বপূর্ণ সুবিধার সাথে বৈশিষ্ট্যযুক্ত
0.96 ইঞ্চি এসএসডি1306 কন্ট্রোলার 7 পিন সাদা এবং নীল ফন্ট এসপিআই ওএলইডি ডিসপ্লে 128x64 3 ভোল্ট পিএমওএলইডি পণ্যের অঙ্কন

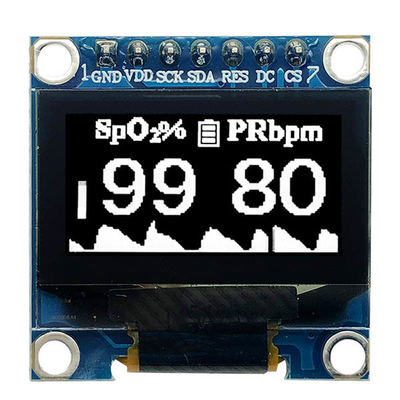

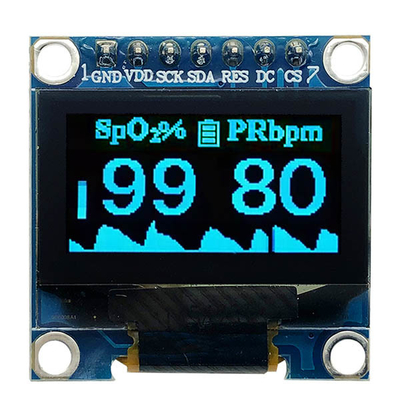

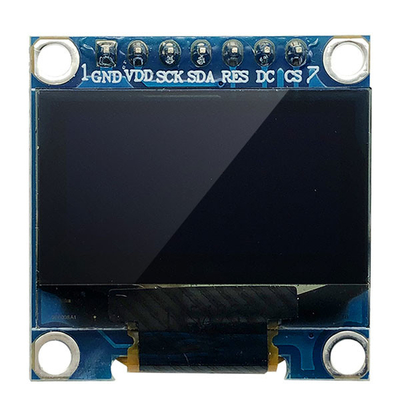

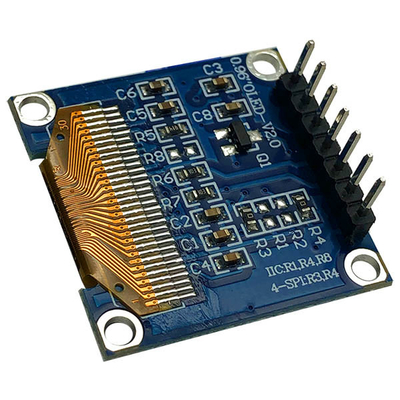

0.96 ইঞ্চি এসএসডি1306 কন্ট্রোলার 7 পিন সাদা এবং নীল ফন্ট এসপিআই ওএলইডি ডিসপ্লে 128x64 3 ভোল্ট পিএমওএলইডি পণ্য চিত্র
ওএলইডি মডিউল পরিচালনার জন্য সতর্কতা
1. ডিসপ্লে প্যানেলটি গ্লাস এবং পোলারাইজার দিয়ে তৈরি। গ্লাস ভঙ্গুর। এটি বিশেষত প্রান্তে হ্যান্ডলিংয়ের সময় চিপস হয়ে যায়। দয়া করে ড্রপ বা ঝাঁকুনি এড়ান।এটিকে ড্রপ বা ইমপ্যাক্ট করে এটিকে যান্ত্রিক শক করার জন্য ব্যবহার করবেন না.
2. ডিসপ্লে পৃষ্ঠ বা সংলগ্ন এলাকায় অত্যধিক শক্তি প্রয়োগ করবেন না কারণ এটি অস্বাভাবিক হতে পারে। খালি হাতে ডিসপ্লে স্পর্শ করবেন না।এই প্রদর্শন এলাকা staining হবে (কিছু প্রসাধনী polariser নির্ধারিত হয়).
3. OLED মডিউলের ডিসপ্লে পৃষ্ঠকে আচ্ছাদিত করে এমন পোলারাইজারটি নরম এবং সহজে স্ক্র্যাচযোগ্য। এই পোলারাইজারটি সাবধানে পরিচালনা করুন। স্পর্শ করবেন না,একটি HB পেন্সিল সীসা (গ্লাস) চেয়ে কঠিন কিছু দিয়ে উন্মুক্ত polarizers ঠেলাঠেলি বা ঘষাডিসপ্লে এরিয়াতে কোন জিনিস লাগাবেন না বা সংযুক্ত করবেন না যাতে এটিতে চিহ্ন না থাকে। পৃষ্ঠের উপর ঘনীভবন এবং ঠান্ডার কারণে টার্মিনালগুলির সাথে যোগাযোগ ক্ষতিগ্রস্ত হবে,পোলারাইজার কলঙ্কিত বা নোংরানিম্ন তাপমাত্রায় পরীক্ষার পর পণ্যগুলিকে রুম তাপমাত্রার বায়ুর সাথে যোগাযোগের আগে একটি পাত্রে গরম করা উচিত।
4. যদি প্রদর্শন পৃষ্ঠটি দূষিত হয়ে যায়, পৃষ্ঠের উপর শ্বাস নিন এবং এটি একটি নরম শুকনো কাপড় দিয়ে নরমভাবে মুছুন। যদি এটি ভারীভাবে দূষিত হয় তবে নিম্নলিখিত দ্রাবকগুলির মধ্যে একটি দিয়ে কাপড়টি ভিজিয়ে দিন।
- আইসোপ্রোপাইল অ্যালকোহল
- ইথাইল অ্যালকোহল
ডিসপ্লে পৃষ্ঠের ক্ষতি এড়াতে কঠোরভাবে স্ক্রাব করবেন না।
5. উপরে উল্লিখিত ছাড়া অন্যান্য দ্রাবকগুলি পোলারাইজারকে ক্ষতিগ্রস্থ করতে পারে। বিশেষত, নিম্নলিখিতগুলি ব্যবহার করবেন না।
- পানি
- কেটোন
- সুগন্ধি দ্রাবক
তিল বা পানির ফোঁটা অবিলম্বে মুছে ফেলুন, দীর্ঘ সময়ের জন্য পানির সংস্পর্শে আসা বিকৃতি বা রঙ বিবর্ণ হতে পারে। তেল এবং ফ্যাটগুলির সংস্পর্শে আসা এড়িয়ে চলুন।
6. ইলেক্ট্রোড ক্ষয় হ্রাস করার জন্য যত্ন নিন। উচ্চ আর্দ্রতা পরিবেশে জল ড্রপ, আর্দ্রতা ঘনীভবন বা বর্তমান প্রবাহ দ্বারা ইলেক্ট্রোড ক্ষয় ত্বরান্বিত হয়।
7. ওএলইডি মডিউলটি মাউন্ট করার সময় এটি বিকৃতি, বিকৃতি এবং বিকৃতি মুক্ত কিনা তা নিশ্চিত করুন। বিশেষত, আইওও তারের জোর করে টান বা বাঁকবেন না।
8. OLED মডিউল বিচ্ছিন্ন বা প্রক্রিয়া করার চেষ্টা করবেন না।
9এনসি টার্মিনাল খোলা থাকা উচিত।
10. যদি লজিক সার্কিট শক্তি বন্ধ করা হয়, ইনপুট সংকেত প্রয়োগ করবেন না.
11. ইলেক্ট্রো-স্ট্যাটিক ডিসচার্জ কন্ট্রোল,যেহেতু এই মডিউলটি একটি সিএমওএস এলএসআই ব্যবহার করে, তাই সাধারণ সিএমওএস আইসির মতোই বৈদ্যুতিন স্ট্যাটিক ডিসচার্জের প্রতি একই যত্নবান মনোযোগ দেওয়া উচিত।স্ট্যাটিক বিদ্যুৎ দ্বারা উপাদান ধ্বংস প্রতিরোধ, একটি অনুকূল কাজের পরিবেশ বজায় রাখতে যত্নবান হতে হবে।
- ওএলইডি কেস থেকে বের করার আগে অথবা এটিকে একটি সেটে অন্তর্ভুক্ত করার আগে, নিশ্চিত হয়ে নিন যে মডিউল এবং আপনার শরীরের একই বৈদ্যুতিক সম্ভাব্যতা রয়েছে।OLED মডিউল হ্যান্ডেল করার সময় শরীরের গ্রাউন্ড নিশ্চিত করুন.
- লেদারের জন্য প্রয়োজনীয় যন্ত্রপাতি যেমন লেদারের লোহা যথাযথভাবে গ্রাউন্ড করা উচিত।এলসিএম সংযুক্ত করার জন্য একটি বৈদ্যুতিক স্ক্রু ড্রাইভার ব্যবহার করলে, স্ক্রু ড্রাইভারটি মোটরটির কমিউটেটর থেকে আসা বিদ্যুৎ চৌম্বকীয় তরঙ্গগুলির যে কোনও সংক্রমণকে যতটা সম্ভব হ্রাস করার জন্য গ্রাউন্ড সম্ভাব্যতা হওয়া উচিত।
- উৎপাদিত স্ট্যাটিক বিদ্যুতের পরিমাণ কমাতে, শুকনো অবস্থার মধ্যে সমাবেশ এবং অন্যান্য কাজ পরিচালনা করবেন না।স্ট্যাটিক বিদ্যুৎ উৎপাদনের কমাতে সতর্কতা অবলম্বন করুন যে কাজের মধ্যে বায়ু খুব শুষ্ক নয়আপনার কাজের পোশাক এবং কাজের বেঞ্চের বৈদ্যুতিক সম্ভাব্যতা যতটা সম্ভব মাটির সম্ভাব্যতা করুন।
- OLED মডিউলটি প্রদর্শন পৃষ্ঠকে রক্ষা করার জন্য একটি ফিল্ম দিয়ে আবৃত। এই প্রতিরক্ষামূলক ফিল্মটি খুলে ফেলার সময় সাবধানতা অবলম্বন করুন কারণ স্ট্যাটিক বিদ্যুৎ উত্পন্ন হতে পারে।
ওএলইডি মডিউল সংরক্ষণের জন্য সতর্কতা
1. OLED মডিউল সংরক্ষণ করার সময়, নিম্নলিখিত সতর্কতা অবলম্বন করা প্রয়োজন।
i. সেগুলি একটি সিলযুক্ত পলিথিনের ব্যাগে শুকনো পদার্থের সাথে সংরক্ষণ করুন।
ii. এগুলি অন্ধকার জায়গায় সংরক্ষণ করুন। সূর্যালোক বা ফ্লুরোসেন্ট লাইটের সংস্পর্শে রাখবেন না, তাপমাত্রা 0 °C থেকে 35 °C এবং আপেক্ষিক আর্দ্রতা 40% আরএইচ থেকে 60% আরএইচ মধ্যে রাখুন।
iii. পোলারাইজার পৃষ্ঠ অন্য কোন বস্তুর সাথে যোগাযোগ করা উচিত নয় (আমরা আপনাকে অ্যান্টি-স্ট্যাটিক বিদ্যুতের পাত্রে সংরক্ষণ করার পরামর্শ দিই যেখানে তারা পাঠানো হয়েছিল) ।
2. অন্যান্য
i. যদি OLED মডিউলগুলি দীর্ঘ সময় ধরে কাজ করে থাকে তবে এটি উজ্জ্বলতা হ্রাসের কারণ হবে। দীর্ঘ সময়ের জন্য একই প্রদর্শন প্যাটার্নগুলি দেখানোর পরামর্শ দেওয়া হয় না,অন্যথায় প্রদর্শন প্যাটার্ন ভূত ইমেজ হিসাবে পর্দায় থাকতে পারে এবং এটি unrecoverable.
ii. স্ট্যাটিক বিদ্যুৎ ইত্যাদির ফলে ওএলইডি মডিউলগুলির পারফরম্যান্সের অবনতি হ্রাস করা।মডিউলগুলি পরিচালনা করার সময় নিম্নলিখিত বিভাগগুলি ধরে রাখা এড়ানোর জন্য যত্ন নিন.
- প্রিন্ট সার্কিট বোর্ডের এক্সপোজ করা এলাকা।
- টার্মিনাল ইলেক্ট্রোড বিভাগ.
