1.27 ইঞ্চি AMOLED UG-2896GDEAF11 SSD1351 কন্ট্রোলার 128x96 প্যাসিভ ম্যাট্রিক্স 30 পিন ZIF সংযোগ মেডিকেল ডিভাইসের জন্য পণ্যের বর্ণনা
অর্গানিক লাইট-ইমিটিং ডায়োড (ওএলইডি) একটি নতুন প্রজন্মের প্রযুক্তি, আরও উজ্জ্বল এবং পরিষ্কার চিত্রগুলির সাথে আরও নমনীয় প্রতিক্রিয়া গতি। এই ওএলইডি 1.27 ইঞ্চি মডেল নং।UG-2896GDEAF11 OLED ডিসপ্লে 128 RGB x 96 পয়েন্ট পৃথক. এই OLED মডিউল হালকা, কম শক্তি এবং ছোট, বিভিন্ন ইন্টারফেস ঐচ্ছিক আছে; এটি ডিফল্ট এসপিআই, সমান্তরাল এবং আই 2 সি ইন্টারফেস।
সক্রিয় এলাকার আকার 1.27 ′′ ডায়াগনাল মডিউল মাত্রা 33.70 × 26.90 × 1.60 (মিমি), সক্রিয় এলাকা মাত্রা 25.708 × 19.28 (মিমি) । এই 1.২৭ ইঞ্চি OLED ডিসপ্লেতে অন্তর্নির্মিত আইসি এসএসডি ১৩৫১ রয়েছে এবং উচ্চ বৈসাদৃশ্য অনুপাত ২০,000: 1. লজিকাল সরবরাহ ভোল্টেজ 1.65V-3.5V থেকে পরিসীমা, সাধারণ মান 3V হয়। এটি চিকিৎসা ডিভাইস, পিওএস সিস্টেম, হোয়াইট পণ্য, হোম অ্যাপ্লিকেশন,শিল্প যন্ত্র, অটোমেশন, অডিও / ভিজ্যুয়াল ডিসপ্লে সিস্টেম, ব্যক্তিগত যত্নের সরঞ্জাম, গৃহস্থালি পণ্য, অটোমোবাইল প্রদর্শন, গতিশীল তথ্য প্রদর্শন ইত্যাদি
বৈশিষ্ট্যঃ
| পণ্যঃ |
1.27 ইঞ্চি রঙিন OLED |
রেজল্যুশন: |
128x96 পিক্সেল রেজোলিউশন |
| প্রদর্শন মোডঃ |
প্যাসিভ ম্যাট্রিক্স |
ইন্টারফেসঃ |
৮-বিট ৬৮এক্সএক্স/৮০এক্সএক্স সমান্তরাল, ৪-ওয়্যার এসপিআই, আই২সি |
| প্রদর্শন রঙঃ |
পূর্ণ রঙ |
অপটিক্সঃ |
সকল দৃষ্টিকোণ |
| রূপরেখা ডিম: |
33.70 × 26.90 × 1.60 (মিমি) |
সক্রিয় এলাকাঃ |
25.708 × 19.28 (মিমি) |
| পিক্সেল পিচঃ |
0.067 × 0.201 (মিমি) |
অপারেটিং তাপমাত্রাঃ |
-40°C থেকে +70°C |
| সঞ্চয়স্থানের তাপমাত্রাঃ |
-40°C থেকে +85°C |
ড্রাইভার আইসিঃ |
এসএসডি১৩৫১ |
| সরবরাহ ভোল্টেজ লজিকের জন্যঃ |
1.৬৫-৩.৫ ভোল্ট |
পিন নম্বরঃ |
৩০ পিন |
| আইসি প্যাকেজ টাইপঃ |
সিওএফ |
মডিউল সংযোগের ধরনঃ |
জিআইএফ |
| দায়িত্ব: |
১/৯৬ |
সম্মতিঃ |
REACH & RoHS মেনে চলুন |
অপারেশনের জন্য সরবরাহ ভোল্টেজ ((VDD ): -0.3- 4 V
I/O পিনের জন্য সরবরাহ ভোল্টেজ ((VDDIO): -0.3 - 4 V
প্রদর্শনের জন্য সরবরাহ ভোল্টেজ ((VDDH): -0.3 - 15 V
লাইফ টাইম (৮০ সিডি/এম২): ১০,০০০ ঘন্টা
> উপরের সমস্ত ভোল্টেজ ¥VSS = 0V ¥ এর উপর ভিত্তি করে।
> যখন এই মডিউলটি উপরের পরম সর্বোচ্চ ক্ষমতা ছাড়িয়ে ব্যবহৃত হয়, তখন মডিউলটির স্থায়ী ভাঙ্গন ঘটতে পারে।এই মডিউলটি সেকশন ৩ অনুযায়ী ব্যবহার করা উচিত।. Optics Optics এবং বৈদ্যুতিক বৈশিষ্ট্য. যদি এই মডিউলটি এই অবস্থার বাইরে ব্যবহার করা হয় তবে মডিউলটির ত্রুটি হতে পারে এবং মডিউলের নির্ভরযোগ্যতা খারাপ হতে পারে।
> সংজ্ঞায়িত তাপমাত্রা পরিসীমাতে পোলারাইজার অন্তর্ভুক্ত নয়। পোলারাইজারের সর্বোচ্চ প্রতিরোধযোগ্য তাপমাত্রা 80C হওয়া উচিত।
> ভিসিসি = 14.0 ভি, টা = 25 ডিগ্রি সেলসিয়াস, 50% চেকারবোর্ড। সফ্টওয়্যার কনফিগারেশন বিভাগ 4.5 প্রারম্ভিকীকরণ অনুসরণ করে। জীবনকালের শেষটি প্রাথমিক উজ্জ্বলতার 50% হিসাবে নির্দিষ্ট করা হয়েছে।ঘরের তাপমাত্রায় গড় অপারেটিং জীবন উচ্চ তাপমাত্রা অবস্থার মধ্যে ত্বরিত অপারেশন দ্বারা অনুমান করা হয়.
1.27 ইঞ্চি AMOLED UG-2896GDEAF11 SSD1351 কন্ট্রোলার 128x96 প্যাসিভ ম্যাট্রিক্স 30 পিন ZIF সংযোগ মেডিকেল ডিভাইসের জন্য পণ্যঅঙ্কন

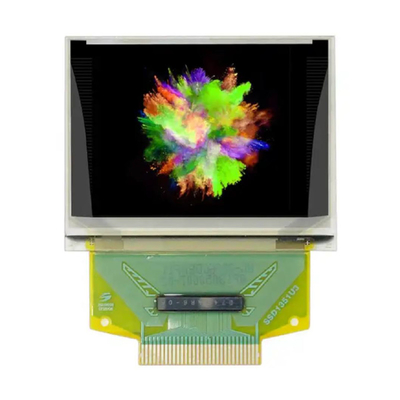

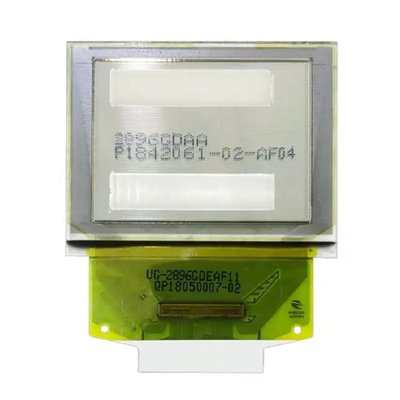

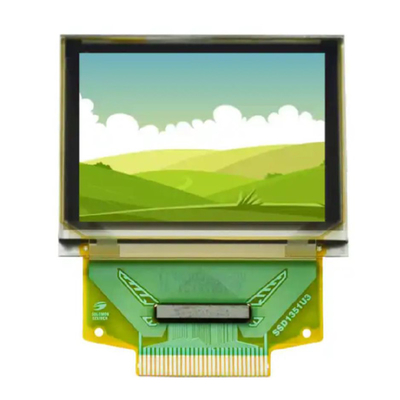

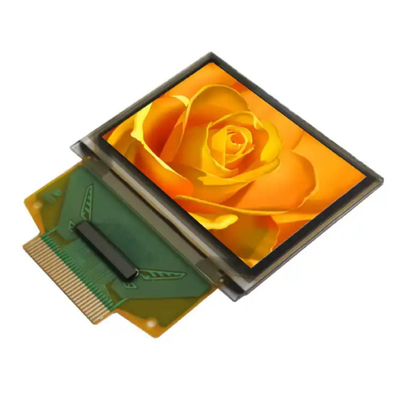

1.27 ইঞ্চি AMOLED UG-2896GDEAF11 SSD1351 কন্ট্রোলার 128x96 প্যাসিভ ম্যাট্রিক্স 30 পিন ZIF সংযোগ মেডিকেল ডিভাইসের জন্য পণ্যচিত্র
OEL ডিসপ্লে মডিউলের জন্য নকশা সতর্কতা
1) পরম সর্বোচ্চ রেটিং হল OEL ডিসপ্লে মডিউলের জন্য যে রেটিং অতিক্রম করা যাবে না এবং যদি এই মান অতিক্রম করা হয়, প্যানেল ক্ষতি হতে পারে।
২) গোলমালের কারণে ত্রুটিগুলি প্রতিরোধ করার জন্য, ভিআইএল এবং এইচআইভি স্পেসিফিকেশনগুলি পূরণ করতে এবং একই সাথে সিগন্যাল লাইন ক্যাবলটি যতটা সম্ভব সংক্ষিপ্ত করতে মনোযোগ দিন।
3) আমরা আপনাকে পাওয়ার সার্কিট (ভিডিডি) এ অতিরিক্ত বর্তমান প্রতিরোধ ইউনিট (ফিউজ, ইত্যাদি) ইনস্টল করার পরামর্শ দিই। (প্রস্তাবিত মানঃ 0.5A)
৪) প্রতিবেশী ডিভাইসগুলির সাথে পারস্পরিক গোলমালের হস্তক্ষেপ এড়ানোর জন্য পর্যাপ্ত মনোযোগ দিন।
৫) ইএমআই-র ক্ষেত্রে, মূলত সরঞ্জামের দিক থেকে প্রয়োজনীয় ব্যবস্থা গ্রহণ করা।
6) OEL ডিসপ্লে মডিউলটি মেইনটেন করার সময়, বাইরের প্লাস্টিকের হাউজিং বিভাগটি মেইনটেন করুন।
৭) OEL ডিসপ্লে মডিউলের পাওয়ার সাপ্লাই যদি OEL ডিসপ্লে প্যানেল কাজ করার সময় প্রধান ব্যাটারি বের করার মত ত্রুটির কারণে জোর করে বন্ধ হয়ে যায়,আমরা এই OEL ডিসপ্লে মডিউলের মানের গ্যারান্টি দিতে পারি না.
8) আইসি চিপের পিছনের মুখের সাথে সংযুক্ত হওয়া বৈদ্যুতিক সম্ভাব্যতা নিম্নরূপ হওয়া উচিতঃ এসএসডি 1333
* উপরের থেকে অন্য কোন সম্ভাবনার সাথে সংযোগ (যোগাযোগ) আইসির ছিটকে যাওয়ার কারণ হতে পারে।
AMOLED ড্রাইভার প্রযুক্তি
পিএমওএলইডি থেকে পৃথক, এমওএলইডি প্রতিটি পিক্সেল ইউনিটে 2 টি ট্রানজিস্টর এবং 1 টি ক্যাপাসিটর (যেমন 2 টি 1 সি) দিয়ে সাজানো হয়েছে, যা এমওএলইডি এর সবচেয়ে মৌলিক পিক্সেল ড্রাইভ সার্কিট পদ্ধতি,যেমন উজ্জ্বলতা অভিন্নতা কর্মক্ষমতা ক্ষতিপূরণ বিবেচনা, আরো ট্রানজিস্টর এবং ক্যাপাসিটার ডিজাইন করা যেতে পারে। সক্রিয় ড্রাইভের প্রতিটি পিক্সেল একটি সুইচিং ফাংশন সঙ্গে একটি পাতলা ফিল্ম ট্রানজিস্টর দিয়ে সজ্জিত করা হয়,এবং প্রতিটি পিক্সেল একটি চার্জ স্টোরেজ ক্যাপাসিটার দিয়ে সজ্জিত করা হয়, এবং পেরিফেরিয়াল ড্রাইভ সার্কিট এবং ডিসপ্লে অ্যারে একই গ্লাস সাবস্ট্র্যাটে সংহত করা হয়। সক্রিয় ম্যাট্রিক্সের ড্রাইভার সার্কিটটি ডিসপ্লেতে লুকানো আছে,এটিকে সংহত করা এবং ক্ষুদ্রতর করা সহজ করে তোলেএছাড়াও, পেরিফেরাল ড্রাইভ সার্কিট এবং স্ক্রিনের মধ্যে সংযোগ সমস্যা সমাধান করা হয়েছে, ফলন এবং নির্ভরযোগ্যতা একটি নির্দিষ্ট পরিমাণে উন্নত হয়।সক্রিয় ড্রাইভারের অসামান্য বৈশিষ্ট্য হল যে ধ্রুবক বর্তমান ড্রাইভ সার্কিট প্রদর্শন পর্দায় ইন্টিগ্রেটেড, এবং প্রতিটি আলোক নির্গত পিক্সেল ম্যাট্রিক্স অ্যাড্রেসিংয়ের জন্য তার পাতলা ফিল্ম ট্রানজিস্টরের সাথে মিলে যায়, এবং আলোক নির্গত ড্রাইভারে পাতলা ফিল্ম ট্রানজিস্টর, চার্জ স্টোরেজ ক্যাপাসিটার ইত্যাদি অন্তর্ভুক্ত রয়েছে।
অ্যাক্টিভ ড্রাইভ একটি স্ট্যাটিক ড্রাইভ মোড, একটি স্টোরেজ এফেক্ট সহ এবং 100% লোড দিয়ে চালিত হতে পারে, যা স্ক্যানিং ইলেক্ট্রোডের সংখ্যা দ্বারা সীমাবদ্ধ নয়,এবং স্বাধীনভাবে প্রতিটি পিক্সেলের জন্য নির্বাচনীভাবে সামঞ্জস্য করা যেতে পারে, ডিউটি চক্রের সমস্যা ছাড়াই, এবং উচ্চ উজ্জ্বলতা এবং উচ্চ রেজোলিউশন অর্জন করা সহজ।সক্রিয় ড্রাইভার স্বতন্ত্রভাবে কম উজ্জ্বলতা সঙ্গে লাল এবং নীল পিক্সেলের ধূসর স্কেল সামঞ্জস্য করতে পারেনওএলইডি ডিসপ্লে ডিভাইসগুলির ডায়োড বৈশিষ্ট্য রয়েছে, সুতরাং নীতিগতভাবে, তারা একমুখী ডিসি ড্রাইভ। তবে,ন্যানোমিটার পরিসরে জৈবিক আলোক নির্গত ফিল্মের বেধের কারণে, আলোর নির্গত এলাকার আকার সাধারণত 100 মাইক্রন বেশী, এবং ডিভাইস সুস্পষ্ট capacitive বৈশিষ্ট্য আছে।অনেক ড্রাইভ সার্কিট সামনের ধ্রুবক বর্তমান এবং বিপরীত ধ্রুবক ভোল্টেজের ড্রাইভিং মোড গ্রহণ করে.
প্রকৃতপক্ষে পণ্যটিতে, অ্যামোলেড চিত্রের গুণমানকে প্রভাবিত করে এমন বিভিন্ন কারণগুলি আরও জটিল, কিছু নির্দিষ্ট কারণ একটি নেতৃস্থানীয় ভূমিকা পালন করে, কিছু বিভিন্ন কারণের ফলাফল হতে পারে,অ্যামোলেড ইমেজ কোয়ালিটির অবনতি ঘটাতে পারে এমন কারণগুলির জন্য, শিল্প বিভিন্ন ড্রাইভ ক্ষতিপূরণ প্রযুক্তি এবং সংশ্লিষ্ট ক্ষতিপূরণ সার্কিট অধ্যয়ন করেছে, যা মোটামুটিভাবে ভোল্টেজ ক্ষতিপূরণ পদ্ধতিতে বিভক্ত করা যেতে পারে,বর্তমান ক্ষতিপূরণ পদ্ধতি, ডিজিটাল ড্রাইভ কমপেনশান পদ্ধতি, বহিরাগত কমপেনশান পদ্ধতি ইত্যাদির তুলনায় প্রক্রিয়া প্রযুক্তি এবং সরঞ্জাম প্রযুক্তি AMOLED চিত্রের মানের অবনতি উন্নত করতে,সার্কিট উন্নতির উপায় আরো দক্ষ. ড্রাইভার ক্ষতিপূরণ প্রযুক্তি AMOLED ড্রাইভারের মূল এবং কঠিন পয়েন্ট, এবং এটি TFT LCD ড্রাইভারের তুলনায় AMOLED ড্রাইভারের বিশেষ বৈশিষ্ট্য।
