পণ্যের বিবরণ:
|
| পণ্য: | ওএলইডি ০.৬৬ ইঞ্চি আইআইসি ইন্টারফেস | কাঠামো: | COG + PCB |
|---|---|---|---|
| রেজোলিউশন: | ৬৪x৪৮ পিক্সেল | ইন্টারফেস: | I2C |
| অ্যালগলকে দেখা: | সমস্ত দেখার কোণ | পিন নাম্বার: | 16 পিন |
| রঙ: | সাদা / নীল ঐচ্ছিক | মডিউল আকার: | 25.5 ((W) × 28 ((H) × 2.7 ((T) মিমি |
| গ্লাস: | PMOLED ( প্যাসিভ ম্যাট্রিক্স OLED ) | কন্ট্রোলার: | এসএসডি১৩০৬ বা সমমানের |
| পাওয়ার সাপ্লাই: | 3.3V / 5V | উজ্জ্বলতা: | 120 সিডি/মি2 (মিনিট) |
| অপারেটিং টেম্প।: | -40℃ থেকে +85℃ | কন্ট্রাস্ট অনুপাত: | 2000 : 1 ( ডার্ক রুম কনট্রাস্ট ) |
| কমপ্লায়েন্স: | রিচ এবং RoHS অনুগত | সার্টিফিকেট: | ISO9001:2015 / ISO1400:2015 |
| বিশেষভাবে তুলে ধরা: | সাদা/নীল ফন্ট OLED ডিসপ্লে,64x48 পিক্সেল OLED ডিসপ্লে,0.66 ইঞ্চি OLED ডিসপ্লে |
||
0.66 ইঞ্চি আইআইসি ওএলইডি ডিসপ্লে 16 পিন 64x48 পিক্সেল পণ্যের বর্ণনা
SFOM066YZ16-6448WB-01ওএলইডি মডিউলের ব্যাসার্ধ 0.66 ইঞ্চি, এটি 64x64 পিক্সেল দিয়ে তৈরি।SFOM066YZ16-6448WB-01 IIC ইন্টারফেসের সাথে একটি PCB নিয়ন্ত্রণ আছে,পিসিবি বোর্ড 16 টি মাউন্ট হোল সহ গ্রাহকদের জন্য তাদের অ্যাপ্লিকেশনগুলিতে মডিউলগুলি স্থির করার একটি সহজ পদ্ধতি।SFOM066YZ16-6448WB-01মডিউলটি এসএসডি১৩০৬ আইসি সহ অন্তর্নির্মিত; এটি আইআইসি ইন্টারফেস সমর্থন করে, ড্রাইভিং ডিউটি ১/৬৪, লজিকের জন্য সরবরাহ ভোল্টেজ ৩.৩ ভি ~ ৫ ভি, I/O স্তর ৫ ভি থেকে ৩ ভি রূপান্তর সার্কিট সহ,৫০% চেক বোর্ড বর্তমানের সাথে ডিসপ্লেটি ৮০mA @৩.3VDD (সাধারণ মান) । মডিউলের সংযোগ 7 হেডার পিন, ঐচ্ছিক 4 পিন হেডার পিন সংযোগ।
এই OLED মডিউলটি স্মার্ট হোম অ্যাপ্লিকেশন, মেডিকেল ডিভাইস, স্মার্ট কন্ট্রোল, মিটার ইত্যাদির জন্য উপযুক্ত। এটি -40 °C থেকে +85 °C তাপমাত্রায় কাজ করতে পারে;
1. 0.66 ইঞ্চি মিনি OLED ডিসপ্লে 64X48 রেজোলিউশন এবং SSD1306 চিপসেট সহ
2. অতি-নিম্ন শক্তি খরচঃ পূর্ণ স্ক্রিন আলো 0.08w
3. সহজ ইনস্টলেশনের জন্য চারটি মাউন্ট গর্ত
4ইন্টারফেস টাইপঃ আইআইসি (এসপিআইতে পরিবর্তন করা যেতে পারে)
5. বিভিন্ন কন্ট্রোল চিপ সমর্থনঃ Arduino 51 সিরিজ, msp430 সিরিজ, stm32/2 CSR IC, ETC এর সাথে সম্পূর্ণরূপে সামঞ্জস্যপূর্ণ
6পাওয়ার ভোল্টেজঃ DC 3V - 5V
বৈশিষ্ট্যঃ
| পণ্যঃ | OLED 0.66 ইঞ্চি IIC ইন্টারফেস | গঠনঃ | COG + PCB |
|---|---|---|---|
| রেজল্যুশন: | ৬৪x৪৮ পিক্সেল | ইন্টারফেসঃ | আই২সি |
| অ্যালগল দেখছিঃ | সমস্ত দেখার কোণ | পিন নম্বরঃ | ১৬ পিন |
| রঙ: | সাদা / নীল ঐচ্ছিক | মডিউলের আকারঃ | 25.5 ((W) × 28 ((H) × 2.7 ((T) মিমি |
| গ্লাস: | PMOLED (প্যাসিভ ম্যাট্রিক্স OLED) | কন্ট্রোলার: | এসএসডি১৩০৬ অথবা সমমানের |
| পাওয়ার সাপ্লাইঃ | 3.৩ ভোল্ট / ৫ ভোল্ট | উজ্জ্বলতা: | 120 Cd/m2 (মিনিট) |
| অপারেটিং টেম্পঃ | -40°C থেকে +85°C | কন্ট্রাস্ট রেসিওঃ | ২০০০: ১ (ডার্ক রুম কন্ট্রাস্ট) |
| সম্মতিঃ | REACH & RoHS মেনে চলুন | সার্টিফিকেটঃ | আইএসও ৯০০১ঃ২০১৫ / আইএসও ১৪০০:2015 |
SAEF টেকনোলজি একটি পেশাদার OLED মডিউল সরবরাহকারী। আমরা স্ট্যান্ডার্ড প্যাসিভ ম্যাট্রিক্স OLED (PMOLED) / OLED ডট ম্যাট্রিক্স ডিসপ্লে এবং কাস্টম ডিজাইন চরিত্র OLED মডিউল বিস্তৃত সরবরাহ,গ্রাফিক ওএলইডি প্রদর্শন এবং ওএলইডি প্রদর্শন প্যানেলযান্ত্রিক কাঠামোর মধ্যে চিপ অন বোর্ড (সিওবি), চিপ অন গ্লাস (সিওজি) এবং টিএবি (টেপ অটোমেটেড বন্ডড) প্রকার অন্তর্ভুক্ত রয়েছে। গ্রাহকরা সহজেই এসটিএন এলসিডি থেকে ওএলইডি ডিসপ্লেতে অ্যাপ্লিকেশনগুলি আপগ্রেড করতে পারেন।SAEF OLED মডিউলগুলি সমস্ত গুরুত্বপূর্ণ সুবিধার সাথে বৈশিষ্ট্যযুক্ত

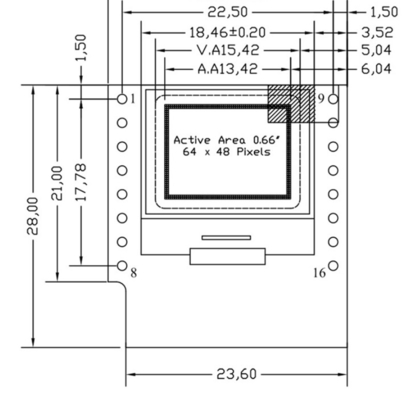

0.66 ইঞ্চি আইআইসি ওএলইডি ডিসপ্লে 16 পিন 64x48 পিক্সেল সহ, হোয়াইট / ব্লু ফন্ট অতি-নিম্ন শক্তি ওএলইডি ডিসপ্লে প্রোডাক্ট ডায়াগ্রাম

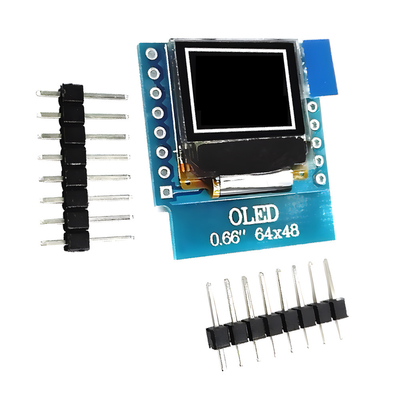

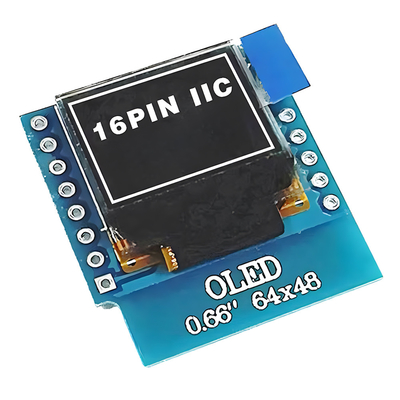

0.66 ইঞ্চি আইআইসি ওএলইডি ডিসপ্লে 16 পিন 64x48 পিক্সেল সহ, হোয়াইট / ব্লু ফন্ট অতি-নিম্ন শক্তি ওএলইডি ডিসপ্লে পণ্যের চিত্র
ওএলইডি ডিসপ্লের নীতি বুঝতে হবে - ওএলইডি মডিউল ব্যবহারের বিভিন্ন উপায়ে খেলুন
ওএলইডি মডিউলের চারটি কাজের মোড রয়েছে, যথা 6800 এবং 8080 সমান্তরাল ইন্টারফেস, 4-ডায়ার সিরিয়াল এসপিআই ইন্টারফেস মোড এবং আইআইসি ইন্টারফেস মোড।BS1/BS2 সেটিংস এবং মডিউল ইন্টারফেস মোডের মধ্যে সম্পর্ক নিম্নলিখিত টেবিলে দেখানো হয়েছে:
SAEF Technology OLED মডিউলের ডিফল্ট সেটিংস হল BS0 থেকে GND, BS1 এবং BS2 থেকে VCC (8080 মোড), যদি আপনি এটিকে অন্যান্য মোডে সেট করতে চান,আপনি OLED পিছনে একটি সোলাইডিং লোহা সঙ্গে BS0-BS2 সেটিংস পরিবর্তন করতে হবে(হার্ডওয়্যার পরিবর্তন)
স্কিম থেকে আমরা জানতে পারি যে মোট ১৬ টি পিন আছে, এবং ১৬ টি লাইনের মধ্যে আমরা মাত্র ১৫ টি পিন ব্যবহার করেছি, এবং তাদের মধ্যে একটি ঝুলছে। ১৫ টি লাইনের মধ্যে ২ টি পাওয়ার এবং গ্রাউন্ড,আর বাকি আছে ১৩টি।. বিভিন্ন মোডে, সিগন্যাল লাইন সংখ্যা আমরা প্রয়োজন ভিন্ন, 8080 মোডে, সব 13 প্রয়োজন হয়, যার মধ্যে একটি সাধারণ, অর্থাৎ রিসেট লাইন RST (RES),যা আমরা সরাসরি MCU পুনরায় সেট করতে সংযোগ করতে পারেন (নিশ্চিত করুন যে পুনরায় সেট পদ্ধতি একই), যাতে একটি লাইন বাদ দেওয়া যেতে পারে। আইআইসি মোডে, শুধুমাত্র 2 লাইন প্রয়োজন হয়!
আমরা সবে শিখেছি, আইআইসির কাজের মোডে মাত্র দুটি লাইন প্রয়োজন, এবং আইআইসির কাজের মোডে দুইটি তারের ব্যবহার করা হয় আইআইসিকে সিমুলেট করতে এবং তথ্য সংগ্রহ করতে।
ওএলইডি কন্ট্রোলারটি এসএসডি ১৩০৬, অর্থাৎঃ খালি স্ক্রিনটি এসএসডি ১৩০৬ দ্বারা চালিত হয়, যা আরও ব্যাপকভাবে ব্যবহৃত LED ড্রাইভার চিপ।
OLED মডিউল ভিডিও মেমরি
ওএলইডি নিজেই ভিডিও মেমরি নেই, এবং এর ভিডিও মেমরি SSD1306 এর উপর নির্ভর করে। এসএসডি1306 এর মোট মেমরি 128 * 64 বিট, এবং এসএসডি1306 মেমরিকে 8 পৃষ্ঠায় বিভক্ত করে।প্রতিটি পৃষ্ঠায় 128 বাইট রয়েছে, মোট ৮টি পৃষ্ঠা, যা ঠিক ১২৮*৬৪ ডট ম্যাট্রিক্সের আকার।
কিন্তু যেহেতু ওএলইডি এক সময়ে একটি পয়েন্ট ম্যাট্রিক্স নিয়ন্ত্রণ করতে পারে না, তাই এটি শুধুমাত্র ৮ পয়েন্ট ম্যাট্রিক্স নিয়ন্ত্রণ করতে পারে; এবং এটি একটি উল্লম্ব সুইপ নিয়ন্ত্রণ;
কারণ প্রতিটি লিখতে বাইটে লেখা হয়, একটি সমস্যা আছে, যদি আমরা লিখতে শুধুমাত্র মোড ব্যবহার মডিউল পরিচালনা করতে, তারপর, আমরা একটি সময়ে 8 পয়েন্ট লিখতে হবে, তাই যখন আমরা একটি পয়েন্ট আঁকা,আমরা বাইট প্রতিটি বিট বর্তমান অবস্থা খুঁজে বের করতে হবে যেখানে বিন্দু সেট করা হয় অবস্থিত (0/1?) অন্যথায়, লিখিত তথ্য পূর্ববর্তী রাষ্ট্র overwrite হবে, এবং ফলাফল হবে যে কিছু পয়েন্ট যে প্রদর্শিত করা প্রয়োজন হয় না প্রদর্শিত হয়,অথবা প্রদর্শিত হওয়া উচিত যারা প্রদর্শিত হয় না. পাঠযোগ্য মোডে, আমরা প্রথমে লিখতে বাইট পড়তে পারেন, বর্তমান অবস্থা পেতে, এবং তারপর এটি গ্রাম মধ্যে লিখুন বিট পুনর্লিখন করা পরিবর্তন করার পরে,যাতে এটি পূর্ববর্তী পরিস্থিতিতে প্রভাব ফেলবে না. তবে, এর জন্য GRAM পড়ার ক্ষমতা প্রয়োজন, 3-ওয়্যার বা 4-ওয়্যার SPI মোডের জন্য, মডিউলটি পড়া সমর্থন করে না, এবং পড়ুন->-থেকে-> লেখার মোডটিও তুলনামূলকভাবে ধীর।
সুতরাং আমরা যে পদ্ধতিটি ব্যবহার করি তা হল STM32 এর ভিতরে একটি OLED GRAM (মোট 128 বাইট) তৈরি করা, এবং প্রতিটি সংশোধনের সময়, শুধুমাত্র STM32 এর GRAM (সত্যিই SRAM) সংশোধন করা, এবং সংশোধনের পরে,STM32 এর GRAM কে OLED GRAM এ একবারে লিখুনঅবশ্যই, এই পদ্ধতির অসুবিধাও রয়েছে, অর্থাৎ, খুব ছোট SRAM (যেমন 51 সিরিজ) সহ মাইক্রোকন্ট্রোলারগুলির জন্য এটি আরও সমস্যাযুক্ত।
