0.5 ইঞ্চি ওএলইডি ডিসপ্লে মডিউল 88x48 পিক্সেল আই 2 সি ইন্টারফেসের সাথে প্যাসিভ ম্যাট্রিক্স

0.5 ইঞ্চি OLED ডিসপ্লে মডিউল 88x48, OEL ডিসপ্লে মডিউল 0.5 ইঞ্চিপণ্যের ভূমিকা

SFOS050XZ-7112AN OLED ডিসপ্লে মডিউলটি একটি 88x48 রেজোলিউশন COG গ্রাফিক ডিসপ্লে, ডায়াগনাল আকার 0.5 ইঞ্চি।ওএলইডি মডেলটি শিল্প মানের হিসাবে ডিজাইন করা হয়েছে যা প্রতিযোগিতামূলক দামের সুবিধা রয়েছে. মডিউলটি CH1115 আইসি সহ অন্তর্নির্মিত; এটি আই 2 সি ইন্টারফেস সমর্থন করে। লজিকের জন্য সরবরাহ ভোল্টেজ 2.8V, প্রদর্শনের জন্য সরবরাহ ভোল্টেজ 9V, ভিডিডির জন্য অপারেটিং বর্তমান 180μA, ড্রাইভিং ডিউটি 1/48।

SFOS050XZ-7112AN OEL ডিসপ্লে মডিউলটি পোশাকযুক্ত ডিভাইস, স্মার্ট হোম অ্যাপ্লিকেশন ইত্যাদির জন্য উপযুক্ত। এই মডিউলটি -40 °C থেকে +80 °C তাপমাত্রায় কাজ করতে পারে;তার সঞ্চয় তাপমাত্রা -৪০°সি থেকে +৮৫°সি পর্যন্ত.

0.5 ইঞ্চি OLED ডিসপ্লে মডিউল 88x48 পিক্সেল, OEL ডিসপ্লে মডিউল 0.5 ইঞ্চি Pরডাক্ট আঁকা

পিন সংজ্ঞা

পিন১, সি২পি/পিন২, সি২এন/পিন৩, সি১পি/পিন৪, সি১এন

ফ্লাইং ইনভার্টিং ক্যাপাসিটরের ইতিবাচক টার্মিনাল, ফ্লাইং বুস্ট ক্যাপাসিটরের নেতিবাচক টার্মিনাল। টার্মিনালের মধ্যে চার্জ-পাম্প ক্যাপাসিটর প্রয়োজন হয়।যখন কনভার্টার ব্যবহার করা হয় না তখন তাদের ভাসতে হবে.

পিন-৫,VDD2ভিবিএটি

ডিসি/ডিসি কনভার্টার সার্কিটের জন্য পাওয়ার সাপ্লাই। এটি ডিসি/ডিসি ভোল্টেজ কনভার্টারের অভ্যন্তরীণ বাফারের জন্য পাওয়ার সাপ্লাই পিন। কনভার্টারটি ব্যবহার করার সময় এটি একটি বহিরাগত উত্সের সাথে সংযুক্ত হতে হবে।কনভার্টারটি ব্যবহার না করা হলে এটিকে ভিডিডিতে সংযুক্ত করা উচিত.

পিন6, VBREFএন সি

পিন7, ভিএসএস

লজিক সার্কিটের গ্রাউন্ড এটি একটি গ্রাউন্ড পিন। এটি লজিক পিনগুলির জন্য একটি রেফারেন্স হিসাবে কাজ করে। এটি বহিরাগত গ্রাউন্ডের সাথে সংযুক্ত হতে হবে।

পিন8, ভিডিডি১

লজিকের জন্য পাওয়ার সাপ্লাই. এটি একটি ভোল্টেজ সাপ্লাই পিন. এটি একটি বহিরাগত উৎস সংযুক্ত করা আবশ্যক.

পিন9, RES#

কন্ট্রোলার এবং ড্রাইভারের জন্য পাওয়ার রিসেট করুন। এই পিনটি রিসেট সিগন্যাল ইনপুট। যখন পিনটি কম থাকে, তখন চিপটির প্রারম্ভিকীকরণ করা হয়। স্বাভাবিক অপারেশনের সময় এই পিনটি টানুন।

পিন10এসসিএল

আইআইসি বাস ক্লক সিগন্যাল। আই 2 সি বাসে তথ্য প্রেরণ যদি একটি ঘড়ি সিগমাল অনুসরণ করে। এই পিনের একটি একক ঘড়ি সময়ের মধ্যে ডেটা বিটের প্রতিটি সংক্রমণ ঘটে।

পিন11এসডিএ

আই২সি বাস ডেটা সিগন্যাল। এই পিনটি ট্রান্সমিটার এবং রিসিভারের মধ্যে যোগাযোগ চ্যানেল হিসাবে কাজ করে।

পিন-১২, আইআরইএফ

উজ্জ্বলতা সামঞ্জস্যের জন্য বর্তমান রেফারেন্স। এই পিনটি সেগমেন্ট বর্তমান রেফারেন্স পিন। এই পিন এবং ভিএসএসের মধ্যে একটি প্রতিরোধক সংযুক্ত করা উচিত। বর্তমানটি সর্বোচ্চ 12.5uA এ সেট করুন।

পিন13, ভিসিওএমএইচ

COM সিগন্যালের জন্য ভোল্টেজ আউটপুট উচ্চ স্তর। এই পিনটি COM সিগন্যালের জন্য ভোল্টেজ আউটপুট উচ্চ স্তরের ইনপুট পিন। এই পিন এবং ভিএসএসের মধ্যে ক্যাপাসিটর সংযুক্ত করা উচিত।

পিন14, ভিসিসি

OEL প্যানেলের জন্য পাওয়ার সাপ্লাই। এটি চিপের সবচেয়ে ইতিবাচক ভোল্টেজ সরবরাহ পিন। কনভার্টার ব্যবহারের সময় এই পিন এবং VSS এর মধ্যে একটি স্থিতিশীলতা ক্যাপাসিটার সংযুক্ত করা উচিত।কনভার্টারটি ব্যবহার না করা হলে এটিকে বহিরাগত উত্সের সাথে সংযুক্ত করতে হবে.

দ্রষ্টব্য ১ঃ উপরের সমস্ত ভোল্টেজগুলি ₹VSS = ০V ₹ এর ভিত্তিতে।

দ্রষ্টব্য ২ঃ এই মডিউলটি উপরের সর্বোচ্চ ক্ষমতাসীমা অতিক্রম করলে মডিউলটির স্থায়ী ভাঙ্গন ঘটতে পারে।এই মডিউলটি বিভাগ ৩ অনুযায়ী অবস্থার অধীনে ব্যবহার করা উচিত।. √ অপটিক্স এবং বৈদ্যুতিক বৈশিষ্ট্য √ এই মডিউলটি যদি এই অবস্থার বাইরে ব্যবহার করা হয় তবে মডিউলটির ত্রুটি হতে পারে এবং মডিউলটির নির্ভরযোগ্যতা খারাপ হতে পারে।

দ্রষ্টব্য 3: সংজ্ঞায়িত তাপমাত্রা পরিসীমাতে পোলারাইজার অন্তর্ভুক্ত নয়। পোলারাইজারের সর্বাধিক প্রতিরোধযোগ্য তাপমাত্রা 80°C হওয়া উচিত।

দ্রষ্টব্য ৪ঃ ভিপিপি = ৭.৫ ভোল্ট, টা = ২৫ ডিগ্রি সেলসিয়াস, ৫০% চেকারবোর্ড। সফটওয়্যার কনফিগারেশন ৪.৪ ধারা অনুসারে। জীবনকালের শেষটি প্রাথমিক উজ্জ্বলতার ৫০% হিসাবে নির্দিষ্ট করা হয়েছে।উচ্চ তাপমাত্রা অবস্থার মধ্যে একটি ত্বরিত অপারেশন দ্বারা গড় অপারেটিং জীবনকাল রুম তাপমাত্রা অনুমান করা হয়.

* VDD1 = 2.8V, VPP = 8.0V & 7.4V এ নেওয়া অপটিক্যাল পরিমাপ। সফটওয়্যার কনফিগারেশন 4.4 বিভাগের অনুসরণ করে।

বাহ্যিক সেটিং

{RES=1; delay(1000); RES=0; delay(1000); RES=1; delay(1000); write_i(0xAE); /*display off*/ write_i(0x00); /*set lower column address*/ write_i(0x10); /*set higher column address*/ write_i(0xB0);/*পৃষ্ঠা ঠিকানা সেট করুন*/ write_i(0x40); /*সেট প্রদর্শন শুরু লাইন*/ লিখুন_i(0x81); /*চুক্তি নিয়ন্ত্রণ*/ লিখুন_i(0x88); /*4d*/ লিখুন_i(0x82); /* iref প্রতিরোধক সেট এবং ISEG*/ লিখুন_i(0x00 সামঞ্জস্য; লিখুন_i(0xA1);/*সেট সেগমেন্ট রিম্যাপ 0xA0*/ write_i(0xA2); /*সেট সেগ প্যাড হার্ডওয়্যার কনফিগারেশন*/ write_i(0xA4); /*ডিসঅ্যাক্টিভ সম্পূর্ণ প্রদর্শন চালু (0xA4/0xA5)*/ write_i(0xA6); /*স্বাভাবিক / বিপরীত*/ write_i(0xA8); /*মাল্টিপ্লেক্স অনুপাত*/ write_i(0x3F);/* duty = 1/64*/ write_i(0xC8); /*কোম স্ক্যান দিক 0XC0*/ write_i(0xD3); /*সেট প্রদর্শন অফসেট*/ write_i(0x00); /* */ write_i(0xD5); /*সেট osc বিভাগ*/ write_i(0xa0); write_i(0xD9); /*সেট প্রাক চার্জ সময়কাল*/ write_i(0x22);write_i(0xdb); /*সেট vcomh*/ write_i(0x40); write_i(0x31); /* সেট পাম্প 7.4v */ write_i(0xad); /*সেট চার্জ পাম্প সক্রিয়*/ write_i(0x8a); /*সেট ডিসি-ডিসি সক্রিয় (0x8a=নিষ্ক্রিয়; 0x8b=সক্রিয়) */ write_i(0xAF);/* প্রদর্শন ON*/}void write_i(unsigned char ins) {unsigned char m,da; unsigned int j; DC=0; CS=0; da=ins;for(j=0;j<8;j++) { m=da; SCL=0; m=m&0x80; if(m==0x80) { SDA=1; } else { SDA=0; } da=da<1; SCL=1; } CS=1;}void write_d(unsigned char dat) { unsigned char m,da;অস্বাক্ষরিত int j; DC=1; CS=0; da=dat; for(j=0; j<8; j++) { m=da; SCL=0; m=m&0x80; if(m==0x80) { SDA=1; } else { SDA=0; } da=da<1; SCL=1; } CS=1;} void delay ((unsigned int i) { while(i>0) { i--; }}

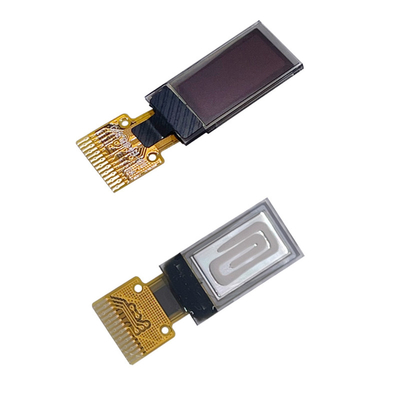

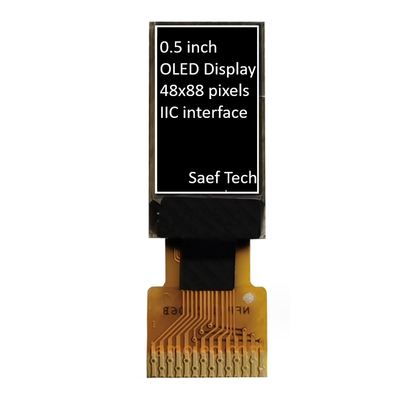

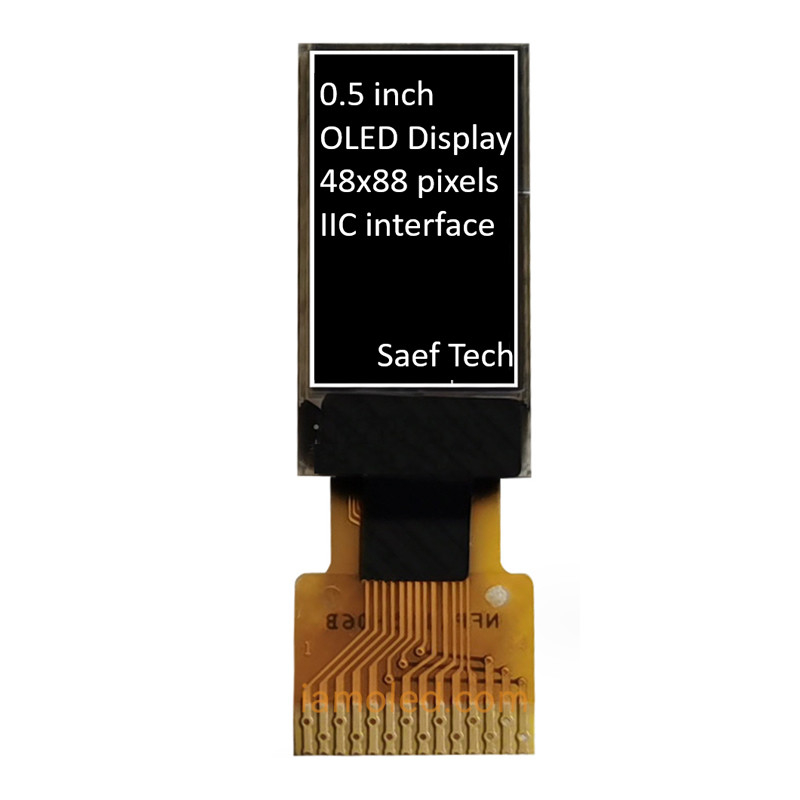

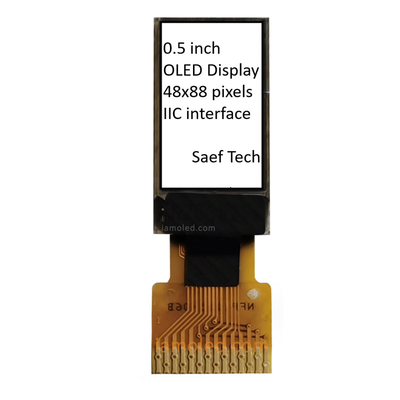

0.5 ইঞ্চি OLED ডিসপ্লে মডিউল 88x48 পিক্সেল, OEL ডিসপ্লে মডিউল 0.5 ইঞ্চিপণ্যের চিত্র

কারখানার সুবিধা এবং শংসাপত্র

এসএইএফ টেকনোলজি একটি পেশাদার ওএলইডি মডিউল সরবরাহকারী

আমরা স্ট্যান্ডার্ড প্যাসিভ ম্যাট্রিক্স OLED (PMOLED) / OLED ডট ম্যাট্রিক্স ডিসপ্লে এবং কাস্টম ডিজাইনের চরিত্র OLED মডিউল, গ্রাফিক OLED ডিসপ্লে এবং OLED ডিসপ্লে প্যানেল সরবরাহ করি।যান্ত্রিক কাঠামো বোর্ডে চিপ অন্তর্ভুক্ত (COB), চিপ অন গ্লাস (সিওজি), এবং টিএবি (টেপ অটোমেটেড বন্ডড) প্রকার। গ্রাহকরা সহজেই এসটিএন এলসিডি থেকে ওএলইডি ডিসপ্লেতে অ্যাপ্লিকেশনগুলি আপগ্রেড করতে পারেন। এসএইএফ ওএলইডি মডিউলগুলি সমস্ত গুরুত্বপূর্ণ সুবিধা সহ বৈশিষ্ট্যযুক্ত:

• দ্রুততর প্রতিক্রিয়া সময় ️ +২৫ ডিগ্রি সেলসিয়াসে ১০ মাইক্রোসেকেন্ড।
• সীমাহীন দেখার কোণ 175 ডিগ্রি পর্যন্ত
• পাতলা ∙ ব্যাকলাইটের প্রয়োজন নেই, স্বয়ংক্রিয়ভাবে নির্গত
• উচ্চ উজ্জ্বলতা
• উচ্চ কন্ট্রাস্ট রেসিও ১০ পর্যন্ত000০১
• বিস্তৃত অপারেশন তাপমাত্রা ∙-৪০ °C ~ ৮০ °C ∙
• কম শক্তি খরচ

SAEF টেকনোলজির গ্রাফিক OLED ডিসপ্লে তিনটি যান্ত্রিক কাঠামোতে পাওয়া যায় যার মধ্যে রয়েছে COB, COG এবং TAB প্যাসিভ ম্যাট্রিক্স প্রযুক্তি।50x16 OLED গ্রাফিক ডিসপ্লেতে উপলব্ধ গ্রাফিক একরঙের OLED রেজোলিউশন, 64x128 OLED, 100x16 OLED, 100x32 গ্রাফিক OLED, 200x16 গ্রাফিক OLED, OLED 128x32, OLED প্রদর্শন 128x64, OLED 128x128, এবং 256x64 OLED প্রদর্শন।SAEF পণ্য পরিসীমা মধ্যে গ্রাফিক OLED প্রদর্শন বোর্ড নিয়ামক আছে এবং ইন্টারফেস সমান্তরাল অন্তর্ভুক্তএই OLED ডিসপ্লে মডিউলগুলির রেজোলিউশন / রঙের উপর নির্ভর করে 3V, বা 5V এর ভোল্টেজ রয়েছে।

এসএইএফ 0.42 "থেকে 5.5" OLED এর আকারের একটি বিস্তৃত পরিসীমা অফার করে, যেমন 0.42 "মাইক্রো OLED ডিসপ্লে, 0.49" OLED ডিসপ্লে, 0.5" OLED ডিসপ্লে, 0.66" মিনি OLED ডিসপ্লে, 0.69 "OLED, 0.0" OLED ডিসপ্লে।৯১" ওএলইডি ডিসপ্লে, 0.95 "ওএলইডি, 0.96" ওএলইডি ডিসপ্লে, 1.5" ওএলইডি ডিসপ্লে, 2" ওএলইডি, 2.4 "ওএলইডি, 2.7" ওএলইডি ডিসপ্লে, 5.5 "ওএলইডি ডিসপ্লে, এবং কাস্টম ডিজাইন সমাধান।
