পণ্যের বিবরণ:
|
| পণ্য: | OLED ডিসপ্লে মডিউল 0.96" | পিক্সেলের সংখ্যা: | 128x64 পিক্সেল |
|---|---|---|---|
| ড্রাইভার আইসি: | SSD1315 বা সমতুল্য | প্রদর্শন মোড: | প্যাসিভ ম্যাট্রিক্স |
| ডিসপ্লে কালার: | একরঙা (সাদা) | ড্রাইভ ডিউটি: | 1/64 ডিউটি |
| প্যানেলের আকার: | 24.7 x 16.6 x 1.3 (মিমি) | সক্রিয় এলাকা: | 21.74 x 11.175 (মিমি) |
| পিক্সেল পিচ: | 0.17 x 0.175 (মিমি) | পিক্সেল সাইজ: | 0.15 x 0.15 (মিমি) |
| দেখার দিক: | সমস্ত দেখার কোণ | ইন্টারফেস: | I2C, SPI ঐচ্ছিক |
| সংযোগ: | প্লাগ লাগানো | পিন নাম্বার: | 30 পিন (কাস্টমাইজ করা যাবে) |
| অপারেটিং টেম্প।: | -40C - +70C | স্টোরেজ টেম্প।: | -40C - +85C |
| লাইফ টাইম: | 50,000 ঘন্টা @60cd/m2 | কমপ্লায়েন্স: | রিচ এবং RoHS অনুগত |
| বিশেষভাবে তুলে ধরা: | 0.96 ইঞ্চি OLED ডিসপ্লে মডিউল,OLED ডিসপ্লে 128x64,এসপিআই আই২সি ০.৯৬ ইঞ্চি ওএলডি ডিসপ্লে |
||

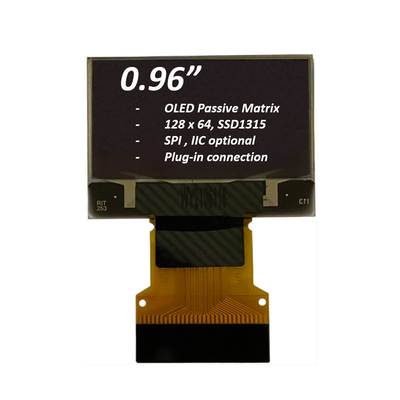

পাইকারি মূল্য 0.96 ইঞ্চি ওএলইডি ডিসপ্লে মডিউল 128x64 পিক্সেল এসপিআই আইআইসি ইন্টারফেস প্লাগ-ইন সংযোগ পণ্যের ভূমিকা

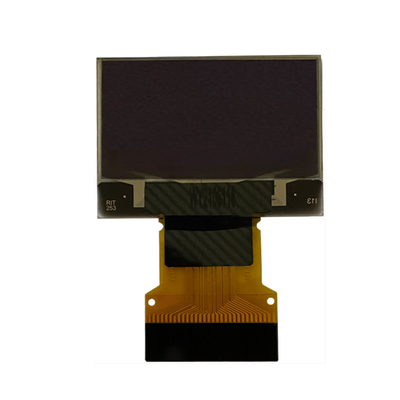

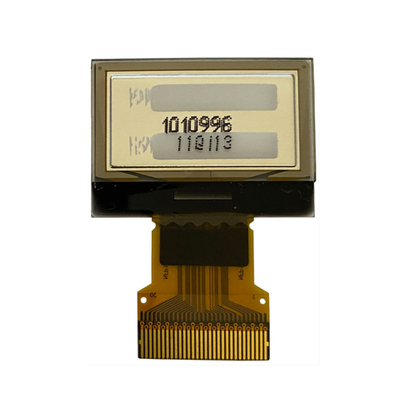

SFOS096XZ-7120AP OLED ডিসপ্লে মডিউল হল একটি 128x64 রেজোলিউশনের COG গ্রাফিক ডিসপ্লে, যার ব্যাসার্ধের আকার 0.96 ইঞ্চি।ওএলইডি মডেলটি শিল্প মানের হিসাবে ডিজাইন করা হয়েছে যা প্রতিযোগিতামূলক দামের সুবিধা রয়েছে. মডিউলটি এসএসডি 1315 আইসি সহ অন্তর্নির্মিত; এটি আই 2 সি এবং এসপিআই ইন্টারফেস সমর্থন করে। লজিকের জন্য সরবরাহের ভোল্টেজ 2.8V, প্রদর্শনের জন্য সরবরাহের ভোল্টেজ 9V, ভিডিডির জন্য অপারেটিং বর্তমান 160μA,ড্রাইভিং ডিউটি 1/64.
SFOS096XZ-7120AP OEL ডিসপ্লে মডিউল পোশাকের ডিভাইস, স্মার্ট হোম অ্যাপ্লিকেশন ইত্যাদির জন্য উপযুক্ত। এই মডিউলটি -40 °C থেকে +70 °C তাপমাত্রায় কাজ করতে পারে;তার সঞ্চয় তাপমাত্রা -৪০°সি থেকে +৮৫°সি পর্যন্ত.
| পণ্যঃ | ওএলইডি ডিসপ্লে মডিউল ০.৯৬" |
| পিক্সেলের সংখ্যাঃ | 128x64 পিক্সেল |
| ড্রাইভার আইসিঃ | এসএসডি১৩১৫ অথবা সমতুল্য |
| প্রদর্শন মোডঃ | প্যাসিভ ম্যাট্রিক্স |
| প্রদর্শন রঙঃ | এক রঙের (সাদা) |
| ড্রাইভ ডিউটিঃ | ৬/৬৪ |
| সক্রিয় এলাকাঃ | 21.74 X 11.175 (মিমি) |
| প্যানেলের আকারঃ | 24.7 X 16.6 X 1.3 (মিমি) |
| পিক্সেল পিচঃ | 0.17 X 0.175 (মিমি) |
| পিক্সেলের আকারঃ | 0.15 X 0.15 (মিমি) |
| ইন্টারফেসঃ | I2C, SPI ঐচ্ছিক |
| দেখার দিকঃ | সকল দৃষ্টিকোণ |
| সংযোগঃ | প্লাগ ইন |
| পিন নম্বরঃ | 30 পিন (কাস্টমাইজ করা যাবে) |
| অপারেটিং টেম্পঃ | -৪০ সি - +৭০ সি |
| সঞ্চয়স্থানের তাপমাত্রাঃ | -৪০ সি - +৮৫ সি |
| জীবনকালঃ | 50,000 ঘন্টা @60cd/m2 |
| সম্মতিঃ | REACH & RoHS মেনে চলুন |
পাইকারি মূল্য 0.96 ইঞ্চি ওএলইডি ডিসপ্লে মডিউল 128x64 পিক্সেল এসপিআই আইআইসি ইন্টারফেস প্লাগ-ইন সংযোগ পণ্য অঙ্কন
পিন সংজ্ঞা
পিন-১, এনসি (জিএনডি),সংরক্ষিত পিন (সমর্থন পিন) সমর্থন পিনগুলি ফাংশন পিনগুলিতে স্ট্রেসগুলির প্রভাব হ্রাস করতে পারে। এই পিনগুলিকে ESD সুরক্ষা সার্কিট হিসাবে বাহ্যিক গ্রাউন্ডে সংযুক্ত করা উচিত।
পিন2, পিন3, পিন4, পিন5,ফ্লাইং ইনভার্টিং ক্যাপাসিটরের ইতিবাচক টার্মিনাল, ফ্লাইং বুস্ট ক্যাপাসিটরের নেতিবাচক টার্মিনাল, টার্মিনালগুলির মধ্যে চার্জ-পাম্প ক্যাপাসিটর প্রয়োজন।যখন কনভার্টার ব্যবহার করা হয় না তখন তাদের ভাসতে হবে.
পিন6, ভিবিএটিডিসি / ডিসি রূপান্তরকারী সার্কিটের জন্য পাওয়ার সাপ্লাই এটি ডিসি / ডিসি ভোল্টেজ রূপান্তরকারীর অভ্যন্তরীণ বাফারের জন্য পাওয়ার সাপ্লাই পিন। এটি রূপান্তরকারী ব্যবহারের সময় বাহ্যিক উত্সের সাথে সংযুক্ত হতে হবে।কনভার্টার ব্যবহার করা হয় না যখন এটি VDD সংযুক্ত করা উচিত.
পিন7, পিন12, পিন16, পিন21~25, এন.সি.সংরক্ষিত পিন ফাংশন পিনগুলির মধ্যে এনসি পিনগুলি সামঞ্জস্যপূর্ণ এবং নমনীয় নকশার জন্য সংরক্ষিত।
পিন8, ভিএসএস,লজিক সার্কিটের গ্রাউন্ড এটি একটি গ্রাউন্ড পিন। এটি লজিক পিনগুলির জন্য একটি রেফারেন্স হিসাবে কাজ করে। এটি বহিরাগত গ্রাউন্ডে সংযুক্ত হতে হবে।
পিন9, ভিডিডি,লজিকের জন্য পাওয়ার সাপ্লাইএটি একটি ভোল্টেজ সরবরাহ পিন। এটি একটি বহিরাগত উৎস সংযুক্ত করা আবশ্যক।
পিন10পিন ১১, বিএস০, বিএস১,যোগাযোগ প্রোটোকল নির্বাচন করুনএই পিনগুলি এমসিইউ ইন্টারফেস নির্বাচন ইনপুট।
পিন13, সি এস #,চিপ নির্বাচন করুন এই পিনটি চিপ নির্বাচন ইনপুট। চিপটি এমসিইউ যোগাযোগের জন্য কেবল তখনই সক্ষম হয় যখন সিএস # কম টানা হয়।
পিন14, আরএসটি#,কন্ট্রোলার এবং ড্রাইভারের জন্য পাওয়ার রিসেট এই পিনটি রিসেট সিগন্যাল ইনপুট। যখন পিনটি কম থাকে, তখন চিপটির প্রারম্ভিকীকরণ কার্যকর করা হয়। স্বাভাবিক অপারেশনের সময় এই পিনটি উচ্চ টানুন।
পিন15, ডি/সি#,ডেটা/কমান্ড কন্ট্রোল। এই পিনটি ডেটা/কমান্ড কন্ট্রোল পিন। যখন পিনটি উচ্চতর টানা হয়, তখন D7 ~ D0 এ ইনপুটটি প্রদর্শন ডেটা হিসাবে চিকিত্সা করা হয়। যখন পিনটি কম টানা হয়,D7~D0 এ ইনপুটটি কমান্ড রেজিস্টারে স্থানান্তরিত হবে. যখন পিনটি উপরে টানা হয় এবং সিরিয়াল ইন্টারফেস মোডটি নির্বাচন করা হয়, তখন এসডিআইএন-এর ডেটা ডেটা হিসাবে ব্যাখ্যা করা হবে। যখন এটি কম টানা হয়, তখন এসডিআইএন-এর ডেটা কমান্ড রেজিস্টারে স্থানান্তরিত হবে।আই২সি মোডে, এই পিনটি স্লেভ ঠিকানা নির্বাচনের জন্য SA0 হিসাবে কাজ করে। এমসিইউ ইন্টারফেস সংকেতগুলির সাথে বিশদ সম্পর্কের জন্য, দয়া করে টাইমিং বৈশিষ্ট্য চিত্রগুলি দেখুন।
পিন18~Pin20, D0~D2,এই পিনগুলি এমসিইউ ডেটা বাসে সংযোগকারী দ্বি-দিকনির্দেশক ডেটা বাস। অব্যবহৃত পিনগুলিকে LOW টাই করার পরামর্শ দেওয়া হয়। যখন সিরিয়াল ইন্টারফেস মোড নির্বাচন করা হয়,D2 হয় LOW বা D1 সঙ্গে একসাথে সিরিয়াল তথ্য ইনপুট হিসাবে আবদ্ধ করা উচিত: এসডিআইএন, এবং ডি 0 সিরিয়াল ঘড়ি ইনপুট হবেঃ এসসিএলকে। যখন আই 2 সি মোড নির্বাচন করা হয়, তখন ডি 2, ডি 1 একসাথে আবদ্ধ হওয়া উচিত এবং এসডিএআউট হিসাবে কাজ করা উচিত, অ্যাপ্লিকেশনটিতে এসডিএইন এবং ডি 0 সিরিয়াল ঘড়ি ইনপুট, এসসিএল।
পিন২৬,IREF,উজ্জ্বলতা সামঞ্জস্যের জন্য বর্তমান রেফারেন্স.এই পিনটি সেগমেন্ট বর্তমান রেফারেন্স পিন। এই পিন এবং ভিএসএসের মধ্যে একটি প্রতিরোধক সংযুক্ত করা উচিত। বর্তমানটি সর্বোচ্চ 12.5 ′′ এ সেট করুন।
পিন ২৭,ভিসিওএমএইচ,COM সিগন্যালের জন্য ভোল্টেজ আউটপুট হাই লেভেল। এই পিনটি COM সিগন্যালের জন্য ভোল্টেজ আউটপুট উচ্চ স্তরের ইনপুট পিন। এই পিন এবং ভিএসএসের মধ্যে একটি ক্যাপাসিটর সংযুক্ত করা উচিত।
পিন ২৮,ভিসিসি,OEL প্যানেলের জন্য পাওয়ার সাপ্লাই। এটি চিপের সর্বাধিক ইতিবাচক ভোল্টেজ সরবরাহ পিন। কনভার্টার ব্যবহার করার সময় এই পিন এবং ভিএসএসের মধ্যে একটি স্থিতিশীলতা ক্যাপাসিটার সংযুক্ত করা উচিত।কনভার্টার ব্যবহার না করার সময় এটিকে একটি বাহ্যিক উৎস সংযুক্ত করতে হবে.
পিন ২৯,ভিএলএসএস,অ্যানালগ সার্কিটের গ্রাউন্ড এটি একটি অ্যানালগ গ্রাউন্ড পিন। এটিকে VSS এর সাথে বাহ্যিকভাবে সংযুক্ত করা উচিত।
পিন-৩০, এনসি (জিএনডি),সংরক্ষিত পিন (সমর্থন পিন) সমর্থন পিনগুলি ফাংশন পিনগুলিতে স্ট্রেসগুলির প্রভাব হ্রাস করতে পারে। এই পিনগুলিকে ESD সুরক্ষা সার্কিট হিসাবে বাহ্যিক গ্রাউন্ডে সংযুক্ত করা উচিত।
পরম সর্বোচ্চ রেটিং
অপটিক্যাল বৈশিষ্ট্য
* VDD1 = 2.8V, VPP = 8.0V & 7.4V এ নেওয়া অপটিক্যাল পরিমাপ। সফটওয়্যার কনফিগারেশন 4.4 বিভাগের অনুসরণ করে।
নির্ভরযোগ্যতা পরীক্ষার সামগ্রী
* উপরের পরীক্ষার জন্য ব্যবহৃত নমুনাগুলির মধ্যে পোলারাইজার অন্তর্ভুক্ত নেই।
* পরীক্ষার সময় কোনও আর্দ্রতা ঘনীভূত হয় না।

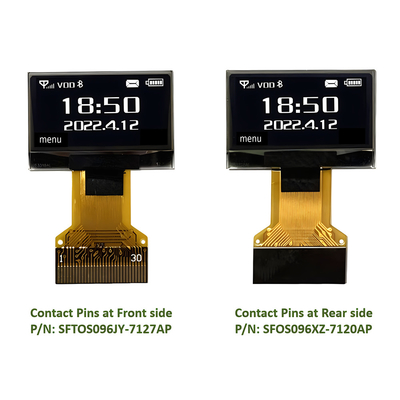

পাইকারি মূল্য 0.96 ইঞ্চি OLED ডিসপ্লে মডিউল 128x64 পিক্সেল SPI IIC ইন্টারফেস প্লাগ-ইন সংযোগ Product চিত্র
SAEF টেকনোলজি একটি পেশাদার OLED মডিউল সরবরাহকারী। আমরা স্ট্যান্ডার্ড প্যাসিভ ম্যাট্রিক্স OLED (PMOLED) / OLED ডট ম্যাট্রিক্স ডিসপ্লে এবং কাস্টম ডিজাইন চরিত্র OLED মডিউল বিস্তৃত সরবরাহ,গ্রাফিক ওএলইডি প্রদর্শন এবং ওএলইডি প্রদর্শন প্যানেলযান্ত্রিক কাঠামোর মধ্যে চিপ অন বোর্ড (সিওবি), চিপ অন গ্লাস (সিওজি) এবং টিএবি (টেপ অটোমেটেড বন্ডড) প্রকার অন্তর্ভুক্ত রয়েছে। গ্রাহকরা সহজেই এসটিএন এলসিডি থেকে ওএলইডি ডিসপ্লেতে অ্যাপ্লিকেশনগুলি আপগ্রেড করতে পারেন।SAEF OLED মডিউলগুলি সমস্ত গুরুত্বপূর্ণ সুবিধা সহ বৈশিষ্ট্যযুক্ত:
SAEF টেকনোলজির গ্রাফিক OLED ডিসপ্লে তিনটি যান্ত্রিক কাঠামোতে পাওয়া যায় যার মধ্যে রয়েছে COB, COG এবং TAB প্যাসিভ ম্যাট্রিক্স প্রযুক্তি।50x16 OLED গ্রাফিক ডিসপ্লেতে উপলব্ধ গ্রাফিক একরঙের OLED রেজোলিউশন, 64x128 OLED, 100x16 OLED, 100x32 গ্রাফিক OLED, 200x16 গ্রাফিক OLED, OLED 128x32, OLED প্রদর্শন 128x64, OLED 128x128, এবং 256x64 OLED প্রদর্শন।SAEF পণ্য পরিসীমা মধ্যে গ্রাফিক OLED প্রদর্শন বোর্ড নিয়ামক আছে এবং ইন্টারফেস সমান্তরাল অন্তর্ভুক্তএই OLED ডিসপ্লে মডিউলগুলির রেজোলিউশন / রঙের উপর নির্ভর করে 3V, বা 5V এর ভোল্টেজ রয়েছে।
এসএইএফ 0.42 "থেকে 5.5" OLED আকারের একটি বিস্তৃত OLED ডিসপ্লে মডিউল সরবরাহ করে, যেমন 0.42 "মাইক্রো OLED ডিসপ্লে, 0.49" OLED ডিসপ্লে, 0.5" OLED ডিসপ্লে, 0.54" OLED ডিসপ্লে, 0.66" মিনি OLED ডিসপ্লে,০.৬৯" OLED, ০.৭৭" OLED ডিসপ্লে, ০.৮৭" OLED ডিসপ্লে মডিউল ০.৯১" OLED ডিসপ্লে, ০.৯৫" OLED, ০.৯৬" OLED ডিসপ্লে, ০.৫" OLED ডিসপ্লে, ০.২" OLED, ০.৪" OLED, ০.৭৭" OLED ডিসপ্লে, ০.৯১" OLED ডিসপ্লে, ০.৯৫" OLED, ০.৯৬" OLED ডিসপ্লে, ০.৫" OLED ডিসপ্লে, ০.২" OLED, ০.৪" OLED, ০.৭৭" OLED ডিসপ্লে, ০.৫" OLED ডিসপ্লে, ০.৫" OLED ডিসপ্লে,এবং কাস্টম ডিজাইন সমাধান.
