পণ্যের বিবরণ:
|
| পণ্য: | 8 ইঞ্চি RGB TFT LCD ডিসপ্লে | দেখার দিক: | TN 12 বাজে |
|---|---|---|---|
| পিন নাম্বার: | ৫০ পিন | ইন্টারফেস: | ২৪ বিট আরজিবি |
| রেজোলিউশন: | ৮০০ আরজিবি এক্স ৬০০ | সারফেস লুমিনেন্স: | 250 cd/m2(nits) |
| আউটলাইন আবছা.: | 182.9(H) ×141.0(V) × 5.5(T) (মিমি) | সক্রিয় এলাকা: | 162.0(H) x 121.5(V) (মিমি) |
| টাচ স্ক্রিন: | RTP & CTP ঐচ্ছিক | সারফেস ট্রিটমেন্ট: | শক্ত আবরণ (3H) |
| প্রদর্শন রং: | 16.7 এম | সংযোগ: | প্লাগ লাগানো |
| অপারেটিং টেম্প।: | -20℃ থেকে +70℃ | স্টোরেজ টেম্প।: | -30°C থেকে +80°C |
| সার্টিফিকেট: | ISO9001:2015 / ISO1400:2015 | কমপ্লায়েন্স: | রিচ এবং RoHS অনুগত |
| বিশেষভাবে তুলে ধরা: | ৮ ইঞ্চি ইন্ডাস্ট্রিয়াল টিএফটি ডিসপ্লে,হার্ড কোটিং ইন্ডাস্ট্রিয়াল টিএফটি ডিসপ্লে |
||
ভাল মানের ৮ ইঞ্চি ইন্ডাস্ট্রিয়াল টিএফটি ডিসপ্লে ৮০০x৬০০ ডট ২৪ বিট আরজিবি ৫০ পিনপণ্যের ভূমিকা
SFTO800FC-7008AN টিএফটি এলসিডি ডিসপ্লে একটি 8 ইঞ্চি টিএন টাইপ 12 ঘন্টা দেখার দিক 800x600 পিক্সেল রেজোলিউশনের সাথে। এই শিল্প গ্রেড টিএফটি এলসিডি ডিসপ্লে মডিউলটি 24 বিট আরজিবি ইন্টারফেস সমর্থন করে।এই টিএফটি স্ক্রিন SFTO800FC-7008AN 3 এ কাজ করে.3V ((পাওয়ার ভোল্টেজ), Vdd 3.0V থেকে 3.6V পর্যন্ত।
SFTO800FC-7008AN ক্যাপাসিটিভ এবং রেসিসিভ টাচ প্যানেল, আইআইসি এবং ইউএসবি ইন্টারফেসের সাথে ডিজাইন করা হয়েছে। এই টিএফটি এলসিডি মডিউলটি 250cd / m2 উজ্জ্বলতা সহ।টিএফটি টাচ এলসিডি SFTO800FC-7008AN ভাল মানের অবস্থায় আছে. শিল্প-গ্রেড ডিসপ্লে হিসাবে, এই পণ্যটি শিল্প ও চিকিত্সা অ্যাপ্লিকেশন, পিওএস টার্মিনাল, এইচএমআই, হোম অটোমেশন, সুরক্ষা সিস্টেম ইত্যাদিতে ব্যাপকভাবে ব্যবহৃত হয়।
বৈশিষ্ট্য
| পণ্যঃ | ৮ ইঞ্চি আরজিবি টিএফটি এলসিডি ডিসপ্লে |
| রেজল্যুশন: | ৮০০ আরজিবি এক্স ৬০০ |
| পৃষ্ঠের উজ্জ্বলতাঃ | 250 Cd/m2 ((নিট) |
| দেখার দিকঃ | TN ১২টা |
| ইন্টারফেসঃ | 24 বিট আরজিবি |
| রূপরেখা ডিম: | 182.9 ((H) ×141.0 ((V) × 5.5 ((T) (মিমি) |
| পিন নম্বরঃ | ৫০ পিন |
| সক্রিয় এলাকাঃ | 162.0 ((H) X 121.5 ((V) (মিমি) |
| সারফেস ট্রিটমেন্টঃ | হার্ড লেপ ((3H) |
| সংযোগঃ | প্লাগ ইন |
| টাচ স্ক্রিনঃ | RTP & CTP ঐচ্ছিক |
| প্রদর্শন রংঃ | 16.7 এম |
| অপারেটিং টেম্পঃ | -20°C থেকে +70°C |
| সঞ্চয়স্থানের তাপমাত্রাঃ | -30°C থেকে +80°C |
| সার্টিফিকেটঃ | আইএসও ৯০০১ঃ২০১৫ / আইএসও ১৪০০:2015 |
| সম্মতিঃ | REACH & RoHS মেনে চলুন |
>এই ৮ ইঞ্চি টিএফটি ডিসপ্লেটি একটি রঙিন অ্যাক্টিভ ম্যাট্রিক্স টিএফটি এলসিডি যা সক্রিয় সুইচিং ডিভাইস হিসাবে একটি অ্যামোর্ফ সিলিকন টিএফটি (পাতলা ফিল্ম ট্রানজিস্টর) ব্যবহার করে।

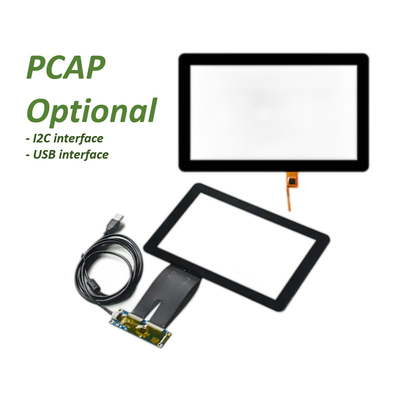

>এই পিসিএপি টিএফটি এলসিডি ৮ ইঞ্চি ডিসপ্লেতে ক্যাপাসিটিভ টাচস্ক্রিন ডিজাইন রয়েছে যার কভার গ্লাস রয়েছে যা গ্রাহকের প্রয়োজনীয়তা অনুসারে কাস্টমাইজ করা যায়।
>এই ৮ ইঞ্চি টিএফটি স্ক্রিনের জন্য সাধারণ রঙের ব্যাপ্তি ৫০% মিনিট ৪৫%।
>এই ৮ ইঞ্চি এলসিডি টিএফটি-র প্রতিক্রিয়া সময় সাধারণত ৩০ এমএস এবং সর্বোচ্চ ৩৫ এমএস।
> এই ৮ ইঞ্চি ৮০০x৬০০ টিএফটি এলসিডি ডিসপ্লে এর কন্ট্রাস্ট রেসিও টাইপঃ১০০০ মিনিট:800.
>এই ৮ ইঞ্চি আরজিবি টিএফটি মনিটরটি -২০ ডিগ্রি থেকে +৭০ ডিগ্রি পর্যন্ত বিস্তৃত তাপমাত্রায় কাজ করতে পারে।
>এই টিএন টিএফটি এলসিডি 7 ইঞ্চি একটি সবুজ এবং পরিবেশ বান্ধব পণ্য, RoHS & Halogen মুক্ত।
>এই ৮ ইঞ্চি ক্যাপাসিটিভ টাচ মনিটরের ড্রাইভিং ভোল্টেজ কম এবং পাওয়ার খরচ কম।
ভাল মানের ৮ ইঞ্চি ইন্ডাস্ট্রিয়াল টিএফটি ডিসপ্লে ৮০০x৬০০ ডট ২৪ বিট আরজিবি ৫০ পিনপ্রোডাক্ট ডায়াগ্রাম
পিন সংজ্ঞা
পিন২-২ এলইডিএ ব্যাক লাইট অ্যানোড
পিন-৪-৪ এলইডিকে ব্যাক লাইট ক্যাথোড
পিন৫ জিএনডি গ্রাউন্ড
পিন 6 VCOM বহিরাগত VCOM ডিসি ইনপুট জন্য
পিন ৭ ডিভিডি ডিজিটাল পাওয়ার
পিন 8 মোড ডি/সিএনসি মোড নির্বাচন করুন
পিন ৯ ডি ডেটা এনএবল সিগন্যাল
পিন১০ ভিএস ফ্রেম সিঙ্ক্রোনাইজিং সিগন্যাল
পিন১১ এইচএস লাইন সিঙ্ক্রোনাইজিং সিগন্যাল
পিন১২-১৯ বি৭-বি০ ডেটা বাস
পিন২০-২৭ জি৭-জি০ ডেটা বাস
পিন ২৮-৩৫ R7-R0 ডেটা বাস
পিন৩৬ জিএনডি গ্রাউন্ড
পিন৩৭ ডিসিএলকে ডট ক্লক সিগন্যাল
পিন৩৮ জিএনডি গ্রাউন্ড
পিন ৩৯ এল/আর সোর্স ডান বা বাম ক্রম নিয়ন্ত্রণ।
পিন৪০ ইউ/ডি গেট আপ বা ডাউন স্ক্যান কন্ট্রোল
পিন৪১ ভিজিএইচ টিএফটির জন্য ইতিবাচক শক্তি
পিন৪২ ভিজিএল TFT এর জন্য নেতিবাচক শক্তি
পিন৪৩ এভিডিডি অ্যানালগ পাওয়ার
পিন ৪৪ রিসেট গ্লোবাল রিসেট সিগন্যাল পিন.অ্যাক্টিভ কম রিসেট স্টেটে প্রবেশ করতে. স্থিতিশীলতার জন্য একটি আরসি রিসেট সার্কিটের সাথে সংযোগ করার পরামর্শ দিচ্ছি.সাধারণত উচ্চ টানুন.
পিন৪৫ এনসি সংযোগ নেই
পিন৪৬ VCOM বহিরাগত VCOM ডিসি ইনপুটের জন্য
পিন৪৭ DITHB ডিথারিং সেটিং.DITH="H" ৬ বিট রেজোলিউশন;DITH="L" ৮ বিট রেজোলিউশন ((ডিফল্ট সেটিং)
পিন৪৮ জিএনডি গ্রাউন্ড
পিন৪৯ এনসি সংযোগ নেই
পিন৫০ এনসি সংযোগ নেই

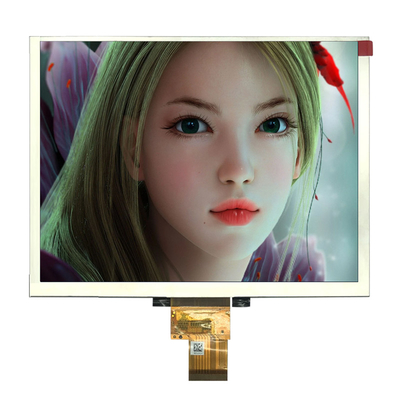

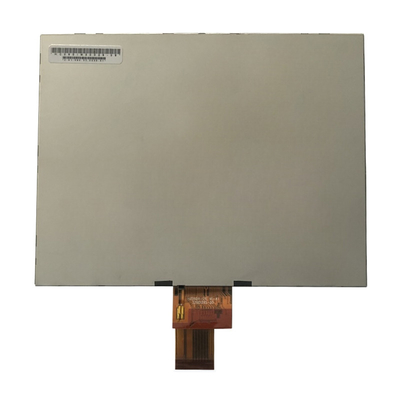

ভাল মানের ৮ ইঞ্চি ইন্ডাস্ট্রিয়াল টিএফটি ডিসপ্লে ৮০০x৬০০ ডট ২৪ বিট আরজিবি ৫০ পিন পণ্যের চিত্র
