পণ্যের বিবরণ:
|
| পণ্য: | 0.63 ইঞ্চি OLED ডিসপ্লে মডিউল | পিক্সেলের সংখ্যা: | 120x28 পিক্সেল |
|---|---|---|---|
| ড্রাইভার আইসি: | এসএসডি১৩১২ অথবা সমমান | প্রদর্শন মোড: | প্যাসিভ ম্যাট্রিক্স |
| ডিসপ্লে কালার: | একরঙা (সাদা) | ড্রাইভ ডিউটি: | মেষপালক, 1/28 |
| প্যানেলের আকার: | 21.54 x 6.62 x 1.22 (মিমি) | সক্রিয় এলাকা: | 15.58 x 3.62 (মিমি) |
| পিক্সেল পিচ: | 0.13 x 0.13 (মিমি) | পিক্সেল সাইজ: | 0.11 x 0.11 (মিমি) |
| দেখার দিক: | সমস্ত দেখার কোণ | ইন্টারফেস: | I2C |
| সংযোগ: | সোল্ডারিং/হটবার (কাস্টমাইজযোগ্য) | পিন নাম্বার: | 14 পিন (কাস্টমাইজ করা যেতে পারে) |
| লাইফ টাইম: | 50,000 ঘন্টা @60cd/m2 | কমপ্লায়েন্স: | রিচ এবং RoHS অনুগত |
| বিশেষভাবে তুলে ধরা: | 120x28 পিক্সেল OLED ডিসপ্লে মডিউল,0.63 ইঞ্চি OLED ডিসপ্লে মডিউল,এক রঙের আই২সি ওএলডি ডিসপ্লে |
||
0.63 ইঞ্চি 120x28 পিক্সেল OLED ডিসপ্লে মডিউল, 0.63 ইঞ্চি OEL ম্যাট্রিক্স ডিসপ্লে পণ্যের ভূমিকা
SFOS063XZ-7114AN OLED ডিসপ্লে মডিউল হল একটি 120x28 রেজোলিউশনের COG গ্রাফিক ডিসপ্লে, যার ব্যাসার্ধের আকার 0.63 ইঞ্চি।ওএলইডি মডেলটি শিল্প মানের হিসাবে ডিজাইন করা হয়েছে যা প্রতিযোগিতামূলক দামের সুবিধা রয়েছে. মডিউলটি এসএসডি 1312 আইসি সহ অন্তর্নির্মিত; এটি আই 2 সি ইন্টারফেস সমর্থন করে। লজিকের জন্য সরবরাহের ভোল্টেজ 2.8V সাধারণ, 1.65V থেকে 3.3V পর্যন্ত, প্রদর্শনের জন্য সরবরাহের ভোল্টেজ 8V,ভিডিডির জন্য অপারেটিং কারেন্ট হল 180μA, ড্রাইভিং ডিউটি 1/28.SFOS063XZ-7114AN OEL ডিসপ্লে মডিউলটি পোশাকযুক্ত ডিভাইস, স্মার্ট হোম অ্যাপ্লিকেশন ইত্যাদির জন্য উপযুক্ত। এই মডিউলটি -40 °C থেকে +80 °C তাপমাত্রায় কাজ করতে পারে;তার সঞ্চয় তাপমাত্রা -৪০°সি থেকে +৮৫°সি পর্যন্ত.
বৈশিষ্ট্য
9এই ০.৬৩ ইঞ্চি ওএলইডি ডিসপ্লেতে +২৫ ডিগ্রি সেলসিয়াসে ১০ মাইক্রোসেকেন্ডের দ্রুত প্রতিক্রিয়া সময় রয়েছে।
10এই 0.63 ইঞ্চি একক OLED পণ্য উচ্চ উজ্জ্বলতা আছে এবং এই পণ্য 2000 পর্যন্ত একটি বিপরীত অনুপাত আছেঃ1.
11এই কম খরচে ০.৬৩ ইঞ্চি ওএলইডি প্রোডাক্টের বিদ্যুৎ খরচ কম, কার্বন ডাই অক্সাইড নিঃসরণ কম।
| পণ্যঃ | 0.63 ইঞ্চি OLED ডিসপ্লে মডিউল |
| ড্রাইভার আইসিঃ | এসএসডি১৩১২ অথবা সমমানের |
| ইন্টারফেসঃ | আই২সি |
| প্রদর্শন রঙঃ | এক রঙের (সাদা) |
| পিক্সেলের সংখ্যাঃ | 120x28 পিক্সেল |
| প্রদর্শন মোডঃ | প্যাসিভ ম্যাট্রিক্স |
| ড্রাইভ ডিউটিঃ | (ইংরেজি ভাষায়) 1/28 |
| প্যানেলের আকারঃ | 21.54 X 6.62 X 1.22 (মিমি) |
| সক্রিয় এলাকাঃ | 15.58 X 3.62 (মিমি) |
| পিক্সেল পিচঃ | 0.13 X 0.13 (মিমি) |
| পিক্সেলের আকারঃ | 0.11 X 0.11 (মিমি) |
| পিন নম্বরঃ | 14 পিন (কাস্টমাইজ করা যায়) |
| দেখার দিকঃ | সকল দৃষ্টিকোণ |
| সংযোগঃ | সোল্ডারিং/হটবার (কাস্টমাইজযোগ্য) |
| জীবনকালঃ | 50,000 ঘন্টা @60cd/m2 |
| সম্মতিঃ | REACH & RoHS মেনে চলুন |
0.63 ইঞ্চি 120x28 পিক্সেল ওএলইডি ডিসপ্লে মডিউল, 0.63 ইঞ্চি ওএলইডি ম্যাট্রিক্স ডিসপ্লে পণ্যের অঙ্কন
পরম সর্বোচ্চ রেটিং
অপটিক্স বৈশিষ্ট্য
পিন সংজ্ঞা
পিন১, সি২পি/পিন২, সি২এন/পিন৩, সি১পি/পিন৪, সি১এন
ফ্লাইং ইনভার্টিং ক্যাপাসিটরের ইতিবাচক টার্মিনাল, ফ্লাইং বুস্ট ক্যাপাসিটরের নেতিবাচক টার্মিনাল। টার্মিনালের মধ্যে চার্জ-পাম্প ক্যাপাসিটর প্রয়োজন হয়।যখন কনভার্টার ব্যবহার করা হয় না তখন তাদের ভাসতে হবে.
পিন-৫,VDD2ভিবিএটি
ডিসি/ডিসি কনভার্টার সার্কিটের জন্য পাওয়ার সাপ্লাই। এটি ডিসি/ডিসি ভোল্টেজ কনভার্টারের অভ্যন্তরীণ বাফারের জন্য পাওয়ার সাপ্লাই পিন। কনভার্টারটি ব্যবহার করার সময় এটি একটি বহিরাগত উত্সের সাথে সংযুক্ত হতে হবে।কনভার্টারটি ব্যবহার না করা হলে এটিকে ভিডিডিতে সংযুক্ত করা উচিত.
পিন6, VBREFএন সি
পিন7, ভিএসএস
লজিক সার্কিটের গ্রাউন্ড এটি একটি গ্রাউন্ড পিন। এটি লজিক পিনগুলির জন্য একটি রেফারেন্স হিসাবে কাজ করে। এটি বহিরাগত গ্রাউন্ডের সাথে সংযুক্ত হতে হবে।
পিন8, ভিডিডি১
লজিকের জন্য পাওয়ার সাপ্লাই. এটি একটি ভোল্টেজ সাপ্লাই পিন. এটি একটি বহিরাগত উৎস সংযুক্ত করা আবশ্যক.
পিন9, RES#
কন্ট্রোলার এবং ড্রাইভারের জন্য পাওয়ার রিসেট করুন। এই পিনটি রিসেট সিগন্যাল ইনপুট। যখন পিনটি কম থাকে, তখন চিপটির প্রারম্ভিকীকরণ করা হয়। স্বাভাবিক অপারেশনের সময় এই পিনটি টানুন।
পিন10এসসিএল
আইআইসি বাস ক্লক সিগন্যাল। আই 2 সি বাসে তথ্য প্রেরণ যদি একটি ঘড়ি সিগমাল অনুসরণ করে। এই পিনের একটি একক ঘড়ি সময়ের মধ্যে ডেটা বিটের প্রতিটি সংক্রমণ ঘটে।
পিন11এসডিএ
আই২সি বাস ডেটা সিগন্যাল। এই পিনটি ট্রান্সমিটার এবং রিসিভারের মধ্যে যোগাযোগ চ্যানেল হিসাবে কাজ করে।
পিন-১২, আইআরইএফ
উজ্জ্বলতা সামঞ্জস্যের জন্য বর্তমান রেফারেন্স। এই পিনটি সেগমেন্ট বর্তমান রেফারেন্স পিন। এই পিন এবং ভিএসএসের মধ্যে একটি প্রতিরোধক সংযুক্ত করা উচিত। বর্তমানটি সর্বোচ্চ 12.5uA এ সেট করুন।
পিন13, ভিসিওএমএইচ
COM সিগন্যালের জন্য ভোল্টেজ আউটপুট উচ্চ স্তর। এই পিনটি COM সিগন্যালের জন্য ভোল্টেজ আউটপুট উচ্চ স্তরের ইনপুট পিন। এই পিন এবং ভিএসএসের মধ্যে ক্যাপাসিটর সংযুক্ত করা উচিত।
পিন14, ভিসিসি
OEL প্যানেলের জন্য পাওয়ার সাপ্লাই। এটি চিপের সবচেয়ে ইতিবাচক ভোল্টেজ সরবরাহ পিন। কনভার্টার ব্যবহারের সময় এই পিন এবং VSS এর মধ্যে একটি স্থিতিশীলতা ক্যাপাসিটার সংযুক্ত করা উচিত।কনভার্টারটি ব্যবহার না করা হলে এটিকে বহিরাগত উত্সের সাথে সংযুক্ত করতে হবে.

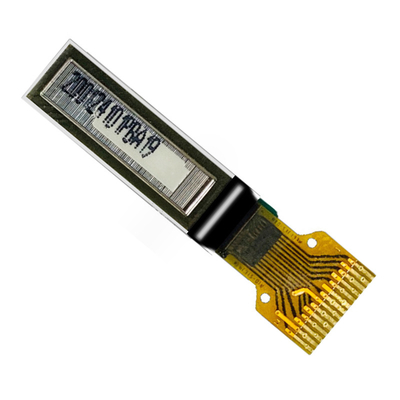

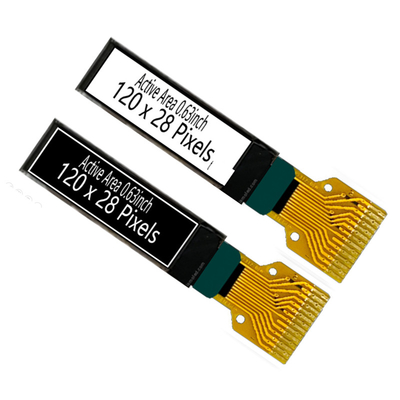

0.63 ইঞ্চি 120x28 পিক্সেল OLED ডিসপ্লে মডিউল, 0.63 ইঞ্চি OEL ম্যাট্রিক্স ডিসপ্লেপণ্যের চিত্র
কারখানার সুবিধা এবং শংসাপত্র
SAEF টেকনোলজির গ্রাফিক OLED ডিসপ্লে তিনটি যান্ত্রিক কাঠামোতে পাওয়া যায় যার মধ্যে রয়েছে COB, COG এবং TAB প্যাসিভ ম্যাট্রিক্স প্রযুক্তি।50x16 OLED গ্রাফিক ডিসপ্লেতে উপলব্ধ গ্রাফিক একরঙের OLED রেজোলিউশন, 64x128 OLED, 100x16 OLED, 100x32 গ্রাফিক OLED, 200x16 গ্রাফিক OLED, OLED 128x32, OLED প্রদর্শন 128x64, OLED 128x128, এবং 256x64 OLED প্রদর্শন।SAEF পণ্য পরিসীমা মধ্যে গ্রাফিক OLED প্রদর্শন বোর্ড নিয়ামক আছে এবং ইন্টারফেস সমান্তরাল অন্তর্ভুক্তএই OLED ডিসপ্লে মডিউলগুলির রেজোলিউশন / রঙের উপর নির্ভর করে 3V, বা 5V এর ভোল্টেজ রয়েছে।
এসএইএফ 0.42 "থেকে 5.5" OLED আকারের একটি বিস্তৃত OLED ডিসপ্লে মডিউল সরবরাহ করে, যেমন 0.42 "মাইক্রো OLED ডিসপ্লে, 0.49" OLED ডিসপ্লে, 0.5" OLED ডিসপ্লে, 0.54" OLED ডিসপ্লে, 0.63" OLED ডিসপ্লে, 0.6 "৬৬ ইঞ্চি মিনি ওএলইডি ডিসপ্লে, 0.69 "ওএলইডি, 0.91" ওএলইডি ডিসপ্লে, 0.95 "ওএলইডি, 0.96" ওএলইডি ডিসপ্লে, 1.5" ওএলইডি ডিসপ্লে, 2" ওএলইডি, 2.4 "ওএলইডি, 2.7" ওএলইডি ডিসপ্লে, 5.5" ওএলইডি ডিসপ্লে এবং কাস্টম ডিজাইন সমাধান।
