পণ্যের বিবরণ:
|
| পণ্য: | 1.54 ইঞ্চি OLED ডিসপ্লে | রেজোলিউশন: | 128x64 ডট রেজোলিউশন |
|---|---|---|---|
| ইন্টারফেস: | I2C, SPI ঐচ্ছিক | প্রদর্শন মোড: | প্যাসিভ ম্যাট্রিক্স ডিসপ্লে |
| অপটিক্স: | সমস্ত দেখার কোণ | আউটলাইন আবছা.: | 47.0(L) x 43.0(W) x 13.8(T) মিমি |
| সক্রিয় এলাকা: | 35.06(L) x 17.52(W) মিমি | পিক্সেল পিচ: | 0.274 x 0.274 মিমি |
| ড্রাইভিং পদ্ধতি: | ১/৬৪ ডিউটি চক্র | অপারেটিং টেম্প: | -40°C থেকে +70°C |
| স্টোরেজ টেম্প।: | -40°C থেকে +85°C | ড্রাইভার আইসি: | এসএসডি১৩০৯ অথবা সমমানের |
| পিন নাম্বার: | 4 হেডার পিন, 7 পিন ঐচ্ছিক | কমপ্লায়েন্স: | রিচ এবং RoHS অনুগত |
| বিশেষভাবে তুলে ধরা: | 1.54 ইঞ্চি OLED ডিসপ্লে মডিউল,OLED ডিসপ্লে মডিউল 128*64 |
||
SFOM154YZ4-12864WB-01 নির্দিষ্টকরণ.pdf
1.54 ইঞ্চি ওএলইডি ডিসপ্লে মডিউল 128 * 64 পিক্সেল 4 পিন আইআইসি ইন্টারফেস পণ্যের ভূমিকা
জৈবিক আলোক নির্গত ডায়োড (ওএলইডি) একটি পরবর্তী প্রজন্মের প্রযুক্তি যা উজ্জ্বল, পরিষ্কার চিত্র এবং দ্রুত প্রতিক্রিয়া সক্ষম করে। এই ওএলইডি 1.54 ইঞ্চি মডেল SFOM154YZ4-12864WB-01 OLED ডিসপ্লে 128 x 64 ডট একরঙের তৈরি. এই OLED মডিউলটি হালকা ওজনের, কম শক্তি খরচ, ছোট আকারের এবং বিভিন্ন ইন্টারফেস বিকল্প রয়েছে, ডিফল্টটি আইআইসি, এবং উপলব্ধ বিকল্পগুলি আইআইসি এবং এসপিআই পোর্ট।মডিউলটি COB OLED দিয়ে তৈরি, যার সুবিধার মধ্যে রয়েছে গ্রাহকের অ্যাপ্লিকেশন অনুযায়ী মডিউলটি সহজেই ফিক্সিং করা যায় কারণ এতে পিসিবি বোর্ড রয়েছে।
SFOM154YZ4-12864WB-01 OLED ডিসপ্লে মডিউলে মূলত স্পর্শ ছিল না, তবে স্পর্শ প্যানেলটি কাস্টমাইজযোগ্য। এই পণ্যটি মেডিকেল বিশ্লেষক, মিটার, সেন্সর সরঞ্জাম,পিওএস টার্মিনাল, ক্যাশ রেজিস্টার, হ্যান্ডহেল্ড ডিভাইস, মোবাইল অর্ডারিং মেশিন ইত্যাদি।
বৈশিষ্ট্য
1এই ১.৫৪ ইঞ্চি মিনি ওএলইডি ডিসপ্লেতে ১২৮ এক্স ৬৪ রেজোলিউশন এবং এসএসডি ১৩০৯ চিপসেট রয়েছে।
2এই ১.৫৪ ইঞ্চি ওএলইডি ডিসপ্লে মডিউলটির বিদ্যুৎ খরচ অত্যন্ত কমঃ পূর্ণ স্ক্রিন আলোকসজ্জা ০.০৮ ওয়াট।
3এই ৪ পিনের ওএলইডি ডিসপ্লেতে ১.৫৪ ইঞ্চির চারটি মাউন্ট হোল রয়েছে।
4এই 1.54 ইঞ্চি 128x64 ওএলইডি পণ্যটি আই 2 সি টাইপ, আইআইসি এবং এসপিআই ইন্টারফেসের জন্য ডিজাইন করা হয়েছে।
5এই ১.৫৪ ইঞ্চি ওএলইডি ৪ পিন পণ্যটি বিভিন্ন কন্ট্রোল চিপ সমর্থন করেঃ আরডুইনো ৫১ সিরিজ, এমএসপি ৪৩০ সিরিজ, এসটিএম ৩২/২ সিএসআর আইসি ইত্যাদির সাথে সম্পূর্ণ সামঞ্জস্যপূর্ণ।
6এই আই২সি ১.৫৪ ইঞ্চি ওএলইডি প্রোডাক্টের পাওয়ার সাপ্লাই ভোল্টেজ ডিসি ৩ভি-৫ভি।
7. এই 1.54 ইঞ্চি OLED ডিসপ্লে মডিউল এমবেডেড ড্রাইভার আইসি হয়. এটি I2C ((IIC) ইন্টারফেস সঙ্গে যোগাযোগ করতে পারেন শুধুমাত্র 4 I / O পোর্ট প্রয়োজন
8এই ওএলইডি 1.54 ইঞ্চি 128x64 পণ্যটি এমএমডিভিএম, পাই-স্টারের সাথে সামঞ্জস্যপূর্ণ এবং এটি রাস্পবেরি পাই এর সাথে সামঞ্জস্যপূর্ণ।
9. এই 128x64 SPI OLED 1.54 ইঞ্চি পণ্য স্ব-উজ্জ্বল নকশা, এটি ব্যাকলাইট প্রয়োজন হয় না, প্রদর্শন স্ব-উজ্জ্বল করতে পারেন; এটি উচ্চ বৈসাদৃশ্য, উজ্জ্বল এবং স্পষ্ট বিন্দু আছে, এমনকি ক্ষুদ্র ফন্ট বেশ পাঠযোগ্য।
10. ওএলইডি ডিসপ্লে মডিউল 1.54 ইঞ্চি ওএলইডি কন্ট্রোলারের ভিতরে কোনও এমবেডেড ফন্ট নেই, ব্যবহারকারী ফন্ট জেনারেশন সফ্টওয়্যারের মাধ্যমে ফন্ট তৈরি করতে পারেন।
পণ্যের তথ্য
| পণ্যঃ | 1.54 ইঞ্চি OLED ডিসপ্লে |
| রেজল্যুশন: | 128x64 ডট রেজোলিউশন |
| ইন্টারফেসঃ | I2C, SPI ঐচ্ছিক |
| ড্রাইভার আইসিঃ | এসএসডি১৩০৯ অথবা সমতুল্য |
| অপটিক্সঃ | সকল দৃষ্টিকোণ |
| প্রদর্শন মোডঃ | প্যাসিভ ম্যাট্রিক্স ডিসপ্লে |
| রূপরেখা ডিম: | 47.0(L) X 43.0(W) X 13.8(T) মিমি |
| সক্রিয় এলাকাঃ | 35.06 ((L) X 17.52 ((W) মিমি |
| পিক্সেল পিচঃ | 0.274 X 0.274 মিমি |
| ড্রাইভিং পদ্ধতিঃ | 1/64 কাজের চক্র |
| অপারেটিং তাপমাত্রাঃ | -40°C থেকে +70°C |
| সঞ্চয়স্থানের তাপমাত্রাঃ | -40°C থেকে +85°C |
| পিন নম্বরঃ | 4 হেডার পিন, 7 পিন ঐচ্ছিক |
| সম্মতিঃ | REACH & RoHS মেনে চলুন |
পিন সংজ্ঞা
পিন১ জিএনডি (পাওয়ার গ্রাউন্ড)
Piin2 VDD (পাওয়ার মডিউল ভোল্টেজ 3V - 5V)
পিন 3 এসসিএল (ঘড়ির রেখা)
পিন 4 এসডিএ (ডেটা লাইন)
1.54 ইঞ্চি ওএলইডি ডিসপ্লে মডিউল 128 * 64 পিক্সেল 4 পিন আইআইসি ইন্টারফেস পণ্যের অঙ্কন

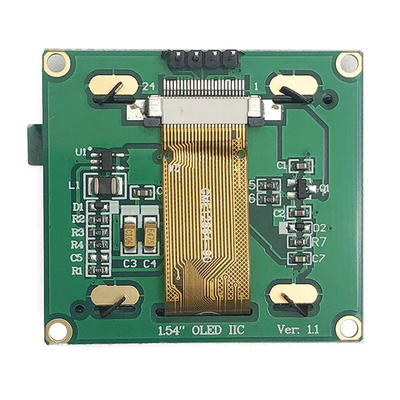

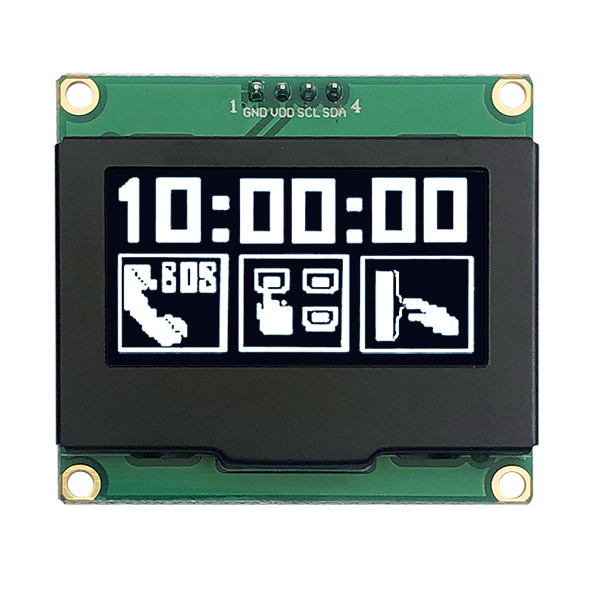

1.54 ইঞ্চি ওএলইডি ডিসপ্লে মডিউল 128 * 64 পিক্সেল 4 পিন আইআইসি ইন্টারফেস পণ্য চিত্র
