পণ্যের বিবরণ:
|
| পণ্য: | 3.2" IPS TFT LCD | রেজোলিউশন: | 480x800 পিক্সেল |
|---|---|---|---|
| ইন্টারফেস: | আরজিবি ইন্টারফেস | দেখার দিক: | আইপিএস সমস্ত দেখার কোণ |
| টাচ স্ক্রিন: | টাচ স্ক্রিন ছাড়া | পিন নাম্বার: | 39 পিন |
| সংযোগ: | ZIF FPC | সারফেস লুমিনেন্স: | 350 cd/m2 |
| ড্রাইভার আইসি: | HX8369 | অপারেটিং টেম্প।: | -20℃ থেকে +70℃ |
| স্টোরেজ টেম্প।: | -30°C থেকে +80°C | কমপ্লায়েন্স: | রিচ এবং RoHS অনুগত |
| বিশেষভাবে তুলে ধরা: | 3.২ ইঞ্চি আইপিএস টিএফটি এলসিডি,480x800 পিক্সেল আইপিএস টিএফটি এলসিডি,আইপিএস ৩.২ ইঞ্চি এলসিডি স্ক্রিন |
||
3.2 ইঞ্চি আইপিএস টিএফটি এলসিডি 480x800 পিক্সেল, 3.2 ইঞ্চি এলসিডি স্ক্রিন আরজিবি ইন্টারফেস পণ্যের ভূমিকা
এসএফ-টিসি 320 এস-৯৯৫১ এইচ-এন একটি ৩.২ ইঞ্চি, ৪৮০x৮০০ পোর্ট্রেট মোড টিএফটি এলসিডি ডিসপ্লে মডিউল। এটিতে 350 সিডি / নাইট (সাধারণ মান) এর উজ্জ্বলতা রয়েছে, যার বিপরীতে অনুপাত 500: 1 (সাধারণ মান) ।LCD প্যানেল চালানোর জন্য পাওয়ার সাপ্লাই ভোল্টেজ (VCC) 2.৬ ভোল্ট থেকে ৩.৩ ভোল্ট।এই ৩.২ ইঞ্চি আইপিএস-এলসিডি টাইপ টিএফটি -২০ ডিগ্রি সেলসিয়াস থেকে +৭০ ডিগ্রি সেলসিয়াস পর্যন্ত তাপমাত্রায় কাজ করতে পারে; এর স্টোরেজ তাপমাত্রা -৩০ ডিগ্রি সেলসিয়াস থেকে +৮০ ডিগ্রি সেলসিয়াস পর্যন্ত।
৩.২ ইঞ্চি টিএফটি এলসিডি ডিসপ্লে হল একটি ছোট ডিসপ্লে মডিউল যা বিভিন্ন অ্যাপ্লিকেশনের জন্য উপযুক্ত, যার মধ্যে রয়েছে
ইন্টারনেট অব থিংস (আইওটি) ডিভাইসঃ স্মার্ট হোম সিস্টেম এবং শিল্প নিয়ন্ত্রণ সিস্টেমের মতো আইওটি ডিভাইসে সংহত করার জন্য উপযুক্ত।
মেডিকেল ডিভাইস: পোর্টেবল ডিফিব্রিলেটর, ইনসুলিন পাম্প এবং অন্যান্য মেডিকেল মনিটরিং এবং ডায়াগনস্টিক ডিভাইসে ব্যবহারের জন্য আদর্শ।
শিল্প স্বয়ংক্রিয়করণঃ শিল্প স্বয়ংক্রিয়করণের মধ্যে মেশিন নিয়ন্ত্রণ ব্যবস্থা, প্রক্রিয়া নিয়ন্ত্রণ ব্যবস্থা এবং পর্যবেক্ষণ ব্যবস্থায় মোতায়েনের জন্য উপযুক্ত।
গেমিংঃ হ্যান্ডহেল্ড গেম কনসোলের মতো গেমিং অ্যাপ্লিকেশনগুলিতে সংহত করার জন্য উপযুক্ত।
এই অ্যাপ্লিকেশনগুলি ৩.২ ইঞ্চি টিএফটি ডিসপ্লেগুলির বিভিন্ন সম্ভাব্য ব্যবহারের কয়েকটি উদাহরণ।নির্দিষ্ট ব্যবহার পণ্যের প্রয়োজনীয়তা এবং পছন্দসই বৈশিষ্ট্য এবং প্রদর্শন কর্মক্ষমতা উপর নির্ভর করবে.
বৈশিষ্ট্য
পণ্যের তথ্য
| পণ্যঃ | 3.২ "আইপিএস টিএফটি এলসিডি |
| রেজল্যুশন: | ৪৮০x৮০০ পিক্সেল |
| ইন্টারফেসঃ | আরজিবি ইন্টারফেস |
| টাচ স্ক্রিনঃ | টাচ স্ক্রিন ছাড়াই |
| সংযোগঃ | জিআইএফ এফপিসি |
| ড্রাইভার আইসিঃ | HX8369 |
| দেখার দিকঃ | আইপিএস সমস্ত দেখার কোণ |
| পিন নম্বরঃ | ৩৯ পিন |
| পৃষ্ঠের উজ্জ্বলতাঃ | ৩৫০ সিডি/মি২ |
| অপারেটিং টেম্পঃ | -20°C থেকে +70°C |
| সঞ্চয়স্থানের তাপমাত্রাঃ | -30°C থেকে +80°C |
| সম্মতিঃ | REACH & RoHS মেনে চলুন |
3.2 ইঞ্চি আইপিএস টিএফটি এলসিডি 480x800 পিক্সেল, 3.2 ইঞ্চি এলসিডি স্ক্রিন আরজিবি ইন্টারফেস পণ্যের অঙ্কন
পিন সংজ্ঞা
| না। | পিন নাম | I/O | বর্ণনা |
| 1 | জিএনডি | আমি | মাটি |
| 2 | আইওভিসিসি | আমি | পাওয়ার সাপ্লাই 2.8V/1.8V ভোল্টেজ |
| 3 | ভিসিসি | আমি | পাওয়ার সাপ্লাই 2.8V ভোল্টেজ |
| 4 | সি এস | আমি | চিপ নির্বাচন সংকেতের জন্য ইনপুট পিন |
| 5 | এসসিএল | আমি | এসপিআই ঘড়ির সংকেত |
| 6 | এসডিএ | I/O | এসপিআই ইন্টারফেস ইনপুট/আউটপুট পিন |
| 7 | রিসেট | আমি | এলসিএম রিসেট ইনপুট সিগন্যাল |
| 8 | সক্ষম | আমি | ইনপুট ডেটা সক্ষম নিয়ন্ত্রণ |
| 9 | DOTCLK | আমি | প্রতিটি তারিখের নমুনা জন্য ঘড়ি সংকেত |
| 10 | HSYNC | আমি | অনুভূমিক সিঙ্ক্রোনাইজিং সংকেত |
| 11 | VSYNC | আমি | উল্লম্ব সমন্বয় সংকেত |
| ১২-১৭ | B0-B5 | I/O | প্রদর্শন তথ্য I/O |
| ১৮-২৩ | G0-G5 | I/O | প্রদর্শন তথ্য I/O |
| ২৪-২৯ | R0-R5 | I/O | প্রদর্শন তথ্য I/O |
| 30 | এন সি | - | খুলুন |
| 31 | LED-K | ও | LED ক্যাথোড |
| 32 | এন সি | - | খুলুন |
| 33 | LED-A | ও | LED অ্যানোড |
| 34 | এন সি | - | খুলুন |
| 35 | এক্সএল | আমি | টাচ প্যানেল পিন |
| 36 | এক্সআর | আমি | টাচ প্যানেল পিন |
| 37 | ইউ ইউ | আমি | টাচ প্যানেল পিন |
| 38 | YD | আমি | টাচ প্যানেল পিন |
| 39 | জিএনডি | আমি | মাটি |
সর্বোচ্চ পরম সীমা
| পয়েন্ট | প্রতীক | মূল্য | ইউনিট |
| লজিকের জন্য পাওয়ার সাপ্লাই ভোল্টেজ | ভিডিডি | 0.৩-৪।6 | V |
| ইনপুট ভোল্টেজ | ভিন | ভিডিডি+০।3 | V |
| অপারেটিং তাপমাত্রা | শীর্ষ | - ২০ থেকে ৭০ | °C |
| সংরক্ষণের তাপমাত্রা | টিএসটিজি | - ৩০ থেকে ৮০ | °C |
| পয়েন্ট | প্রতীক | MIN | টাইপ | ম্যাক্স | ইউনিট |
পরীক্ষা শর্ত |
নোট |
| সরবরাহ ভোল্টেজ | Vf | 19.2 | V | যদি= ২০ এমএ | - | ||
| সরবরাহ বর্তমান | যদি | - | 15 | 20 | mA | - | - |
| বিপরীত ভোল্টেজ | ভিআর | - | - | 5 | V | - | |
| শক্তি অপচয় | Pd | - | 288 | - | এম ডাব্লু | - | |
| এলসিএমের জন্য আলোকসজ্জা তীব্রতা |
- |
280 | 350 | - | Cd/m2 | যদি= ২০ এমএ | - |
| LCM এর জন্য অভিন্নতা | - | 80 | - | - | % | যদি= ২০ এমএ | - |
| ব্যাকলাইট রঙ | সাদা | ||||||
| না, না। | আইটিএম | প্রতীক | শর্ত | স্পেসিফিকেশন | ইউনিট | নোট | |||
| মিনিট | প্রকার | ম্যাক্স | |||||||
| 1 | প্রতিক্রিয়া সময় | Tr+Tf | ২৫°সি | - | 25 | - | মিসেস | ১) ২) | |
| 2 | ট্রান্সমিট্যান্স (পিএল সহ) | T ((%) | - | - | 6.1 | - | - | - | |
| 3 | কন্ট্রাস্ট রেট | সিআর |
θ=0, স্বাভাবিক দেখার কোণ |
400 | 500 | - | - | (১) (৩) | |
| 4 |
দেখা কোণ
|
ওহ. | θR | CR>10 |
|
80 | - | ডিগ | - |
| θL | 80 | - | |||||||
| ভের। | Θ+ | 80 | - | ||||||
| ৎ- | 80 | - | |||||||

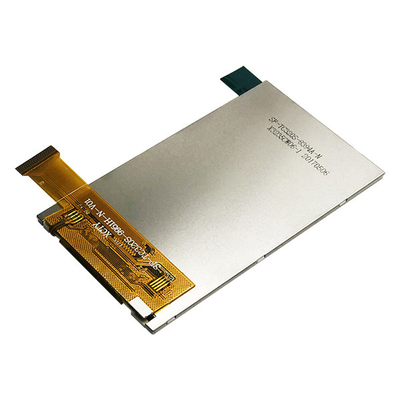

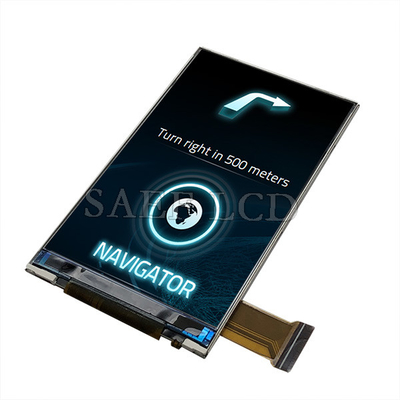

3.2 ইঞ্চি আইপিএস টিএফটি এলসিডি 480x800 পিক্সেল, 3.2 ইঞ্চি এলসিডি স্ক্রিন আরজিবি ইন্টারফেস পণ্য চিত্র
সার্চ কীওয়ার্ড: টিএফটি ৩.২", ৩.২ টিএফটি এলসিডি, ৩.২" টিএফটি এলসিডি, ৩.২ ইঞ্চি টিএফটি এলসিডি, টিএফটি এলসিডি ৩।2, ৩.২ ইঞ্চি টিএফটি ডিসপ্লে, ৩.২ ইঞ্চি টিএফটি ডিসপ্লে, ৩.২ ইঞ্চি টিএফটি ডিসপ্লে, ৩.২ ইঞ্চি টিএফটি ডিসপ্লে, ৩.২ ইঞ্চি টিএফটি ডিসপ্লে, ৩.২ ইঞ্চি টিএফটি এলসিডি ডিসপ্লে, ৩.২ ইঞ্চি টিএফটি স্ক্রিন, ৩.২ ইঞ্চি টিএফটি স্ক্রিন, ৩.২ ইঞ্চি টিএফটি স্ক্রিন, ৩.২ ইঞ্চি টিএফটি স্ক্রিন, ৩.২ ইঞ্চি টিএফটি স্ক্রিন, ৩.২ ",৩.২ ইঞ্চি টিএফটি এলসিডি স্ক্রিন, ৪৮০x৮০০ আইপিএস টিএফটি, ৩.২ ইঞ্চি আইপিএস, ৩.২ ইঞ্চি ৮০০x৪৮০
