পণ্যের বিবরণ:
|
| পণ্য: | 0.96 ইঞ্চি OLED ডিসপ্লে মডিউল | রেজোলিউশন: | 128x64 গ্রাফিক্স |
|---|---|---|---|
| ড্রাইভার আইসি: | SSD1306BZ বা সমতুল্য | আউটলাইন আবছা.: | 26.7x19.26x1.41 (মিমি) |
| ডিসপ্লে কালার: | সাদা এবং নীল ঐচ্ছিক | টাচ স্ক্রিন: | টাচ স্ক্রীন ছাড়া (ঐচ্ছিক) |
| দেখার দিক: | সমস্ত দেখার কোণ | ইন্টারফেস: | 6800, ৮০৮০, এসপিআই, আই২সি |
| সংযোগ: | সোল্ডারিং/হটবার (কাস্টমাইজযোগ্য) | পিন নাম্বার: | 30 পিন (কাস্টমাইজ করা যাবে) |
| লাইফ টাইম: | 50,000 ঘন্টা @60cd/m2 | কমপ্লায়েন্স: | রিচ এবং RoHS অনুগত |
| বিশেষভাবে তুলে ধরা: | SPI ইন্টারফেস OLED ডিসপ্লে মডিউল,0.96 ইঞ্চি OLED ডিসপ্লে মডিউল,128x64 OLED ডিসপ্লে মডিউল |
||
0.96 ইঞ্চি ওএলইডি ডিসপ্লে এসপিআই ইন্টারফেস পণ্যের ভূমিকা
পণ্যের দ্রুত পর্যালোচনা
বর্ণনা
SF-OS096HX-12864W-01 একটি 128x64 রেজোলিউশনের COG গ্রাফিক OLED ডিসপ্লে মডিউল, ডায়াগনাল আকার 0.96 ইঞ্চি। মডেলটি ভোক্তা গ্রেড হিসাবে ডিজাইন করা হয়েছে যা প্রতিযোগিতামূলক দামের সুবিধা রয়েছে।মডিউল SSD1306 আইসি সঙ্গে নির্মিত হয়; এটি 6800, 8080, আই 2 সি এবং 4-ওয়্যার এসপিআই সিরিয়াল ইন্টারফেস সমর্থন করে। লজিকের জন্য সরবরাহের ভোল্টেজ 3V, ডিসপ্লেয়ের জন্য সরবরাহের ভোল্টেজ 7.5V, 50% চেক বোর্ড বর্তমান সহ ডিসপ্লে 6mA @ 7।5Vcc (সাধারণ মান), ড্রাইভিং ডিউটি 1/64.
SF-OS096HX-12864W-01 এই ০.৯৬ ইঞ্চি COG গ্রাফিক OLED মডিউলটি পরিধানযোগ্য ডিভাইস, স্মার্ট হোম অ্যাপ্লিকেশন ইত্যাদির জন্য উপযুক্ত। এই মডিউলটি -৪০°C থেকে +৭০°C তাপমাত্রায় কাজ করতে পারে;তার সঞ্চয় তাপমাত্রা -৪০°সি থেকে +৮৫°সি পর্যন্ত.
পণ্যের সুবিধা
SAEF টেকনোলজি একটি পেশাদার OLED মডিউল সরবরাহকারী। আমরা স্ট্যান্ডার্ড প্যাসিভ ম্যাট্রিক্স OLED (PMOLED) / OLED ডট ম্যাট্রিক্স ডিসপ্লে এবং কাস্টম ডিজাইন চরিত্র OLED মডিউল বিস্তৃত সরবরাহ,গ্রাফিক ওএলইডি প্রদর্শন এবং ওএলইডি প্রদর্শন প্যানেলযান্ত্রিক কাঠামোর মধ্যে চিপ অন বোর্ড (সিওবি), চিপ অন গ্লাস (সিওজি) এবং টিএবি (টেপ অটোমেটেড বন্ডড) প্রকার অন্তর্ভুক্ত রয়েছে। গ্রাহকরা সহজেই এসটিএন এলসিডি থেকে ওএলইডি ডিসপ্লেতে অ্যাপ্লিকেশনগুলি আপগ্রেড করতে পারেন।SAEF OLED মডিউলগুলি সমস্ত গুরুত্বপূর্ণ সুবিধা সহ বৈশিষ্ট্যযুক্ত:
0.96 ইঞ্চি পাতলা OLED ডিসপ্লে প্রোডাক্ট ডিজাইন
ইন্টারফেস পিন সংজ্ঞা
| পিন নং। | প্রতীক | প্রকার | ফাংশন বর্ণনা | |||||
| 1 | এনসি ((জিএনডি) | পি | এটাকে বাইরের গ্রাউন্ডে সংযুক্ত করা উচিত। | |||||
| 2 | C2P |
আমি |
চার্জ পাম্প ক্যাপাসিটরের জন্য সি১পি/সি১এন-পিন। চার্জ পাম্প ক্যাপাসিটরের জন্য C2P/C2N-Pin। চার্জ পাম্প ব্যবহার না করার সময় একে অপরের সাথে ক্যাপাসিটর সংযোগ করুন। |
|||||
| 3 | C2N |
উপরে উল্লেখিত |
||||||
| 4 | সি১পি | উপরে উল্লেখিত | ||||||
| 5 | C1N | উপরে উল্লেখিত | ||||||
|
6 |
ভিবিএটি |
পি |
চার্জ পাম্প নিয়ন্ত্রক সার্কিটের জন্য পাওয়ার সাপ্লাই। চার্জিং পাম্প ব্যবহারের সময় এটি বহিরাগত উৎস সংযুক্ত করা আবশ্যক। চার্জিং পাম্প ব্যবহার না করা হলে এটি ভাসমান হতে হবে। |
|||||
| 7 | এন সি | এন সি | ||||||
| 8 | ভিএসএস | পি | গ্রাউন্ডিং পিন, এটা অবশ্যই বাইরের গ্রাউন্ডে সংযুক্ত। | |||||
| 9 | ভিডিডি | পি | লজিক সার্কিট এর পাওয়ার পিন, এটা অবশ্যই বহিরাগত সোর্সের সাথে সংযুক্ত হতে হবে। | |||||
| 10 | BS0 | ইন্টারফেস পিন নির্বাচন করুন | ||||||
| 11 | BS1 | ইন্টারফেস পিন নির্বাচন করুন | ||||||
| 12 | বিএস | ইন্টারফেস পিন নির্বাচন করুন | ||||||
| 13 | সি এস # | আমি | চিপ ইনপুট পিন নির্বাচন করুন। সক্রিয় | |||||
| 14 | RES# | আমি | হার্ডওয়্যার রিসেট ইনপুট পিন. সক্রিয় ¢ L ¢. | |||||
|
15 |
ডি/সি# |
আমি |
এটা ডাটা/কমান্ড কন্ট্রোল পিন। যখন পিনটি HIGH টানা হয়, তখন D[7:0] এ থাকা ডেটা ডেটা হয়। যখন পিনটি LOW টানা হয়, তখন D[7:0] এ থাকা ডেটা কমান্ড হয়। I2C মোডে, এই পিনটি দাস ঠিকানা বিভাগের জন্য SA0 হিসাবে কাজ করে। যখন 3 ওয়্যার সিরিয়াল ইন্টারফেস নির্বাচন করা হয়, এই পিন VSS সংযুক্ত করা আবশ্যক |
|||||
|
16 |
R/W# |
আমি |
পিন নির্বাচন করুন। নির্বাচন করা হয়, এই পিন সংযোগ করতে হবে |
|||||
|
17 |
E# |
আমি |
পাঠ/লিখন সক্ষম পিন। নির্বাচন করা হয়, এই পিন সংযোগ করতে হবে |
|||||
| 18 | D0 |
I/O |
এগুলি মাইক্রোপ্রসেসরগুলির ডেটা বাসের সাথে সংযুক্ত হতে 8 বিট দ্বি-দিকনির্দেশক ডেটা বাস। যখন সিরিয়াল ইন্টারফেস মোড নির্বাচন করা হয়, D2 NC রাখা উচিত, D1 সিরিয়াল ডেটা ইনপুট হবেঃ SDIN, D0 সিরিয়াল ঘড়ি ইনপুট হবেঃ SCLK। যখন I2C মোড নির্বাচন করা হয়, D2, D1 একসাথে আবদ্ধ করা উচিত এবং SDA এবং D0 হিসাবে কাজ করা উচিত সিরিয়াল ঘড়ি ইনপুট, SCL। |
|||||
| ১৯-২৫ | ডি১-ডি৭ |
এগুলি মাইক্রোপ্রসেসরগুলির ডেটা বাসের সাথে সংযুক্ত হতে 8 বিট দ্বি-দিকনির্দেশক ডেটা বাস। যখন সিরিয়াল ইন্টারফেস মোড নির্বাচন করা হয়, D2 NC রাখা উচিত, D1 সিরিয়াল ডেটা ইনপুট হবেঃ SDIN, D0 সিরিয়াল ঘড়ি ইনপুট হবেঃ SCLK। যখন I2C মোড নির্বাচন করা হয়, D2, D1 একসাথে আবদ্ধ করা উচিত এবং SDA এবং D0 হিসাবে কাজ করা উচিত সিরিয়াল ঘড়ি ইনপুট, SCL। |
||||||
|
26 |
IREF |
আমি |
উজ্জ্বলতা সামঞ্জস্যের জন্য বর্তমান রেফারেন্স। এটি সেগমেন্ট আউটপুট বর্তমানের রেফারেন্স পিন। এই পিন এবং ভিএসএসের মধ্যে একটি প্রতিরোধক সংযুক্ত করা উচিত। বর্তমানটি সর্বোচ্চ 12.5 ইউএ এ সেট করুন। |
| 27 | VCOMH | ও |
COM সিগন্যালের ভোল্টেজ লেভেল সেলেক্ট করা নেই। এই পিন এবং ভিএসএসের মধ্যে একটি ক্যাপাসিটার সংযুক্ত করা উচিত। |
|
28 |
ভিসিসি |
পি |
OLED ড্রাইভিং ভোল্টেজের জন্য পাওয়ার সাপ্লাই। চার্জ পাম্প ব্যবহার করার সময়, এই পিন এবং ভিএসএসের মধ্যে একটি ক্যাপাসিটার সংযুক্ত করা উচিত। চার্জিং পাম্প ব্যবহার না করা হলে এটিকে বহিরাগত উত্সের সাথে সংযুক্ত করতে হবে। |
| 29 | ভিএলএসএস | পি | এটি একটি অ্যানালগ গ্রাউন্ড পিন, এটিকে বহিরাগতভাবে ভিএসএসের সাথে সংযুক্ত করা উচিত। |
| 30 | এনসি ((জিএনডি) | পি | এটাকে বাইরের গ্রাউন্ডে সংযুক্ত করা উচিত। |
পরম সর্বোচ্চ রেটিং
| বৈশিষ্ট্য | প্রতীক | স্ট্যান্ডার্ড মান | ইউনিট | নোট | ||
| MIN | টাইপ | ম্যাক্স | ||||
| পাওয়ার সাপ্লাই ভোল্টেজ ((1) | ভিডিডি | -০.3 | - | +৪।0 | V | 1,2 |
| পাওয়ার সাপ্লাই ভোল্টেজ ((২) | ভিবিএটি | -০.3 | - | 4.5 | V | 1,2 |
| পাওয়ার সাপ্লাই ভোল্টেজ ((3) | ভিসিসি | 0 | - | 15.0 | V | 1,2 |
| অপারেটিং তাপমাত্রা | TOPR | -৪০ | - | +৭০ | 0C | |
| সঞ্চয় তাপমাত্রা | টিএসটিজি | -৪০ | - | +৮৫ | 0C | 3 |
| লাইফটাইম (১২০ সিডি/মি2) | 10000 | - | - | ঘন্টা | 4 | |
| লাইফটাইম (৮০ সিডি/মি2) | 30000 | - | - | ঘন্টা | 4 | |
| লাইফটাইম (60 cd/m2) | 50000 | - | - | ঘন্টা | 4 | |
দ্রষ্টব্য ১ঃ উপরের সমস্ত ভোল্টেজ √VSS = ০V √ এর উপর ভিত্তি করে।
দ্রষ্টব্য ২ঃ এই মডিউলটি উপরের সর্বোচ্চ ক্ষমতাসীমা অতিক্রম করলে মডিউলটির স্থায়ী ভাঙ্গন ঘটতে পারে।এই মডিউলটি 9-1 অনুচ্ছেদ অনুসারে ব্যবহার করা উচিত ꞌDC ELECTRICAL CHARACTERISTICSযদি এই মডিউলটি এই অবস্থার বাইরে ব্যবহার করা হয়, মডিউলটির ত্রুটি হতে পারে এবং মডিউলটির নির্ভরযোগ্যতা খারাপ হতে পারে।
দ্রষ্টব্য 3: সংজ্ঞায়িত তাপমাত্রা পরিসীমাগুলি পোলারাইজারকে অন্তর্ভুক্ত করে না। পোলারাইজারের সর্বাধিক প্রতিরোধযোগ্য তাপমাত্রা 80 ডিগ্রি সেলসিয়াস হওয়া উচিত।
দ্রষ্টব্য ৪ঃ ভিসিসি = ৯.০ ভোল্ট, টিএ = ২৫ ডিগ্রি সেলসিয়াস, ৫০% চেকবোর্ড।
জীবনকালের শেষটি প্রাথমিক উজ্জ্বলতার 50% হিসাবে নির্দিষ্ট করা হয়েছে। উচ্চ তাপমাত্রার অবস্থার মধ্যে ত্বরিত অপারেশন দ্বারা ঘরের তাপমাত্রায় গড় অপারেটিং জীবনকাল অনুমান করা হয়।
ডিসি বৈদ্যুতিক বৈশিষ্ট্য
| প্রতীক | প্যারামিটার | পরীক্ষার অবস্থা | স্ট্যান্ডার্ড মান | ইউনিট | ||
| MIN | টাইপ | ম্যাক্স | ||||
| ভিডিডি | লজিক সরবরাহ ভোল্টেজ | - | 1.65 | 2.8 | 3.3 | V |
| ভিবিএটি | চার্জ পাম্প নিয়ন্ত্রকের সরবরাহ ভোল্টেজ | অভ্যন্তরীণ চার্জ পাম্প সক্ষম করুন | 3.5 |
- |
4.2 | V |
| ভিসিসি | ওএলইডি-র জন্য অপারেটিং ভোল্টেজ (চার্জ পাম্প দ্বারা উত্পন্ন) | অভ্যন্তরীণ চার্জ পাম্প সক্ষম করুন | 7.0 | 7.5 | V | |
| ভিসিসি | ওএলইডি-র জন্য অপারেটিং ভোল্টেজ (বাহ্যিকভাবে সরবরাহিত) | অভ্যন্তরীণ চার্জ পাম্প নিষ্ক্রিয় করুন | 8.5 | 9.0 | 9.5 | V |
| এইচআইভি | উচ্চ লজিক ইনপুট স্তর | 0.8*ভিডিডি | - | - | V | |
| ভিআইএল | নিম্ন লজিক ইনপুট স্তর | - | - | 0.২*ভিডিডি | V | |
| ভিওএইচ | উচ্চ লজিক আউটপুট স্তর | IOUT = 100μA, 3.3MHz | 0.9*ভিডিডি | - | - | V |
| ভিওএল | নিম্ন লজিক আউটপুট স্তর | IOUT = 100μA, 3.3MHz | - | - | 0.1*ভিডিডি | V |
| আইডিডি, স্লিপ | আইডিডি, স্লিপ মোড বর্তমান | - | - | 10 | uA | |
| আইবিএটি, স্লিপ | আইবিএটি, স্লিপ মোড বর্তমান | - | - | 10 | uA | |
| আইসিসি, স্লিপ | আইসিসি, স্লিপ মোড বর্তমান | - | - | 10 | uA | |
| আইডিডি | ভিডিডি সাপ্লাই কারেন্ট | - | 50 | 150 | uA | |
| আইসিসি |
ভিসিসি সরবরাহ বর্তমান (ভিসিসি বাহ্যিকভাবে সরবরাহ করা হয়) |
ভিডিডি = ২.৮ ভোল্ট, ভিসিসি = ৯ ভোল্ট 100% প্রদর্শন এলাকা চালু করুন |
- |
9.0 | 15.0 | mA |
|
আইবিএটি |
আইবিএটি সাপ্লাই বর্তমান (ভিসিসি চার্জ পাম্প দ্বারা উত্পন্ন) |
ভিডিডি = ২.৮ ভোল্ট, ভিসিসি = ৭.২৫ ভোল্ট 100% প্রদর্শন এলাকা চালু করুন |
- |
25.6 |
32.0 |
mA |
অপটিক্যাল বৈশিষ্ট্য
| প্রতীক | প্যারামিটার | অবস্থা | স্ট্যান্ডার্ড মান | ইউনিট | ||
| MIN | টাইপ | ম্যাক্স | ||||
| আইবিআর |
উজ্জ্বলতা (ভিসিসি বাহ্যিকভাবে সরবরাহ করা হয়) |
120 |
- |
- |
cd/m2 | |
|
আইবিআর |
উজ্জ্বলতা (ভিসিসি চার্জ পাম্প দ্বারা উত্পন্ন) |
80 |
120 |
- |
cd/m2 |
|
| (x) | সি.আই.ই. (সাদা) | ১৯৩১ | 0.25 | 0.29 | 0.33 | |
| (y) | 0.27 | 0.31 | 0.35 | |||
| সিআর | অন্ধকার রুমের বিপরীতে | - | 2000:1 | - | ||
| দেখার কোণ | - | 160 | - | ডিগ্রী | ||

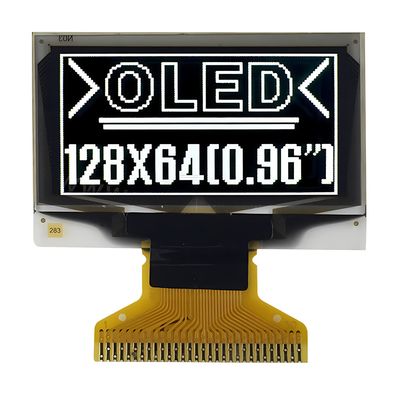

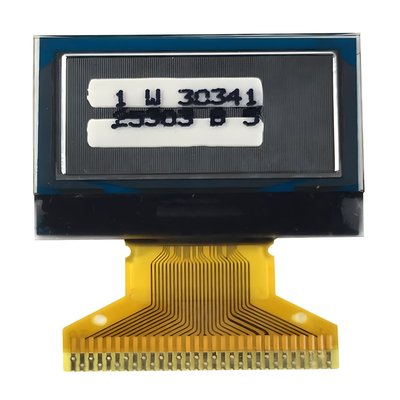

0.96 ইঞ্চি পাতলা OLED ডিসপ্লে পণ্যের ছবি
