পণ্যের বিবরণ:
|
| পণ্য: | 3.12" OLED ডিসপ্লে | রেজোলিউশন: | 256x64 ডট রেজোলিউশন |
|---|---|---|---|
| প্রদর্শন মোড: | প্যাসিভ ম্যাট্রিক্স | ইন্টারফেস: | 4 তারের SPI ইন্টারফেস |
| অপটিক্স: | সমস্ত দেখার কোণ | আউটলাইন আবছা.: | 100.5(L) x 33.5(W) x 6.3(T) মিমি |
| সক্রিয় এলাকা: | 76.78(L) x 19.18(W) মিমি | ড্রাইভিং পদ্ধতি: | ১/৬৪ ডিউটি চক্র |
| গ্রেস্কেল: | 16 গ্রেস্কেল | কন্ট্রোলার: | SSD1322 |
| অপারেটিং টেম্প: | -30°C থেকে +85°C (কাস্টমাইজযোগ্য) | স্টোরেজ টেম্প।: | -40°C থেকে +90°C |
| ফন্টের রং: | সাদা নীল হলুদ সবুজ | সরবরাহ ভোল্টেজ: | 3V |
| পিন নাম্বার: | 7 হেডার পিন, 16 পিন ঐচ্ছিক | কমপ্লায়েন্স: | রিচ এবং RoHS অনুগত |
| বিশেষভাবে তুলে ধরা: | এসপিআই ইন্টারফেস গ্রাফিক ওএলইডি ডিসপ্লে,3.12 ইঞ্চি গ্রাফিক ওএলইডি ডিসপ্লে,256x64 ডটস OLED ডিসপ্লে মডিউল |
||
** ডাটা শীট ডাউনলোড **
SFOM312YZ7-25664WBYG-01 স্পেসিফিকেশন.pdf
গ্রাফিক ওএলইডি ডিসপ্লে ৩.১২ ইঞ্চি এসপিআই ইন্টারফেস প্রোডাক্টের ভূমিকা
বর্ণনা
SFOM312YZ7-25664WBYG-01 মডেলটি একটি COF গ্রাফিক OLED, যার ব্যাসার্ধের আকার 3.12 ইঞ্চি এবং রেজোলিউশন 256x64 ডট।এই OLED মডিউলটি SSD1322 IC এর সাথে অন্তর্নির্মিত এবং 8-বিট 6800/8080 এবং 3/4-লাইন SPI ইন্টারফেস সমর্থন করেএর আকার ১০০.৫ × ৩৩।5.0 মিমি, সক্রিয় এলাকার আকার 76.78 × 19.18 মিমি। এটি 4 বিট গ্রেস্কেল সমর্থন করে, 3V এর লজিকাল সরবরাহ ভোল্টেজ সহ। 50% চেক বোর্ডের ডিসপ্লে এর বর্তমান 150mA @ 3.0V VDD (সাধারণ মান),যার ড্রাইভিং ডিউটি 1/64.

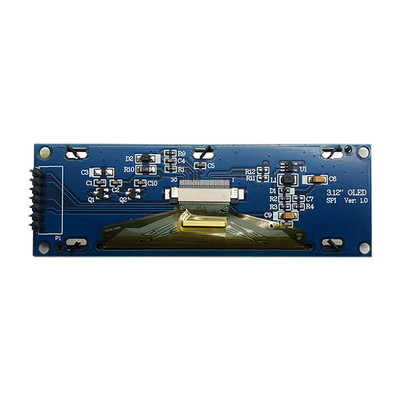

মডিউলটিতে একটি অন্তর্নির্মিত পিসিবি রয়েছে, যা গ্রাহকদের তাদের অ্যাপ্লিকেশনগুলির জন্য অতিরিক্ত পিসিবি বিকাশের প্রয়োজন ছাড়াই তারের সংযোগগুলি ব্যবহার করতে দেয়।পিসিবিতে ইন্টিগ্রেটেড ভিসিসি সার্কিট গ্রাহকের ব্যবহারকে সহজ করেএই পিসিবি বোর্ডটি চারটি মাউন্ট হোল দিয়ে সজ্জিত, গ্রাহকদের জন্য তাদের অ্যাপ্লিকেশনগুলিতে মডিউলগুলি সুরক্ষিত করার জন্য একটি সহজ পদ্ধতি সরবরাহ করে। এই ওএলইডি মডিউলটি স্মার্ট হোম অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত,চিকিৎসা সরঞ্জামশিল্প নিয়ন্ত্রণ ইত্যাদি।
গ্রাফিক ওএলইডি ডিসপ্লে ৩.১২ ইঞ্চি এসপিআই ইন্টারফেস প্রোডাক্ট ডায়াগ্রাম
মেকানিক্যাল স্পেসিফিকেশন
| পয়েন্ট | স্পেসিফিকেশন | ইউনিট |
| রূপরেখা | 100.5 ((W) x33.5 ((H) x6.3Max ((T) | মিমি |
| প্রদর্শন এলাকা | 78.78 ((W) x21.18 ((H) | মিমি |
| সক্রিয় এলাকা | 76.78 ((W) x19.18 ((H) | মিমি |
| ল্যাটিস | 256 পয়েন্ট x 64 পয়েন্ট | -- |
| পিক্সেল পিচ | 0.30 ((W) x0.30 ((H) | মিমি |
| পিক্সেলের আকার | 0.28 ((W) x0.28 ((H) | মিমি |
পিন সংজ্ঞা
| পিন নং। | প্রতীক | ফাংশন |
|
1 |
জিএনডি |
লজিক সার্কিটের ভিত্তি এটি একটি গ্রাউন্ড পিন। এটি লজিক পিনের জন্য একটি রেফারেন্স হিসাবেও কাজ করে। এটিকে বহিরাগত গ্রাউন্ডের সাথে সংযুক্ত করতে হবে। |
|
2 |
ভিসিসি |
ডিসপ্লে মডিউল সার্কিটের পাওয়ার সাপ্লাই এটি একটি ভোল্টেজ সরবরাহ পিন. এটি একটি বহিরাগত উৎস সংযুক্ত করা হয়. ৩-৫ ভোল্ট |
| 3 | এসসিকে | ঘড়ির রেখা |
|
4 |
এসডিএ |
ডাটা লাইন |
|
5 |
রিসোর্স
|
এই পিনটি রিসেট সিগন্যাল ইনপুট। যখন পিনটি LOW টানা হয়, তখন চিপটির প্রারম্ভিকীকরণ কার্যকর করা হয়। স্বাভাবিক অপারেশনের সময় এই পিনটি টানতে উচ্চ রাখুন। |
|
6 |
ডিসি |
এই পিনটি এমসিইউতে সংযোগ স্থাপনকারী ডেটা / কমান্ড কন্ট্রোল পিন। যখন পিনটি উচ্চতর টানা হয়, তখন ডি [১ঃ০] এ থাকা ডেটা ডেটা হিসাবে ব্যাখ্যা করা হবে। যখন পিনটি নীচে টানা হয়, তখন ডি [১] এ থাকা ডেটাঃ0] একটি কমান্ড রেজিস্টারে স্থানান্তরিত হবে. |
|
7 |
সি এস |
এই পিনটি চিপ নির্বাচন ইনপুট যা এমসিইউতে সংযুক্ত হয়। চিপটি এমসিইউ যোগাযোগের জন্য কেবল তখনই সক্ষম হয় যখন সিএস # কম টানা হয় (সক্রিয় কম) |
পরম সর্বোচ্চ রেটিং
| প্যারামিটার | প্রতীক | মিনিট | ম্যাক্স | ইউনিট | নোট |
| পাওয়ার সাপ্লাই | ভিবিএটি | 3.3 | 5 | V |
- |
| লজিক সরবরাহ ভোল্টেজ | ভিডিডি | 2.5 | 3.3 | V | 1,2 |
| ড্রাইভার সরবরাহ ভোল্টেজ | Vcc | 0 | 15 | V | 1,2 |
| ভিসিসি সরবরাহ বর্তমান | আইসিসি |
- |
55 | mA | 1,2 |
| অপারেটিং তাপমাত্রা | শীর্ষ | -৪০ | 85 | °C |
- |
| সংরক্ষণ তাপমাত্রা | টিএসটিজি | -৪৫ | 90 | °C |
- |
ডিসি বৈশিষ্ট্য
| বৈশিষ্ট্য | প্রতীক | শর্ত | মিনিট | প্রকার | ম্যাক্স | ইউনিট |
| সরবরাহ ভোল্টেজ | ভিডিডি | 2.8 | 3.0 | 3.3 | V | |
| উচ্চ স্তরের ইনপুট | এইচআইভি | Iout=100Ua, 3.3MHz | 0.8xVdd |
- |
ভিডিডি | V |
| নিম্ন স্তরের ইনপুট | ভিআইএল | Iout=100Ua, 3.3MHz | 0 |
- |
0.২xভিডিডি | V |
| যৌক্তিক স্রোত | IVBAT | নোট |
- |
250 |
-- |
mA |
| ডিসপ্লে ভোল্টেজ | ভিসিসি | Ta=25 °C | 11.5 | 12.0 | 12.5 | V |
দ্রষ্টব্যঃVDD=3.0V,VCC=12.0V(VDD,VCC মডিউল অভ্যন্তরীণ দ্বারা সরবরাহ
100% প্রদর্শন এলাকা চালু করুন।
অপটিক্স এবং বৈদ্যুতিক বৈশিষ্ট্য
| বৈশিষ্ট্য | প্রতীক | শর্ত | মিনিট | প্রকার | ম্যাক্স | ইউনিট |
| উজ্জ্বলতা ((হলুদ) | আইবিআর |
পোলারাইজার দিয়ে (নোট ৩) |
60 | 90 |
- |
Cd/m2 |
| সি.আই.ই. ((হলুদ) |
(X) (Y) |
পোলারাইজার দিয়ে |
0.44 0.46 |
0.48 0.50 |
0.52 0.54 |
|
| অন্ধকার রুমের বিপরীতে | সিআর | - | >২০০০ঃ1 | - | ||
| ভিউ এঙ্গেল | >১৬০ | - | - | ডিগ্রী |
নির্ভরযোগ্যতা পরীক্ষার শর্তাবলী
| পয়েন্ট | শর্ত | মানদণ্ড | |
| উচ্চ তাপমাত্রা অপারেশন | ৮৫°সি | টিবিডি |
অপারেশনাল ফাংশন কাজ |
| নিম্ন তাপমাত্রা অপারেশন | -৪০ ডিগ্রি সেলসিয়াস | টিবিডি | |
| উচ্চ তাপমাত্রায় সঞ্চয় | ৯০ ডিগ্রি সেলসিয়াস | টিবিডি | |
| নিম্ন তাপমাত্রায় সঞ্চয় | -৪৫ ডিগ্রি সেলসিয়াস | টিবিডি | |
|
উচ্চ তাপমাত্রা / আর্দ্রতা অপারেশন |
৬০°সি | টিবিডি | |
| তাপীয় শক | -40°C~90°C | টিবিডি | |

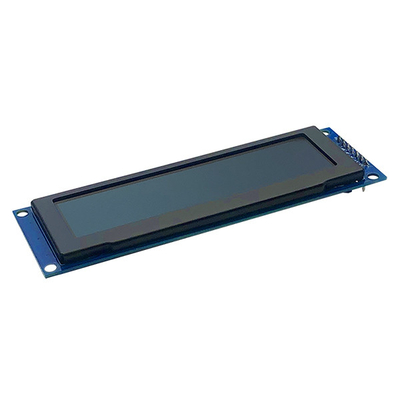

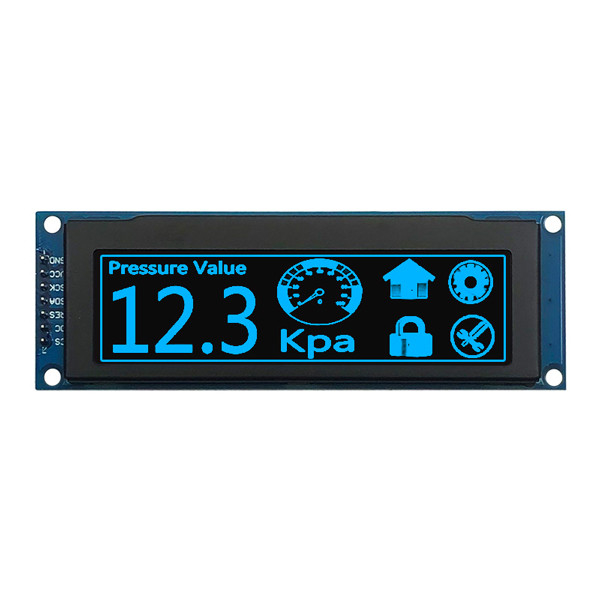

গ্রাফিক ওএলইডি ডিসপ্লে ৩.১২ ইঞ্চি এসপিআই ইন্টারফেস প্রোডাক্ট চিত্র
