পণ্যের বিবরণ:
|
| পণ্য: | 2.4 ইঞ্চি IPS TFT ডিসপ্লে | টাচ স্ক্রিন: | প্রতিরোধী টাচস্ক্রিন |
|---|---|---|---|
| রেজোলিউশন: | 240*320 | দেখার দিক: | সমস্ত দেখার কোণ |
| ইন্টারফেস: | MCU (কাস্টমাইজযোগ্য) | পিন নাম্বার: | 25 পিন (কাস্টমাইজযোগ্য) |
| সংযোগ: | প্লাগ-ইন (কাস্টমাইজযোগ্য) | সারফেস লুমিনেন্স: | 800 cd/m2 (কাস্টমাইজযোগ্য) |
| ড্রাইভার আইসি: | ST7789V | LED লাইফটাইম: | 40,000 ঘন্টা |
| অপারেটিং টেম্প।: | -20°C থেকে +70°C | কমপ্লায়েন্স: | রিচ এবং RoHS অনুগত |
| বিশেষভাবে তুলে ধরা: | 2.4 ইঞ্চি TFT LCD ডিসপ্লে,240X320 প্রতিরোধী টাচস্ক্রিন মডিউল,800 নিট আইপিএস টিএফটি এলসিডি ডিসপ্লে |
||
SF-TC240H-8269B-T স্পেসিফিকেশন (2019-12-12) _20...
বর্ণনা
SAEF TECHNOLOGY SF-TC240H-8269B-T হল একটি আইপিএস টাইপের টিএফটি এলসিডি ডিসপ্লে যার ব্যাসার্ধের আকার ২.৪ ইঞ্চি। এর ডিসপ্লে রেজোলিউশন 240x320 QVGA, এবং আইপিএস প্রযুক্তির ব্যবহারের কারণে,পণ্যটি যে কোন দিক থেকে ৮০ ডিগ্রি দেখার কোণ আছে. এই পণ্যের বাহ্যিক মাত্রা 60.26 * 42.72 * 3mm হয়, ST7789V ড্রাইভার আইসি এবং MCU ইন্টারফেস ব্যবহার করে। এই পণ্যের কাজের তাপমাত্রা পরিসীমা -20 ° C থেকে +70 ° C হয়,যা পণ্য অ্যাপ্লিকেশনের অধিকাংশের প্রয়োজনীয়তা পূরণ করতে পারেএই পণ্যটি একটি প্রতিরোধী টাচ স্ক্রিন (আরটিপি) দিয়ে সজ্জিত, যা ব্যবহার করা আরও সুবিধাজনক এবং একটি খুব ভাল ব্যবহারকারীর অভিজ্ঞতা প্রদান করে।
বৈশিষ্ট্য
|
প্রকারঃ
|
2.4 ইঞ্চি টিএফটি আইপিএস এলসিডি
|
|
প্রদর্শনের আকারঃ
|
60.২৬ * ৪২.৭২ * ৩ মিমি
|
|
উৎপত্তিস্থল:
|
গুয়াংডং, চীন
|
|
ব্র্যান্ড নামঃ
|
এসএইএফ প্রদর্শন
|
|
উজ্জ্বলতা:
|
৮০০ নিট
|
|
রেজোলিউশন রেসিওঃ
|
240X320
|
|
ইন্টারফেস প্রকারঃ
|
MCU
|
|
অপারেটিং ভোল্টেজঃ
|
2.৮ ভোল্ট
|
|
দেখার কোণঃ
|
সকল দৃষ্টিকোণ
|
|
ব্যাকলাইটঃ
|
চারটি এলইডি লাইট
|
|
কন্ট্রোলার আইসিঃ
|
ST7789
|
|
অপারেটিং তাপমাত্রাঃ
|
-২০°সি-+৭০°সি
|
|
সংরক্ষণের তাপমাত্রাঃ
|
-30°C-+80°C
|
প্রয়োগ
এই 2.4 ′′ টিএফটি এলসিডি মডিউলটি রিমোট কন্ট্রোল, মেডিকেল হ্যান্ডহেল্ড ডিভাইস, ছোট পরিমাপ যন্ত্র, বিশ্লেষক, স্মার্ট ওয়াচ, পরিধানযোগ্য ডিভাইস ইত্যাদিতে ব্যাপকভাবে ব্যবহৃত হয়।
অঙ্কন
পিন বর্ণনা
| না। | পিন নাম | I/O | বর্ণনা |
| 1 | LED_K | ও | LED ক্যাথোড |
| 2 | LED_A | ও | LED অ্যানোড |
| 3 | জিএনডি | আমি | মাটি |
| 4 | ভিসিসি | আমি | পাওয়ার সাপ্লাই 2.8V ভোল্টেজ |
| 5 | আইওভিসিসি | আমি | পাওয়ার সাপ্লাই 2.8V/1.8V ভোল্টেজ |
| 6 | এফএমআরকে | ও | অশ্রু প্রভাব আউটপুট পিন |
| 7 | /সিএস | আমি | চিপ নির্বাচন সংকেতের জন্য ইনপুট পিন |
| 8 | রিসেট | আমি | এলসিএম রিসেট ইনপুট সিগন্যাল |
| 9 | এস এস | আমি | সিগন্যাল নির্বাচন করুন |
| 10 | /ডব্লিউআর | আমি | স্ট্রোব সংকেত ইনপুট পিন লিখুন |
| 11 | /RD | আমি | স্ট্রোব সংকেত ইনপুট পিন পড়ুন |
| 12 | জিএনডি | আমি | মাটি |
| ১৩-২০ | DB7-DB0 | I/O | প্রদর্শন তথ্য I/O |
| 21 | জিএনডি | আমি | মাটি |
| 22 | এক্সআর | ও | টাচ প্যানেল পিন |
| 23 | YD | ও | টাচ প্যানেল পিন |
| 24 | এক্সএল | ও | টাচ প্যানেল পিন |
| 25 | ইউ ইউ | ও | টাচ প্যানেল পিন |
সর্বোচ্চ পরম সীমা
| পয়েন্ট | প্রতীক | মূল্য | ইউনিট |
| লজিকের জন্য পাওয়ার সাপ্লাই ভোল্টেজ | ভিডিডি | 1.6~3.3 | V |
| ইনপুট ভোল্টেজ | ভিন | ভিডিডি+০।3 | V |
| অপারেটিং তাপমাত্রা | শীর্ষ | - ২০ থেকে ৭০ | °C |
| সংরক্ষণের তাপমাত্রা | টিএসটিজি | - ৩০ থেকে ৮০ | °C |
এলইডি ব্যাকলাইটবিশেষ উল্লেখ
| পয়েন্ট | প্রতীক | MIN | টাইপ | ম্যাক্স | ইউনিট |
পরীক্ষা |
| সরবরাহ ভোল্টেজ | Vf | 3.0 | 3.2 | 3.4 | V | If=80mA |
| সরবরাহ বর্তমান | যদি | - | 80 | - | mA | - |
| বিপরীত ভোল্টেজ | ভিআর | - | - | 5 | V | - |
| শক্তি অপচয় | Pd | - | - | এম ডাব্লু | - | |
| এলসিএমের জন্য আলোকসজ্জা তীব্রতা |
|
- | 800 | - | Cd/m2 | If=80mA |
| LCM এর জন্য অভিন্নতা | - | 80 | - | - | % | If=80 mA |
| ব্যাকলাইট রঙ | সাদা | |||||
প্রতিরোধী টাচস্ক্রিন স্পেসিফিকেশন
| পয়েন্ট | প্রতীক | মিনিট। | টাইপ। | ম্যাক্স. | ইউনিট | মন্তব্য |
| স্বচ্ছতা | - | - | 82 | - | % | JIS K-7105 |
| কুয়াশা | - | - | 1 | - | % | JIS K-7105 |
| পৃষ্ঠের কঠোরতা | - | - | 3 | - | এইচ | 150gf 45° |
| FPC পিলিং শক্তি | - | 5 | - | এন | উপরের দিকে 90° | |
| FPC বাঁকানো | - | - | 3 | - | চক্র | আর=১।0, ৯০° |
| ইনপুট শক্তি | - | - | 50 | গ.ফ. | - | |
| নামমাত্র ভোল্টেজ | ভি টাচ | 7 | V | ডিসি | ||
| এক্স-অক্ষ প্রতিরোধের | Rx | 300 | 900 | এফপিসি পিন | ||
| এক্স-অক্ষ প্রতিরোধের | রাই | 200 | 500 | |||
| রৈখিকতা | - | - | ± ১।5 | ±২।0 | % | - |
| কথা বলা | - | - | - | 20 | এম এস | - |
| আইসোলেশন প্রতিরোধের | রি | 10 | - | - | MΩ | - |
| নোট জীবন | - | 100,000 | - | - | সময় | - |
| ইনপুট লাইফ | - | 1,000,000 | - | - | সময় | - |
অপটিক্যাল বৈশিষ্ট্য
| না, না। | আইটিএম | প্রতীক | শর্ত | স্পেসিফিকেশন | ইউনিট | |||
| মিনিট | প্রকার | ম্যাক্স | ||||||
| 1 | প্রতিক্রিয়া সময় | Tr+Tf | ২৫°সি | - | 15 | - | মিসেস | |
| 2 | ট্রান্সমিট্যান্স (পিএল সহ) | T ((%) | - | - | 7.1 | - | - | |
| 3 | কন্ট্রাস্ট রেট | সিআর |
θ=0, |
- | 250 | - | - | |
| 4 |
দেখা |
ওহ. | θR | CR>10 | - | 80 | - | ডিগ |
| θL | - | 80 | - | |||||
| ভের। | Θ+ | - | 80 | - | ||||
| ৎ- | - | 80 | - | |||||

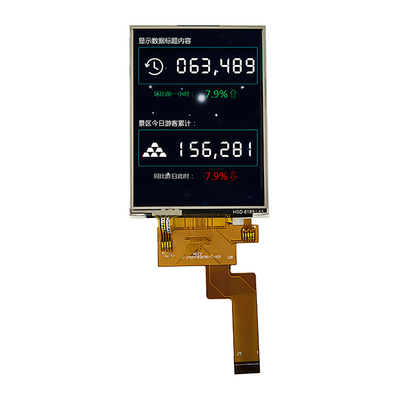

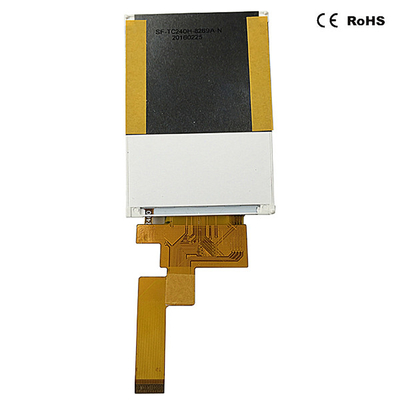

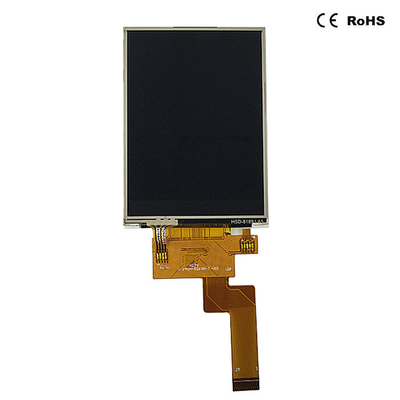

পণ্যের ছবি
