পণ্যের বিবরণ:
|
| পণ্য: | 1.3 ইঞ্চি IPS TFT LCD | টাচ স্ক্রিন: | ছাড়া |
|---|---|---|---|
| রেজোলিউশন: | 240x240 বিন্দু | কভার গ্লাস: | কাস্টমাইজযোগ্য |
| দেখার দিক: | মুক্ত দেখার কোণ ((80/80/80/80) | ইন্টারফেস: | SPI ইন্টারফেস |
| পিন নাম্বার: | 12 পিন | সংযোগ: | প্লাগিং |
| সারফেস লুমিনেন্স: | 250 cd/m2(nits) | LED লাইফটাইম: | 40,000 ঘন্টা |
| সার্টিফিকেট: | ISO9001:2015 / ISO1400:2015 | কমপ্লায়েন্স: | রোহস এন্ড রিচ সম্মত |
| বিশেষভাবে তুলে ধরা: | 1.৩ ইঞ্চি স্কয়ার এলসিডি ডিসপ্লে,240x240 স্কয়ার এলসিডি ডিসপ্লে,1.৩ ইঞ্চি এসপিআই এলসিডি ডিসপ্লে |
||
1.3 ইঞ্চি আইপিএস টিএফটি এলসিডি 12 পিন পণ্যের ভূমিকা
SFTO130JY-7167AN হল একটি পূর্ণ রঙের বর্গক্ষেত্র TFT এলসিডি ডিসপ্লে যার ব্যাসার্ধের আকার ১.৩ ইঞ্চি এবং রেজোলিউশন ২৪০x২৪০। এই মডিউলটি এসপিআই ইন্টারফেস সমর্থন করে,এটি ব্যবহারকারীদের প্রোগ্রাম এবং ব্যবহারের জন্য খুব সুবিধাজনক করে তোলেSFTO130JY-7167AN মডেলের মডিউলের আকার ২৬.১৬x২৯.২২ মিমি এবং সক্রিয় এলাকার আকার ২৩.৪x২৩.৪ মিমি।
আইপিএস প্রযুক্তি ব্যবহার করে ব্যবহারকারীরা যে কোন দিক থেকে স্ক্রিনের প্যানোরামিক দৃশ্য এবং একটি চমৎকার ব্যবহারকারীর অভিজ্ঞতা উপভোগ করতে পারবেন।ST7789P3 নিয়ামক মডিউল মধ্যে একীভূত করা হয়, একটি লজিক পাওয়ার সাপ্লাই ভোল্টেজ পরিসীমা 3.0V থেকে 3.6V। এটি -20 °C থেকে +70 °C তাপমাত্রা পরিসীমা মধ্যে কাজ করতে পারে, এবং তার সঞ্চয় তাপমাত্রা পরিসীমা -30 °C থেকে +80 °C হয়।SFTO130JY-7167AN এর FPC ব্যবহারকারীর প্রয়োজনীয়তা অনুযায়ী কাস্টমাইজ করা যেতে পারে এবং নতুন ডিজাইন করা প্রতিরোধী টাচ স্ক্রিন (RTP) বা ক্যাপাসিটিভ টাচ স্ক্রিন দিয়ে সজ্জিত করা যেতে পারে.
বৈশিষ্ট্য
| পয়েন্ট | বিষয়বস্তু |
| এলসিডি আকার | 1.3 ইঞ্চি ((ডায়াগোনাল) |
| প্রদর্শন মোড | সাধারণত কালো |
| রেজোলিউশন | 240 ((H) RGB x 240 ((V) |
| পয়েন্ট পিচ | 0.0975 (H) x 0.0975 ((V) মিমি |
| সক্রিয় এলাকা | 23.4 ((H) x 23.4 (V) মিমি |
| মডিউলের আকার | 26.16 ((H) x 29.22 ((V) x 1.5Max ((D) মিমি |
| রঙিন বিন্যাস | আরজিবি উল্লম্ব রেখা |
| ইন্টারফেস | এসপিআই |
| ড্রাইভ আইসি | ST7789P3 |
| উজ্জ্বলতা | 250 (টিওয়াইপি) সিডি/মি2 |
| দিকনির্দেশনা | সমস্ত দৃশ্য |
| ব্যাকলাইট | 2 সাদা এলইডি |
| অপারেটিং টেম্প। | -২০°সি~ +৭০°সি |
| স্টোরেজ তাপমাত্রা। | -30°C~+ 80°C |
| ওজন | টিবিডি |
1.৩ ইঞ্চি আইপিএস টিএফটি এলসিডি ১২ পিন প্রোডাক্ট ডায়াগ্রাম
পিন সংজ্ঞা
| না, না। | প্রতীক | বর্ণনা |
| 1 | জিএনডি | মাটি |
| 2 | LEDK | ব্যাকলাইটের ক্যাথোড |
| 3 | LEDA | ব্যাকলাইটের অ্যানোড |
| 4 | ভিসিসি | অ্যানালগ পাওয়ার সাপ্লাই ((2.8V-3.3V) |
| 5 | জিএনডি | মাটি |
| 6 | জিএনডি | মাটি |
|
7 |
ডি/সি |
পিন নির্বাচন করুন D/C= √ 1 √: তথ্য প্রদর্শন করুন। ডি/সি= ০ ০: কমান্ড ডেটা। |
| 8 | সি এস |
চিপ নির্বাচন পিন ((Low) সক্রিয় করুন) |
| 9 | এসসিএল | সিরিয়াল ঘড়ি পিন. |
| 10 | এসডিএ | সিরিয়াল ডেটা ইনপুট |
| 11 | রিসেট | এলসিএম রিসেট পিন |
| 12 | জিএনডি | মাটি |
বৈদ্যুতিক বৈশিষ্ট্য
| প্যারামিটার | প্রতীক | মিনিট | প্রকার | ম্যাক্স | ইউনিট |
| লজিক সরবরাহ ভোল্টেজ | আইওভিসিসি | 1.65 | 1.৮/২।8 | 3.3 | V |
| অ্যানালগ সরবরাহ ভোল্টেজ | ভিসিসি | 2.6 | 2.8 | 3.3 |
-- |
| ইনপুট বর্তমান | আইডি |
-- |
20 |
-- |
mA |
| উজ্জ্বলতা |
-- |
250 |
-- |
Cd/m2 |
ব্যাকলাইটের বৈশিষ্ট্য
| পয়েন্ট | প্রতীক | মিনিট | প্রকার | ম্যাক্স | ইউনিট |
| সামনের ভোল্টেজ | Vf | 3.0 | 3.2 | 3.4 | V |
| সামনের স্রোত | যদি |
-- |
20 |
-- |
mA |
| অপারেটিং লাইফ টাইম |
-- |
-- |
40000 |
-- |
ঘন্টা |
অপটিক্যাল বৈশিষ্ট্য
| পয়েন্ট | প্রতীক | পরিমাপের শর্তাবলী | মিনিট। | টাইপ। | ম্যাক্স. | ইউনিট | |
| প্রতিক্রিয়া সময় | Tr+Tf | θ = 0o φ = 0o | ২৫ ডিগ্রি সেলসিয়াস |
- |
30 | 35 |
এম এস |
|
দেখার কোণ |
θ |
φ = 0o | ২৫ ডিগ্রি সেলসিয়াস | - | 80 | - |
ডিগ |
| φ = ১৮০ ডিগ্রি | ২৫ ডিগ্রি সেলসিয়াস | - | 80 | - | |||
|
θ |
φ = ৯০ ডিগ্রি | ২৫ ডিগ্রি সেলসিয়াস | - | 80 | - | ||
| φ = 270o | ২৫ ডিগ্রি সেলসিয়াস | - | 80 | - | |||
| কন্ট্রাস্ট অনুপাত | সিআর | - | ২৫ ডিগ্রি সেলসিয়াস | 800 | - | - | |
|
সিআইই স্থানাঙ্ক রঙ |
সাদা | এক্স | ২৫ ডিগ্রি সেলসিয়াস | 0.300 | 0.302 | 0.304 |
- |
| Y | ২৫ ডিগ্রি সেলসিয়াস | 0.323 | 0.325 | 0.327 | |||
| লাল | এক্স | ২৫ ডিগ্রি সেলসিয়াস | 0.622 | 0.624 | 0.626 | ||
| Y | ২৫ ডিগ্রি সেলসিয়াস | 0.327 | 0.329 | 0.331 | |||
|
সবুজ |
এক্স | ২৫ ডিগ্রি সেলসিয়াস | 0.286 | 0.288 | 0.290 | ||
| Y | ২৫ ডিগ্রি সেলসিয়াস | 0.520 | 0.522 | 0.524 | |||
|
নীল |
এক্স | ২৫ ডিগ্রি সেলসিয়াস | 0.134 | 0.136 | 0.138 | ||
| Y | ২৫ ডিগ্রি সেলসিয়াস | 0.135 | 0.137 | 0.139 | |||
| ট্রান্সমিট্যান্স (পোলারাইজার সহ) | 4. ১৮ | 4.65 | % | ||||

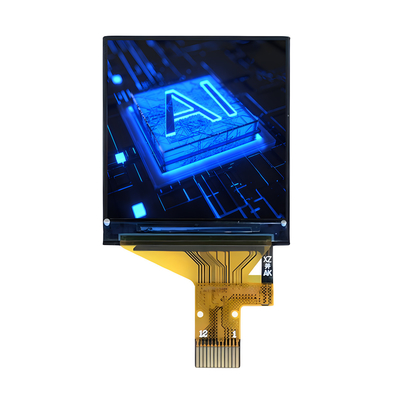

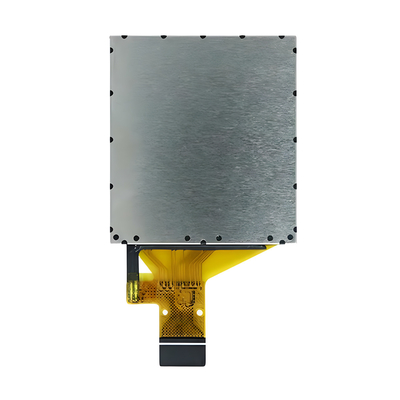

1.3 ইঞ্চি আইপিএস টিএফটি এলসিডি 12 পিন পণ্যের চিত্র
