পণ্যের বিবরণ:
|
| পণ্য: | 9 ইঞ্চি RGB TFT | রেজোলিউশন: | 800 RGB x 480 |
|---|---|---|---|
| টাচ স্ক্রিন: | আরটিপি | ইন্টারফেস: | আরজিবি |
| সারফেস লুমিনেন্স: | 400 cd/m2(nits) | দেখার দিক: | 6H |
| পিন নাম্বার: | ৫০ পিন | আউটলাইন আবছা.: | 211.1(W)×126.5(H)×7.3(D) (mm) |
| সক্রিয় এলাকা: | 201.8 (H) x 114.5 ((V) (মিমি) | পৃষ্ঠের চিকিত্সা: | শক্ত আবরণ (3H) |
| রং প্রদর্শন করুন: | 16.7 এম | সংযোগ: | জিআইএফ |
| অপারেটিং টেম্প।: | -20℃ থেকে +70℃ | স্টোরেজ টেম্প।: | -30°C থেকে +80°C |
| সার্টিফিকেট: | ISO9001:2015 / ISO1400:2015 | কমপ্লায়েন্স: | রিচ এবং RoHS অনুগত |
| বিশেষভাবে তুলে ধরা: | 9 ইঞ্চি সৌন্দর্য ডিভাইস প্রদর্শন পর্দা,800x480 সৌন্দর্য ডিভাইস প্রদর্শন পর্দা,RTP সৌন্দর্য ডিভাইস প্রদর্শন পর্দা |
||

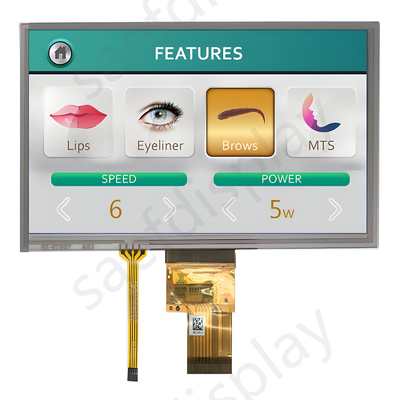

9 ইঞ্চি টিএফটি এলসিডি 800x480 আরটিপি সহ পণ্যের ভূমিকা
SFTO900SH-7170A4T একটি 800 × 4800 উচ্চ উজ্জ্বলতা TN TFT এলসিডি ডিসপ্লে। মডিউল আকার 211.1 ((W) × 126.5 ((H) × 7.3 ((D) মিমি, কার্যকর এলাকা 201.8 × 114.5 মিমি এবং একটি তির্যক মাত্রা 9 ইঞ্চি।এই টিএফটি মডিউল টিএন প্রযুক্তি গ্রহণ করে, একটি সাধারণ আকার অনুপাত 4: 3 এবং একটি বিস্তৃত দেখার কোণ (70/70/50/70 ডিগ্রি), যা একটি ভাল খরচ সুবিধা আছে এবং গ্রাহকদের পণ্যগুলির চাক্ষুষ অভিজ্ঞতা উন্নত করে।
এছাড়াও, SFTO900SH-7170A4T তিনটি পণ্য বৈশিষ্ট্য সরবরাহ করেঃ উচ্চ উজ্জ্বলতা (1000 সিডি / মি2), উচ্চ বৈসাদৃশ্য (800: 1) এবং অ্যান্টি-ব্রিলার।এই বৈশিষ্ট্যগুলি জটিল আলো পরিবেশে চিত্র প্রদর্শন উন্নতবিভিন্ন পরিস্থিতিতে গ্রাহকদের পণ্যের ভিজ্যুয়াল অভিজ্ঞতা উন্নত করা।
টিএফটি মডিউলটি 24 বিট আরজিবি ইন্টারফেস গ্রহণ করে (সংযোজক হিরোস এফটি 12 এ -50 এস -0.5 এইচ) । 9 ইঞ্চি সিরিজটি এলভিডিএস, এমআইপিআই,এবং RGB ইন্টারফেস, গ্রাহকের MCU প্রয়োজনীয়তা উপর নির্ভর করে। এটি ব্যাপকভাবে যন্ত্র এবং মিটার, Bueaty ডিভাইস, GPS ডিভাইস, POS টার্মিনাল, নগদ পাঠক, স্ক্যানার,হোম অটোমেশন, কনফারেন্স কল, বিশ্লেষক, গৃহস্থালী যন্ত্রপাতি, হোম অটোমেশন, এবং নিরাপত্তা ব্যবস্থা।
বৈশিষ্ট্য
| পয়েন্ট | স্পেসিফিকেশন |
| এলসিডি আকার | 9.0 ইঞ্চি ((ডায়াগোনাল) |
| ড্রাইভার উপাদান | a-Si TFT সক্রিয় ম্যাট্রিক্স |
| রেজোলিউশন | 800 × 3 ((RGB) × 480 |
| প্রদর্শন মোড | সাধারণত সাদা, সংক্রামক |
| পয়েন্ট পিচ | 0.0825 ((W) × 0.2327 ((H) মিমি |
| সক্রিয় এলাকা | 198.000(W) × 111.696 ((H) মিমি |
| মডিউলের আকার | 211.1 ((W) ×126.5 ((H) ×5.9 ((D) মিমি |
| মডিউল আকার ((RTP সহ) | 211.1 ((W) ×126.5 ((H) ×7.3 ((D) মিমি |
| পৃষ্ঠের চিকিত্সা | অ্যান্টি-গ্লেয়ার |
| রঙিন বিন্যাস | আরজিবি-স্ট্রিপ |
| ইন্টারফেস | আরজিবি |
| দিকনির্দেশ দেখুন ((গ্রে ইনভার্সন) | ৬টা |
| ব্যাকলাইট শক্তি খরচ | 2.046W ((টাইপ) |
| প্যানেল শক্তি খরচ | 0.360W ((টাইপ) |
| ওজন | টিবিডি |
9 ইঞ্চি টিএফটি এলসিডি 800x480 আরটিপি পণ্য সহঅঙ্কন
পরম সর্বোচ্চ রেটিং
|
পয়েন্ট |
প্রতীক |
মূল্যবোধ |
ইউনিট |
মন্তব্য |
|
| মিনিট। | ম্যাক্স. | ||||
|
পাওয়ার ভোল্টেজ |
ডিভিডিডি | -০.3 | 5.0 | V | |
| এভিডিডি | -০.5 | 13.5 | V | ||
| ভিএইচএইচ | 13.0 | 19.0 | V | ||
| ভিজিএল | - বারো।0 | - দুইটা।0 | V | ||
| ভিজিএইচ-ভিজিএল | - | 31.0 | V | ||
|
অপারেশন তাপমাত্রা স্টোরেজ তাপমাত্রা |
শীর্ষ | -২০ | 70 | °C | |
| টিএসটি | -৩০ | 80 | °C | ||
| LED বিপরীত ভোল্টেজ | ভিআর | - | 1.2 | V | প্রতিটি LED নোট ২ |
| এলইডি ফরওয়ার্ড কারেন্ট | যদি | - | 25 | mA | প্রতিটি এলইডি |
বর্তমান খরচ
(GND=AVSS=0V)
|
পয়েন্ট |
প্রতীক |
মূল্যবোধ |
ইউনিট |
মন্তব্য |
||
| মিনিট। | টাইপ। | ম্যাক্স. | ||||
|
ড্রাইভারের জন্য বর্তমান |
আইজিএইচ | - | 0.3 | 1 | mA | VGH =17.0V |
| আইজিএল | - | 0.3 | 1 | mA | VGL = -5.0V | |
| আইডিভিডি | - | 5.5 | 10 | mA | ভিসিসি =৩.৩ ভোল্ট | |
| আইএভিডি | - | 32 | 50 | mA | এভিডিডি =১০.৪ ভোল্ট | |
ব্যাকলাইট ড্রাইভিং শর্তাবলী
|
|
প্রতীক |
মূল্যবোধ |
ইউনিট |
||
| মিনিট। | টাইপ। | ম্যাক্স. | |||
| LED ব্যাকলাইটের জন্য ভোল্টেজ | ভিএল | 8.4 | 9.3 | 10.2 | V |
| LED ব্যাকলাইটের জন্য বর্তমান | আইএল | 198 | 220 | 242 | mA |
| এলইডি লাইফ টাইম | - | 40,000 | - | - | এইচআর |
পিন সংজ্ঞা
| না, না। | প্রতীক | আই / ও | ফাংশন |
| 1 | ভিএলইডি | - | এলইডি ব্যাকলাইটের শক্তি |
| 2 | ভিএলইডি | - | এলইডি ব্যাকলাইটের শক্তি |
| 3 | জিএলইডি | - | এলইডি ব্যাকলাইটের জন্য গ্রাউন্ড |
| 4 | জিএলইডি | - | এলইডি ব্যাকলাইটের জন্য গ্রাউন্ড |
| 5 | জিএনডি | পি | পাওয়ার গ্রাউন্ড |
| 6 | VCOM | আমি | সাধারণ ভোল্টেজ |
| 7 | ডিভিডিডি | পি | ডিজিটাল সার্কিটের জন্য শক্তি |
| 8 | মোড | আমি | DE/SYNC মোড নির্বাচন করুন |
| 9 | DE | আমি | ডেটা ইনপুট সক্ষম করুন |
| 10 | VS | আমি | উল্লম্ব সিঙ্ক ইনপুট |
| 11 | এইচ এস | আমি | অনুভূমিক সিঙ্ক ইনপুট |
| ১২ - ১৯ | B7 - B0 | আমি | ব্লু ডেটা (এমএসবি) |
| ২০-২৭ | জি৭ - জি০ | আমি | সবুজ তথ্য (এমএসবি) |
| ২৮ - ৩৫ | R7 | আমি | লাল রঙের তথ্য (এমএসবি) |
| 36 | জিএনডি | পি | পাওয়ার গ্রাউন্ড |
| 37 | ডিসিএলকে | আমি | নমুনা ঘড়ি |
| 38 | জিএনডি | পি | পাওয়ার গ্রাউন্ড |
| 39 | এল/আর | আমি | বাম / ডান নির্বাচন |
| 40 | U/D | আমি | উপরে/নীচে নির্বাচন |
| 41 | ভিএইচএইচ | পি | গেট ON ভোল্টেজ |
| 42 | ভিজিএল | পি | গেট অফ ভোল্টেজ |
| 43 | এভিডিডি | পি | অ্যানালগ সার্কিটের জন্য শক্তি |
| 44 | রিসেট | আমি | গ্লোবাল রিসেট পিন। |
| 45 | এন সি | - | কোন সংযোগ নেই |
| 46 | VCOM | আমি | সাধারণ ভোল্টেজ |
| 47 | ডিআইটিএইচবি | আমি | ডিথারিং ফাংশন |
| 48 | জিএনডি | পি | পাওয়ার গ্রাউন্ড |
| 49 | এন সি | - | কোন সংযোগ নেই |
| 50 | এন সি | - | কোন সংযোগ নেই |

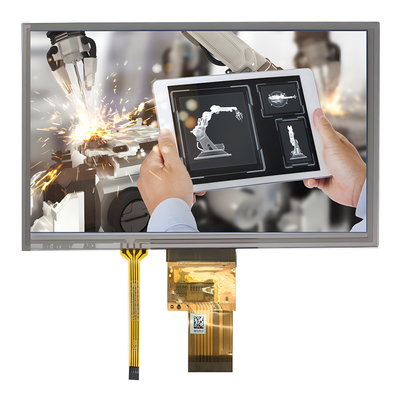

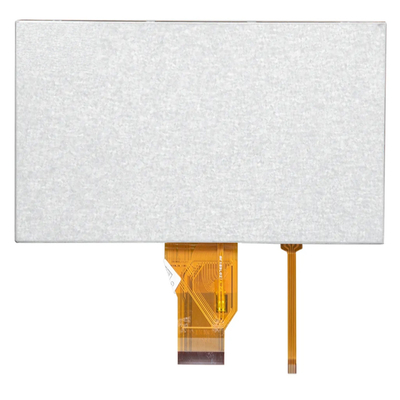

9 ইঞ্চি টিএফটি এলসিডি 800x480 আরটিপি পণ্য সহচিত্র
নির্ভরযোগ্যতা পরীক্ষা
| পরীক্ষার আইটেম |
পরীক্ষার অবস্থা
|
পরীক্ষার পর পরিদর্শন |
| উচ্চ তাপমাত্রা অপারেশন | ৯৬ ঘন্টা ধরে ৮৫ ডিগ্রি সেলসিয়াস |
পরীক্ষা শেষ হওয়ার পর, পরীক্ষিত LCD নমুনাগুলি কার্যকরী এবং চাক্ষুষ পরিদর্শন করার আগে 2-4 ঘন্টা বা তার বেশি সময় ধরে একটি স্বাভাবিক অভ্যন্তরীণ তাপমাত্রা এবং আর্দ্রতার পরিবেশে স্থাপন করা উচিত।নমুনার নিম্নলিখিত ত্রুটি থাকতে পারে নাঃ: 2. প্রতিটি পরীক্ষিত মডিউল শুধুমাত্র পরীক্ষার প্রকল্পের এক জন্য ব্যবহার করা যেতে পারে |
| নিম্ন তাপমাত্রা অপারেশন | -৩০ ডিগ্রি সেলসিয়াস ৯৬ ঘন্টা | |
| উচ্চ তাপমাত্রায় সঞ্চয় | ৯৬ ঘন্টা ধরে ৮৫ ডিগ্রি সেলসিয়াস | |
| নিম্ন তাপমাত্রায় সঞ্চয় | -৩০ ডিগ্রি সেলসিয়াস ৯৬ ঘন্টা | |
| উচ্চ তাপমাত্রা অপারেশন আর্দ্রতা অপারেশন | 60°C, 90%RH 72 ঘন্টা | |
| তাপীয় শক | -১০°সি (৩০ মিনিট) ~+২৫°সি (৫ মিনিট) ~ +৬০°সি (৩০ মিনিট) ১০টি চক্রের জন্য | |
| কম্পন পরীক্ষা (কোনও অপারেশন নেই) |
ফ্রিকোয়েন্সিঃ ১০-৫৫ হার্জ1.0 মিমি স্কেপ সময়ঃ 11 মিনিট পরীক্ষার সময়কালঃ X, Y, Z এর প্রতিটি দিকের জন্য 6 টি চক্র |
|
| স্ট্যাটিক বিদ্যুৎ পরীক্ষা | স্পর্শ ±4KV, বায়ু স্পর্শ ±8KV |
