পণ্যের বিবরণ:
|
| কীওয়ার্ড: | 7 ইঞ্চি LVDS TFT LCD | টাচ স্ক্রিন: | ছাড়া |
|---|---|---|---|
| রেজোলিউশন: | 1024*600 | কভার গ্লাস: | ওডিএম |
| ইন্টারফেস: | এলভিডিএস | সারফেস লুমিনেন্স: | 1000 cd/m2 |
| অপারেটিং টেম্প।: | -30 থেকে +80℃ | স্টোরেজ টেম্প।: | -30 থেকে +85℃ |
| LED লাইফটাইম: | 40,000 ঘন্টা | পিন নম্বর: | 20 পিন |
| নিয়ন্ত্রণ বোর্ড: | সঙ্গে | দেখার দিক: | সমস্ত দেখার কোণ |
| বিশেষভাবে তুলে ধরা: | ৭ ইঞ্চি ইন্ডাস্ট্রিয়াল গ্রেড টিএফটি ডিসপ্লে,১০০০নিট ইন্ডাস্ট্রিয়াল গ্রেড টিএফটি ডিসপ্লে |
||
7 "এলভিডিএস টিএফটি এলসিডি 20 পিন পণ্যের ভূমিকা
মডেল নং। :SFTO700SH-7168A10-N
মডেল SFTO700SH-7168A10-N একটি 7-ইঞ্চি LVDS ইন্টারফেস (নিম্ন ভোল্টেজ ডিফারেনশিয়াল সিগন্যালিং) রঙ সক্রিয় ম্যাট্রিক্স TFT এলসিডি ডিসপ্লে যা 1024x600 ডট রেজোলিউশন সমর্থন করে।এই শিল্প গ্রেড TFT প্রদর্শন একটি আইপিএস টাইপ এবং উচ্চ উজ্জ্বলতা (1000nits) এলসিডি স্ক্রিন মডিউল. মডিউলটি আইপিএস প্যানেলের জন্য প্রশস্ত দেখার কোণ বৈশিষ্ট্যযুক্ত যা এখন বাজারে অন্যতম জনপ্রিয় কৌশল। মডিউল আকার 165 ((এইচ) × 100 ((ভি) × 5.7 ((ডি) মিমি; কার্যকর অঞ্চল 154.2144 ((H) ×85.92(V) মিমি। এই টিএফটি মনিটরটি এলভিডিএস ইন্টারফেস সমর্থন করে। অ্যান্টি-ব্রিলার ডিসপ্লে পৃষ্ঠগুলির সাহায্যে, স্ক্রিনটি আলো প্রতিফলিত করে না এবং সূর্যের আলোতে আরও ভাল চিত্রের গুণমান বজায় রাখে,উপযুক্ত বহিরঙ্গন অ্যাপ্লিকেশন.
পাওয়ার ভোল্টেজ 3.0V থেকে 3.6V পর্যন্ত; সাধারণ মান 3.3V। এটি -30 থেকে +80 °C তাপমাত্রা পরিসীমা মধ্যে কাজ করে, স্টোরেজ তাপমাত্রা -30 থেকে +85 °C পর্যন্ত।
সাধারণ বিবরণ
|
না, না। |
পয়েন্ট | স্পেসিফিকেশন | ইউনিট |
| 1 | প্যানেলের আকার | 7 | ইঞ্চি |
| 2 | পিক্সেল সংখ্যা | 1024 × 3 ((RGB) × 600 | পিক্সেল |
| 3 | সক্রিয় এলাকা | 154.2144 ((H) ×85.92 ((V) | মিমি |
| 4 | পিক্সেল পিচ | 0.1506 ((H) ×0.1432 ((V) | মিমি |
| 5 | রূপরেখা মাত্রা | 165 ((H) × 100 ((V) × 5.7 ((D) | মিমি |
| 6 | পিক্সেল বিন্যাস | আরজিবি - স্ট্রিপ | - |
| 7 | প্রদর্শন মোড | আইপিএস সাধারণত কালো | - |
| 8 | দিকনির্দেশনা | সবগুলো দেখার দিক | - |
| 9 | রঙ প্রদর্শন করুন | 16.7M | - |
| 10 | ইন্টারফেস | এলভিডিএস | - |
| 11 | ব্যাকলাইট | সাদা এলইডি | - |
| 12 | উজ্জ্বলতা | 1000 | cd/m2 |
| 13 | ড্রাইভ আইসি | - | - |
| 14 | অপারেশন তাপমাত্রা | -৩০ থেকে ৮০ | oC |
| 15 | সংরক্ষণ তাপমাত্রা | -৩০-৮৫ | oC |
| 16 | ওজন | ১১৬ ((টাইপ) | জি |
আইপিএস টিএফটি এলসিডি 7 "এলভিডিএস 1000nits 1024x600 ডটস পণ্যঅঙ্কন
পিন সংজ্ঞা
|
পিন না, না। |
প্রতীক | I/O | ফাংশন |
| 1 | ভিডিডি | পি | পাওয়ার সাপ্লাই VDDIN=3.3V |
| 2 | ভিডিডি | পি | পাওয়ার সাপ্লাই VDDIN=3.3V |
| 3 | LED_EN | আমি | পাওয়ার সাপ্লাই VDDIN ((3.3 ~ 5.0V) |
| 4 | জিএনডি | পি | মাটি |
| 5 | RXIN0N | আমি | 0-LVDS ডিফারেনশিয়াল ডেটা |
| 6 | RXIN0P | আমি | 0+LVDS ডিফারেনশিয়াল ডেটা |
| 7 | জিএনডি | পি | মাটি |
| 8 | RXIN1N | আমি | 1-LVDS ডিফারেনশিয়াল ডেটা |
| 9 | RXIN1P | আমি | 1+LVDS ডিফারেনশিয়াল ডেটা |
| 10 | জিএনডি | পি | মাটি |
| 11 | RXIN2N | আমি | 2-LVDS ডিফারেনশিয়াল ডেটা |
| 12 | RXIN2P | আমি | 2+LVDS ডিফারেনশিয়াল ডেটা |
| 13 | জিএনডি | পি | মাটি |
| 14 | RX_CLKN | আমি | -LVDS ডিফারেনশিয়াল ঘড়ি ইনপুট |
| 15 | RX_CLKP | আমি | +এলভিডিএস ডিফারেনশিয়াল ক্লক ইনপুট |
| 16 | জিএনডি | পি | মাটি |
| 17 | RXIN3N | আমি | 3-LVDS ডিফারেনশিয়াল ঘড়ি ইনপুট |
| 18 | RXIN3P | আমি | 3+LVDS ডিফারেনশিয়াল ক্লক ইনপুট |
| 19 | পিডব্লিউএম | আমি | ব্যাকলাইট উজ্জ্বলতাঃ0.7V থেকে 1.4V DC ভোল্টেজ সংকেত প্রয়োগ করুন |
| 20 | ভিএলইডি | পি | পাওয়ার সাপ্লাই VLED=5~12V ((টাইপ) |
সাধারণ অপারেশন শর্তাবলী
| পয়েন্ট | প্রতীক | মূল্যবোধ | ইউনিট | |||
| মিনিট। | টাইপ। | ম্যাক্স. | ||||
| ডিজিটাল সাপ্লাই ভোল্টেজ | ভিডিডি | 3 | 3.3 | 3.6 | V | |
| এলইডি পাওয়ার সাপ্লাই | ভিএলইডি | 4.8 | 5 | 12 | V | |
| পাওয়ার আইসি ভোল্টেজ প্রদান করে | AVEE | -৬ | -৫ | - চারটা।5 | V | |
| এভিডিডি | 4.5 | 5.5 | 6 | V | ||
| ড্রাইভার আইসি অভ্যন্তরীণভাবে ভোল্টেজ সরবরাহ করে | ভিএইচএইচ | 9 | - | 20 | V | |
| ভিজিএল | -২০ | - | -৯ | V | ||
| ইনপুট সিগন্যাল ভোল্টেজ | নিম্ন স্তর | ভিআইএল | 0 | - | 0.3*ভিডিডি | V |
| উচ্চ পর্যায়ের | এইচআইভি | 0.7*ভিডিডি | - | ভিডিডি | V | |
ব্যাকলাইট স্পেসিফিকেশন
| পয়েন্ট | প্রতীক | মূল্যবোধ | ইউনিট | মন্তব্য | ||
| মিনিট। | টাইপ। | ম্যাক্স. | ||||
| সামনের ভোল্টেজ | VF | 19.6 | 21 | 23.1 | V | |
| সামনের দিকে বর্তমান | যদি | 55 | 60 | 65 | mA | IF=20mA/1-চিপ |
| পিডব্লিউএম সিগন্যাল ভোল্টেজ | PWM_h | 2 | 3.3 | 3.6 | V | - |
| PWM_l | 0 | - | 0.5 | - | ||
| আউটপুট PWM ফ্রিকোয়েন্সি | PWM_f | - | 200 | ২০ হাজার | হার্টজ | - |
| LED সক্রিয় করুন ভোল্টেজ | EN_h | 2.6 | 3.3 | 3.6 | V | - |
| EN_l | 0 | - | 0.4 | - | ||
অপটিক্যাল স্পেসিফিকেশন
| পয়েন্ট | প্রতীক | শর্ত | মূল্যবোধ | ইউনিট | |||
| মিনিট। | টাইপ। | ম্যাক্স. | |||||
| Viউড়ন্ত কোণ | তুমি | CR≥10 | - | 85 | - | ডিগ্রী | |
| ΘD | - | 85 | - | ||||
| ¢L | - | 85 | - | ||||
| ΘR | - | 85 | - | ||||
| প্রতিক্রিয়া সময় | টন+টফ | θ=Φ =0 ° | - | 19 | 25 | এম এস | |
| স্বাভাবিক | |||||||
| দেখা | |||||||
| কোণ | |||||||
| কন্ট্রাস্ট রেসিও | সিআর | 400 | 500 | - | - | ||
| উজ্জ্বলতা | এল | 1000 | - | cd/m2 | |||
| উজ্জ্বলতা অভিন্নতা | ইউ ইউ | 70 | 75 | - | % | ||
| রঙের রঙিনতা (CIE1931) | সাদা | WX | 0.276 | 0.296 | 0.316 | ||
| WY | 0.302 | 0.322 | 0.342 | ||||
| লাল | RX | - | - | - | |||
| RY | - | - | - | ||||
| সবুজ | জিএক্স | - | - | - | |||
| জিওয়াই | - | - | - | ||||
| নীল | BX | - | - | - | |||
| BY | - | - | - | ||||

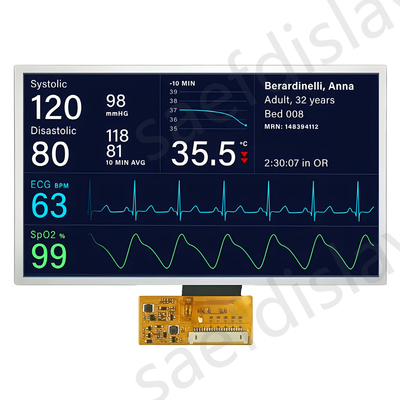

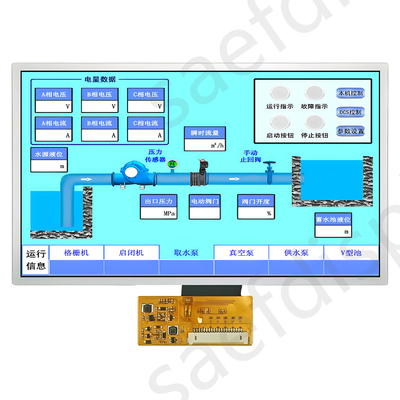

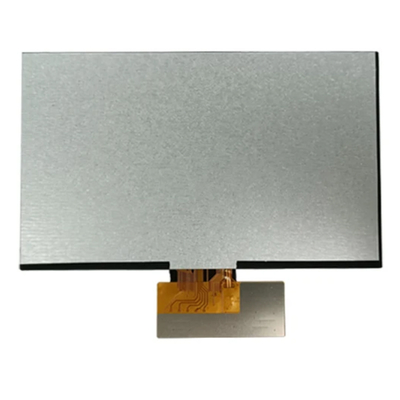

আইপিএস টিএফটি এলসিডি 7 "এলভিডিএস 1000nits 1024x600dots পণ্য Iমাগি
