পণ্যের বিবরণ:
|
| পণ্য: | OLED ডিসপ্লে 1.5 ইঞ্চি | রেজোলিউশন: | 128 x 128 |
|---|---|---|---|
| কাচের ধরন: | OLED | অপটিক্স: | সমস্ত দেখার কোণ 80/80/80/80 |
| ইন্টারফেস: | I2C, SPI, 6800, 8080 ঐচ্ছিক | আউটলাইন আবছা.: | 33.9 (W) x 37.3 (H) x 1.45 (T) মিমি |
| সক্রিয় এলাকা: | 26.86 (W) x 26.86 (H) মিমি | অপারেটিং টেম্প: | -30°C থেকে +80°C |
| পিন নাম্বার: | 25 পিন | কন্ট্রোলার: | SH1107 বা সমতুল্য |
| চালানোর ধরণ: | 1/128 ডিউটি চক্র | সংযোগকারী: | COG+FPC |
| কন্ট্রাস্ট অনুপাত: | 2000 : 1 ( ডার্ক রুম কনট্রাস্ট ) | কমপ্লায়েন্স: | রিচ এবং RoHS অনুগত |
| বিশেষভাবে তুলে ধরা: | 1.5 ইঞ্চি OLED ডিসপ্লে মডিউল,128x128 OLED ডিসপ্লে মডিউল,SPI ইন্টারফেস OLED ডিসপ্লে মডিউল |
||
1.5 ইঞ্চি ওএলইডি, 128x128 ডট 1.5 ইঞ্চি ওএলইডি ডিসপ্লে পণ্যের ভূমিকা
SAEF Technology SFOS150JY-7175AN হল ১.৫ ইঞ্চি ওএলইডি (অর্গানিক লাইট ইমিটিং ডায়োড) ডিসপ্লে ১২৮x১২৮ ডট রেজোলিউশনের সাথে। এই ১.৫ ওল্ড মডিউলটি নিয়ামক SH1107G ওল্ড আইসিতে নির্মিত;এটি 8-বিট 6800 এবং 8080 সমর্থন করেSAEF আপনার অ্যাপ্লিকেশনের জন্য উপযুক্ত মডিউল চয়ন করতে ZIF FPC এবং হটবার সংস্করণ সরবরাহ করে।
SFOS150JY-7175AN একটি COG কাঠামো OLED ডিসপ্লে এই OLED মডিউল হালকা, কম শক্তি এবং খুব পাতলা, এটি প্রাচীর / মিটার ডিভাইস, হোম অ্যাপ্লিকেশন, পিওএস সিস্টেম, ক্লাউড / আইওটি সিস্টেম,হাতের যন্ত্রপাতি, স্মার্ট টেকনোলজি ডিভাইস, এনার্জি সিস্টেম, অটোমোটিভ, কমিউনিকেশন সিস্টেম, মেডিকেল ইনস্ট্রুমেন্ট ইত্যাদি। OLED মডিউলটি -30 °C থেকে +80 °C তাপমাত্রায় কাজ করতে পারে;তার সঞ্চয় তাপমাত্রা -৪০°সি থেকে +৮৫°সি পর্যন্ত.
SAEF টেকনোলজির গ্রাফিক OLED ডিসপ্লে তিনটি যান্ত্রিক কাঠামোতে পাওয়া যায় যার মধ্যে রয়েছে COB, COG এবং TAB প্যাসিভ ম্যাট্রিক্স প্রযুক্তি।50x16 OLED গ্রাফিক ডিসপ্লেতে উপলব্ধ গ্রাফিক একরঙের OLED রেজোলিউশন, 64x128 OLED, 100x16 OLED, 100x32 গ্রাফিক OLED, 200x16 গ্রাফিক OLED, OLED 128x32, OLED প্রদর্শন 128x64, OLED 128x128, এবং 256x64 OLED প্রদর্শন।SAEF পণ্য পরিসীমা মধ্যে গ্রাফিক OLED প্রদর্শন বোর্ড নিয়ামক আছে এবং ইন্টারফেস সমান্তরাল অন্তর্ভুক্তএই OLED ডিসপ্লে মডিউলগুলির রেজোলিউশন / রঙের উপর নির্ভর করে 3V, বা 5V এর ভোল্টেজ রয়েছে।
এসএইএফ 0.42 "থেকে 5.5" OLED এর আকারের বিস্তৃত OLED ডিসপ্লে মডিউল সরবরাহ করে, যেমন 0.42 "মাইক্রো OLED ডিসপ্লে, 0.66" মিনি OLED ডিসপ্লে, 0.69 "OLED, 0.91" OLED ডিসপ্লে, 0.95" OLED, 0.৯৬" ওএলইডি ডিসপ্লে, 1.5 "ওএলইডি ডিসপ্লে, 2" ওএলইডি, 2.4 "ওএলইডি, 2.7 "ওএলইডি ডিসপ্লে, 5.5 "ওএলইডি ডিসপ্লে এবং কাস্টম ডিজাইন সমাধান।
শারীরিক তথ্য
| না। | পয়েন্ট | স্পেসিফিকেশন | ইউনিট |
| 1 | ডায়াগোনাল আকার | 1.50 | ইঞ্চি |
| 2 | রেজোলিউশন | ১২৮ * ১২৮ | বিন্দু |
| 3 | সক্রিয় এলাকা | 26.86 ((W) * 26.86 ((H) | মিমি |
| 4 | রূপরেখা মাত্রা | 33.90 ((W) * 37.30 ((H) | মিমি |
| 5 | পিক্সেল পিচ | 0.210 ((W) * 0.210 ((H) | মিমি |
| 6 | পিক্সেলের আকার | 0.185 ((W) * 0.185 (H) | মিমি |
| 7 | ড্রাইভার আইসি | SH1107G-02 | - |
| 8 | রঙ প্রদর্শন করুন | সাদা | - |
| 9 | গ্রে স্কেল | 1 | একটু |
| 10 | ইন্টারফেস | সমান্তরাল / এসপিআই / আইআইসি | - |
| 11 | আইসি প্যাকেজ টাইপ আইসি | সিওজি | - |
| 12 | মডিউল সংযোগের ধরন | জিআইএফ | - |
| 13 | বেধ | 1.45±0.1 | মিমি |
| 14 | ওজন | টিবিডি | জি |
| 15 | কর্তব্য | 1/128 | - |
1.5 ইঞ্চি ওএলইডি, 128x128 ডট 1.5 ইঞ্চি ওএলইডি ডিসপ্লে পণ্যের অঙ্কন
পরম সর্বোচ্চ রেটিং
| পয়েন্ট | মিনিট। | ম্যাক্স. | ইউনিট | মন্তব্য |
| সরবরাহ ভোল্টেজ ((VDD) (VDD) | -০.3 | +৩।6 | V | আইসি সর্বোচ্চ রেটিং আইসি |
| সরবরাহ ভোল্টেজ ((VPP) (VPP) | -০.3 | +১৭ | V | আইসি সর্বোচ্চ রেটিং আইসি |
| অপারেটিং তাপমাত্রা ((TOP) | -৩০ | 80 | °C |
- |
| স্টোরেজ তাপমাত্রা ((TST) (TST) | -৪০ | 85 | °C |
বৈদ্যুতিক বৈশিষ্ট্য
| পয়েন্ট | প্রতীক | মিনিট। | টাইপ। | ম্যাক্স. | ইউনিট | |
|
সরবরাহ ভোল্টেজ |
যৌক্তিক সরবরাহ ভোল্টেজ আইসি | ভিডিডি | 1.65 | 3.0 | 3.5 | V |
| অপারেটিং (ওএলইডি প্যানেলের জন্য) | ভিপিপি | 12.5 | 13.0 | 13.5 | V | |
|
ইনপুট ভোল্টেজ |
উচ্চ ভোল্টেজ | এইচআইভি | 0.8 * ভিডিডি |
- |
ভিডিডি | V |
| নিম্ন ভোল্টেজ | ভিআইএল | ভিএসএস |
- |
0.২ * ভিডিডি | V | |
|
আউটপুট ভোল্টেজ |
উচ্চ ভোল্টেজ | ভিওএইচ | 0.8 * ভিডিডি |
- |
ভিডিডি | V |
| নিম্ন ভোল্টেজ | ভিওএল | ভিএসএস |
- |
0.২ * ভিডিডি | V | |
ইলেক্ট্রো-অপটিক্যাল বৈশিষ্ট্য
| পয়েন্ট | প্রতীক | মিনিট। | টাইপ। | ম্যাক্স. | ইউনিট | মন্তব্য | |
| অপারেটিং লুমিন্যান্স | এল | 80 | 100 | - | cd/m2 | ১০০% পিক্সেল চালু | |
| বিদ্যুৎ খরচ | পি |
- |
120 | 150 | এম ডাব্লু | 30% পিক্সেল | |
| ফ্রেম ফ্রিকোয়েন্সি | Fr |
- |
100 |
- |
হার্টজ |
- |
|
| রঙ সমন্বয় | সিআইই এক্স | 0.25 | 0.29 | 0.33 |
সিআইই ১৯৩১ |
ডার্ক রুম |
|
| সিআইই | 0.29 | 0.33 | 0.37 | ||||
| প্রতিক্রিয়া সময় | উঠো | Tr | - | 10 | - | আমাদের | - |
| ক্ষয় | Td | - | 10 | - | আমাদের | - | |
| কন্ট্রাস্ট অনুপাত | সিআর | 10000:1 |
- |
- |
- |
ডার্ক রুম | |
| দেখার কোণ | △θ | 160 |
- |
- |
ডিগ্রি |
- |
|
| অপারেটিং লাইফ টাইম | শীর্ষ | 20,000 |
- |
- |
ঘন্টা | L= 100 cd/m2 | |

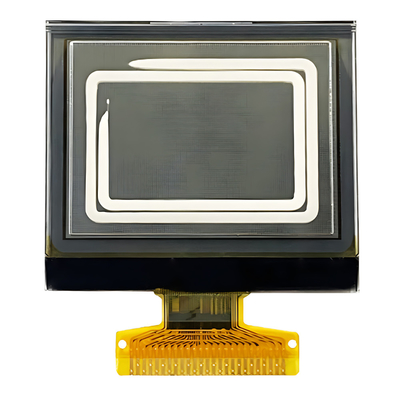

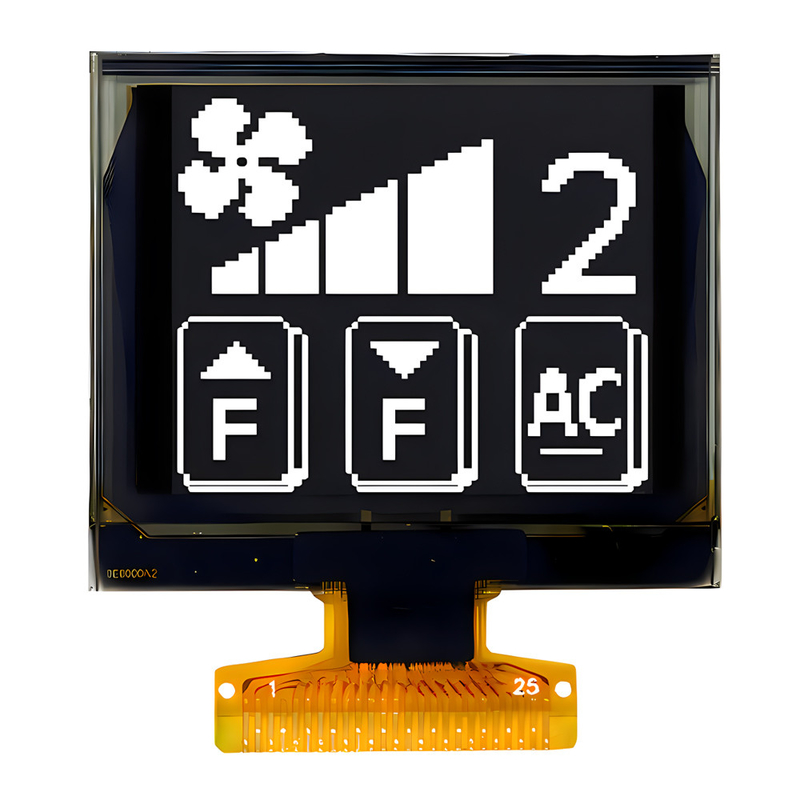

1.5 ইঞ্চি ওএলইডি, 128x128 ডট 1.5 ইঞ্চি ওএলইডি ডিসপ্লে পণ্যের চিত্র
