পণ্যের বিবরণ:
|
| পণ্য: | 1.৩ ইঞ্চি টিএফটি+পিসিবি | পিসিবি: | ৭ পিনের পিসিবি |
|---|---|---|---|
| রেজোলিউশন: | 240x240 বিন্দু | কভার গ্লাস: | কাস্টমাইজযোগ্য |
| দেখার দিক: | আইপিএস বিনামূল্যে দেখার কোণ | ইন্টারফেস: | SPI ইন্টারফেস |
| পিন নাম্বার: | 7 পিন | সংযোগ: | হেডার পিন |
| সারফেস লুমিনেন্স: | 250 cd/m2(nits) | LED লাইফটাইম: | 40,000 ঘন্টা |
| সার্টিফিকেট: | ISO9001:2015 / ISO1400:2015 | কমপ্লায়েন্স: | রোহস এন্ড রিচ সম্মত |
| বিশেষভাবে তুলে ধরা: | 1.3 "টিএফটি এলসিডি ডিসপ্লে স্ক্রিন,240x240 টিএফটি এলসিডি ডিসপ্লে,এসপিআই এলসিডি ডিসপ্লে স্ক্রিন মডিউল |
||

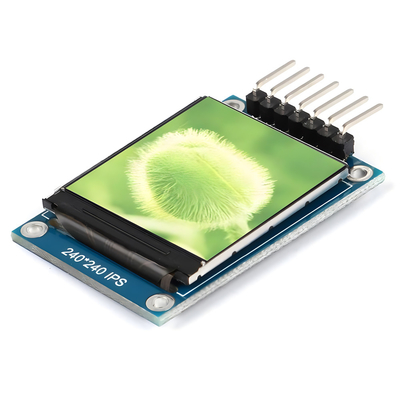

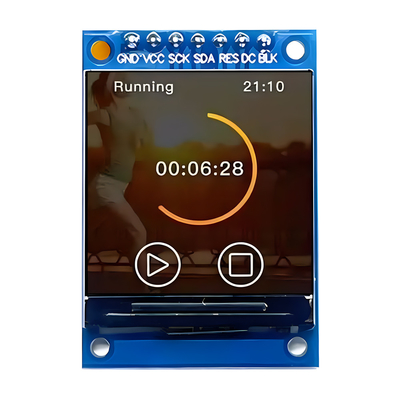

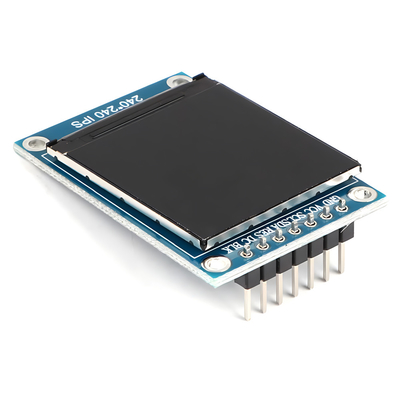

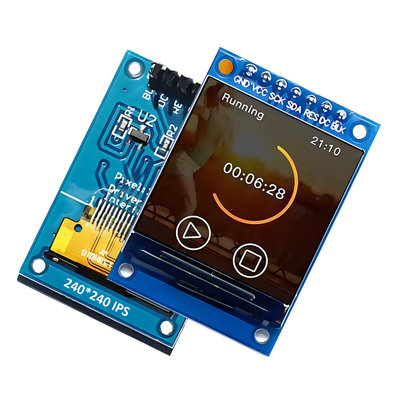

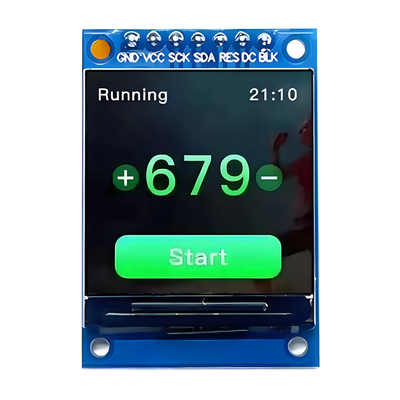

1.৩ ইঞ্চি টিএফটি এলসিডি মডিউল, ২৪০x২৪০ আইপিএস ৬৫ কে ফুল কালার ৩.৩ ভোল্ট এসপিআই ইন্টারফেসের সাথে,
51 STM32 Ar duino DIY জন্য রুটিন
এসপিআই থেকে সিরিয়াল চিপ একটি মাল্টিফাংশনাল চিপ যা এসপিআই ইন্টারফেস সংকেতগুলিকে সিরিয়াল সংকেতে রূপান্তর করতে পারে, যা বাহ্যিক ডিভাইসগুলিকে সংযুক্ত করতে এবং তাদের সাথে যোগাযোগ অর্জন করতে ব্যবহার করা যেতে পারে।এসপিআই থেকে সিরিয়াল পোর্ট চিপ উচ্চ গতির সংক্রমণ সুবিধা আছে, কম শক্তি খরচ, এবং ব্যবহার সহজ, এবং যেমন কম্পিউটার হার্ডওয়্যার, গৃহস্থালী যন্ত্রপাতি, এবং শিল্প নিয়ন্ত্রণ হিসাবে অ্যাপ্লিকেশন দৃশ্যকল্প ব্যবহার করা যেতে পারে।
এই 1.3 ইঞ্চি টিএফটি এলসিডি ডিসপ্লে মডিউলটি এসপিআই সিরিয়াল সংযোগকারী সহ একটি 7-পিন ডিসপ্লে স্ক্রিন। এই টিএফটি ডিসপ্লে প্রতিটি পিক্সেলের জন্য একটি অর্ধপরিবাহী সুইচ সরবরাহ করে, যা সরাসরি ইমপ্লান্স দ্বারা নিয়ন্ত্রিত হয়।অতএব, প্রতিটি নোড তুলনামূলকভাবে স্বাধীন এবং ক্রমাগত নিয়ন্ত্রিত হতে পারে, যা শুধুমাত্র প্রদর্শনের প্রতিক্রিয়া গতি উন্নত করে না, তবে সঠিক নিয়ন্ত্রণও সক্ষম করে।প্রদর্শন পয়েন্ট আকার 240 * 240, এবং এটিতে দুটি প্রদর্শন মোড রয়েছেঃ অনুভূমিক প্রদর্শন এবং উল্লম্ব প্রদর্শন। প্রদর্শন দিক সামঞ্জস্য করা যেতে পারে। এই মডিউলের কাজের ভোল্টেজ 3.3V;আইসি ড্রাইভার ST7789 একটি প্রদর্শন এলাকা আকার 23.4 * ২৩.৪ মিমি; টিএফটি মডিউলের আকারঃ ২৭.৫ * ৩৯ মিমি।
বৈশিষ্ট্য
| পয়েন্ট |
বিষয়বস্তু |
| পার্ট নম্বর | SFTM130JY-7181AN |
| এলসিডি আকার | 1.3 ইঞ্চি ((ডায়াগোনাল) |
| প্রদর্শন মোড | সাধারণত কালো |
| রেজোলিউশন | 240 ((H) RGB x 240 ((V) |
| পয়েন্ট পিচ | 0.0975 (H) x 0.0975 ((V) মিমি |
| সক্রিয় এলাকা | 23.4 ((H) x 23.4 (V) মিমি |
| মডিউলের আকার | 27.5 ((H) x 39.0 ((V) x 11.3 ((D) মিমি |
| রঙিন বিন্যাস | আরজিবি উল্লম্ব রেখা |
| ইন্টারফেস | এসপিআই |
| ড্রাইভ আইসি | ST7789 |
| উজ্জ্বলতা | 250 (টিওয়াইপি) সিডি/মি2 |
| দিকনির্দেশনা | সমস্ত ভিউ, আইপিএস |
| ব্যাকলাইট | 2 সাদা এলইডি |
| অপারেটিং টেম্প। | -২০°সি~ +৭০°সি |
| স্টোরেজ তাপমাত্রা। | -30°C~+ 80°C |
| ওজন | টিবিডি |
রূপরেখা
পিন সংজ্ঞা
| না, না। | নাম | I/O | বর্ণনা |
| 1 | ভিসিসি | পি | চিপের জন্য পাওয়ার সাপ্লাই, DC 3.3-5V |
| 2 | জিএনডি | পি | মাটি |
| 3 | এসসিএল | আমি | সিরিয়াল ক্লক পিন (এসপিআই) |
| 4 | এসডিএ | I/O | সিরিয়াল ডেটা পিন (এসপিআই) |
| 5 | RES# | আমি | সিগন্যাল ইনপুট রিসেট করুন। |
| 6 | ডিসি | আমি | তথ্য / কমান্ড কন্ট্রোল পিন, এসপিআই পছন্দ / কমান্ড পছন্দ |
| 7 | বিএলকে | আমি | ব্যাকলাইট কন্ট্রোল, ডিফল্ট ভাসমান, কম স্তর বন্ধ |
ব্যাকলাইটের বৈশিষ্ট্য
| পয়েন্ট | প্রতীক | মিনিট | প্রকার | ম্যাক্স | ইউনিট |
| সামনের ভোল্টেজ | Vf | 3.0 | 3.2 | 3.4 | V |
| সামনের স্রোত | যদি |
-- |
20 |
-- |
mA |
| অপারেটিং লাইফ টাইম | -- | -- | 40000 |
-- |
ঘন্টা |
অপটিক্যাল বৈশিষ্ট্য
| পয়েন্ট | প্রতীক | পরিমাপের শর্তাবলী | মিনিট। | টাইপ। | ম্যাক্স. | ইউনিট | |
| প্রতিক্রিয়া সময় | Tr+Tf | θ = 0o φ = 0o | ২৫ ডিগ্রি সেলসিয়াস |
- |
30 | 35 |
এম এস |
|
দেখার কোণ |
θ |
φ = 0o | ২৫ ডিগ্রি সেলসিয়াস | - | 80 | - |
ডিগ |
| φ = ১৮০ ডিগ্রি | ২৫ ডিগ্রি সেলসিয়াস | - | 80 | - | |||
|
θ |
φ = ৯০ ডিগ্রি | ২৫ ডিগ্রি সেলসিয়াস | - | 80 | - | ||
| φ = 270o | ২৫ ডিগ্রি সেলসিয়াস | - | 80 | - | |||
| কন্ট্রাস্ট অনুপাত | সিআর | - | ২৫ ডিগ্রি সেলসিয়াস | 800 | - | - | |
| সিআইই স্থানাঙ্ক রঙ | সাদা | এক্স | ২৫ ডিগ্রি সেলসিয়াস | 0.300 | 0.302 | 0.304 | - |
| Y | ২৫ ডিগ্রি সেলসিয়াস | 0.323 | 0.325 | 0.327 | |||
| লাল | এক্স | ২৫ ডিগ্রি সেলসিয়াস | 0.622 | 0.624 | 0.626 | ||
| Y | ২৫ ডিগ্রি সেলসিয়াস | 0.327 | 0.329 | 0.331 | |||
|
সবুজ |
এক্স | ২৫ ডিগ্রি সেলসিয়াস | 0.286 | 0.288 | 0.290 | ||
| Y | ২৫ ডিগ্রি সেলসিয়াস | 0.520 | 0.522 | 0.524 | |||
|
নীল |
এক্স | ২৫ ডিগ্রি সেলসিয়াস | 0.134 | 0.136 | 0.138 | ||
| Y | ২৫ ডিগ্রি সেলসিয়াস | 0.135 | 0.137 | 0.139 | |||
| ট্রান্সমিট্যান্স (পোলারাইজার সহ) | 4. ১৮ | 4.65 | % | ||||
পণ্যের চিত্র
নির্ভরযোগ্যতা পরীক্ষা
| পরীক্ষার আইটেম |
পরীক্ষার অবস্থা |
পরীক্ষার পর পরিদর্শন |
| উচ্চ তাপমাত্রা অপারেশন | ৯৬ ঘন্টা ধরে ৮৫ ডিগ্রি সেলসিয়াস |
পরীক্ষা শেষ হওয়ার পর, পরীক্ষিত LCD নমুনাগুলি কার্যকরী এবং চাক্ষুষ পরিদর্শন করার আগে ২-৪ ঘন্টা বা তার বেশি সময় ধরে একটি স্বাভাবিক অভ্যন্তরীণ তাপমাত্রা এবং আর্দ্রতার পরিবেশে স্থাপন করা উচিত।নমুনার নিম্নলিখিত ত্রুটি থাকতে পারে নাঃ: 2. প্রতিটি পরীক্ষিত মডিউল শুধুমাত্র পরীক্ষার প্রকল্পের এক জন্য ব্যবহার করা যেতে পারে |
| নিম্ন তাপমাত্রা অপারেশন | -৩০ ডিগ্রি সেলসিয়াস ৯৬ ঘন্টা | |
| উচ্চ তাপমাত্রায় সঞ্চয় | ৯৬ ঘন্টা ধরে ৮৫ ডিগ্রি সেলসিয়াস | |
| নিম্ন তাপমাত্রায় সঞ্চয় | -৩০ ডিগ্রি সেলসিয়াস ৯৬ ঘন্টা | |
| উচ্চ তাপমাত্রা অপারেশন আর্দ্রতা অপারেশন | 60°C, 90%RH 72 ঘন্টা | |
| তাপীয় শক | -১০°C (৩০ মিনিট) ~+২৫°C (৫ মিনিট) ~ +৬০°C (৩০ মিনিট) ১০টি চক্রের জন্য | |
| কম্পন পরীক্ষা (কোনও অপারেশন নেই) |
ফ্রিকোয়েন্সিঃ ১০-৫৫ হার্জ1.0 মিমি স্কেপ সময়ঃ 11 মিনিট পরীক্ষার সময়কালঃ X, Y, Z এর প্রতিটি দিকের জন্য 6 টি চক্র |
|
| স্ট্যাটিক বিদ্যুৎ পরীক্ষা | স্পর্শ ±4KV, বায়ু স্পর্শ ±8KV |
সুবিধা এবং সার্টিফিকেশন
