পণ্যের বিবরণ:
|
| পণ্য: | 6.2 ইঞ্চি RGB TFT | রেজোলিউশন: | 1024x600 পিক্সেল |
|---|---|---|---|
| মডেল নং।: | SFTO620BH-7180AN | সারফেস লুমিনেন্স: | 1000 সিডি/মি2 (নিট) |
| টাচ স্ক্রিন: | ছাড়া | দেখার দিক: | আইপিএস, সম্পূর্ণ দেখার কোণ |
| পিন নাম্বার: | 50 পিন | সংযোগ: | জিআইএফ |
| ইন্টারফেস: | আরজিবি 24 বিট | LED লাইফটাইম: | 40,000 ঘন্টা |
| রূপরেখার মাত্রা: | 143.37(W)×87.13(H)×2.56(T) (mm) | শীর্ষ:: | -30°C থেকে +80°C |
| সক্রিয় এলাকা: | 137.47(W) x 77.23(H) (mm) | কমপ্লায়েন্স: | রিচ এবং RoHS অনুগত |
| বিশেষভাবে তুলে ধরা: | 1000নিট ইন্ডাস্ট্রিয়াল টিএফটি প্রদর্শন,শিল্প RGB TFT ডিসপ্লে,6.২ ইঞ্চি ইন্ডাস্ট্রিয়াল টিএফটি ডিসপ্লে |
||
** ডাটা শীট ডাউনলোড **
6.2 ইঞ্চি 1024 * 600 আইপিএস টিএফটি এলসিডি আরজিবি ইন্টারফেস পণ্যের ভূমিকা
আরজিবি ইন্টারফেস একটি ঐতিহ্যগত সমান্তরাল ইন্টারফেস। এটি লাল, সবুজ এবং নীল রঙের চ্যানেলগুলির সংকেত পৃথকভাবে প্রেরণ করে,এবং এই তিনটি চ্যানেলের সংকেত সংমিশ্রণ করে ইমেজ প্রদর্শন করে. আরজিবি ইন্টারফেসের স্থিতিশীল সংকেত সংক্রমণ এবং সঠিক রঙ পুনরুত্পাদনের বৈশিষ্ট্য রয়েছে। এটি উচ্চ রঙের প্রয়োজনীয়তার সাথে অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত, যেমন শিল্প নকশা,বিজ্ঞাপন প্রদর্শন, ইত্যাদি আরজিবি ইন্টারফেসের ব্যয় তুলনামূলকভাবে কম, এবং অনেকগুলি সংকেত লাইন রয়েছে, যা আরও নিয়ন্ত্রণ সংকেত সরবরাহ করতে পারে এবং বিভিন্ন নিয়ন্ত্রণ ডিভাইসের সাথে সংযোগ সহজ করতে পারে।
এই মডেল SFTO620BH-7180AN একটি 6.2-ইঞ্চি তির্যক RGB ইন্টারফেস প্রদর্শন, 1024 * 600 ডট ম্যাট্রিক্স, এবং আইপিএস প্রযুক্তি বৈশিষ্ট্য,ব্যবহারকারীদের বিভিন্ন কোণ থেকে একটি নিখুঁত চাক্ষুষ অভিজ্ঞতা অভিজ্ঞতা অনুমতিএর অপারেটিং ভোল্টেজ মাত্র 3V-3.6V, একটি আদর্শ ভোল্টেজ 3.3V এবং একটি পৃষ্ঠ উজ্জ্বলতা 1000nits।ব্যবহারকারীরা মানুষের-কম্পিউটার মিথস্ক্রিয়া প্রভাব উন্নত করার জন্য প্রদর্শন পর্দায় RTP বা CTP যোগ করতে পারেন.
|
বৈশিষ্ট্য
|
আকার | 6.২ ইঞ্চি |
| রেজোলিউশন | 1024 ((অনুভূমিক) * 600 ((অনুভূমিক) | |
| ইন্টারফেস | 24 বিট আরজিবি | |
| সংযোগের ধরন | সংযোগকারী | |
| রঙের গভীরতা | 16.7M | |
| প্রযুক্তির ধরন | a-Si | |
| পিক্সেল পিচ (মিমি) | 0.13425x0.12872 | |
| পিক্সেল কনফিগারেশন | আর.জি.বি. উল্লম্ব স্ট্রিপ | |
| প্রদর্শন মোড | সাধারণত কালো | |
| এলসিডি ড্রাইভার আইসি | - | |
| দিকনির্দেশনা | আইপিএস, সমস্ত দেখার কোণ | |
| গ্রে স্কেল ইনভার্সন দিক | সব | |
|
যান্ত্রিক
|
LCM (W x H x D) (মিমি) | 143.৩৭*৮৭.১৩*২56 |
| সক্রিয় এলাকা ((মিমি) | 137.472 x 77.232 | |
| টিএসপি সহ /বিহীন | টিএসপি ছাড়া | |
| ওজন (জি) | টিবিডি | |
| এলইডি নম্বর | 20LED |

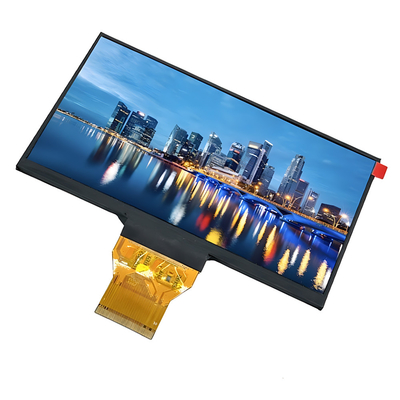

6.2 ইঞ্চি 1024*600 আইপিএস টিএফটি এলসিডি আরজিবি ইন্টারফেস প্রোডাক্ট ডায়াগ্রাম
ইন্টারফেস পিন বর্ণনা
| পিন.না. | প্রতীক | ফাংশন |
| 1,2 | ভিএলইডি+ | এলইডি ব্যাকলাইটের শক্তি (অ্যানোড) |
| 3,4 | ভিএলইডি- | এলইডি ব্যাকলাইটের শক্তি (ক্যাথোড) |
| 5 | জিএনডি | পাওয়ার গ্রাউন্ড |
| 6 | এন সি | সংযোগ নেই |
| 7 | ডিভিডিডি | ডিজিটাল শক্তি |
| 8 | এন সি | সংযোগ নেই |
| 9: | DE | ডাটা সক্রিয় করুন সংকেত. |
| 10 | ভিএসডি | উল্লম্ব সিঙ্ক ইনপুট. নেতিবাচক মেরুতা |
| 11 | এইচএসডি | অনুভূমিক সিঙ্ক ইনপুট. নেতিবাচক মেরুতা |
| ১২-১৯ | B7-R0 | ব্লু ডেটা |
| ২০-২৭ | জি৭-জি০ | সবুজ তথ্য |
| ২৮-৩৫ | R7-R0 | রেড ডেটা |
| 36 | জিএনডি | মাটি |
| 37 | ডিসিএলকে | কলক সংকেত |
| 38 | জিএনডি | ডিসপ্লে চালু/বন্ধ |
| 39 | এসএইচএলআর | বাম বা ডান ডিসপ্লে নিয়ন্ত্রণ |
| 40 | ইউপিডিএন | উপরে / নিচে প্রদর্শন নিয়ন্ত্রণ |
| 41 | এন সি | সংযোগ নেই |
| 42 | এন সি | সংযোগ নেই |
| 43 | ভিপিপি | ওটিপি পাওয়ার ((+7.8V) |
| 44 | আরএসটিবি | গ্লোবাল রিসেট পিন. রিসেট স্টেটে প্রবেশ করতে সক্রিয় কম. ওটিপি রিসেট স্থিতিশীলতার জন্য একটি আরসি রিসেট সার্কিটের সাথে সংযোগ করার পরামর্শ দেয়। সাধারণত উচ্চ টানুন। (R=10KΩ, C=1μF) |
| 45 | এসসিএল | OTP সিরিয়াল ঘড়ি ইনপুট |
| 46 | এন সি | সংযোগ নেই |
| 47 | এন সি | সংযোগ নেই |
| 48 | জিএনডি | পাওয়ার গ্রাউন্ড |
| 49 | এসডিএ | ওটিপি সিরিয়াল ডেটা ইনপুট |
| 50 | সি এস | OTP চিপ নির্বাচন পিন |
পরম সর্বোচ্চ রেটিং
| পয়েন্ট | প্রতীক | MIN | ম্যাক্স | ইউনিট |
| সরবরাহ ভোল্টেজ | ভিডিডি | -০.3 | 5.0 | V |
| ইনপুট সিগন্যাল ভোল্টেজ | ভিন | -০.3 | ভিডিডি+০।3 | V |
| লজিক আউটপুট ভোল্টেজ | VOUT | -০.3 | ভিডিডি+০।3 | V |
| অপারেটিং তাপমাত্রা | TOPR | -৩০ | 80 | °C |
| সংরক্ষণ তাপমাত্রা | টিএসটিজি | -৩০ | 80 | °C |
ড্রাইভিং ব্যাকলাইট
| পয়েন্ট | প্রতীক | MIN | টাইপ | ম্যাক্স | ইউনিট |
| এলইডি বর্তমান | যদি | - | 100 | - | mA |
| বিদ্যুৎ খরচ | - | - | এম ডাব্লু | ||
| এলইডি ভোল্টেজ | VF | - | 24 | - | V |
| এলইডি লাইফ টাইম | ডব্লিউবিএল | 25000 | - | এইচআর |
অপটিক্যাল বৈশিষ্ট্য
| পয়েন্ট | প্রতীক | শর্ত | মিনিট। | টাইপ। | ম্যাক্স. | ইউনিট | |
|
দেখার কোণ |
θT |
কেন্দ্র CR≥10 |
- | 80 | - |
ডিগ্রি। |
|
| θB | - | 80 | - | ||||
| θL | - | 80 | - | ||||
| θR | - | 80 | - | ||||
| কন্ট্রাস্ট অনুপাত | সিআর | Θ = 0 | 800 | 1000 | - | - | |
| প্রতিক্রিয়া সময় | টন | 25. সি | - | 30 | 35 | এম এস | |
| টফ | - | - | - | ||||
|
রঙিনতা |
সাদা | এক্স ডব্লিউ |
ব্যাকলাইট চালু |
- | 0.309 | - | - |
| YW | - | 0.347 | - | - | |||
| লাল | এক্সআর | - | - | - | - | ||
| YR | - | - | - | - | |||
| সবুজ | এক্সজি | - | - | - | - | ||
| YG | - | - | - | - | |||
| নীল | এক্সবি | - | - | - | - | ||
| YB | - | - | - | - | |||
| অভিন্নতা | ইউ | 80 | - | - | % | ||
| এনটিএসসি | 50 | % | |||||
| উজ্জ্বলতা |
এল |
800 | 900 | 1100 | |||

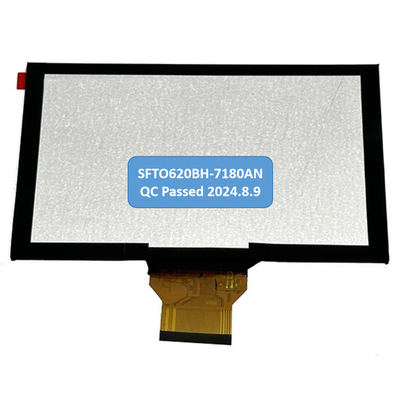

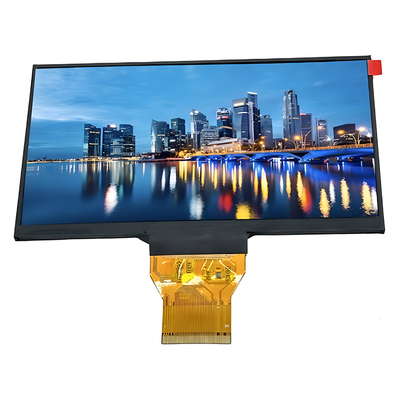

6.2 ইঞ্চি 1024*600 আইপিএস টিএফটি এলসিডি আরজিবি ইন্টারফেস প্রোডাক্ট চিত্র
পরিবেশগত / নির্ভরযোগ্যতা পরীক্ষা
| না. | পরীক্ষার আইটেম | শর্ত | মন্তব্য |
|
1 |
উচ্চ তাপমাত্রা অপারেশন |
Ts= +80°C, 240 ঘন্টা |
নোট ১ IEC60068-2-2, GB2423. 2-89 |
| 2 | নিম্ন তাপমাত্রা অপারেশন | তা=-৩০° সেলসিয়াস, ২৪০ ঘণ্টা | নোট ২ আইইসি ৬০০৬৮-২-১ GB2423.1-89 |
| 3 | উচ্চ তাপমাত্রায় সঞ্চয় | Ta= +80°C, 240 ঘন্টা | IEC60068-2-2 GB2423. 2-89 |
| 4 | নিম্ন তাপমাত্রায় সঞ্চয় | তা=-৩০° সেলসিয়াস, ২৪০ ঘণ্টা | IEC60068-2-1 GB/T2423.1-89 |
| 5 | উচ্চ তাপমাত্রা এবং আর্দ্রতা স্টোরেজ | Ta= +60°C, 90% RH সর্বোচ্চ, 160 ঘন্টা |
IEC60068-2-3 GB/T2423.3-2006 |
|
6 |
তাপীয় শক (অপারেশন না) |
-30°C 30 মিনিট ~ +80°C 30 মিনিট পরিবর্তন সময়ঃ 5 মিনিট, 30 চক্র |
ঠান্ডা দিয়ে শুরু করুন তাপমাত্রা, শেষ উচ্চ তাপমাত্রা আইইসি ৬০০৬৮-২-১৪ GB2423.22-87 |
|
7 |
ইলেক্ট্রো স্ট্যাটিক স্রাব (অপারেশন) |
C=150pF, R=330 Ω, 5 পয়েন্ট/প্যানেল বায়ুঃ ±8KV, 5 বার; যোগাযোগঃ ±4KV, 5 সময়; (পরিবেশঃ 15°C ~ 35°C, 30% ~ 60%, 86Kpa ~ 106Kpa) |
IEC61000-4-2 GB/T17626.2-1998 |
|
8 |
কম্পন (অপারেশন না করা) |
ফ্রিকোয়েন্সি রেঞ্জঃ 10~55Hz, স্ট্রোকঃ 1. মিমি স্কেপঃ 10Hz~55Hz~10Hz X.Y.Z. এর প্রতিটি দিকের জন্য 2 ঘন্টা (প্যাকেজের অবস্থা) |
IEC60068-2-6 GB/T2423.5-1995 |
| 9 | শক (অপারেশন না) |
60G 6ms, ± X, ± Y, ± Z প্রতিটি দিকের জন্য ৩ বার |
IEC60068-2-27 GB/T2423.5-1995 |
| 10 | প্যাকেজ ড্রপ টেস্ট |
উচ্চতাঃ ৮০ সেমি, ১ কোণ, ৩টি প্রান্ত, ৬টি পৃষ্ঠ |
IEC60068-2-32 GB/T2423.8-1995 |
