পণ্যের বিবরণ:
|
| পণ্য: | 0.96 ইঞ্চি I2C OLED 4 পিন | রেজোলিউশন: | 128x64 পিক্সেল |
|---|---|---|---|
| কাঠামো: | COG OLED + PCB | ইন্টারফেস: | I2C ঐচ্ছিক |
| টাচ স্ক্রিন: | কাস্টমাইজ করা যায় | দেখার দিক: | সমস্ত দেখার কোণ (85/85/85/85) |
| আউটলাইন আবছা.: | 24.7 × 27 (মিমি) (PCB SIZE) | সংযোগ: | মেটাল পিন |
| পিন নাম্বার: | 4 পিন | অপারেটিং টেম্প।: | -40℃ থেকে +85℃ |
| জীবনকাল: | 50,000 ঘন্টা @ 60cd/m2 | কমপ্লায়েন্স: | রিচ এবং RoHS অনুগত |
| বিশেষভাবে তুলে ধরা: | 12864 OLED ডিসপ্লে বোর্ড মডিউল,128x64 OLED ডিসপ্লে মডিউল,0.96 ইঞ্চি OLED ডিসপ্লে বোর্ড মডিউল |
||
SFOM096YZ4-12864WB-02 নির্দিষ্টকরণ.pdf
0.96 ইঞ্চি ওএলইডি আই 2 সি ইন্টারফেস পণ্যের ভূমিকা
০.৯৬ ইঞ্চি আই২সি মডিউল একটি ছোট ওএলইডি ডিসপ্লে মডিউল যা বিভিন্ন ইলেকট্রনিক ডিভাইসে ব্যাপকভাবে ব্যবহৃত হয়।৯৬ ইঞ্চি ওএলইডি আই২সি মডিউলটি ইলেকট্রনিক পণ্যগুলির জন্য একটি আদর্শ ডিসপ্লে সমাধান হয়ে উঠেছে কারণ এটির দুর্দান্ত ডিসপ্লে পারফরম্যান্স এবং কম শক্তি খরচ বৈশিষ্ট্যগুলি.
পণ্যের কোডঃSFOM096YZ4-12864WB-02
ডিসপ্লে আকারঃ 0.96 ইঞ্চি
রেজোলিউশনঃ 128x64 পিক্সেল
দেখার কোণঃ ১৬০ ডিগ্রির বেশি
রঙের বিকল্পঃ হলুদ নীল, সাদা, নীল
শক্তির প্রয়োজনঃ 3V/5V
সিগন্যালের ধরনঃ ডিজিটাল সিগন্যাল, আই২সি যোগাযোগ সমর্থন করে
পিন সংজ্ঞাঃ GND, VDD, SCK, SDA
কাজের তাপমাত্রা পরিসীমাঃ -40 °C থেকে 85 °C (শিল্প গ্রেড)
শক্তি খরচঃ প্রায় 0.08W যখন সম্পূর্ণ আলো, প্রায় 0.06W
0.96 ইঞ্চি ওএলইডি নিজেই স্ব-উজ্জ্বল প্রযুক্তি রয়েছে, যার জন্য ব্যাকলাইটিংয়ের প্রয়োজন নেই। প্রতিটি পিক্সেল স্বতন্ত্রভাবে আলো নির্গত করে, একটি পরিষ্কার প্রদর্শন প্রভাব সরবরাহ করে। তদতিরিক্ত, 0.96 ইঞ্চি ওএলইডি ডিসপ্লেটি স্ব-উজ্জ্বল প্রযুক্তির সাথে আসে।৯৬ ইঞ্চি ওএলইডি অত্যন্ত কম শক্তি খরচ করে, এটি বিশেষত ব্যাটারি চালিত পোর্টেবল ডিভাইসের জন্য উপযুক্ত করে তোলে। এটি উচ্চ বৈসাদৃশ্য বৈশিষ্ট্য আছে, ব্যবহারকারীদের একটি চমৎকার চাক্ষুষ অভিজ্ঞতা প্রদান করে।3V এবং 5V লজিক্যাল লেভেল, কোন অতিরিক্ত স্তর রূপান্তর প্রয়োজন হয় না. I2C ইন্টারফেস সমর্থন করে, শুধুমাত্র দুটি তথ্য ইন্টারফেস তারের তথ্য সংক্রমণ এবং নিয়ন্ত্রণ সম্পূর্ণ করতে প্রয়োজন হয়. তাই, 0.96 ইঞ্চি ওএলইডি স্মার্ট ডিভাইসের জন্য একটি স্থিতি প্রদর্শন স্ক্রিন হিসাবে স্মার্ট হোমগুলিতে ব্যাপকভাবে ব্যবহৃত হয়, সেইসাথে স্মার্ট পোষাকযোগ্য ডিভাইসগুলি সময় এবং স্বাস্থ্যের তথ্য প্রদর্শনের জন্য; এবং শিল্প যন্ত্রপাতি এবং শিল্প অটোমেশনে মূল পরামিতি প্রদর্শন ইত্যাদি।
বৈশিষ্ট্য
| পণ্য | 0.৯৬ ইঞ্চি ওএলইডি আই২সি ইন্টারফেস |
| মডেল নম্বর | SFOM096YZ4-12864WB-02 |
| ড্রাইভিং স্কিম | ৬/৬৪ |
| দেখার দিক | সকল দৃষ্টিকোণ |
| ড্রাইভার আইসি | এসএসডি ১৩১৫ |
| পাওয়ার সাপ্লাই ভোল্টেজ | 3.0V |
| ভিসিসি | 12.0V |
| ইন্টারফেস | আইআইসি |
| মডিউলের আকার | 24.70 (L) x27.0 (W) মিমি (PCB SIZE) |
| পর্যবেক্ষণ এলাকা | 22.74 ((L) x 11.86 (W) মিমি |
| সক্রিয় এলাকা | 21.74 (এল) x 10.86 (ডাব্লু) মিমি |
| ডট পিচ | 0.154 (W) x 0.154 (H) মিমি |
| বিন্দু আকার | 0.17 ((W) x 0.17 ((H) মিমি |
রূপরেখা
ইন্টারফেস পিন সংজ্ঞা
| পিন নং. | প্রতীক | বর্ণনা |
| 1 | জিএনডি | লজিক সার্কিটের ভিত্তি |
| 2 | ভিডিডি | যুক্তির জন্য শক্তি সরবরাহ |
| 3 | এসসিকে | সিরিয়াল ক্লক ইনপুট। |
| 4 | এসডিএ | সিরিয়াল ডেটা ইনপুট। |
অপটিক্স বৈশিষ্ট্য
| বৈশিষ্ট্য | প্রতীক | শর্ত | মিনিট | প্রকার | ম্যাক্স | ইউনিট | |
|
উজ্জ্বলতা (ভিসিসি বাহ্যিকভাবে সরবরাহ করা হয়) |
আইবিআর | নোট ৫ | 90 | - | - | cd/m2 | |
|
উজ্জ্বলতা (VCC Internal DC/DC দ্বারা উত্পন্ন) |
আইবিআর | নোট ৬ | 80 | 100 | - | cd/m2 | |
| সি.আই.ই. (সাদা) | এক্স) ওয়াই) | ১৯৩১ | 0.২৫০।27 | 0.২৯০।31 | 0.৩৩.০35 | ||
| অন্ধকার রুমের বিপরীতে | সিআর | - | 2000:1 | - | |||
| দেখার কোণ | - | বিনামূল্যে | - | ডিগ্রী | |||

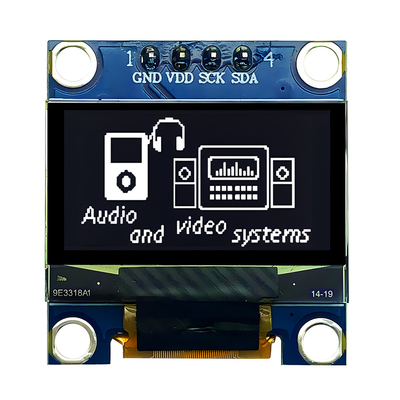

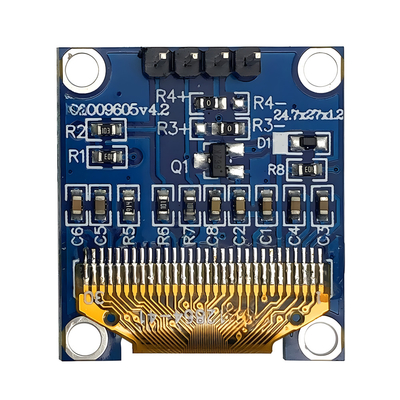

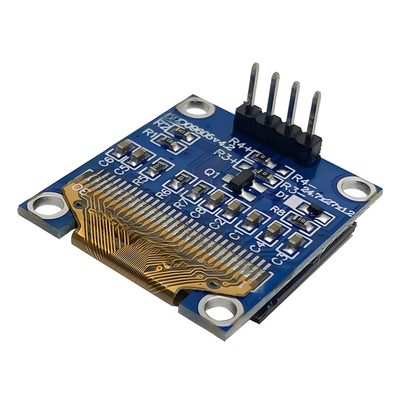

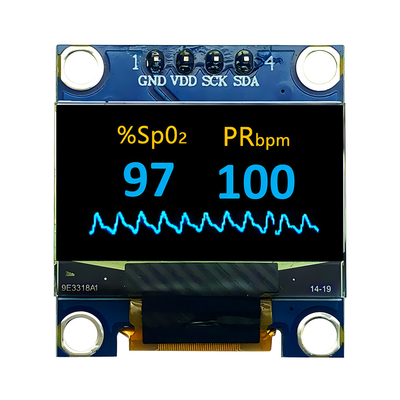

0.৯৬ ইঞ্চি ওএলইডি আই২সি ইন্টারফেস পণ্য চিত্র
নির্ভরযোগ্যতা পরীক্ষার সামগ্রী
| পয়েন্ট | শর্ত | মানদণ্ড | |
| উচ্চ তাপমাত্রা অপারেশন | 70°C, ২৪০ ঘন্টা |
অপারেশনাল ফাংশন কাজ করে। |
|
| নিম্ন তাপমাত্রা অপারেশন | -৪০°C, ২৪০ ঘন্টা | ||
| উচ্চ তাপমাত্রায় সঞ্চয় | 85°C, ২৪০ ঘন্টা | ||
| নিম্ন তাপমাত্রায় সঞ্চয় | -৪০°C, ২৪০ ঘন্টা | ||
| উচ্চ তাপমাত্রা / আর্দ্রতা অপারেশন | 60°C, 90% RH, 120 ঘন্টা | ||
| তাপীয় শক |
-৪০°C-> ৮৫°C, ২৪ টি চক্র ৬০ মিনিট |
||
