পণ্যের বিবরণ:
|
| পণ্য: | 0.96" OLED ডিসপ্লে | পিক্সেলের সংখ্যা: | 128x64 পিক্সেল |
|---|---|---|---|
| ড্রাইভার আইসি: | SSD1315 বা সমতুল্য | প্রদর্শন মোড: | প্যাসিভ ম্যাট্রিক্স |
| ডিসপ্লে কালার: | একরঙা (সাদা) | ড্রাইভ ডিউটি: | 1/64 ডিউটি |
| প্যানেলের আকার: | 24.7 x 16.6 x 1.3 (মিমি) | সক্রিয় এলাকা: | 21.74 x 11.175 (মিমি) |
| দেখার দিক: | সমস্ত দেখার কোণ | ইন্টারফেস: | এসপিআই/আই২সি/৮০৮০ |
| সংযোগ: | প্লাগ লাগানো | পিন নাম্বার: | 30 পিন (কাস্টমাইজ করা যাবে) |
| অপারেটিং টেম্প।: | -40C - +70C | স্টোরেজ টেম্প।: | -40C - +85C |
| লাইফ টাইম: | 50,000 ঘন্টা @60cd/m2 | কমপ্লায়েন্স: | রিচ এবং RoHS অনুগত |
| বিশেষভাবে তুলে ধরা: | 128X64 OLED ডিসপ্লে,SPI OLED ডিসপ্লে,৩০ পিনের ওএলইডি ডিসপ্লে |
||
পাইকারি মূল্য 0.96 ইঞ্চি OLED ডিসপ্লে পণ্য ভূমিকা
০.৯৬ ইঞ্চি ওএলইডি ডিসপ্লে স্ক্রিন একটি ছোট স্ব-উজ্জ্বল প্রদর্শন ডিভাইস যা বিভিন্ন স্মার্ট ডিভাইস এবং যন্ত্রপাতিতে ব্যাপকভাবে ব্যবহৃত হয় কারণ এটি হালকা ওজন, কম শক্তি খরচ, উচ্চ বিপরীতে,এবং বিস্তৃত দেখার কোণ বৈশিষ্ট্য. 0.96 ইঞ্চি ওএলইডি ডিসপ্লে সাধারণত এসএসডি1315 / এসএসডি1306 ড্রাইভার চিপ ব্যবহার করে এবং 6800 এবং 8080 সমান্তরাল, 3-ক্যার বা 4-ক্যার সিরিয়াল এসপিআই এবং আইআইসি ইন্টারফেস মোড সহ একাধিক ইন্টারফেস মোড সমর্থন করে।এই ধরনের ডিসপ্লে স্ক্রিনের স্ব-উজ্জ্বল বৈশিষ্ট্য রয়েছে এবং ব্যাকলাইটের প্রয়োজন নেই, যার ফলে ভাল প্রদর্শন কর্মক্ষমতা, দ্রুত প্রতিক্রিয়া গতি, এবং একটি বৃহত্তর দেখার কোণ।
SAEF TECHNOLOGY দ্বারা উত্পাদিত 0.96 ইঞ্চি OLED ডিসপ্লেটি স্মার্টফোন, স্মার্টওয়াচ, স্বাস্থ্য পর্যবেক্ষণ ডিভাইস, শিল্প নিয়ন্ত্রণ ব্যবস্থা, পোর্টেবল গেম কনসোল,এবং অন্যান্য অনুষ্ঠান যেখানে ছোট এবং দক্ষ প্রদর্শন প্রয়োজনপ্রযুক্তির ক্রমাগত অগ্রগতি এবং বাজারের চাহিদা বৃদ্ধির সাথে সাথে, 0.এসএইএফ টেকনোলজির ৯৬ ইঞ্চি ওএলইডি ডিসপ্লে প্রদর্শনের পারফরম্যান্সের দিক থেকে আরও অনুকূল এবং উন্নত হবে বলে আশা করা হচ্ছে।এদিকে, ইন্টারনেট অব থিংস এবং পোষাকযোগ্য ডিভাইসের দ্রুত বিকাশের সাথে সাথে,এই ধরনের ছোট ওএলইডি ডিসপ্লেগুলির অ্যাপ্লিকেশন সম্ভাবনা আরও বিস্তৃত হবে.
বড় আকারের উৎপাদনের সহায়তায়, SAEF TECHNOLOGY উৎপাদন খরচ নিয়ন্ত্রণ করে এবং উৎপাদন প্রক্রিয়া অপ্টিমাইজ করে, যার ফলে 0.96 ইঞ্চি ছোট আকারের OLED পণ্যগুলির জন্য অত্যন্ত কম খরচ হয়,বিপুল সংখ্যক ব্যবহারকারীর চাহিদা পূরণে ভর উৎপাদন.
বৈশিষ্ট্য
| পয়েন্ট | স্পেসিফিকেশন | ইউনিট |
| মডেল নং। | SFOS096XZ-7120AP | |
| ডায়াগোনাল আকার | 0.96 | ইঞ্চি |
| রেজোলিউশন | ১২৮x৬৪ | বিন্দু |
| সক্রিয় এলাকা | 21.740 ((W) x 11.175 ((H) | মিমি2 |
| রূপরেখা মাত্রা | 24.70 ((W) x 16.60 ((H) | মিমি2 |
| পিক্সেল পিচ | 0.170 ((W) x 0.175 ((H) | মিমি2 |
| পিক্সেলের আকার | 0.150 ((W) x 0.150 ((H) | মিমি2 |
| ড্রাইভার আইসি | এসএসডি১৩১৫জেড | - |
| রঙ প্রদর্শন করুন | সাদা | - |
| গ্রে স্কেল | 1 | একটু |
| ইন্টারফেস | 4-SPI/I2C/8080 | - |
| আইসি প্যাকেজের ধরন | সিওজি | - |
| মডিউল সংযোগের ধরন | সৈনিক | - |
| বেধ | 1.30 ± 0.1 | মিমি |
| ওজন | টিবিডি ± 10% | জি |
| কর্তব্য | 1/64 | - |
রূপরেখা
ইন্টারফেস পিন সংজ্ঞা
| না. | প্রতীক | বর্ণনা |
| 1 | এন সি | কোন সংযোগ নেই। |
| 2 | C1N |
চার্জ পাম্প ক্যাপাসিটরের জন্য CXP/CXN-Pin;ক্যাপাসিটর দিয়ে একে অপরের সাথে সংযুক্ত করুন |
| 3 | সি১পি | |
| 4 | C2P | |
| 5 | C2N | |
| 6 | ভিবিএটি | চার্জ পাম্প নিয়ন্ত্রক সার্কিটের জন্য পাওয়ার সাপ্লাই। |
| 7,10 | এন সি | কোন সংযোগ নেই |
| 8 | ভিএসএস | এটি একটি গ্রাউন্ড পিন |
| 9 | ভিডিডি | কোর লজিক অপারেশনের জন্য পাওয়ার সাপ্লাই পিন। |
| 11 | BS1 |
এমসিইউ বাস ইন্টারফেস নির্বাচন পিন। |
| 12 | BS2 | |
| 13 | সি এস | এই চিপ নির্বাচন ইনপুট. |
|
14 |
রিসোর্স |
সিগন্যাল ইনপুট পুনরায় সেট করুন. যখন পিন নিচে টানা হয়, চিপ প্রারম্ভিকীকরণ excuted হয়. এই পিন উচ্চ রাখা ((যেমন VDD সংযোগ) স্বাভাবিক অপারেশন সময় |
|
15 |
A0 |
এটি ডেটা / কমান্ড কন্ট্রোল পিন। যখন এটি উচ্চতর টানা হয় (যেমন ভিডিডিতে সংযুক্ত হয়), D[7:0] এ ডেটা ডেটা হিসাবে চিকিত্সা করা হয়। যখন এটি LOW টানা হয়, তখন D[7:0] এ থাকা ডেটা কমান্ড রেজিস্টারে স্থানান্তরিত হবে। আই২সি মোডে, এই পিনটি স্লেভ ঠিকানা নির্বাচনের জন্য SA0 হিসাবে কাজ করে। যখন ৩ ওয়্যার সিরিয়াল ইন্টারফেস নির্বাচন করা হয়, তখন এই পিনটি ভিএসএসের সাথে সংযুক্ত হতে হবে। |
|
16 |
ডব্লিউআর |
এটি এমসিইউ ইন্টারফেসের সাথে সংযুক্ত পাঠ / লেখার নিয়ন্ত্রণ ইনপুট পিন। যখন 8080 ইন্টারফেস মোড নির্বাচন করা হয়, তখন এই পিনটি লিখুন (WR#) ইনপুট হবে। এই পিনটি LOW টানলে এবং চিপটি নির্বাচন করা হলে ডেটা লেখার অপারেশন শুরু হয়। |
|
17 |
আর ডি |
8080-সিরিজের মাইক্রোপ্রসেসর সংযোগ করার সময়, এই পিনটি রিড (RD#) সংকেত গ্রহণ করে। এই পিনটি LOW টানলে পুনরায় অপারেশন শুরু হয় এবং চিপটি নির্বাচন করা হয়। যখন সিরিয়াল বা আই২সি ইন্টারফেস নির্বাচন করা হয়, তখন এই পিনটি ভিএসএসে সংযুক্ত থাকতে হবে। |
|
১৮ থেকে ২৫ |
D0 ~ ডি৭ |
এইগুলি মাইক্রোপ্রসেসর এর ডেটা বাসে সংযুক্ত হওয়ার জন্য 8-বিট দ্বি-পথে ডেটা বাস। যখন সিরিয়াল ইন্টারফেস মোড নির্বাচন করা হয়, D0 সিরিয়াল ঘড়ি ইনপুট হবেঃ SCLK;D1 হবে সিরিয়াল ডেটা ইনপুট: এসডিআইএন এবং ডি 2 এনসি রাখা উচিত। যখন আই 2 সি মোড নির্বাচন করা হয়, তখন ডি 2, ডি 1 একসাথে আবদ্ধ হওয়া উচিত এবং এসডিএআউট হিসাবে কাজ করা উচিত, অ্যাপ্লিকেশনটিতে এসডিএইন এবং ডি 0 হল সিরিয়াল ঘড়ি ইনপুট, এসসিএল। |
|
26 |
IREF |
এটি সেগমেন্ট আউটপুট বর্তমান রেফারেন্স পিন। যখন বাহ্যিক IREF ব্যবহার করা হয়, তখন IREF এর বর্তমান 30uA এ বজায় রাখার জন্য এই পিন এবং VSS এর মধ্যে একটি প্রতিরোধক সংযুক্ত করা উচিত। যখন অভ্যন্তরীণ IREF ব্যবহার করা হয়, এই পিনটি NC রাখা উচিত। |
|
27 |
VCOMH |
COM সিগন্যালের জন্য পিনটি ভোল্টেজ লেভেলটি স্যুইচ করে। এই পিন এবং VSS.Com মধ্যে একটি ক্যাপাসিটার সংযুক্ত করা উচিত |
|
28 |
ভিসিসি |
প্যানেল ড্রাইভিং ভোল্টেজের জন্য পাওয়ার সাপ্লাই। এটিও সবচেয়ে ইতিবাচক পাওয়ার ভোল্টেজ সরবরাহ পিন। যখন চার্জ পাম্প সক্ষম করা হয়, তখন এই পিন এবং ভিএসএসের মধ্যে একটি ক্যাপাসিটর সংযুক্ত করা উচিত। |
| 29,30 | এন সি | কোন সংযোগ নেই |
পরম সর্বোচ্চ রেটিং
| পয়েন্ট | মিনিট. | ম্যাক্স. | ইউনিট |
| সরবরাহ ভোল্টেজ ((VDD) | -০.3 | +৪।0 | V |
| সরবরাহ ভোল্টেজ ((VBAT) | -০.3 | +৬।0 | V |
| সরবরাহ ভোল্টেজ ((VCC) | 0 | +১৮0 | V |
| অপারেটিং তাপমাত্রা ((TOP) | -৪০ | 70 | °C |
| স্টোরেজ তাপমাত্রা ((TST) | -৪০ | 85 | °C |
ডিসি বৈশিষ্ট্য
| পয়েন্ট | প্রতীক | মিনিট। | টাইপ। | ম্যাক্স. | ইউনিট | |
|
সরবরাহ ভোল্টেজ |
যৌক্তিক সরবরাহ ভোল্টেজ আইসি | ভিডিডি | 1.65 | 3.0 | 3.5 | V |
| চার্জ পাম্প নিয়ন্ত্রক সরবরাহ ভোল্টেজIC |
ভিবিএটি |
3.0 |
3.3 |
4.5 |
V |
|
|
অপারেটিং (ওএলইডি প্যানেলের জন্য) |
ভিসিসি |
7.0 |
7.5 |
8.0 |
V |
|
|
ইনপুট ভোল্টেজ |
উচ্চ ভোল্টেজ | এইচআইভি | 0.8 x ভিডিডি | - | ভিডিডি | V |
| নিম্ন ভোল্টেজ | ভিআইএল | 0 | - | 0.২ x ভিডিডি | V | |
|
আউটপুট ভোল্টেজ |
উচ্চ ভোল্টেজ | ভিওএইচ | 0.9 x ভিডিডি | - | ভিডিডি | V |
| নিম্ন ভোল্টেজ | ভিওএল | ভিএসএস | - | 0.1 x ভিডিডি | V | |

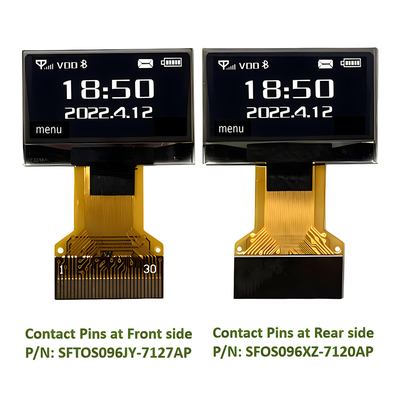

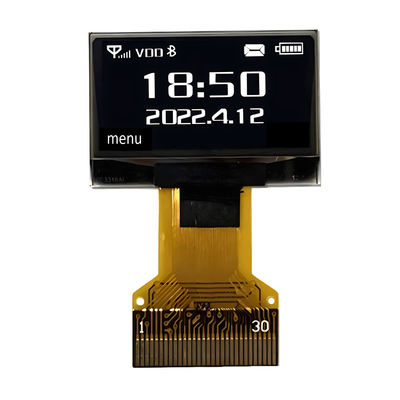

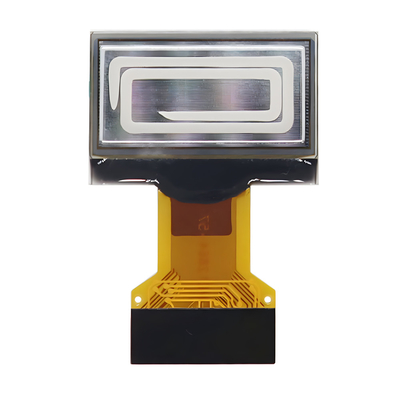

প্রোডuct চিত্র
নির্ভরযোগ্যতা পরীক্ষা
| না, না। | পয়েন্ট | শর্ত | পরিমাণ |
| 1 |
উচ্চ তাপমাত্রায় সঞ্চয় (এইচটিএস) |
85±2°C, 200 ঘন্টা | 3 |
| 2 |
উচ্চ তাপমাত্রায় কাজ করা (এইচটিও) |
70±2°C, 96 ঘন্টা | 3 |
| 3 |
নিম্ন তাপমাত্রায় সঞ্চয় (এলটিএস) |
-40±2°C, 200 ঘন্টা | 3 |
| 4 |
নিম্ন তাপমাত্রায় কাজ করা (LTO) |
-40±2°C, 96 ঘন্টা | 3 |
|
5 |
উষ্ণতা / উচ্চ আর্দ্রতা স্টোরেজ (হাহাহা) |
50±3°C, 90%±3%RH, 120 ঘন্টা |
3 |
|
6 |
তাপীয় শক (অপারেশন না) (TS) |
-20±2°C ~ 25°C ~ 70±2°C (30 মিনিট) (5 মিনিট) (30 মিনিট) 10চক্র |
3 |
| 7 | কম্পন (প্যাকিং) |
১০~৫৫~১০হার্জ, ব্যাপ্তি ১.৫ মিমি, x, y, z প্রতিটি দিকের জন্য 1 ঘন্টা |
১ কার্টন |
| 8 | ড্রপ (প্যাকিং) | উচ্চতাঃ ১ মিটার, প্রতিবার ৬টি পাশ, ৩টি প্রান্ত, ১টি কোণ | ১ কার্টন |
| 9 | ইএসডি (সমাপ্ত পণ্যের হাউজিং) | ±4kVR:330Ω; C:150pF 10 বার, বায়ু স্রাব | 3 |
