পণ্যের বিবরণ:
|
| পণ্য: | 0.96 ইঞ্চি OLED + 4 পিন PCB | রেজোলিউশন: | 128x64 পিক্সেল |
|---|---|---|---|
| ডিসপ্লে কালার: | সাদা/নীল/হলুদ নীল ফন্টজ | কাঠামো: | COG + PCB |
| ইন্টারফেস: | I2C (IIC) | দেখার দিক: | সমস্ত দেখার কোণ (85/85/85/85) |
| আউটলাইন আবছা.: | 24.7 × 27 × 3.6 (মিমি) | সংযোগ: | হেডার পিন |
| পিন নাম্বার: | 4 পিন | অপারেটিং টেম্প।: | -40℃ থেকে +85℃ |
| জীবনকাল: | 50,000 ঘন্টা @ 60cd/m2 | কমপ্লায়েন্স: | রিচ এবং RoHS অনুগত |
| বিশেষভাবে তুলে ধরা: | 0.96 ইঞ্চি OLED ডিসপ্লে,সাদা OLED ডিসপ্লে,৪ পিন আই২সি ওএলইডি ডিসপ্লে |
||
SFOM096YZ4-12864WB-02 নির্দিষ্টকরণ.pdf
পণ্যের ভূমিকা
0.96 ইঞ্চি ওএলইডি 4-পিন পিসিবি সহ একটি ক্ষুদ্রায়িত ডিসপ্লে মডিউল যা এমবেডেড সিস্টেম এবং পোর্টেবল ইলেকট্রনিক ডিভাইসে ব্যাপকভাবে ব্যবহৃত হয়।এই ধরনের ডিসপ্লে স্ক্রিন স্মার্ট ঘড়ির মতো ক্ষেত্রে গুরুত্বপূর্ণ ভূমিকা পালন করে, স্বাস্থ্য ট্র্যাকার, এবং শিল্প সরঞ্জাম এর ছোট আকার, কম শক্তি খরচ, এবং উচ্চ বৈসাদৃশ্য কারণে।ব্যবহারকারীদের স্বজ্ঞাত তথ্য প্রদর্শন প্রদান.
এছাড়া, এসএসডি১৩০৬, এসএসডি১৩১৫ ইত্যাদির মতো ৪ পিনের পিসিবি মডিউল সহ ০.৯৬ ইঞ্চি ওএলইডি ড্রাইভার আইসিগুলি তাদের স্ট্যান্ডার্ডাইজড ডিজাইনের কারণে বিভিন্ন ডিভাইসে তাদের বহুমুখিতা আরও বাড়িয়ে তোলে।এই উচ্চ স্তরের সামঞ্জস্যতা এমবেডেড সিস্টেম বা DIY প্রকল্প ডিজাইন করার সময় ব্যবহারকারীদের জন্য মহান সুবিধা প্রদান করে.
বৈশিষ্ট্য
0৪-পিন পিসিবি সহ ৯৬ ইঞ্চি ওএলইডি পণ্যগুলির সাধারণত নিম্নলিখিত প্রযুক্তিগত বৈশিষ্ট্য থাকেঃ
রূপরেখা
ইন্টারফেস পিন সংজ্ঞা
| পিন নং। | প্রতীক | বর্ণনা | |
| 1 | জিএনডি | এটা গ্রাউন্ড পিন, এটা গ্রাউন্ডে সংযুক্ত হতে হবে। | |
| 2 | ভিডিডি | ওএলইডি এর জন্য পাওয়ার সাপ্লাই। এটি একটি ভোল্টেজ সাপ্লাই পিন। এটি উৎস সংযুক্ত করা আবশ্যক। | |
| 3 | এসসিএল | এই সিরিয়াল ঘড়ি ইনপুট SCL | |
| 4 | এসডিএ | এই সিরিয়াল তথ্য ইনপুট SDA | |
ইলেক্ট্রো-অপটিক্যাল বৈশিষ্ট্য
| পয়েন্ট | প্রতীক | মিনিট। | টাইপ। | ম্যাক্স. | ইউনিট | মন্তব্য | |
| অপারেটিং লুমিন্যান্স | এল | 80 | 100 | - | সিডি / মি2 | সমস্ত পিক্সেল চালু | |
| বিদ্যুৎ খরচ | পি | - | 50 | 60 | এম ডাব্লু |
30% পিক্সেল চালু |
|
| ফ্রেম ফ্রিকোয়েন্সি | Fr | - | 105 | - | হার্টজ | - | |
|
রঙ সমন্বয় |
নীল | সিআইই এক্স | 0.11 | 0.15 | 0.19 |
সিআইই ১৯৩১ |
ডার্ক রুম |
| সিআইই | 0.21 | 0.25 | 0.29 | ||||
|
প্রতিক্রিয়া সময় |
উঠো | Tr | - | 10 | - | আমাদের | - |
| ক্ষয় | Td | - | 10 | - | আমাদের | - | |
| কন্ট্রাস্ট অনুপাত | সিআর | 10000:1 | - | - | - | ডার্ক রুম | |
| দেখার কোণ | θ |
160 | - | - | ডিগ্রি | - | |
| অপারেটিং লাইফ টাইম | শীর্ষ | 22000 | - | - | ঘন্টা | L= 80 cd/m2 | |

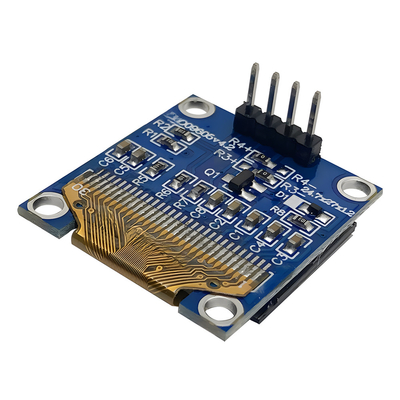

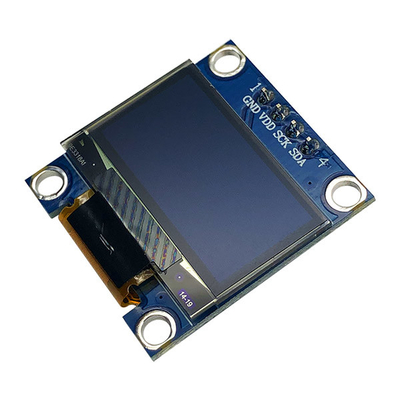

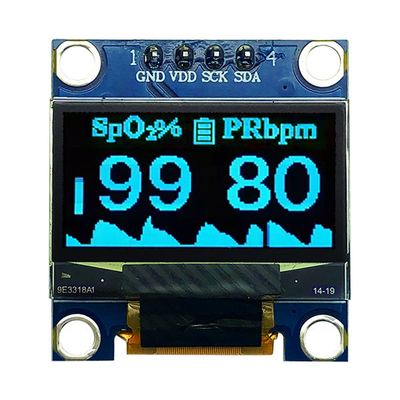

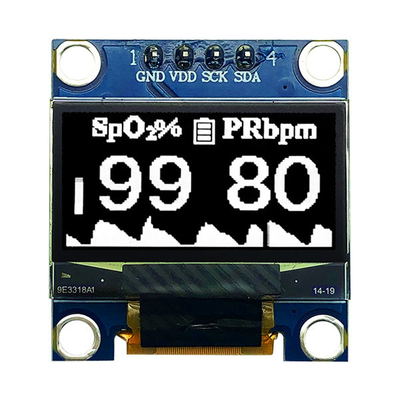

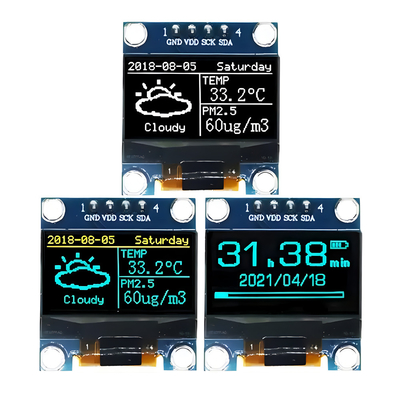

পণ্যের চিত্র
নির্ভরযোগ্যতা পরীক্ষা
| না, না। | পয়েন্ট | শর্ত | পরিমাণ |
| 1 |
উচ্চ তাপমাত্রায় সঞ্চয় (এইচটিএস) |
85±2°C, 200 ঘন্টা | 3 |
| 2 |
উচ্চ তাপমাত্রায় কাজ করা (এইচটিও) |
80±2°C, 96 ঘন্টা | 3 |
| 3 |
নিম্ন তাপমাত্রায় সঞ্চয় (এলটিএস) |
-40±2°C, 200 ঘন্টা | 3 |
| 4 |
নিম্ন তাপমাত্রায় কাজ করা (LTO) |
-40±2°C, 96 ঘন্টা | 3 |
|
5 |
উচ্চ তাপমাত্রা এবংআর্দ্রতা সঞ্চয়(হাহাহা) |
50±3°C, 90%±3%RH, 120 ঘন্টা |
3 |
|
6 |
তাপীয় শক (অপারেশন না) (TS) |
-20±2°C ~ 25°C ~ 70±2°C (30 মিনিট) (5 মিনিট) (30 মিনিট) 10চক্র |
3 |
| 7 | কম্পন (প্যাকিং) |
১০~৫৫~১০হার্জ, ব্যাপ্তি ১.৫ মিমি, x, y, z প্রতিটি দিকের জন্য 1 ঘন্টা |
১ কার্টন |
| 8 | ড্রপ (প্যাকিং) | উচ্চতাঃ ১ মিটার, প্রতিবার ৬টি পাশ, ৩টি প্রান্ত, ১টি কোণ | ১ কার্টন |
| 9 | ইএসডি (সমাপ্ত পণ্যের হাউজিং) | ±4kVR:330Ω; C:150pF 10 বার, বায়ু স্রাব | 3 |
প্রতিযোগীদের সাথে তুলনা করুন
০.৯৬ ইঞ্চি ওএলইডি এবং ৪ পিনের পিসিবি পণ্যের বাজারে, বিভিন্ন সুবিধা এবং বৈশিষ্ট্যযুক্ত একাধিক প্রতিযোগী রয়েছে।SAEF TECHNOLOGY এর নিম্নলিখিত সুবিধা রয়েছে:
প্রযুক্তি ও উদ্ভাবন ক্ষমতা:এসএইএফ-এর ওএলইডি ডিসপ্লে প্রযুক্তিতে গভীর সমাহার রয়েছে, যা প্রদান করতে পারেউচ্চ রেজোলিউশনের পণ্য এবং চমৎকার রঙের পারফরম্যান্স, বাজারের চাহিদা মেটাতে ক্রমাগত উদ্ভাবনী পণ্য চালু করে।
সক্ষমতা এবং সরবরাহ চেইনঃএসএইএফ শক্তিশালী উৎপাদন ক্ষমতা এবং একটি বিস্তৃত সরবরাহ চেইন সিস্টেম রয়েছে, যা স্থিতিশীল পণ্য সরবরাহ এবং বাজারের পরিবর্তনের দ্রুত প্রতিক্রিয়া নিশ্চিত করতে পারে।
কাস্টমাইজড সার্ভিস:এসএইএফ গ্রাহকের চাহিদা অনুযায়ী নির্দিষ্ট স্পেসিফিকেশনের ০.৯৬ ইঞ্চি ওএলইডি ৪ পিন পিসিবি পণ্য ডিজাইন এবং উত্পাদন করতে কাস্টমাইজড পরিষেবা সরবরাহ করতে পারে।নির্দিষ্ট অ্যাপ্লিকেশন দৃশ্যকল্পের প্রয়োজনীয়তা পূরণ করে.
ব্র্যান্ডের প্রভাব:SAEF ব্র্যান্ডের বাজারে আরও বেশি স্বীকৃতি ও আস্থা রয়েছে এবং আমাদের পণ্যগুলি বাজারের মনোযোগ এবং গ্রাহকদের পছন্দ অর্জন করতে পারে।
