পণ্যের বিবরণ:
|
| পণ্য: | 2.42 ইঞ্চি (2.4") OLED ডিসপ্লে | রেজোলিউশন: | 128x64 বিন্দু |
|---|---|---|---|
| প্রদর্শন মোড: | প্যাসিভ ম্যাট্রিক্স | অপটিক্স: | সমস্ত দেখার কোণ |
| আউটলাইন আবছা.: | 71.0(L) x 43.5(W) x 6.0(T) (মিমি) | সক্রিয় এলাকা: | 55.01(L) x 27.5(W) (mm) |
| পিক্সেল পিচ: | 0.43 x 0.43 (মিমি) | ড্রাইভিং পদ্ধতি: | ১/৬৪ ডিউটি চক্র |
| অপারেটিং টেম্প: | -40°C থেকে +70°C | পিন নাম্বার: | 7 হেডার পিন |
| ইন্টারফেস: | SPI ইন্টারফেস | কমপ্লায়েন্স: | রিচ এবং RoHS অনুগত |
| বিশেষভাবে তুলে ধরা: | 2৪২ ইঞ্চি ওএলইডি কন্ট্রোল বোর্ড,এসএসডি১৩০৯ ওএলইডি কন্ট্রোল বোর্ড,7-পিন এসপিআই ওএলইডি ডিসপ্লে মডিউল |
||
SFOM242YZ7-12864WBYG-01 স্পেসিফিকেশন.pdf

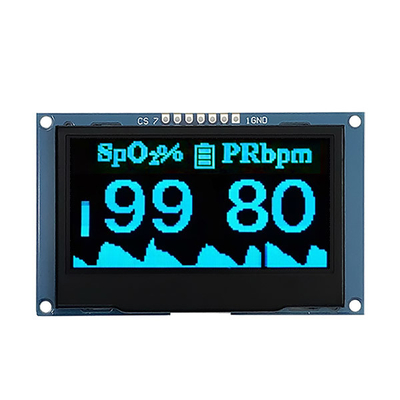

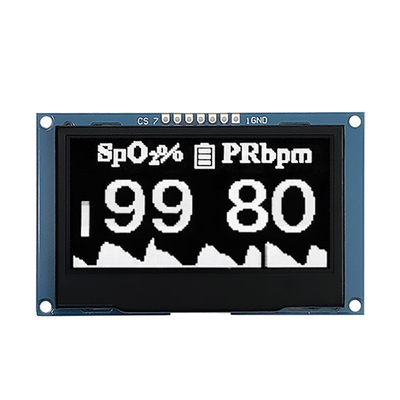

পণ্যের ভূমিকা
২.৪২ ইঞ্চি ৭ পিনের এসপিআই ইন্টারফেস ওএলইডি কন্ট্রোল বোর্ড হল একটি কন্ট্রোল বোর্ড যা উচ্চ পারফরম্যান্স ওএলইডি ডিসপ্লে প্রযুক্তিকে একীভূত করে, যা উচ্চ কন্ট্রাস্টের প্রয়োজন হয় এমন অ্যাপ্লিকেশন দৃশ্যকল্পের জন্য উপযুক্ত।অতি পাতলা নকশাকন্ট্রোল বোর্ডটি এসএসডি 1309 / এসপিডি 0301 ড্রাইভার চিপ দিয়ে সজ্জিত, এসপিআই / আই 2 সি দ্বৈত ইন্টারফেস যোগাযোগ সমর্থন করে, ব্যবহারকারীদের নমনীয় সংযোগ বিকল্প সরবরাহ করে।
টেকনিক্যাল প্যারামিটার
ডিসপ্লে স্ক্রিনের আকারঃ 2.42 ইঞ্চি
রেজোলিউশনঃ 128 × 64 পিক্সেল

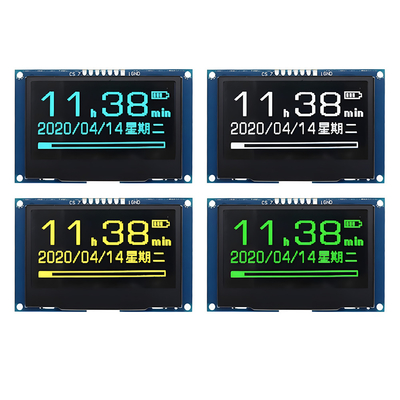

প্রদর্শন রঙঃ সাদা, হলুদ, সবুজ এবং নীল ঐচ্ছিক
কন্ট্রোল চিপঃ এসএসডি১৩০৯/এসপিডি০৩০১
যোগাযোগ ইন্টারফেসঃ SPI/I2C
শারীরিক ইন্টারফেসঃ GH1.25 7Pin
ওয়ার্কিং ভোল্টেজঃ 3.3V/5V
ডিসপ্লে আকারঃ 55.01 × 27.49mm
পণ্যের আকারঃ 61.50 × 39.50 মিমি
পণ্যের বৈশিষ্ট্য
উচ্চ বৈসাদৃশ্যঃ 2.42-ইঞ্চি 7-পিন এসপিআই ইন্টারফেস ওএলইডি এর স্ব-উজ্জ্বল বৈশিষ্ট্যগুলি অত্যন্ত উচ্চ বৈসাদৃশ্য এবং দুর্দান্ত প্রদর্শন প্রভাব সরবরাহ করে।
অতি পাতলা এবং হালকাঃ ওএলইডি-র স্ব-উজ্জ্বল নীতির কারণে, ব্যাকলাইটের প্রয়োজন নেই, যা নিয়ন্ত্রণ বোর্ডকে পাতলা এবং হালকা করে তোলে।
কম শক্তির অপারেশনঃ কালো প্রদর্শনের সময় ২.৪২ ইঞ্চি ওএলইডি শক্তি খরচ করে না, যা সামগ্রিক শক্তি খরচ কমাতে সহায়তা করে।
প্রশস্ত দেখার কোণ প্রদর্শনঃ ২.৪২ ইঞ্চি ওএলইডি 170 ° এরও বেশি বিস্তৃত দেখার কোণ সরবরাহ করে, বিভিন্ন কোণ থেকে পরিষ্কার দেখার বিষয়টি নিশ্চিত করে।
দ্রুত প্রতিক্রিয়াঃ 2.42-ইঞ্চি 7-পিন এসপিআই ইন্টারফেস ওএলইডি এর দ্রুত প্রতিক্রিয়া সময় গতিশীল চিত্র এবং দ্রুত রিফ্রেশের সাথে অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত।
এসপিআই / আই 2 সি যোগাযোগ সমর্থন করুনঃ দুটি যোগাযোগ প্রোটোকলের সাথে সামঞ্জস্যপূর্ণ, বিভিন্ন মাইক্রোকন্ট্রোলারের সাথে সংযোগ স্থাপনের জন্য সুবিধাজনক।
সফটওয়্যার সহায়তা
সফটওয়্যার ডেভেলপমেন্টের জন্য ব্যাপক সহায়তা প্রদান করা, যার মধ্যে রয়েছেঃ
রুটিন ডেটাঃ রাস্পবেরি পাই, আরডুইনো, STM32, ESP32 ইত্যাদি প্ল্যাটফর্মের জন্য নমুনা কোড সরবরাহ করুন।
যোগাযোগ প্রোটোকলঃ SPI এবং I2C যোগাযোগ প্রোটোকলের বাস্তবায়ন বিবরণ প্রদান করুন।
গ্রাফিক লাইব্রেরিঃ মৌলিক গ্রাফিক অঙ্কন এবং পাঠ্য প্রদর্শন ফাংশন সমর্থন করে।
ফন্ট সমর্থনঃ বিভিন্ন ভাষা এবং অক্ষরের প্রদর্শন চাহিদা মেটাতে একাধিক ফন্টের মধ্যে নির্মিত।
রূপরেখা

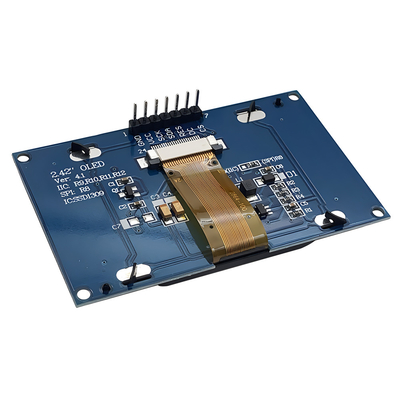

ইন্টারফেস পিন সংজ্ঞা (হার্ডওয়্যার সংযোগ)
| পিন | প্রতীক | বর্ণনা |
| 1 | জিএনডি | লজিক সার্কিটের ভিত্তি |
| 2 | ভিডিডি | যুক্তির জন্য শক্তি সরবরাহ |
| 3 | এসসিকে | সিরিয়াল ক্লক ইনপুট। |
| 4 | এসডিএ | সিরিয়াল ডেটা ইনপুট। |
| 5 | RST | এই পিনটি রিসেট সিগন্যাল ইনপুট। যখন পিনটি কম থাকে, তখন চিপটির প্রারম্ভিকীকরণ কার্যকর করা হয়। স্বাভাবিক অপারেশনের সময় এই পিনটি টানতে থাকুন। |
|
6 |
ডিসি |
এই পিনটি ডাটা/কমান্ড কন্ট্রোল পিন। যখন পিন উচ্চ টানা হয় এবং সিরিয়াল ইন্টারফেস মোড নির্বাচন করা হয়, SDIN এ তথ্য যখন এটি কম টানা হয়, SDIN এ তথ্য কমান্ড রেজিস্টারে স্থানান্তরিত হবে। |
| 7 | সি এস | চিপ নির্বাচন করুন। চিপটি নির্বাচন করা হয় যখন CS0 = L। |
পরম সর্বোচ্চ রেটিং
|
প্যারামিটার |
প্রতীক | মিনিট | ম্যাক্স | ইউনিট |
| লজিকের জন্য সরবরাহ ভোল্টেজ | ভিডিডি | -০.3 | 4 | V |
| প্রদর্শনের জন্য সরবরাহ ভোল্টেজ | ভিসিসি | 8 | 17 | V |
| অপারেটিং তাপমাত্রা | শীর্ষ | -৪০ | 70 | . সি |
| সঞ্চয় তাপমাত্রা | টিএসটিজি | -৪০ | 85 | . সি |
| লাইফ টাইম (220 সিডি/মি2) | 13,000 | - | ঘন্টা | |
| লাইফ টাইম (২০০ সিডি/মি2) | 15,000 | - | ঘন্টা | |
|
লাইফ টাইম (180 cd/m2) |
16,000 | - | ঘন্টা |
বৈদ্যুতিক বিশেষ উল্লেখ
|
বৈশিষ্ট্য |
প্রতীক | শর্ত | মিনিট | প্রকার | ম্যাক্স | ইউনিট |
| স্বাভাবিক মোডে বর্তমান খরচ | সমস্ত পিক্সেল চালু | - | 17 | 25 | mA | |
| স্ট্যান্ডবাই মোডে বর্তমান খরচ | স্ট্যান্ডবাই মোড 10% পিক্সেল চালু | - | 0.5 | 1.5 | mA | |
| স্বাভাবিক মোডে শক্তি খরচ | সমস্ত পিক্সেল চালু | - | 71.5 | 97.5 | এম ডাব্লু | |
| স্ট্যান্ডবাই মোডে শক্তি খরচ | স্ট্যান্ডবাই মোড 10% পিক্সেল চালু | - | 6.5 | 19.5 | এম ডাব্লু | |
| উজ্জ্বলতা | আইবিআর | - | 90 | 110 | - | cd/m2 |
| সি.আই.ই. (সাদা) |
(x) (y) |
১৯৩১ |
0.24 0.28 |
0.28 0.32 |
0.32 0.36 |
|
| অন্ধকার রুমের বিপরীতে | সিআর | - | 2000:1 | - | - | |
|
দেখার কোণ
|
- | 160 | - | - | ডিগ্রী |

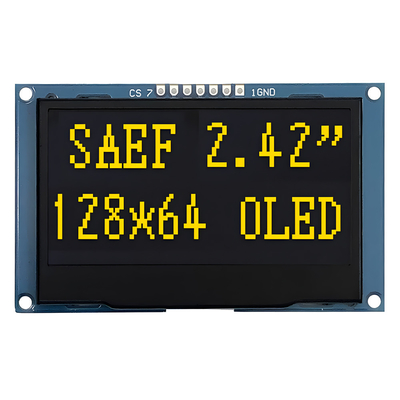

পণ্যের চিত্র
নির্ভরযোগ্যতা পরীক্ষার শর্ত
|
পয়েন্ট |
শর্ত |
মানদণ্ড |
| উচ্চ তাপমাত্রা অপারেশন | 70.C, ২৪০ ঘন্টা |
অপারেশনাল ফাংশন কাজ. |
| নিম্ন তাপমাত্রা অপারেশন | -৪০°C, ১২০ ঘন্টা | |
| উচ্চ তাপমাত্রায় সঞ্চয় | 85.C, ১২০ ঘন্টা | |
| নিম্ন তাপমাত্রায় সঞ্চয় | -৪০ ডিগ্রি সেলসিয়াস, ১২০ ঘণ্টা | |
| উচ্চ তাপমাত্রা / আর্দ্রতা অপারেশন | 65.সি, ৯০% আরএইচ, ১২০ ঘণ্টা | |
|
তাপীয় শক |
-40°C ~ 85°C (-40°C /30 মিনিট; ট্রানজিট /3 মিনিট; 85°C /30 মিনিট; ট্রানজিট /3 মিনিট) 1চক্রঃ 66 মিনিট, 100 চক্র |
