পণ্যের বিবরণ:
|
| কীওয়ার্ড: | 8 ইঞ্চি TFT LCD | রেজোলিউশন: | 1920*1200 |
|---|---|---|---|
| ইন্টারফেস: | এলভিডিএস | পিন: | 45 পিন |
| টাচ স্ক্রিন: | উপলব্ধ / ঐচ্ছিক | সারফেস লুমিনেন্স: | 1200 cd/m2 (nits) |
| LED লাইফটাইম: | 40,000 ঘন্টা | দেখার দিক: | সমস্ত দেখার কোণ |
| সংযোগ: | সংযোগকারী প্রকার | অপারেটিং টেম্প।: | -30℃ থেকে +85℃ |

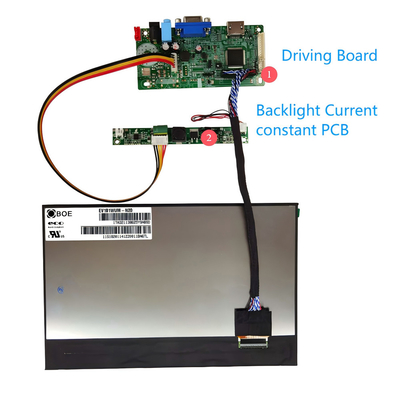

| ড্রাইভিং বোর্ড: | উপলব্ধ / ঐচ্ছিক | LED বর্তমান ধ্রুবক: | উপলব্ধ / ঐচ্ছিক |
| কমপ্লায়েন্স: | রিচ এবং RoHS অনুগত | সাক্ষ্যদান: | ISO9001:2015 / ISO14000:2015 |
| বিশেষভাবে তুলে ধরা: | অটোমোটিভ গ্রেড টিএফটি টাচ স্ক্রিন,উচ্চ রেজোলিউশনের টিএফটি টাচ স্ক্রিন,8 ইঞ্চি টিএফটি এলসিডি আইপিএস ডিসপ্লে |
||
ডেটাশিট ডাউনলোড করুন
SFTO800BD-7218AN নির্দিষ্টকরণ.pdf
এই আইটেম সম্পর্কেSFTO800BD-7218AN
অটোমোটিভ গ্রেড 8 ইঞ্চি টিএফটি এলসিডি আইপিএস ডিসপ্লে SFTO800BD-7218AN অটোমোটিভ শিল্পে উচ্চ-রেজোলিউশনের ভিজ্যুয়াল প্রযুক্তির জন্য একটি নতুন মান নির্ধারণ করে।উজ্জ্বল রং এবং স্বচ্ছ চিত্র প্রদানের জন্য ডিজাইন করা হয়েছে, এই ডিসপ্লেটি বিভিন্ন অ্যাপ্লিকেশনের জন্য আদর্শ, যার মধ্যে রয়েছে গাড়ির ইনফোটেন্টেইনমেন্ট সিস্টেম, নেভিগেশন ডিসপ্লে, ড্যাশবোর্ড যন্ত্রপাতি এবং আরও অনেক কিছু।এর ফুল এইচডি রেজোলিউশন এবং উন্নত আইপিএস প্রযুক্তি, এটি বিভিন্ন আলোর অবস্থার অধীনে একটি ব্যতিক্রমী দেখার অভিজ্ঞতা নিশ্চিত করে।
উচ্চ রেজোলিউশন এফএইচডি ডিসপ্লেঃ 1920 x 1200 পিক্সেল (16:10) এর ফুল এইচডি রেজোলিউশন সরবরাহ করে, এই ডিসপ্লেটি ধারালো এবং বিস্তারিত চিত্র সরবরাহ করে, গ্রাফিক্স এবং পাঠ্যের স্পষ্টতা বাড়ায়।
আইপিএস প্রযুক্তিঃ ইন-প্লেন স্যুইচিং (আইপিএস) প্রযুক্তি বৃহত্তর দেখার কোণ (১৭৮ ডিগ্রি পর্যন্ত) এবং আরও ভাল রঙ পুনরুত্পাদনকে উৎসাহিত করে।যাত্রী এবং ড্রাইভারকে যে কোন কোণ থেকে ধারাবাহিক এবং সঠিক রঙের অভিজ্ঞতা দিতে সক্ষম করে.
অটোমোটিভ গ্রেড সম্মতিঃ কঠোর অটোমোটিভ মান পূরণের জন্য নির্মিত, এই প্রদর্শন কঠোর পরিবেশে স্থায়িত্ব এবং নির্ভরযোগ্যতা জন্য ডিজাইন করা হয়, তাপমাত্রা চরম সহ, কম্পন,এবং আর্দ্রতা.
টাচ স্ক্রিন ইন্টারফেসঃ ইউএসবি-ইন্টারফেস ক্যাপাসিটিভ টাচ প্রযুক্তি নির্বিঘ্নে মিথস্ক্রিয়া করার অনুমতি দেয়, ব্যবহারকারীদের মেনুতে নেভিগেট করতে, অ্যাপ্লিকেশনগুলি নিয়ন্ত্রণ করতে এবং সিস্টেমের সাথে স্বজ্ঞাতভাবে জড়িত হতে সক্ষম করে।
উচ্চ উজ্জ্বলতা এবং বৈসাদৃশ্যঃ উচ্চ উজ্জ্বলতা স্তরের (1200 নিট পর্যন্ত) সঙ্গে, প্রদর্শন সরাসরি সূর্যের আলোতে অত্যন্ত দৃশ্যমান থাকে, এটি সারা দিন ড্রাইভিং অবস্থার জন্য উপযুক্ত করে তোলে।উন্নত বৈসাদৃশ্য অনুপাত একটি আরো নিমজ্জন অভিজ্ঞতা জন্য গাঢ় কালো এবং উজ্জ্বল সাদা নিশ্চিত করে.
কম শক্তি খরচঃ এই ডিসপ্লেটি শক্তির দক্ষতা মাথায় রেখে ডিজাইন করা হয়েছে, উচ্চ পারফরম্যান্স প্রদানের সময় কম শক্তি খরচ করে।বৈদ্যুতিক ও হাইব্রিড গাড়ির ব্যাটারি খরচ কমানোর জন্য অবদান.
সিমলেস ইন্টিগ্রেশনঃ 8-ইঞ্চি ডিসপ্লেটির কমপ্যাক্ট ডিজাইনটি নমনীয় মাউন্ট এবং সংযোগ বিকল্পগুলির সাথে বিদ্যমান অটোমোটিভ ড্যাশবোর্ড এবং সিস্টেমে সহজেই সংহত করার অনুমতি দেয়।
দীর্ঘায়ু এবং নির্ভরযোগ্যতা: আমাদের ডিসপ্লেটি দীর্ঘায়ু হওয়ার জন্য নির্মিত হয়েছে, অবিচ্ছিন্ন ব্যবহারের 50,000 ঘন্টা অতিক্রম করে, এটি নিশ্চিত করে যে এটি গাড়ির জীবন জুড়ে কার্যকর থাকবে।
অটোমোটিভ গ্রেড 8 ইঞ্চি টিএফটি এলসিডি আইপিএস ডিসপ্লেSFTO800BD-7218ANএকটি নির্ভরযোগ্য, উচ্চ-রেজোলিউশনের টাচ ডিসপ্লে দিয়ে তাদের যানবাহন প্রযুক্তি উন্নত করতে চাইছেন এমন নির্মাতারা এবং বিকাশকারীদের জন্য এটি একটি আদর্শ পছন্দ। এর চিত্তাকর্ষক বৈশিষ্ট্যগুলির মধ্যে রয়েছে ফুল এইচডি রেজোলিউশন,বিস্তৃত দেখার কোণ, এবং অটোমোটিভ সম্মতি, এটি আধুনিক অটোমোটিভ অ্যাপ্লিকেশনগুলির জন্য একটি স্ট্যান্ডআউট সমাধান তৈরি করে।আমাদের অত্যাধুনিক প্রযুক্তির সাহায্যে অটোমোটিভ ডিসপ্লেগুলির ভবিষ্যতের অভিজ্ঞতা অর্জন করুন যা স্থায়িত্বকে একত্রিত করে, পারফরম্যান্স, এবং ব্যবহারকারীর ব্যস্ততা।
বৈশিষ্ট্য
| প্যারামিটার | স্পেসিফিকেশন | ইউনিট | মন্তব্য |
| রূপরেখা আকার | 181.7 ((H) ×119.8 ((V) ×5.5 ((T) | মিমি | এমওজি |
| সক্রিয় এলাকা | 172.224 ((H) ×107.640 ((V) | মিমি | নোট ১।1 |
| উজ্জ্বলতা | ১০০০-১২০০ | cd/m2 | - |
| পিক্সেল সংখ্যা | 1920 ((H) xRGB×1200 (V) | পিক্সেল | - |
| পিক্সেল পিচ | 29.9 ((H) ×3×89.7 ((V) | μm | - |
| পিক্সেল বিন্যাস | আরজিবি উল্লম্ব স্ট্রিপ | - | - |
| রং প্রদর্শন করুন | 16.7M | - | - |
| রঙের ব্যাপ্তি | ৭০% (মিনিট), ৭৫% (টাইপ) | CF @C হালকা | |
| প্রদর্শন মোড | সাধারণত কালো | - | - |
| দিকনির্দেশনা | 85/85/85/85 (টাইপ) 80/80/80/80 (মিনিট) | ডিগ। | CR>=10 |
| ওজন | টিবিডি | গ্রাম | - |
| ইন্টারফেস | 2-পোর্ট এলভিডিএস ((৮ বিট) | - | - |
| আইসি | FL5893DA | নোট ১।2 |
নোট ১।1: H: অনুভূমিক দৈর্ঘ্য, V: উল্লম্ব দৈর্ঘ্য।
নোট ১।2: এই পণ্যের জন্য সামঞ্জস্যপূর্ণ ICs FL5893DA অন্তর্ভুক্ত, দয়া করে আইসি প্রস্তুতকারকের সাথে যোগাযোগ করুন এবং তাদের মধ্যে যে কোনও একটি নির্বাচন করার সময় এটি নিশ্চিত করুন। আইসি সম্পর্কে আমরা কেবলমাত্র রেফারেন্সের জন্য অনুমান করি।
যান্ত্রিক অঙ্কন
পিনের বর্ণনা
| না, না। | প্রতীক | ফাংশন | না, না। | প্রতীক | ফাংশন |
| 1 | ভিএলইডি- | এলইডি ব্যাকলাইটের জন্য শক্তি (ক্যাথোড) | 24 | জিএনডি | মাটি |
| 2 | ভিএলইডি- | এলইডি ব্যাকলাইটের জন্য শক্তি (ক্যাথোড) | 25 | OLV2P | এলভিডিএস ডিফারেনশিয়াল ডেটা ইনপুট ইতিবাচক |
| 3 | ভিএলইডি+ | এলইডি ব্যাকলাইটের জন্য শক্তি (অ্যানোড) | 26 | OLV2N | এলভিডিএস ডিফারেনশিয়াল ডেটা ইনপুট নেতিবাচক |
| 4 | ভিএলইডি+ | এলইডি ব্যাকলাইটের জন্য শক্তি (অ্যানোড) | 27 | জিএনডি | মাটি |
| 5 | এন সি | কোন সংযোগ নেই | 28 | OLVCLKP | এলভিডিএস ডিফারেনশিয়াল ডেটা ইনপুট ইতিবাচক |
| 6 | জিএনডি | মাটি | 29 | OLVCLKN | এলভিডিএস ডিফারেনশিয়াল ডেটা ইনপুট নেতিবাচক |
| 7 | ELV3P | এলভিডিএস ডিফারেনশিয়াল ডেটা ইনপুট ইতিবাচক | 30 | জিএনডি | মাটি |
| 8 | ELV3N | এলভিডিএস ডিফারেনশিয়াল ডেটা ইনপুট নেতিবাচক | 31 | OLV1P | এলভিডিএস ডিফারেনশিয়াল ডেটা ইনপুট ইতিবাচক |
| 9 | জিএনডি | মাটি | 32 | OLV1N | এলভিডিএস ডিফারেনশিয়াল ডেটা ইনপুট নেতিবাচক |
| 10 | ELV2P | এলভিডিএস ডিফারেনশিয়াল ডেটা ইনপুট ইতিবাচক | 33 | জিএনডি | মাটি |
| 11 | ELV2N | এলভিডিএস ডিফারেনশিয়াল ডেটা ইনপুট নেতিবাচক | 34 | OLV0P | এলভিডিএস ডিফারেনশিয়াল ডেটা ইনপুট ইতিবাচক |
| 12 | জিএনডি | মাটি | 35 | OLV0N | এলভিডিএস ডিফারেনশিয়াল ডেটা ইনপুট নেতিবাচক |
| 13 | ELVCLKP | এলভিডিএস ডিফারেনশিয়াল ডেটা ইনপুট ইতিবাচক | 36 | জিএনডি | মাটি |
| 14 | ELVCLK N | এলভিডিএস ডিফারেনশিয়াল ডেটা ইনপুট নেতিবাচক | 37 | আই২সি _এসডিএ | I2C এর জন্য তথ্য ইনপুট/আউটপুট ((অনুগ্রহ করে এই পিনগুলি খুলতে দিন।) |
| 15 | জিএনডি | মাটি | 38 | আই২সি _এসসিএল | I2C এর জন্য ঘড়ির সংকেত (অনুগ্রহ করে এই পিনগুলি খুলুন) |
| 16 | ELV1P | এলভিডিএস ডিফারেনশিয়াল ডেটা ইনপুট ইতিবাচক | 39 | VDD_OTP | ওটিপি সার্কিটের জন্য পাওয়ার সাপ্লাই (অনুগ্রহ করে এই পিনগুলি খুলুন) |
| 17 | ELV1N | এলভিডিএস ডিফারেনশিয়াল ডেটা ইনপুট নেতিবাচক | 40 | EEPEN | শুধুমাত্র পিন পরীক্ষা ((দয়া করে এই পিন খুলতে দিন.) |
| 18 | জিএনডি | মাটি | 41 | VDDIN | পাওয়ার সাপ্লাই |
| 19 | ELV0P | এলভিডিএস ডিফারেনশিয়াল ডেটা ইনপুট ইতিবাচক | 42 | VDDIN | পাওয়ার সাপ্লাই |
| 20 | ELV0N | এলভিডিএস ডিফারেনশিয়াল ডেটা ইনপুট নেতিবাচক | 43 | VDDIN | পাওয়ার সাপ্লাই |
| 21 | জিএনডি | মাটি | 44 | VDDIN | পাওয়ার সাপ্লাই |
| 22 | OLV3P | এলভিডিএস ডিফারেনশিয়াল ডেটা ইনপুট ইতিবাচক | 45 | VDDIN | পাওয়ার সাপ্লাই |
| 23 | OLV3N | এলভিডিএস ডিফারেনশিয়াল ডেটা ইনপুট নেতিবাচক |
অপটিক্যাল স্পেসিফিকেশন
| প্যারামিটার | প্রতীক | শর্ত | মিনিট। | টাইপ। | ম্যাক্স. | ইউনিট | মন্তব্য | |
|
দেখার কোণ পরিসীমা |
অনুভূমিক |
Θ3 |
সিআর > ১০ |
80 | 85 | - | ডিগ। |
নোট ৬।1 |
| Θ9 | 80 | 85 | - | ডিগ। | ||||
|
উল্লম্ব |
Θ১২ | 80 | 85 | - | ডিগ। | |||
| Θ6 | 80 | 85 | - | ডিগ। | ||||
| কন্ট্রাস্ট অনুপাত | সিআর |
Θ = ০ |
1000 | 1200 | - |
HC+APF নোট ৬.২/৬।3 |
||
| কোষ সংক্রমণ | Tr | 3.8 | 4.5 | - | % | |||
|
Chroma@CIE1931 |
Rx |
Θ = ০ |
0.654 | 0.674 | 0.694 |
@সি লাইট নোট ৬।4 |
||
| রাই | 0.302 | 0.322 | 0.342 | |||||
| Gx | 0.249 | 0.269 | 0.289 | |||||
| জিআই | 0.582 | 0.602 | 0.622 | |||||
| Bx | 0.113 | 0.133 | 0.153 | |||||
| দ্বারা | 0.095 | 0.115 | 0.135 | |||||
| Wx | 0.276 | 0.296 | 0.316 | |||||
| ওয়াই | 0.318 | 0.338 | 0.358 | |||||
| রঙের ব্যাপ্তি | Θ = ০ | 70 | 75 | - | % | |||
| প্রতিক্রিয়া সময় | Tr+Tf |
Ta= 25 C Θ = ০ |
- |
30 | 35 | এম এস | নোট ৬।5 | |
নির্ভরযোগ্যতা পরীক্ষার পরামিতি
| না. | পয়েন্ট | শর্ত |
| 1 | উচ্চ তাপমাত্রা স্টোরেজ পরীক্ষা ((HTS) | ৮৫ ডিগ্রি সেলসিয়াস, ২৪০ ঘন্টা, অপারেশনাল নয় |
| 2 | নিম্ন তাপমাত্রা স্টোরেজ পরীক্ষা ((LTS) | -৩০ ডিগ্রি সেলসিয়াস, ২৪০ ঘন্টা, অপারেশনাল নয় |
| 3 | উচ্চ তাপমাত্রা অপারেটিং পরীক্ষা ((HTO) | ৮৫ ডিগ্রি সেলসিয়াস, ২৪০ ঘন্টা, অপারেশনাল |
| 4 | নিম্ন তাপমাত্রা অপারেটিং পরীক্ষা ((LTO) | -৩০ ডিগ্রি সেলসিয়াস, ২৪০ ঘন্টা, অপারেশনাল |
| 5 | তাপীয় আর্দ্রতা অপারেটিং পরীক্ষা ((THO) | 60°C/90%RH, 240 ঘন্টা, অপারেশনাল |
| 6 | তাপীয় চক্র স্টোরেজ পরীক্ষা ((TST) | -30~80°C, 100চক্র, 1 ঘন্টা/চক্র, অপারেশনাল নয় |
|
7 |
চিত্র আঠালো |
5*5 প্যাটার্ন, 1 ঘন্টা 25°C±2°C চেক প্যাটার্ন গ্রে 127, ৩ মিনিট পরে, মাউরা সম্পূর্ণরূপে মুছে ফেলা উচিত |

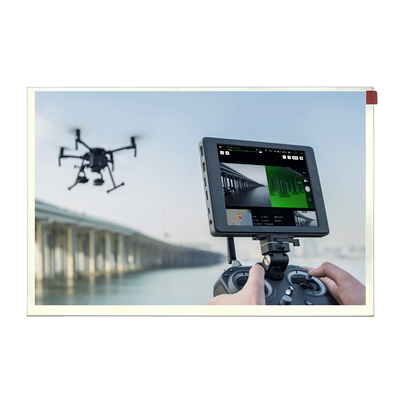

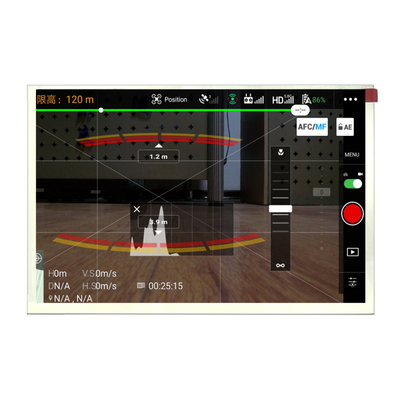

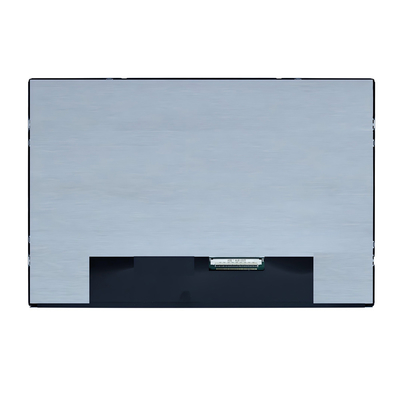

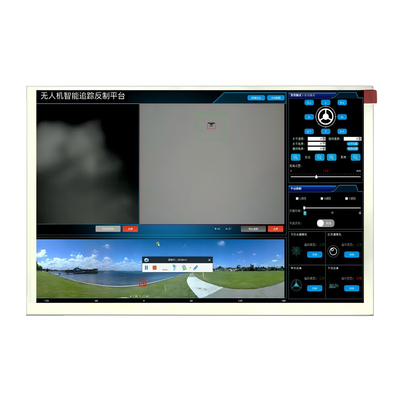

পণ্যের চিত্র
