পণ্যের বিবরণ:
|
| পণ্য: | 0.85 ইঞ্চি টিএফটি এলসিডি ডিসপ্লে | রেজোলিউশন: | 128x128 পিক্সেল |
|---|---|---|---|
| ড্রাইভার আইসি: | GC9107 | আউটলাইন আবছা.: | 17.58 ((H) x 20.82 ((V) x1.46 ((D) (মিমি) |
| টাচ স্ক্রিন: | স্পর্শ ছাড়া | দেখার দিক: | সমস্ত ভিউয়িং অ্যাঙ্গেল আইপিএস |
| ইন্টারফেস: | এসপিআই | পিন নাম্বার: | 12 পিন (কাস্টমাইজযোগ্য) |
| সারফেস লুমিনেন্স: | ২৬০ সিডি/এম২ (নিট) | ব্যাকলাইট টাইপ: | সাদা LED |
| LED লাইফটাইম: | 40,000 ঘন্টা | কমপ্লায়েন্স: | রিচ এবং RoHS অনুগত |
| বিশেষভাবে তুলে ধরা: | 0.৮৫ ইঞ্চি স্কয়ার এলসিডি ডিসপ্লে,128*128 স্কয়ার এলসিডি ডিসপ্লে,মিনি স্কয়ার এলসিডি ডিসপ্লে |
||
এই আইটেম সম্পর্কে SFTO085JY-7245AN
মিনি স্কোয়ার এলসিডি ০.৮৫ ইঞ্চি ১২৮x১২৮ আইপিএস টিএফটি ডিসপ্লে মডিউলটি বিভিন্ন অ্যাপ্লিকেশন, বিশেষত ছোট ইলেকট্রনিক ডিভাইসে উপযুক্ত একটি কমপ্যাক্ট এবং বহুমুখী ডিসপ্লে।এখানে তার বৈশিষ্ট্য এবং স্পেসিফিকেশন একটি সংক্ষিপ্ত ওভারভিউ:
এই ডিসপ্লে মডিউলটি ব্যবহার করার জন্য, আপনি সাধারণত এটিকে একটি মাইক্রোকন্ট্রোলার বা SPI এর মাধ্যমে ডেভেলপমেন্ট বোর্ডের সাথে সংযুক্ত করবেন।গ্রন্থাগারগুলি প্রায়শই জনপ্রিয় প্ল্যাটফর্মগুলির জন্য উপলব্ধ (যেমন আরডুইনো) ডিসপ্লেটির সাথে ইন্টারফেস করার জন্য প্রয়োজনীয় কোডিং প্রক্রিয়াটিকে সহজতর করতে সহায়তা করে.
মিনি স্কয়ার এলসিডি 0.85 ইঞ্চি 128x128 আইপিএস টিএফটি ডিসপ্লে মডিউলটি কমপ্যাক্ট অ্যাপ্লিকেশনগুলির জন্য একটি রঙিন, ধারালো ডিসপ্লে প্রয়োজন।আপনার নির্দিষ্ট মাইক্রোকন্ট্রোলার প্ল্যাটফর্মের সাথে সামঞ্জস্যের জন্য চেক করতে ভুলবেন না এবং আপনার নকশা শক্তি ব্যবস্থাপনা বিবেচনা.
সাধারণ বিবরণ
| না। | পয়েন্ট | বিষয়বস্তু | ইউনিট |
| 1 | এলসিডি আকার | 0.85 ইঞ্চি ((ডায়াগোনাল) | - |
| 2 | প্রদর্শন মোড | সাধারণত কালো | - |
| 3 | রেজোলিউশন | 128 ((H) RGB x 128 ((V) | - |
| 4 | পয়েন্ট পিচ | 0.1188 (H) x 0.1188 ((V) মিমি | - |
| 5 | সক্রিয় এলাকা | 15.2064 ((H) x 15.2064 (V) মিমি | - |
| 6 | মডিউলের আকার | 17.58 ((H) x 20.82 ((V) x1.5 ((D) মিমি |
- |
| 7 | রঙিন বিন্যাস | আরজিবি ভি ভার্টিকাল স্ট্রিপ |
- |
| 8 | ইন্টারফেস | SPI4 LINE |
- |
| 9 | ড্রাইভ আইসি | GC9107 |
- |
| 10 | উজ্জ্বলতা ((cd/m2) | ২৬০ (টিআইপি) | |
| 11 | দিকনির্দেশনা | সমস্ত দৃশ্য | |
| 12 | ব্যাকলাইট | 1 সাদা এলইডি | |
| 13 | অপারেটিং টেম্প। | -২০°সি~ +৭০°সি | °C |
| 14 | স্টোরেজ তাপমাত্রা। | -30°C~+ 80°C | °C |
| 15 | ওজন | টিবিডি | জি |
বাহ্যিক মাত্রা
ইন্টারফেস পিন সংজ্ঞা
| পিন নং। | প্রতীক | বর্ণনা |
| 1 | জিএনডি | মাটি |
| 2 | LEDK | ব্যাকলাইটের ক্যাথোড |
| 3 | LEDA | ব্যাকলাইটের অ্যানোড |
| 4 | ভিডিডি | অ্যানালগ পাওয়ার সাপ্লাই ((2.8V-3.3V) |
| 5 | জিএনডি | মাটি |
| 6 | জিএনডি | মাটি |
|
7 |
ডি/সি |
পিন নির্বাচন করুন D/C= √ 1 √: তথ্য প্রদর্শন করুন। ডি/সি= ০ ০: কমান্ড ডেটা। |
| 8 | সি এস |
চিপ নির্বাচন পিন ((Low) সক্রিয় করুন) |
| 9 | এসসিএল | সিরিয়াল ঘড়ি পিন. |
| 10 | এসডিএ | সিরিয়াল ডেটা ইনপুট |
| 11 | রিসেট | এলসিএম রিসেট পিন |
| 12 | জিএনডি | মাটি |
পরম সর্বোচ্চ রেটিং
| প্যারামিটার | প্রতীক | মিনিট | ম্যাক্স | ইউনিট |
| লজিক সরবরাহ ভোল্টেজ | আইওভিসিসি | -০.3 | 4.6 | V |
| অ্যানালগ সরবরাহ ভোল্টেজ | ভিসিসি | -০.3 | 4.6 | V |
| অপারেটিং তাপমাত্রা | শীর্ষ | -২০ | 70 | °C |
| সংরক্ষণের তাপমাত্রা | টিএসটি | -৩০ | 80 | °C |
| আর্দ্রতা | RH |
-- |
৯০% ((Max60C) | RH |
বৈদ্যুতিক স্পেসিফিকেশন
| প্যারামিটার | প্রতীক | মিনিট | প্রকার | ম্যাক্স | ইউনিট |
| লজিক সরবরাহ ভোল্টেজ | আইওভিসিসি | 1.65 | 1.৮/২।8 | 3.3 | V |
| অ্যানালগ সরবরাহ ভোল্টেজ | ভিসিসি | 2.6 | 2.8 | 3.3 |
-- |
| ইনপুট বর্তমান | আইডি |
-- |
20 |
-- |
mA |
ব্যাকলাইটের বৈশিষ্ট্য
| পয়েন্ট | প্রতীক | মিনিট | প্রকার | ম্যাক্স | ইউনিট |
| সামনের ভোল্টেজ | Vf | 3.0 | 3.2 | 3.4 | V |
| সামনের স্রোত | যদি |
-- |
20 |
-- |
mA |
| অপারেটিং লাইফ টাইম |
-- |
30000 | 40000 |
-- |
ঘন্টা |
অপটিক্যাল স্পেসিফিকেশন
| পয়েন্ট | প্রতীক | পরিমাপের শর্তাবলী | মিনিট। | টাইপ। | ম্যাক্স. | ইউনিট | |
| প্রতিক্রিয়া সময় | Tr+Tf | θ = 0o φ = 0o | ২৫ ডিগ্রি সেলসিয়াস |
- |
30 | 35 |
এম এস |
|
দেখার কোণ |
θ |
φ = 0o | ২৫ ডিগ্রি সেলসিয়াস | - | 80 | - |
ডিগ |
| φ = ১৮০ ডিগ্রি | ২৫ ডিগ্রি সেলসিয়াস | - | 80 | - | |||
|
θ |
φ = ৯০ ডিগ্রি | ২৫ ডিগ্রি সেলসিয়াস | - | 80 | - | ||
| φ = 270o | ২৫ ডিগ্রি সেলসিয়াস | - | 80 | - | |||
| কন্ট্রাস্ট অনুপাত | সিআর | - | ২৫ ডিগ্রি সেলসিয়াস | 800 | 1200 | - | - |
|
সিআইই স্থানাঙ্ক রঙ |
সাদা | এক্স | ২৫ ডিগ্রি সেলসিয়াস | 0.300 | 0.302 | 0.304 |
- |
| Y | ২৫ ডিগ্রি সেলসিয়াস | 0.323 | 0.325 | 0.327 | |||
| লাল | এক্স | ২৫ ডিগ্রি সেলসিয়াস | 0.622 | 0.624 | 0.626 | ||
| Y | ২৫ ডিগ্রি সেলসিয়াস | 0.327 | 0.329 | 0.331 | |||
|
সবুজ |
এক্স | ২৫ ডিগ্রি সেলসিয়াস | 0.286 | 0.288 | 0.290 | ||
| Y | ২৫ ডিগ্রি সেলসিয়াস | 0.520 | 0.522 | 0.524 | |||
|
নীল |
এক্স | ২৫ ডিগ্রি সেলসিয়াস | 0.134 | 0.136 | 0.138 | ||
| Y | ২৫ ডিগ্রি সেলসিয়াস | 0.135 | 0.137 | 0.139 | |||
| ট্রান্সমিট্যান্স (পোলারাইজার সহ) |
-- |
-- |
- |
3.5 | 4.5 |
- |
% |
পরিবেশগত / নির্ভরযোগ্যতা পরীক্ষা
| না, না। | পয়েন্ট | শর্ত |
| 1 | উচ্চ তাপমাত্রা অপারেশন | ৭০ C±২ C, ১২০ ঘন্টা |
| 2 | নিম্ন তাপমাত্রা অপারেশন | -২০ সেন্টিগ্রেড±২ সেন্টিগ্রেড, ১২০ ঘন্টা |
| 3 | উচ্চ তাপমাত্রায় সঞ্চয় | 80 C±2 C, 120 ঘন্টা |
| 4 | নিম্ন তাপমাত্রায় সঞ্চয় | -30 C±2 C, 120 ঘন্টা |
| 5 | উচ্চ তাপমাত্রা / আর্দ্রতা অপারেশন | 60 C±2 C, 90% RH, 120 ঘন্টা |
| 6 | তাপমাত্রা চক্র |
-১০°সি→২৫°সি→৬০°সি→২৫°সি→-১০°সি ৩০ মিনিট ৫ মিনিট ৩০ মিনিট ৫ মিনিট ৩০ মিনিট ১০ সেকেন্ড। |
|
7 |
কম্পন পরীক্ষা |
মোট স্থির ব্যাপ্তিঃ1.5 মিমি. কম্পন ফ্রিকোয়েন্সিঃ 10 ~ 55Hz এক চক্র 60 সেকেন্ডের X, Y, Z প্রতিটি 3 দিক পনেরো মিনিট। |
| 8 | ইএসডি পরীক্ষা | বায়ু স্রাবঃ অ্যাপল ±4KV 5 বার। |
| যোগাযোগ স্রাবঃ অ্যাপল ± 2 কেভি 5 বার। | ||
|
9 |
ড্রপ টেস্ট |

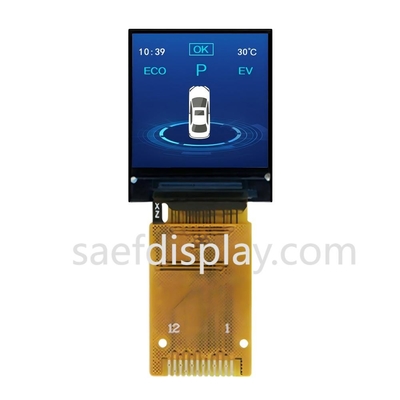

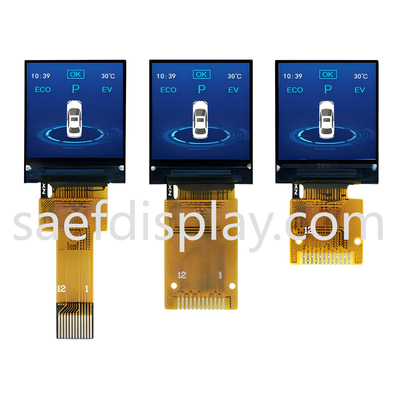

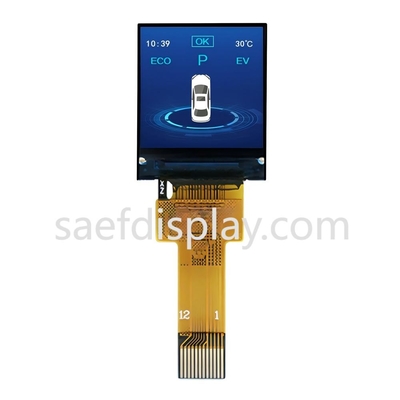

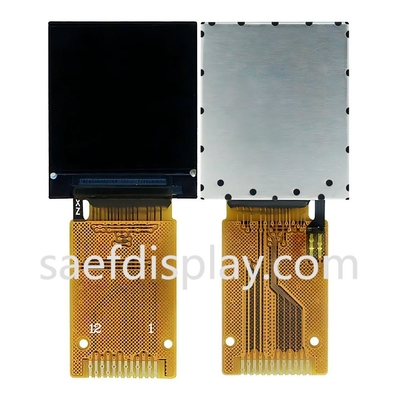

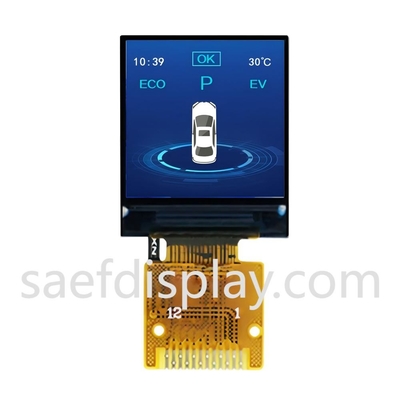

পণ্যের চিত্র
