পণ্যের বিবরণ:
|
| পণ্য: | 2.42"(2.4") ইঞ্চি OLED ডিসপ্লে | রেজোলিউশন: | 128x64 বিন্দু |
|---|---|---|---|
| প্রদর্শন মোড: | প্যাসিভ ম্যাট্রিক্স | অপটিক্স: | সমস্ত দেখার কোণ |
| আউটলাইন আবছা.: | 71.0(L) x 43.5(W) x 6.0(T) (মিমি) | সক্রিয় এলাকা: | 55.01(L) x 27.5(W) (mm) |
| পিক্সেল পিচ: | 0.43 x 0.43 (মিমি) | ড্রাইভিং পদ্ধতি: | ১/৬৪ ডিউটি চক্র |
| অপারেটিং টেম্প: | -40°C থেকে +70°C | পিন নাম্বার: | 7 হেডার পিন |
| ইন্টারফেস: | SPI ইন্টারফেস | কমপ্লায়েন্স: | রিচ এবং RoHS অনুগত |
| বিশেষভাবে তুলে ধরা: | 2৪২ ইঞ্চি ওএলইডি ডিসপ্লে,128X64 OLED ডিসপ্লে,7-পিন এসপিআই ওএলইডি ডিসপ্লে |
||
এসএইএফ টেকনোলজির SFOMS242YZ7-12864WBYG-01 ওএলইডি মডিউলটি উপস্থাপন করা হচ্ছে। এটি একটি উন্নত 2.42-ইঞ্চি 128x64 ডট ম্যাট্রিক্স গ্রাফিক ডিসপ্লে। কমপ্যাক্ট সক্রিয় এলাকা পরিমাপ করে।42 ইঞ্চি ব্যাসার্ধ এবং 71 সামগ্রিক মাত্রা.0 x 43.5 মিমি, এই ডিসপ্লে মডিউল উচ্চ কর্মক্ষমতা এবং বহুমুখিতা জন্য ডিজাইন করা হয়।
উচ্চ বৈসাদৃশ্য অনুপাতঃ এই OLED মডিউলটি ২০ এর একটি চিত্তাকর্ষক বৈসাদৃশ্য অনুপাত প্রদান করে,000:1, আপনার অ্যাপ্লিকেশনের জন্য অত্যাশ্চর্য চাক্ষুষ স্বচ্ছতা এবং প্রাণবন্ত রঙের উপস্থাপনা নিশ্চিত করে।
একাধিক ইন্টারফেস অপশনঃ মডিউল বিভিন্ন যোগাযোগ ইন্টারফেস সমর্থন করে, SPI এবং I2C (IIC) সহ,মাইক্রোকন্ট্রোলার এবং ডেভেলপমেন্ট প্ল্যাটফর্মের বিস্তৃত পরিসরের সাথে সহজেই একীভূত করা.
প্রশস্ত ভোল্টেজ রেঞ্জঃ লজিকাল এনার্জি ভোল্টেজ 1.65V থেকে 3.3V এর মধ্যে কাজ করে, একটি সাধারণ মান 2.8V, বিভিন্ন প্রকল্পের প্রয়োজনীয়তা accommodating।
কাস্টমাইজযোগ্য টাচ প্যানেলঃ যদিও এই OLED ডিসপ্লেটি একটি অন্তর্নির্মিত টাচ স্ক্রিনের সাথে আসে না, তবে একটি কাস্টমাইজযোগ্য টাচ প্যানেল বিকল্প উপলব্ধ,আপনার নির্দিষ্ট চাহিদার উপর ভিত্তি করে উন্নত ইন্টারঅ্যাক্টিভিটির অনুমতি দেয়.
SFOMS242YZ7-12864WBYG-01 OLED ডিসপ্লে মডিউল বিভিন্ন অ্যাপ্লিকেশনের জন্য আদর্শ, যার মধ্যে রয়েছেঃ
SFOMS242YZ7-12864WBYG-01 2.42-ইঞ্চি OLED ডিসপ্লে মডিউল দিয়ে আপনার প্রকল্পগুলি আপগ্রেড করুন,উচ্চ মানের ভিজ্যুয়াল এবং নির্ভরযোগ্য কর্মক্ষমতা প্রদানের জন্য শিল্প ও বাণিজ্যিক অ্যাপ্লিকেশন বিস্তৃত জন্য ডিজাইন করা.
আজই আপনার অর্ডার করুন যাতে আপনি নিখুঁত ইন্টিগ্রেশন এবং উচ্চ মানের ডিসপ্লে পেতে পারেন!
যান্ত্রিক মাত্রা
ইন্টারফেস পিন সংজ্ঞা
| পিন | প্রতীক | বর্ণনা |
| 1 | জিএনডি | লজিক সার্কিটের ভিত্তি |
| 2 | ভিডিডি | যুক্তির জন্য শক্তি সরবরাহ |
| 3 | এসসিকে | সিরিয়াল ক্লক ইনপুট। |
| 4 | এসডিএ | সিরিয়াল ডেটা ইনপুট। |
| 5 | RST | এই পিনটি রিসেট সিগন্যাল ইনপুট। যখন পিনটি কম থাকে, তখন চিপটির প্রারম্ভিকীকরণ কার্যকর করা হয়। স্বাভাবিক অপারেশনের সময় এই পিনটি টানতে থাকুন। |
|
6 |
ডিসি |
এই পিন ডেটা / কমান্ড নিয়ন্ত্রণ পিন. যখন পিন উচ্চ টানা হয় এবং সিরিয়াল ইন্টারফেস মোড নির্বাচন করা হয়, SDIN এ তথ্য যখন এটি কম টানা হয়, SDIN এ তথ্য কমান্ড রেজিস্টারে স্থানান্তরিত করা হবে। |
| 7 | সি এস | চিপ নির্বাচন করুন। চিপটি নির্বাচন করা হয় যখন CS0 = L। |
পরম সর্বোচ্চ রেটিং
|
প্যারামিটার |
প্রতীক | মিনিট | ম্যাক্স | ইউনিট |
| লজিকের জন্য সরবরাহ ভোল্টেজ | ভিডিডি | -০.3 | 4 | V |
| প্রদর্শনের জন্য সরবরাহ ভোল্টেজ | ভিসিসি | 8 | 17 | V |
| অপারেটিং তাপমাত্রা | শীর্ষ | -৪০ | 70 | সি |
| সংরক্ষণ তাপমাত্রা | টিএসটিজি | -৪০ | 85 | সি |
| লাইফ টাইম (220 সিডি/মি2) | 13,000 | - | ঘন্টা | |
| লাইফ টাইম (২০০ সিডি/মি2) | 15,000 | - | ঘন্টা | |
|
লাইফ টাইম (180 cd/m2) |
16,000 | - | ঘন্টা |
ডিসি বৈশিষ্ট্য
|
|
প্রতীক | শর্ত | মিনিট | প্রকার | ম্যাক্স |
ইউনিট |
| লজিকের জন্য সরবরাহ ভোল্টেজ | ভিডিডি | 1.65 | 2.8 | 3.3 | V | |
| প্রদর্শনের জন্য সরবরাহ ভোল্টেজ | ভিসিসি | 11.5 | 12 | 12.5 | V | |
| উচ্চ স্তরের ইনপুট | এইচআইভি | 0.8×ভিডিডি | - | - | V | |
| নিম্ন স্তরের ইনপুট | ভিআইএল | - | - | 0.২×ভিডিডি | V | |
| উচ্চ স্তরের আউটপুট | ভিওএইচ | IOUT = 100μA, 3.3MHz | 0.9×ভিডিডি | - | - | V |
| নিম্ন স্তরের আউটপুট | ভিওএল | IOUT = 100μA, 3.3MHz | - | - | 0.1×ভিডিডি | V |
|
ভিডিডি সাপ্লাই কারেন্ট ভিডিডি = ২.৮ ভোল্ট, ভিসিসি = ১২, আইআরইএফ = ১০ ইউএ, না প্যানেল সংযুক্ত, প্রদর্শন চালু, সব চালু, |
আইডিডি |
কন্ট্রাস্ট = FFh |
- |
90 |
110 |
μA |
|
ভিসিসি সরবরাহ বর্তমান ভিডিডি = ২.৮ ভোল্ট, ভিসিসি = ১২, IREF =10uA, কোন প্যানেল নেই সংযুক্ত, প্রদর্শন চালু, সব চালু |
আইসিসি |
- |
450 |
580 |
μA |
|
|
সেগমেন্ট আউটপুট বর্তমান, ভিডিডি = ২.৮ ভোল্ট, ভিসিসি=১২ ভোল্ট, IREF=10uA, ডিসপ্লে চালু। |
আইএসইজি |
কন্ট্রাস্ট=FFh | 280 | 310 | 340 |
μA |
| কন্ট্রাস্ট=AFh | - | 215 | - | |||
| কন্ট্রাস্ট=7Fh | - | 155 | - | |||
| কন্ট্রাস্ট=3Fh | - | 78 | - | |||
| কন্ট্রাস্ট=0Fh | 20 | - | ||||
|
ভিডিডির জন্য স্লিপ মোড বর্তমান |
আইডিডি, স্লিপ |
VDD = 1.65V ~ 3.3V, VCC = 7V ~ 16V ডিসপ্লে বন্ধ, না প্যানেল সংযুক্ত |
- |
- |
10 |
μA |
|
ভিসিসির জন্য স্লেপ মোড বর্তমান |
আইসিসি, স্লিপ |
VDD = 1.65V ~ 3.3V, VCC = 7V ~ 16V ডিসপ্লে বন্ধ, না প্যানেল সংযুক্ত |
- |
- |
10 |
μA |
বৈদ্যুতিক বিশেষ উল্লেখ
|
বৈশিষ্ট্য |
প্রতীক | শর্ত | মিনিট | প্রকার | ম্যাক্স | ইউনিট |
| স্বাভাবিক মোডে বর্তমান খরচ | সমস্ত পিক্সেল চালু | - | 17 | 25 | mA | |
| স্ট্যান্ডবাই মোডে বর্তমান খরচ | স্ট্যান্ডবাই মোড 10% পিক্সেল চালু | - | 0.5 | 1.5 | mA | |
| স্বাভাবিক মোডে শক্তি খরচ | সমস্ত পিক্সেল চালু | - | 71.5 | 97.5 | এম ডাব্লু | |
| স্ট্যান্ডবাই মোডে শক্তি খরচ | স্ট্যান্ডবাই মোড 10% পিক্সেল চালু | - | 6.5 | 19.5 | এম ডাব্লু | |
| উজ্জ্বলতা | আইবিআর | - | 90 | 110 | - | cd/m2 |
| সি.আই.ই. (সাদা) |
(x) (y) |
১৯৩১ |
0.24 0.28 |
0.28 0.32 |
0.32 0.36 |
|
| অন্ধকার রুমের বিপরীতে | সিআর | - | 2000:1 | - | - | |
|
দেখার কোণ
|
- | 160 | - | - | ডিগ্রী |

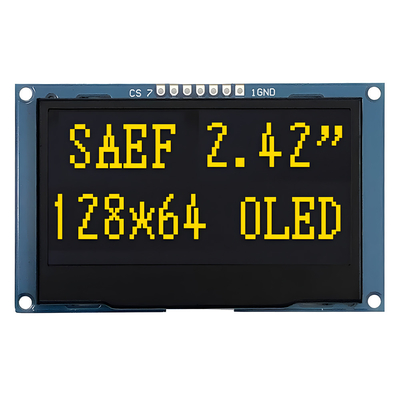

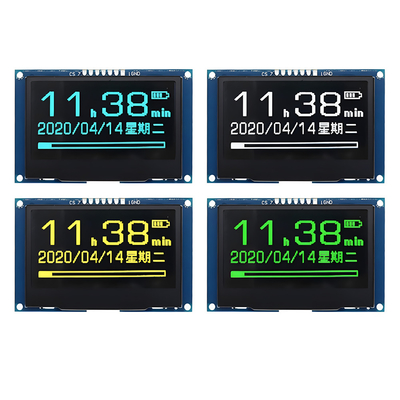

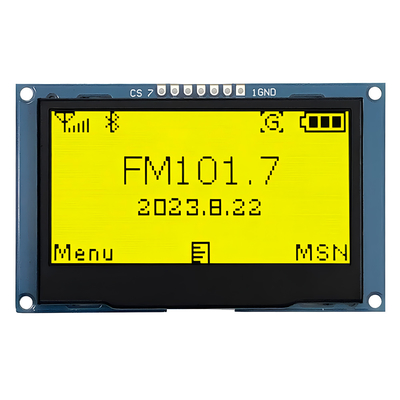

পণ্যের চিত্র
