পণ্যের বিবরণ:
|
Model Number: | SFHD2150A01PT-H20%2 | Screen Size: | 21.5-inch Diagonal |
---|---|---|---|
Resolution: | 1920×1080 Pixels (RGB Stripe) | Brightness: | 1000 cd/m² |
Storage Temp.: | -10°C to +60°C | Operating Temp.: | -20°C to +60°C |
Contrast Ratio: | 1000:1 (Typ.) | Interface: | LVDS |
Power Supply: | 5V DC ±10% | Power Consumption: | 37.22W (Typ.) |
Surface Treatment: | AG/AF Coatings | Touch Technology: | PCAP(CTP) Optional |
Cover Glass: | Gorrila Glass | Touch Points: | 10-Point Multi-Touch |
Touch Interface: | USB | IC Options: | ILITEK |
Customization: | Silk Printing, Logo | Compliance: | REACH & RoHS Compliant |
বিশেষভাবে তুলে ধরা: | RoHS TFT LCD মডিউল,21.5 ইন্ডাস্ট্রিয়াল TFT LCD,এলভিডিএস ইন্টারফেস টিএফটি এলসিডি মডিউল |
SFHD2150A01PT-H20%2 শিল্প-গ্রেড 21.5-ইঞ্চি টিএফটি এলসিডি ডিসপ্লে মডিউল
আপনার শিল্প সরঞ্জামগুলি SAEF প্রযুক্তির উচ্চ-পারফরম্যান্স টাচস্ক্রিন ডিসপ্লে দিয়ে উন্নত করুন, পরিবেশের দাবিতে নির্ভরযোগ্যতার জন্য ইঞ্জিনিয়ারড।
মূল বৈশিষ্ট্য:
✅ পূর্ণ এইচডি স্পষ্টতা
1920 × 1080 রেজোলিউশন 1000: 1 কনট্রাস্ট অনুপাত (টাইপ), ভিএ প্যানেল প্রযুক্তি এবং উজ্জ্বল আলোতে খাস্তা দৃশ্যমানতার জন্য অ্যান্টি-গ্লেয়ার 3 এইচ পৃষ্ঠের সাথে রেজোলিউশন।
✅ রাগড প্রজেক্টেড ক্যাপাসিটিভ টাচ
ইউএসবি ইন্টারফেসের মাধ্যমে 10-আঙুলের মাল্টি-টাচ সমর্থন। অ্যান্ড্রয়েড/উইন 7/উইন 10 সিস্টেমের সাথে সামঞ্জস্যপূর্ণ। 6 ঘন্টা কঠোর গ্লাস শিল্প ঘর্ষণ প্রতিরোধ করে।
✅ বর্ধিত তাপমাত্রা পরিসীমা
-10 ° C থেকে +60 ° C (স্টোরেজ: -20 ° C ~ 60 ° C) থেকে নির্দোষভাবে পরিচালনা করে। কারখানা অটোমেশন, চিকিত্সা ডিভাইস এবং আউটডোর কিওস্কের জন্য আদর্শ।
✅ শিল্প-গ্রেডের স্থায়িত্ব
স্থিতিশীল সংকেত সংক্রমণের জন্য দ্বৈত-চ্যানেল এলভিডিএস ইন্টারফেস
14ms দ্রুত প্রতিক্রিয়া সময়
700 সিডি/এম² উচ্চ উজ্জ্বলতা (টাইপ)
ভেসা মাউন্টিং সমর্থন
✅ 2 বছরের ওয়ারেন্টি
উদ্বেগমুক্ত স্থাপনার জন্য SAEF এর বর্ধিত ওয়ারেন্টি (মডেল: এসএফএইচডি 2150 এ 01PT-H20%2) দ্বারা সমর্থিত।
প্রযুক্তিগত বৈশিষ্ট্য:
সক্রিয় অঞ্চল: 476.064 × 267.786 মিমি
ইন্টারফেস: এলভিডিএস (30-পিন সংযোগকারী) + ইউএসবি (স্পর্শ)
শক্তি: 5 ভি ডিসি ± 10% | ব্যবহার: ≤6W (টাইপ)
প্রতিবেদনের হার স্পর্শ করুন: ≥100Hz
নির্মাণ: আইপি 65 সামনের সীল সহ ধাতব ফ্রেম (al চ্ছিক)
অ্যাপ্লিকেশন:
এইচএমআই প্যানেল | সিএনসি যন্ত্রপাতি | পরীক্ষা ও পরিমাপ সরঞ্জাম | পরিবহন সিস্টেম | স্ব-পরিষেবা কিওস্ক
অর্ডার কোড:SFHD2150A01PT-H20%2
সম্মতি:সিই/এফসিসি রোহস (অনুরোধের ভিত্তিতে)
স্পেসিফিকেশন
আইটেম | ইউনিট | স্পেসিফিকেশন |
স্ক্রিন তির্যক | মিমি | 546.86 (21.5 ") |
সক্রিয় অঞ্চল | মিমি | 476.064 (এইচ) এক্স 267.786 (ভি) |
পিক্সেল এইচ এক্স ভি | - | 1920 (x3) x 1080 |
পিক্সেল পিচ | উম | 247.95 (প্রতি এক ট্রায়াড) x247.95 |
পিক্সেল বিন্যাস | - | আরজিবি উল্লম্ব স্ট্রাইপ |
প্রদর্শন মোড | - | ভিএ মোড, সাধারণত কালো |
প্রতিক্রিয়া সময় | এমএসসি | 14 এমএস (টাইপ।, চালু/বন্ধ) |
ওজন | গ্রাম | টিবিডি |
বৈদ্যুতিক ইন্টারফেস | - | দ্বৈত চ্যানেল এলভিডি, 8 বিট আরজিবি ডেটা ইনপুট |
সমর্থন রঙ | - | 16.7 মি রং |
পৃষ্ঠ চিকিত্সা | - | অ্যান্টি-গ্লেয়ার, 3 এইচ |
অপারেটিং তাপমাত্রা | ℃ | -10 থেকে +60 |
স্টোরেজ তাপমাত্রা | ℃ | -20 থেকে +60 |
ইন্টারফেস পিন সংজ্ঞা
পিন নং | প্রতীক | বর্ণনা |
1 | Rxo0- | নেতিবাচক এলভিডিএস ডিফারেনশিয়াল ডেটা ইনপুট (বিজোড় ডেটা) |
2 | Rxo0+ | ইতিবাচক এলভিডিএস ডিফারেনশিয়াল ডেটা ইনপুট (বিজোড় ডেটা) |
3 | Rxo1- | নেতিবাচক এলভিডিএস ডিফারেনশিয়াল ডেটা ইনপুট (বিজোড় ডেটা) |
4 | আরএক্সও 1+ | ইতিবাচক এলভিডিএস ডিফারেনশিয়াল ডেটা ইনপুট (বিজোড় ডেটা) |
5 | Rxo2- | নেতিবাচক এলভিডিএস ডিফারেনশিয়াল ডেটা ইনপুট (বিজোড় ডেটা) |
6 | আরএক্সও 2+ | ইতিবাচক এলভিডিএস ডিফারেনশিয়াল ডেটা ইনপুট (বিজোড় ডেটা) |
7 | জিএনডি | গ্রাউন্ড |
8 | Rxoclk- | নেতিবাচক এলভিডিএস ডিফারেনশিয়াল ক্লক ইনপুট (বিজোড় ঘড়ি) |
9 | Rxoclk+ | ইতিবাচক এলভিডিএস ডিফারেনশিয়াল ক্লক ইনপুট (বিজোড় ঘড়ি) |
10 | Rxo3- | নেতিবাচক এলভিডিএস ডিফারেনশিয়াল ডেটা ইনপুট (বিজোড় ডেটা) |
11 | আরএক্সও 3+ | ইতিবাচক এলভিডিএস ডিফারেনশিয়াল ডেটা ইনপুট (বিজোড় ডেটা) |
12 | Rxe0- | নেতিবাচক এলভিডি ডিফারেনশিয়াল ডেটা ইনপুট (এমনকি ডেটা) |
13 | Rxe0+ | ইতিবাচক এলভিডিএস ডিফারেনশিয়াল ডেটা ইনপুট (এমনকি ডেটা) |
14 | জিএনডি | গ্রাউন্ড |
15 | Rxe1- | নেতিবাচক এলভিডি ডিফারেনশিয়াল ডেটা ইনপুট (এমনকি ডেটা) |
16 | Rxe1+ | ইতিবাচক এলভিডিএস ডিফারেনশিয়াল ডেটা ইনপুট (এমনকি ডেটা) |
17 | জিএনডি | গ্রাউন্ড |
18 | Rxe2- | নেতিবাচক এলভিডি ডিফারেনশিয়াল ডেটা ইনপুট (এমনকি ডেটা) |
19 | Rxe2+ | ইতিবাচক এলভিডিএস ডিফারেনশিয়াল ডেটা ইনপুট (এমনকি ডেটা) |
20 | Rxeclk- | নেতিবাচক এলভিডিএস ডিফারেনশিয়াল ক্লক ইনপুট (এমনকি ঘড়ি) |
21 | Rxeclk+ | নেতিবাচক এলভিডিএস ডিফারেনশিয়াল ক্লক ইনপুট (এমনকি ঘড়ি) |
22 | Rxe3- | নেতিবাচক এলভিডি ডিফারেনশিয়াল ডেটা ইনপুট (এমনকি ডেটা) |
23 | Rxe3+ | ইতিবাচক এলভিডিএস ডিফারেনশিয়াল ডেটা ইনপুট (এমনকি ডেটা) |
24 | জিএনডি | গ্রাউন্ড |
25 | সিটিএল | Ctl_dvr |
26 | সিই | Ce_dvr |
27 | এনসি | কোন সংযোগ নেই |
28 | ভিডিডি | বিদ্যুৎ সরবরাহ ইনপুট ভোল্টেজ |
29 | ভিডিডি | বিদ্যুৎ সরবরাহ ইনপুট ভোল্টেজ |
30 | ভিডিডি | বিদ্যুৎ সরবরাহ ইনপুট ভোল্টেজ |
অপটিক্যাল বৈশিষ্ট্য
প্যারামিটার | শর্তাবলী | মিনিট | টাইপ। | সর্বোচ্চ | ইউনিট | |
কোণ দেখা(সিআর> 10) |
অনুভূমিক | θl | 85 | 89 | - |
ডিগ্রি |
θ আর | 85 | 89 | - | |||
উল্লম্ব | θt | 85 | 89 | - | ||
θb | 85 | 89 | - | |||
বিপরীতে অনুপাত | কেন্দ্র | 700 | 1000 | - | - | |
প্রতিক্রিয়া সময় | টিআর+টিডি | - | 14 | 20 | এমএস | |
সিএফ রঙক্রোম্যাটিটি(সিআইই 1931) |
লাল x |
টাইপ। -0.03 |
0 |
টাইপ। +0.03 |
0 | |
লাল y | - | - | ||||
সবুজ এক্স | - | - | ||||
সবুজ y | - | - | ||||
নীল এক্স | - | - | ||||
নীল ওয়াই | - | - | ||||
হোয়াইট এক্স | 0.323 | - | ||||
সাদা ওয়াই | 0.379 | - | ||||
সাদা কেন্দ্রের আলোকসজ্জা | Yli | 800 | 1000 | সিডি/মি | ||
ক্রস টক | সিটি | 2.0 | % |
ক্যাপাসিটিভ টাচ প্যানেল
আইটেম | স্পেসিফিকেশন | ইউনিট |
প্রকার | প্রজেক্টেড টাচ প্যানেল | |
আকার | 21.5 | ইঞ্চি |
কাঠামো | জি+জি | |
মোট বেধ | 3.95 ± 0.3 | মিমি |
কভার লেন্সের রূপরেখা | 525*324 ± 0.3 | মিমি |
আইটিও সেন্সরের রূপরেখা | 493.64*286.11 ± 0.5 | মিমি |
দেখার ক্ষেত্র | 477.2*268.8 ± 0.3 | মিমি |
সক্রিয় অঞ্চল | 480.64*272.11 ± 0.3 | মিমি |
ইন্টারফেস | ইউএসবি | |
টাচ পয়েন্টের সংখ্যা | 10 (ILI2510-PCIL22 কন্ট্রোল পিসিবি সহ) | |
ইনপুট ভোল্টেজ | 5 ভি (ili2510-pill22 কন্ট্রোল পিসিবি সহ) | |
প্রতিক্রিয়া সময় | 10 | এমএস |
রিপোর্ট রেট | ≥100 | এইচজেড |
চাপ সহনশীলতা মান | < 10 জি | |
ইনপুট | হস্তাক্ষর বা ক্যাপাসিটিভ কলম | |
ট্রান্সমিট্যান্স | ≥85% | |
পৃষ্ঠের কঠোরতা | ≥6H | |
ব্যবহার |
স্পেসিফিকেশনটি স্বচ্ছ এবং হস্তাক্ষর ইনপুট ক্যাপাসিটিভ টাচ প্যানেলগুলিতে প্রয়োগ করা হয় |

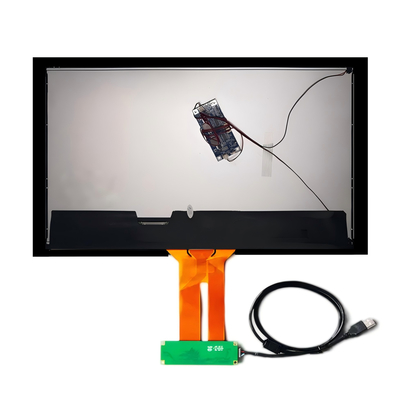

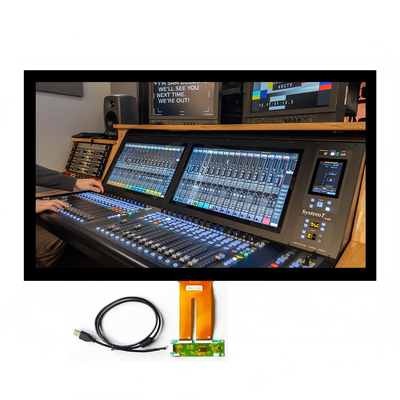

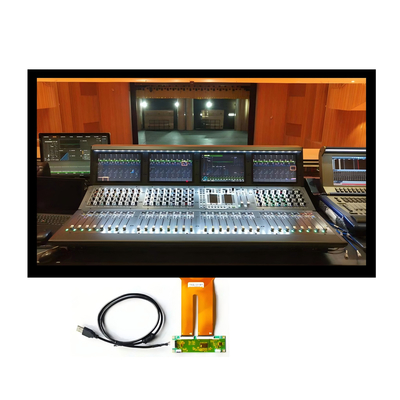

পণ্য চিত্র
