পণ্যের বিবরণ:
|
পর্দার আকার: | 13.3 ইঞ্চি তির্যক | রেজোলিউশন: | 1920 × 1080 পিক্সেল (আরজিবি স্ট্রাইপ) |
---|---|---|---|
স্টোরেজ টেম্প।: | -20°C থেকে +70°C | অপারেটিং টেম্প।: | -30°C থেকে +80°C |
উজ্জ্বলতা: | 1000 Cd/m² | কন্ট্রাস্ট অনুপাত: | 1000:1 (টাইপ।) |
ইন্টারফেস: | 2-লেন ইডিপি 1.2 (2.7 জিবিপিএস) | পাওয়ার সাপ্লাই: | 3.3 ভি ডিসি (লজিক), 12 ভি/24 ভি (ব্যাকলাইট) |
সারফেস ট্রিটমেন্ট: | এজি/এআর/এএফ আবরণ (নির্বাচনযোগ্য) | স্পর্শ প্রযুক্তি: | ক্যাপাসিটিভ টাচ প্যানেল |
কভার গ্লাস: | গরিলা গ্লাস/টেম্পারড গ্লাস/পিএমএমএ | স্পর্শ বিন্দুতে: | ১০ পয়েন্ট মাল্টি টাচ |
স্পর্শ ইন্টারফেস: | I²C/USB/RS232 (কনফিগারযোগ্য) | আইসি বিকল্প: | ইটি, ইলাইটেক, সাইপ্রেস, গুডিক্স |
কাস্টমাইজেশন: | সিল্ক প্রিন্টিং, লোগো, কাট-আউট | কমপ্লায়েন্স: | রিচ এবং RoHS অনুগত |
বিশেষভাবে তুলে ধরা: | 1080p ইন্ডাস্ট্রিয়াল এলসিডি ডিসপ্লে মডিউল,ফুল এইচডি টিএফটি এলসিডি ডিসপ্লে মডিউল,ইডিপি ইন্টারফেস টিএফটি এলসিডি প্রদর্শন |
দাবিদার পরিবেশের জন্য অতি উজ্জ্বল শিল্প টিএফটি প্রদর্শন
এসএফটিও 1330 এসএম -7208 এ 3 সিটি 2 হ'ল একটি উচ্চ-পারফরম্যান্স 13.3 ইঞ্চি ফুল এইচডি টিএফটি এলসিডি মডিউলটি ব্যতিক্রমী দৃশ্যমানতা, স্থায়িত্ব এবং স্পর্শের প্রতিক্রিয়াশীলতার জন্য শিল্প অ্যাপ্লিকেশনগুলির জন্য ইঞ্জিনিয়ারড। একটি ঝলমলে 1000Nits উজ্জ্বলতা এবং 72% এনটিএসসি রঙের গামুট বৈশিষ্ট্যযুক্ত, এই প্রদর্শনটি এমনকি উচ্চ-শোষক-হালকা পরিস্থিতিতে এমনকি স্ফটিক-স্বচ্ছ ভিজ্যুয়াল সরবরাহ করে। অ্যান্টি-গ্লেয়ার লেপ (6 ঘন্টা কঠোরতা) সহ ইন্টিগ্রেটেড ক্যাপাসিটিভ টাচ প্রযুক্তি কারখানা, আউটডোর কিওস্ক এবং চিকিত্সা সরঞ্জামের মতো রাগযুক্ত সেটিংসে নির্ভরযোগ্য ইনপুট নিশ্চিত করে।
মূল বৈশিষ্ট্য
সম্পূর্ণ এইচডি স্পষ্টতা: তীক্ষ্ণ পাঠ্য, গ্রাফিক্স এবং ভিডিওর জন্য 16.7 মিলিয়ন রঙের সাথে 1920 × 1080 রেজোলিউশন।
হাই-স্পিড ইডিপি ইন্টারফেস: 2-লেন এম্বেডড ডিসপ্লেপোর্ট (2.7 জিবিপিএস) বিরামবিহীন ডেটা সংক্রমণের গ্যারান্টি দেয়।
প্রশস্ত তাপমাত্রা অপারেশন: -20 ° C থেকে +70 ° C (স্টোরেজ: -30 ° C থেকে +80 ° C) থেকে নির্ভরযোগ্য পারফরম্যান্স।
50,000 ঘন্টা এলইডি ব্যাকলাইট: হ্রাস রক্ষণাবেক্ষণের জন্য বর্ধিত জীবনকাল সহ শক্তি-দক্ষ নকশা।
শিল্প-গ্রেডের স্থায়িত্ব: অ্যান্টি-গ্লেয়ার পৃষ্ঠ, শক-প্রতিরোধী নির্মাণ এবং আরওএইচএস সম্মতি।
ইজি ইন্টিগ্রেশন: পিডব্লিউএম ডিমিং, আই²সি/ইউএসবি/ইউআরটি টাচ ইন্টারফেস এবং ডিসি পাওয়ার ইনপুট (3.3V যুক্তি, 12 ভি/24 ভি ব্যাকলাইট) সমর্থন করে।
প্রযুক্তিগত শ্রেষ্ঠত্ব
অপটিক্যাল পারফরম্যান্স: 85 ° দেখার কোণ, 800: 1 কনট্রাস্ট অনুপাত এবং 30 এমএস প্রতিক্রিয়া সময়।
সংবেদনশীলতা স্পর্শ: কুয়াশা/পৃষ্ঠের আর্দ্রতায় গ্লাভস দিয়ে নির্দোষভাবে পরিচালনা করে এবং মাল্টি-টাচকে সমর্থন করে।
শক্তিশালী নকশা: স্লিম প্রোফাইল (5.2 মিমি গভীরতা), লাইটওয়েট এবং ইএমআই-রক্ষযুক্ত সংযোজক (আই-পেক্স 20455-030E)।
প্রত্যয়িত নির্ভরযোগ্যতা: আইএসও 9001/14001 প্রত্যয়িত, 72 ঘন্টা আর্দ্রতা/তাপ শক পরীক্ষিত।
আদর্শ অ্যাপ্লিকেশন
শিল্প এইচএমআই প্যানেল
POS/খুচরা টার্মিনাল
মেডিকেল ডায়াগনস্টিক সরঞ্জাম
ভিডিও কনফারেন্সিং সিস্টেম
পরিবহন ইনফোটেইনমেন্ট
স্মার্ট ভেন্ডিং মেশিন
কেন এই প্রদর্শনটি বেছে নিন?
সেফ টেকনোলজি লিমিটেড (শেনজেন) দ্বারা ইঞ্জিনিয়ারড, এসএফটিও 1330 এসএম -7208 এ 3 সিটি 2 শিল্পের রাগান্বিততার সাথে কাটিয়া-এজ অপটিকাল প্রযুক্তিকে একত্রিত করে। এর ইডিপি ইন্টারফেস এম্বেড থাকা সিস্টেমগুলির সাথে সংহতকরণকে সহজতর করে, যখন ক্যাপাসিটিভ টাচস্ক্রিন ব্যবহারকারীর মিথস্ক্রিয়া বাড়ায়। কঠোর পরীক্ষা এবং বৈশ্বিক শংসাপত্র দ্বারা সমর্থিত, এই মডিউলটি ইউরোপ এবং উত্তর আমেরিকার সবচেয়ে কঠিন পরিবেশে 24/7 অপারেশনের জন্য অনুকূলিত।
কাস্টমাইজেশন অনুরোধ
যোগাযোগবিক্রয় 2@saef.com.cnআইপি 65 সিল করা সংস্করণ, ক্যাপাসিটিভ টাচ বিকল্পগুলি বা কাস্টম বেজেল ডিজাইনগুলির জন্য।
বাহ্যিক মাত্রা
ইন্টারফেস পিন সংজ্ঞা
পিন নং | প্রতীক | আই/ও | ফাংশন |
1 | ক্যাব_ এন / এনসি | - | সিডির জন্য সংরক্ষিত |
2 | এইচ_জিএনডি | পি | উচ্চ গতির বৃত্তাকার |
3 | লেন 1_এন | আমি | পরিপূরক সিগন্যাল লিঙ্ক লেন 1 |
4 | লেন 1_পি | আমি | সত্য সংকেত লিঙ্ক লেন 1 |
5 | এইচ_জিএনডি | পি | উচ্চ গতির বৃত্তাকার |
6 | LANE0_N | আমি | পরিপূরক সিগন্যাল লিঙ্ক লেন 0 |
7 | LANE0_P | আমি | সত্য সংকেত লিঙ্ক লেন 0 |
8 | এইচ_জিএনডি | পি | উচ্চ গতির বৃত্তাকার |
9 | AUX_CH_P | আমি | সত্য সংকেত সহায়ক চ্যানেল |
10 | AUX_CH_N | আমি | পরিপূরক সংকেত সহায়ক চ্যানেল |
11 | এইচ_জিএনডি | পি | উচ্চ গতির বৃত্তাকার |
12 | Lcd_vdd | পি | এলসিডি লজিক এবং ড্রাইভার শক্তি (3.3V) |
13 | Lcd_vdd | পি | এলসিডি লজিক এবং ড্রাইভার শক্তি (3.3V) |
14 | এনসি | আমি | এলসিডি প্রস্তুতকারকের ব্যবহারের জন্য সংরক্ষিত |
15 | Lcd_gnd | পি | এলসিডি লজিক এবং ড্রাইভার গ্রাউন্ড |
16 | Lcd_gnd | পি | এলসিডি লজিক এবং ড্রাইভার গ্রাউন্ড |
17 | এইচপিডি | ও | এইচপিডি সিগন্যাল পিন |
18 | এলইডি -১ | পি | ব্যাকলাইট গ্রাউন্ড |
19 | এলইডি -২ | পি | ব্যাকলাইট গ্রাউন্ড |
20 | এলইডি -3 | পি | ব্যাকলাইট গ্রাউন্ড |
21 | এলইডি -4 | পি | ব্যাকলাইট গ্রাউন্ড |
22 | Bl_ সক্ষম | আমি | ব্যাকলাইট চালু/বন্ধ |
23 | Bl_pwm_dim | আমি | সিস্টেম পিডব্লিউএম |
24 | এসসিএল/এনসি | - | এলসিডি প্রস্তুতকারকের ব্যবহারের জন্য সংরক্ষিত |
25 | এসডিএ/এনসি | - | এলসিডি প্রস্তুতকারকের ব্যবহারের জন্য সংরক্ষিত |
26 | Bl_pwr | পি | ব্যাকলাইট শক্তি |
27 | Bl_pwr | পি | ব্যাকলাইট শক্তি |
28 | Bl_pwr | পি | ব্যাকলাইট শক্তি |
29 | Bl_pwr | পি | ব্যাকলাইট শক্তি |
30 | এনসি | - | এলসিডি প্রস্তুতকারকের ব্যবহারের জন্য সংরক্ষিত |
অপটিক্যাল বৈশিষ্ট্য
প্যারা মিটার | শর্তাবলী | মিনিট | টাইপ। | সর্বোচ্চ | ইউনিট | |
কোণ দেখার (সিআর> 10) |
অনুভূমিক | θl | - | 85 | - |
ডিগ্রি |
θ আর | - | 85 | - | |||
উল্লম্ব | θt | - | 85 | - | ||
θb | - | 85 | - | |||
বিপরীতে অনুপাত | কেন্দ্র | 600 | 800 | - | - | |
প্রতিক্রিয়া সময় | টিআর+টিডি | - | 30 | 35 | এমএস | |
সিএফ রঙ ক্রোম্যাটিটি(সিআইই 1931) |
লাল x |
টাইপ। -0.05 |
টিবিডি |
টাইপ। +0.05 |
- | |
লাল y | টিবিডি | - | ||||
সবুজ এক্স | টিবিডি | - | ||||
সবুজ y | টিবিডি | - | ||||
নীল এক্স | টিবিডি | - | ||||
নীল ওয়াই | টিবিডি | - | ||||
হোয়াইট এক্স | (0.323) | - | ||||
সাদা ওয়াই | (0.379) | - | ||||
এনটিএসসি অনুপাত | % | (72) | - | |||
সাদা কেন্দ্রের আলোকসজ্জা |
Yli | 800 | 1000 | সিডি/এম 2 |
ব্যাকলাইট বৈশিষ্ট্য
প্যারামিটার | প্রতীক | মিনিট | টাইপ। | সর্বোচ্চ | ইউনিট |
সরবরাহ ভোল্টেজ | ভিবিএল | 5 | 12.0 | 37 | V |
ব্যাকলাইটের জন্য বিদ্যুৎ সরবরাহের বর্তমান |
আইলড | 6 |
- |
25 | মা |
ব্যাক লাইটের জন্য বিদ্যুৎ সরবরাহ | প্রতিশ্রুতিবদ্ধ | 0.18 | - | 5.55 | ডাব্লু |
মোডুলেটেড হালকা সিগন্যাল ভোল্টেজ | ভিপিডাব্লুএম এইচ | 1.2 | - | 5.0 | V |
ভিপিডাব্লুএম এল | 0 | - | 0.6 | V | |
উজ্জ্বলতা নিয়ন্ত্রণ শুল্ক অনুপাত | ডিউটি | 1 | - | 100 | % |
উজ্জ্বলতা নিয়ন্ত্রণ ফ্রিকোয়েন্সি | fpwm | 100 | - | 1,600 | কেএইচজেড |
উচ্চ ভোল্টেজ চালু/বন্ধ LED-BL | ভিসিএনটিএইচ | 1.2 | 5.0 | V | |
LED-BL অন/অফ কম ভোল্টেজ | ভিসিএনটিএল | 0 | - | 0.6 | V |
এলইডি লাইফটাইম | - | 40,000 | 50,000 | - | এইচ |
সিটিপি স্পেসিফিকেশন
বিভাগ | প্যারামিটার | স্পেসিফিকেশন |
সাধারণ | কাঠামো | কভার গ্লাস + ডিটো গ্লাস |
কভার লেন্স শক্তিশালীকরণ | রাসায়নিকভাবে শক্তিশালী | |
লেন্স পৃষ্ঠের কঠোরতা কভার | H6H (পেন্সিল কঠোরতা) | |
হালকা সংক্রমণ হার | ≥85% | |
অপারেশন তাপমাত্রা | -20 ℃ ~ +70 ℃, ≤85% আরএইচ | |
স্টোরেজ তাপমাত্রা | -30 ℃ ~ +80 ℃, ≤85% আরএইচ | |
বৈদ্যুতিক | ইন্টারফেস | আইআইসি / ইউএসবি / ইউআরটি |
আইসি স্পর্শ | IL12511 | |
পাওয়ার সাপ্লাই ভোল্টেজ (ভিডিডি) | 3.3V বা 5V (নির্বাচনযোগ্য) | |
হোস্ট প্রতিরোধের (এসডিএ/এসসিএল) | মূল বোর্ডে কনফিগারযোগ্য | |
পরিবেশগত | অপারেটিং শর্ত | কুয়াশা/পৃষ্ঠের জলে কার্যকরী |
পৃষ্ঠের বৈশিষ্ট্য | পৃষ্ঠ কালি | অ্যান্টি-ইউভি |
পৃষ্ঠ চিকিত্সা | অ্যান্টি-গ্লেয়ার (ধোঁয়াশা: 10%) | |
এলসিডি-টিপি ল্যামিনেশন | ওসিএ (অপটিক্যালি পরিষ্কার আঠালো) | |
সম্মতি | উপাদান মান | রোহস এবং হ্যালোজেন মুক্ত অনুগত |

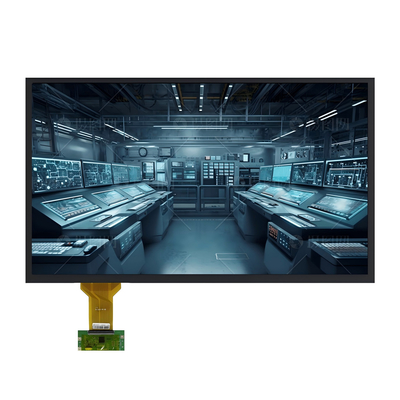

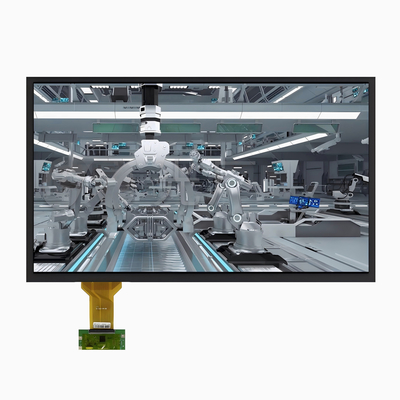

পণ্য চিত্র
