পণ্যের বিবরণ:
|
পর্দার আকার: | 23.8 ইঞ্চি তির্যক | রেজোলিউশন: | 1920 × 1080 পিক্সেল (আরজিবি স্ট্রাইপ) |
---|---|---|---|
উজ্জ্বলতা: | 350 cd/m² | ইন্টারফেস: | এলভিডি (2-পোর্ট, 8-বিট) |
স্টোরেজ টেম্প।: | 0°C থেকে +50°C | অপারেটিং টেম্প।: | -20°C থেকে +60°C |
স্পর্শ প্রযুক্তি: | ক্যাপাসিটিভ টাচ প্যানেল | ব্যাকলাইটের জীবনকাল: | 50,000 ঘন্টা (এলইডি, @25 ডিগ্রি সেন্টিগ্রেড) |
পৃষ্ঠের কঠোরতা: | H6H (অ্যান্টি-গ্লেয়ার, ধোঁয়াশা 10%) | আইসি বিকল্প: | ইটি, এক্স 3189 |
পরিবেশগত দৃ ust ়তা: | কুয়াশা/পৃষ্ঠের জলে কার্যকরী | কমপ্লায়েন্স: | রোহস, পৌঁছনো, হ্যালোজেন মুক্ত, আইএসও 9001/14001 (ইইউ/মার্কিন সার্টিফাইড) |
বিশেষভাবে তুলে ধরা: | আরজিবি স্ট্রাইপ ইন্ডাস্ট্রিয়াল গ্রেড টিএফটি এলসিডি,ইন্ডাস্ট্রিয়াল গ্রেড টিএফটি এলসিডি ডিসপ্লে,1920×1080 ইন্ডাস্ট্রিয়াল গ্রেড টিএফটি এলসিডি |
কঠিন EU/US পরিবেশের জন্য শিল্প-গ্রেড 23.8" TFT ডিসপ্লে
SFTO2380HY-7253ACT উত্তর আমেরিকা এবং ইউরোপীয় শিল্প বাজারের জন্য তৈরি করা হয়েছে, যা কারখানা, চিকিৎসা সুবিধা এবং বহিরঙ্গন স্থাপনায় আপসহীন নির্ভরযোগ্যতা প্রদান করে। একটি 23.8" ফুল এইচডি প্যানেল এবং শিল্প LVDS ইন্টারফেস সমন্বিত, এটি 0°C থেকে +50°C পর্যন্ত ত্রুটিহীনভাবে কাজ করে এবং 60 সেমি ড্রপ, ±4kV ESD, এবং উচ্চ আর্দ্রতা সহ্য করে। RoHS, REACH, এবং ISO স্ট্যান্ডার্ডের সাথে ট্রিপল-প্রত্যয়িত, এটি শিল্প সরঞ্জামের জন্য কঠোর EU/US নিয়ন্ত্রক প্রয়োজনীয়তা পূরণ করে।
কেন শিল্প ক্লায়েন্টরা এই ডিসপ্লেটি বেছে নেয়:
✅ 50,000-ঘণ্টার LED ব্যাকলাইট – জীবনচক্র রক্ষণাবেক্ষণ খরচ কমায়
✅ LVDS নয়েজ ইমিউনিটি – মোটর/VFD পরিবেশে স্থিতিশীল সংকেত প্রেরণ
✅ ঘনীভবন প্রতিরোধ – উচ্চ-আর্দ্রতা সম্পন্ন ইউরোপীয় জলবায়ুতে ভালো কাজ করে
শিল্প কর্মক্ষমতা হাইলাইট
ভারী-শুল্ক কম্পন প্রতিরোধ
EN 61373 রেল স্ট্যান্ডার্ড অনুযায়ী 10-55Hz ট্রাই-অ্যাক্সিস কম্পন পরীক্ষা পাস করে, যা নির্মাণ/কৃষি যন্ত্রপাতির জন্য আদর্শ।
নিম্ন-তাপমাত্রার রঙের নির্ভুলতা
গামা সংশোধন 0°C কোল্ড স্টার্টের সময় শূন্য রঙের পরিবর্তন নিশ্চিত করে, যা চিকিৎসা ইমেজিংয়ের জন্য গুরুত্বপূর্ণ।
শিল্প সংযোগ
LVDS ইন্টারফেস স্থানীয়ভাবে Siemens PLC, Beckhoff কন্ট্রোলারগুলির সাথে একত্রিত হয় এবং রিয়েল-টাইম VCOM সমন্বয় সমর্থন করে (I²C)।
রাসায়নিক-প্রতিরোধী পৃষ্ঠ
অ্যান্টি-ইউভি শক্ত আবরণ তেল/দ্রাবক প্রতিরোধ করে, যা 90% RH/120hr স্যাঁতসেঁতে-তাপ পরীক্ষা দ্বারা যাচাই করা হয়েছে।
প্রযুক্তিগত বৈশিষ্ট্য গভীরতা
শিল্প চ্যালেঞ্জ |
আমাদের সমাধান |
---|---|
24/7 উৎপাদন লাইনের ব্যবহার |
50,000-ঘণ্টার ব্যাকলাইট (25°C-এ অবিচ্ছিন্ন) |
ঠান্ডা গুদাম স্টার্টআপ |
0°C স্টার্টআপ কারেন্ট ≤1.91A (470μs সফট-স্টার্ট) |
EMI-ভারী পরিবেশ |
100Ω LVDS ইম্পিডেন্স + সম্পূর্ণ-শিল্ডেড সংযোগকারী |
গ্লাভস/ভেজা হাতে কাজ করা |
EXC3189 IC সহ প্রজেক্টেড ক্যাপাসিটিভ টাচ |
লক্ষ্যযুক্ত শিল্প অ্যাপ্লিকেশন
শিল্প 4.0 (জার্মানি): CNC মেশিন HMI, রোবোটিক কন্ট্রোল প্যানেল
মেডিকেল (USA): ডায়াগনস্টিক ডিসপ্লে (DICOM-রেডি গ্রেস্কেল)
পরিবহন (স্ক্যান্ডিনেভিয়া): ট্রেন/বাস যাত্রী তথ্য ব্যবস্থা
স্মার্ট ফ্যাক্টরি: AGV নেভিগেশন ইন্টারফেস, গুদাম ব্যবস্থাপনা টার্মিনাল
নির্মাতা সার্টিফিকেশন
Saef Technology (Shenzhen) দ্বারা উত্পাদিত, এর সাথে সঙ্গতিপূর্ণ:
EU: 2011/65/EU (RoHS), 1907/2006 (REACH)
উত্তর আমেরিকা: FCC পার্ট 15 সাবপার্ট B ক্লাস A
শিল্প: IEC 61373 কম্পন স্ট্যান্ডার্ড
বাহ্যিক মাত্রা
স্পেসিফিকেশন
পরামিতি | স্পেসিফিকেশন | ইউনিট |
সক্রিয় এলাকা | 527.04(H) × 296.46(V) | মিমি |
পিক্সেলের সংখ্যা | 1920(H) ×1080(V) | পিক্সেল |
পিক্সেল পিচ | 0.2745*0.2745 | মিমি |
পিক্সেল বিন্যাস | RGB উল্লম্ব স্ট্রাইপ | |
BLU উজ্জ্বলতা | 350 | Cd/㎡ |
ডিসপ্লে রং | 16.7M | রং |
ডিসপ্লে মোড | ট্রান্সমিসিভ মোড, সাধারণত কালো | |
মাত্রিক রূপরেখা |
543(H) × 317.4(V) × 8.2(D) typ. |
মিমি |
অ্যান্টি-গ্লেয়ার (ধুসরতা: 3%) | অ্যান্টি-গ্লেয়ার, হার্ডকোটিং(3H) | |
ব্যাক-লাইট | 1-LED লাইটিং বার টাইপ | পিসিএস |
ইন্টারফেস পিন সংজ্ঞা
পিন | প্রতীক | বর্ণনা |
1 | RO(0)N | বিজোড় LVDS সংকেত- |
2 | RO(0)P | বিজোড় LVDS সংকেত+ |
3 | RO(1)N | বিজোড় LVDS সংকেত- |
4 | RO(1)P | বিজোড় LVDS সংকেত+ |
5 | RO(2)N | বিজোড় LVDS সংকেত- |
6 | RO(2)P | বিজোড় LVDS সংকেত+ |
7 | GND | গ্রাউন্ড |
8 | ROCLK- | বিজোড় LVDS ক্লক- |
9 | ROCLK+ | বিজোড় LVDS ক্লক + |
10 | RO(3)N | বিজোড় LVDS সংকেত- |
11 | RO(3)P | বিজোড় LVDS সংকেত+ |
12 | RE(0)N | জোড় LVDS সংকেত- |
13 | RE(0)P | জোড় LVDS সংকেত+ |
14 | GND | গ্রাউন্ড |
15 | RE(1)N | জোড় LVDS সংকেত- |
16 | RE(1)P | জোড় LVDS সংকেত+ |
17 | GND | গ্রাউন্ড |
18 | RE(2)N | জোড় LVDS সংকেত- |
19 | RE(2)P | জোড় LVDS সংকেত+ |
20 | RECLK- | জোড় LVDS ক্লক- |
21 | RECLK+ | জোড় LVDS ক্লক + |
22 | RE(3)N | জোড় LVDS ক্লক- |
23 | RE(3)P | জোড় LVDS ক্লক + |
24 | GND | গ্রাউন্ড |
25 | WP | রাইট প্রোটেক্ট (হাই: রাইট এনাবল, লো বা ওপেন: রাইট ডিজেবল) |
26 | SCL | I2C সিরিয়াল ক্লক (VCOM সমন্বয়ের জন্য) |
27 | SDA | I2C সিরিয়াল ক্লক (VCOM সমন্বয়ের জন্য) |
28 | 5V | ডিসি পাওয়ার সাপ্লাই |
29 | 5V | ডিসি পাওয়ার সাপ্লাই |
30 | 5V | ডিসি পাওয়ার সাপ্লাই |
পরম সর্বোচ্চ রেটিং
পরামিতি |
প্রতীক |
মিনিট |
সর্বোচ্চ |
ইউনিট |
পাওয়ার সাপ্লাই ভোল্টেজ |
V DD |
-0.3 |
6 |
V |
লজিক সাপ্লাই ভোল্টেজ |
V IN |
VSS-0.3 |
V DD +0.3 |
V |
অপারেটিং তাপমাত্রা |
T OP |
0 |
50 |
℃ |
সংরক্ষণ তাপমাত্রা |
T ST |
-20 |
60 |
℃ |
ব্যাকলাইট বৈশিষ্ট্য
পরামিতি |
মিনিট |
টাইপ |
সর্বোচ্চ |
ইউনিট |
|
LED লাইট বার ইনপুট ভোল্টেজ প্রতি ইনপুট পিন |
VPIN |
- |
55.2 |
- |
V |
LED লাইট বার ইনপুট কারেন্ট প্রতি ইনপুট পিন |
IPIN |
- |
60 |
- |
MA |
LED পাওয়ার খরচ |
P BL |
- |
13.2 |
- |
W |
BLU উজ্জ্বলতা |
- |
300 |
350 |
- |
Cd/㎡ |
LED জীবনকাল |
|
- |
50000 |
- |
ঘন্টা |
CTP স্পেসিফিকেশন
বিভাগ |
পরামিতি |
স্পেসিফিকেশন |
সাধারণ |
গঠন |
কভার গ্লাস + ITO সেন্সর গ্লাস |
|
কভার লেন্স শক্তিশালীকরণ |
শারীরিকভাবে শক্তিশালী |
|
কভার লেন্স সারফেস কঠোরতা |
≥6H (পেন্সিল কঠোরতা) |
|
আলোর ট্রান্সমিশন হার |
≥85% |
|
অপারেশন তাপমাত্রা |
-10℃ ~ +60℃, ≤85% RH |
|
সংরক্ষণ তাপমাত্রা |
-20℃ ~ +70℃, ≤85% RH |
বৈদ্যুতিক |
ইন্টারফেস |
IIC / USB ঐচ্ছিক |
|
টাচ IC |
EXC3189 |
|
পাওয়ার সাপ্লাই ভোল্টেজ (VDD) |
IIC:3.3V USB:5V |
|
হোস্ট প্রতিরোধ (SDA/SCL) |
মেইনবোর্ডে কনফিগারযোগ্য |
পরিবেশগত |
অপারেটিং শর্তাবলী |
কুয়াশা/পৃষ্ঠের জলে কার্যকরী/গ্লাভস সারফেস বৈশিষ্ট্য |
সারফেস কালি |
অ্যান্টি-ইউভি |
সারফেস ট্রিটমেন্ট |
|
অ্যান্টি-গ্লেয়ার (ধুসরতা: 3%) |
LCD-TP ল্যামিনেশন |
|
OCR (অপটিক্যালি ক্লিয়ার রেজিন) |
সম্মতি |
উপাদান মান |
RoHS এবং হ্যালোজেন-মুক্ত অনুগত |

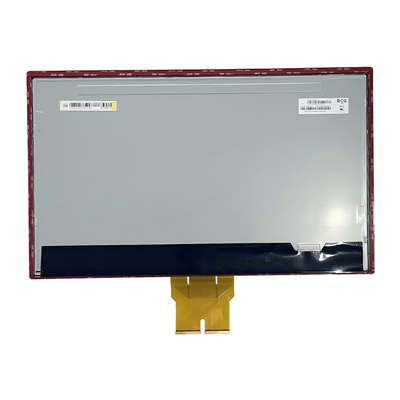

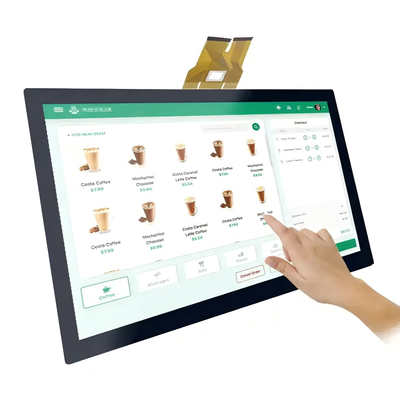

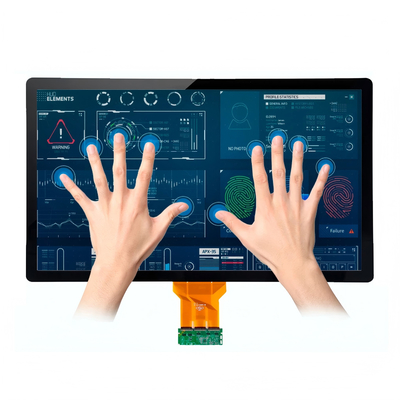

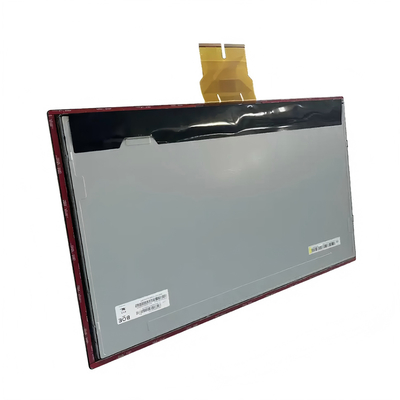

পণ্যের ছবি |
