পণ্যের বিবরণ:
|
পর্দার আকার: | 15.6 ইঞ্চি তির্যক | প্রদর্শনের ধরন: | শিল্প TFT LCD মডিউল |
---|---|---|---|
রেজোলিউশন: | 1920 × 1080 পিক্সেল (আরজিবি স্ট্রাইপ) | স্টোরেজ টেম্প।: | -30°C থেকে +80°C |
অপারেটিং টেম্প।: | -35°C থেকে +85°C | উজ্জ্বলতা: | 500 cd/m² |
কন্ট্রাস্ট অনুপাত: | 1200:1 (টাইপ।) | ইন্টারফেস: | 8-বিট এলভিডিএস ইনপুট, আই-পেক্স সংযোগকারী |
সারফেস ট্রিটমেন্ট: | এজি/এআর/এএফ আবরণ (নির্বাচনযোগ্য) | স্পর্শ প্রযুক্তি: | ক্যাপাসিটিভ টাচ প্যানেল |
কভার গ্লাস: | গরিলা গ্লাস/টেম্পারড গ্লাস/পিএমএমএ | স্পর্শ বিন্দুতে: | ১০ পয়েন্ট মাল্টি টাচ |
স্পর্শ ইন্টারফেস: | I²C/USB/RS232 (কনফিগারযোগ্য) | আইসি বিকল্প: | ইটি, ইলাইটেক, সাইপ্রেস, গুডিক্স |
কাস্টমাইজেশন: | সিল্ক প্রিন্টিং, লোগো, কাট-আউট | কমপ্লায়েন্স: | রিচ এবং RoHS অনুগত |
বিশেষভাবে তুলে ধরা: | FHD ইন্ডাস্ট্রিয়াল টিএফটি ডিসপ্লে,ক্যাপাসিটিভ টাচ প্যানেল ইন্ডাস্ট্রিয়াল টিএফটি ডিসপ্লে |
SFTO1560JD-7328BN এর পরিচয় করিয়ে দেওয়া হচ্ছে একটি পেশাদার-গ্রেড 15.6 "FHD শিল্প TFT ডিসপ্লে
দ্যSFTO1560JD-7328BNএকটি উচ্চ-কার্যকারিতাশিল্প TFT LCD মডিউলশিল্প, চিকিৎসা, এয়ারস্পেস, এবং সামুদ্রিক পরিবেশে শক্তিশালী অ্যাপ্লিকেশনের জন্য ডিজাইন করা হয়েছে।15.6 ইঞ্চি ডায়াগনাল সক্রিয় এলাকাএবংফুল এইচডি রেজোলিউশন (1920 x 1080), এই ডিসপ্লে চরম অবস্থার মধ্যে ব্যতিক্রমী স্পষ্টতা এবং নির্ভরযোগ্যতা প্রদান করে।
মূল বৈশিষ্ট্য:
টেকনিক্যাল স্পেসিফিকেশনঃ
অ্যাপ্লিকেশনঃ
কেন SFTO1560JD-7328BN বেছে নিন?
ইউরোপ এবং মার্কিন যুক্তরাষ্ট্রের OEM এবং সিস্টেম ইন্টিগ্রেটরদের জন্য নিখুঁতঃ
SFTO1560JD-7328BN এর চাহিদা মেটাতে ডিজাইন করা হয়েছেশিল্প স্বয়ংক্রিয়করণ, স্বাস্থ্যসেবা এবং এয়ারস্পেস সেক্টরএর কম্প্যাক্ট ডিজাইন, উচ্চ উজ্জ্বলতা, এবং ব্যাপক তাপমাত্রা সহনশীলতা এটি পেশাদারদের জন্য একটি শীর্ষ পছন্দ প্রয়োজনঅযৌক্তিক নির্ভরযোগ্যতা.
বাল্ক অর্ডার বা কাস্টমাইজেশনের জন্য আজই আমাদের সাথে যোগাযোগ করুন!
সেফ টেকনোলজি লিমিটেডে, আমরাশেষ থেকে শেষ পর্যন্ত সমর্থনআপনার শিল্প প্রদর্শন চাহিদা জন্য. বিশ্বব্যাপী বিতরণ সঙ্গে চীন ভিত্তিক, আমরা দ্রুত ডেলিভারি এবং গ্রাহকদের জন্য প্রযুক্তিগত সহায়তা নিশ্চিতউত্তর আমেরিকা ও ইউরোপ.
বিশেষ উল্লেখ
প্যারামিটার | স্পেসিফিকেশন | ইউনিট |
সক্রিয় এলাকা | 345.6 ((W) x 194.4 ((H) | মিমি |
পিক্সেলের সংখ্যা | 1920 x RGB x 1080 | পিক্সেল |
পিক্সেল পিচ | 0.18 ((W) x 0.18 ((H) | মিমি |
পিক্সেল বিন্যাস | আরজিবি উল্লম্ব রেখা | |
প্রদর্শন মোড | সাধারণত কালো | |
রং প্রদর্শন করুন | ৮ বিট | রঙ |
সারফেস ট্রিটমেন্ট | HC | |
কন্ট্রাস্ট অনুপাত | প্রায় ১২০০ মিনিট।1000 | |
দেখার কোণ ((CR>10) | Typ.85/85/85/85 | ডিগ। |
রঙের ব্যাপ্তি | ৭২% এনটিএসসি | |
উজ্জ্বলতা | ৫০০ টাইপ ৪২৫ মিনিট | cd/m2 |
উজ্জ্বলতা অভিন্নতা | ৮০% সাধারণত ৭৫% মিনিট | |
বিদ্যুৎ খরচ | ম্যাক্স.10.65W টাইপ 9.55W | ওয়াট |
রূপরেখা মাত্রা | 363.৮*২১৫9 | মিমি |
ওজন | টাইপঃ ৮৫০ গ্রাম | গ্রাম |
বাহ্যিক মাত্রা
ইন্টারফেস পিন সংজ্ঞা
না, না। |
প্রতীক |
না, না। |
প্রতীক |
||
1 |
RE3P |
ধনাত্মক LVDS ডিফারেনশিয়াল ডেটা ইনপুট চ্যানেল E3 ((Even) |
21 |
RO1N |
নেতিবাচক এলভিডিএস ডিফারেনশিয়াল ডেটা ইনপুট চ্যানেল O1 ((Odd) |
2 |
RE3N |
নেতিবাচক LVDS ডিফারেনশিয়াল তথ্য ইনপুট চ্যানেল E3 ((Even) |
22 |
RO0P |
পজিটিভ এলভিডিএস ডিফারেনশিয়াল ডেটা পুট চ্যানেলে O0 ((Odd) |
3 |
RECLKP |
ধনাত্মক এলভিডিএস ডিফারেনশিয়াল ঘড়ি ইনপুট t (Even) |
23 |
RO0N |
নেতিবাচক এলভিডিএস ডিফারেনশিয়াল ডেটা ইনপুট চ্যানেল O0 ((Odd) |
4 |
মনে রাখবেন |
নেতিবাচক এলভিডিএস ডিফারেনশিয়াল ক্লক ইনপুট |
24 |
জিএনডি |
এলসিডি গ্রাউন্ড |
5 |
RE2P |
ধনাত্মক LVDS ডিফারেনশিয়াল ডেটা ইনপুট চ্যানেল E2 ((Even) |
25 |
এন সি |
SAEF ব্যবহারের জন্য SDA, এই পিন খোলা থাকা উচিত |
6 |
RE2N |
নেতিবাচক LVDS ডিফারেনশিয়াল তথ্য ইনপুট চ্যানেল E2 ((Even) |
26 |
এন সি |
এসএইএফ ব্যবহারের জন্য এসসিএল, এই পিনটি খোলা থাকা উচিত |
7 |
জিএনডি |
এলসিডি গ্রাউন্ড |
27 |
এন সি |
এসএইএফ ব্যবহারের জন্য এমটিপি, এই পিনটি খোলা থাকা উচিত |
8 |
RE1P |
ধনাত্মক LVDS ডিফারেনশিয়াল ডেটা ইনপুট চ্যানেল E1 ((Even) |
28 |
LCD_VCC |
এলসিডি পাওয়ার ৩.৩ ভি |
9 |
RE1N |
নেতিবাচক LVDS ডিফারেনশিয়াল তথ্য ইনপুট চ্যানেল E1 ((Even) |
29 |
LCD_VCC |
এলসিডি পাওয়ার ৩.৩ ভি |
10 |
RE0P |
ধনাত্মক LVDS ডিফারেনশিয়াল ডেটা ইনপুট চ্যানেল E0 ((Even) |
30 |
LCD_VCC |
এলসিডি পাওয়ার ৩.৩ ভি |
11 |
RE0N |
নেতিবাচক LVDS ডিফারেনশিয়াল তথ্য ইনপুট চ্যানেল E0 ((Even) |
31 |
LED_PW এম |
ব্যাকলাইট সামঞ্জস্য করুন,3.3V(3V~3.6V) |
12 |
RO3P |
ধনাত্মক LVDS ডিফারেনশিয়াল ডেটা ইনপুট চ্যানেল O3 ((Odd) |
32 |
LED_EN |
পিন সক্রিয় করুন,3.3V(3V~3.6V) |
13 |
RO3N |
নেতিবাচক এলভিডিএস ডিফারেনশিয়াল ডেটা ইনপুট চ্যানেল O3 ((Odd) |
33 |
জিএনডি |
মাটি |
14 |
জিএনডি |
এলসিডি গ্রাউন্ড |
34 |
এসটিবিওয়াইবি |
গভীর স্ট্যান্ডবাই মোড সেটিং পিন. |
15 |
ROCLKP |
পজিটিভ এলভিডিএস ডিফারেনশিয়াল ক্লক ইনপুট t (অদ্ভুত) |
35 |
আরএসটিবি |
ডিভাইস পুনরায় সেট করুন LCD ড্রাইভার IC, কম সক্রিয় |
16 |
ROCLKN |
নেতিবাচক এলভিডিএস ডিফারেনশিয়াল ক্লক ইনপুট (Odd) |
36 |
জিএনডি |
মাটি |
17 |
জিএনডি |
এলসিডি গ্রাউন্ড |
37 |
BL_POW জরুরী অবস্থা |
+12V Vi পাওয়ার সাপ্লাই |
18 |
RO2P |
ধনাত্মক LVDS ডিফারেনশিয়াল ডেটা ইনপুট চ্যানেল O2 ((Odd) |
38 |
BL_POW জরুরী অবস্থা |
+12V Vi পাওয়ার সাপ্লাই |
19 |
RO2N |
নেতিবাচক এলভিডিএস ডিফারেনশিয়াল ডেটা ইনপুট চ্যানেল O2 ((Odd) |
39 |
BL_POW জরুরী অবস্থা |
+12V Vi পাওয়ার সাপ্লাই |
20 |
RO1P |
ধনাত্মক LVDS ডিফারেনশিয়াল ডেটা ইনপুট চ্যানেল O1 ((Odd) |
40 |
BL_POW জরুরী অবস্থা |
+12V Vi পাওয়ার সাপ্লাই |
অপটিক্যাল বৈশিষ্ট্য
পয়েন্ট |
প্রতীক |
শর্ত |
মিনিট |
টাইপ। |
ম্যাক্স |
ইউনিট |
উজ্জ্বলতা |
রক্তচাপ |
θ=0° |
425 |
500 |
-- |
cd/m2 |
L255 অভিন্নতা |
△Bp |
|
75 |
80 |
-- |
% |
দেখার কোণ |
θL |
Cr≥10 |
-- |
85 |
-- |
ডিগ |
|
θR |
|
-- |
85 |
-- |
|
|
ψT |
|
-- |
85 |
-- |
|
|
ψB |
|
-- |
85 |
-- |
|
কন্ট্রাস্ট অনুপাত |
সিআর |
θ=0° FF=0° |
1000 |
1200 |
|
- |
CIE1931 এর রঙ সমন্বয়কারী |
Wx |
θ=0° |
0.283 |
0.313 |
0.343 |
- |
|
ওয়াই |
|
0.299 |
0.329 |
0.359 |
|
রঙের ব্যাপ্তি |
|
এনটিএসসি |
-- |
72 |
-- |
% |
গামা |
|
২৫°সি |
2.0 |
2.2 |
2.4 |
% |
ক্রসস্টক |
|
২৫°সি |
-- |
-- |
2 |
% |
ব্যাকলাইটের বৈশিষ্ট্য
প্যারামিটার |
প্রতীক |
মূল্যবোধ |
ইউনিট |
||
|
|
মিনিট। |
টাইপ। |
ম্যাক্স. |
|
এলইডি সরবরাহ ভোল্টেজ |
ভি এলইডি |
28 |
30 |
31 |
V |
এলইডি সরবরাহ বর্তমান |
ILED |
- |
252 |
- |
mA |
বিদ্যুৎ খরচ |
PLED |
- |
8.89 |
9.19 |
ডব্লিউ |
এলইডি পরিমাণ |
QLED |
- |
40 |
- |
ইএ |
এলইডি লাইফ টাইম |
টিএলইডি |
40000 |
50000 |
- |
ঘন্টা |
সিটিপি স্পেসিফিকেশন (বিকল্প)
শ্রেণী | প্যারামিটার | স্পেসিফিকেশন |
সাধারণ | কাঠামো | কভার গ্লাস + ডিআইটিও গ্লাস |
কভার লেন্স শক্তিশালীকরণ | রাসায়নিকভাবে শক্তিশালী | |
কভার লেন্সের পৃষ্ঠতল কঠোরতা | ≥6H (পেন্সিলের কঠোরতা) | |
আলোর সংক্রমণ হার | ≥ ৮৫% | |
অপারেশন তাপমাত্রা | -30°C ~ +80°C, ≤85% RH | |
সংরক্ষণ তাপমাত্রা | -35°C ~ +85°C, ≤85% RH | |
বৈদ্যুতিক | ইন্টারফেস | আইআইসি / ইউএসবি / ইউএআরটি |
স্পর্শ আইসি | IL12511 | |
পাওয়ার সাপ্লাই ভোল্টেজ (ভিডিডি) | 3.3V বা 5V (নির্বাচনযোগ্য) | |
হোস্ট প্রতিরোধ (এসডিএ/এসসিএল) | মূল বোর্ডে কনফিগারযোগ্য | |
পরিবেশগত | অপারেটিং শর্তাবলী | কুয়াশা / পৃষ্ঠতল জলের মধ্যে কার্যকরী |
পৃষ্ঠের বৈশিষ্ট্য | পৃষ্ঠের কালি | অ্যান্টি-ইউভি |
সারফেস ট্রিটমেন্ট | অ্যান্টি-গ্লেয়ার (হেজঃ ১০%) | |
এলসিডি-টিপি ল্যামিনেশন | ওসিএ (অপটিক্যাল ক্লিয়ার আঠালো) | |
সম্মতি | উপাদানগত মানদণ্ড | RoHS এবং হ্যালোজেন-মুক্ত সম্মতি |

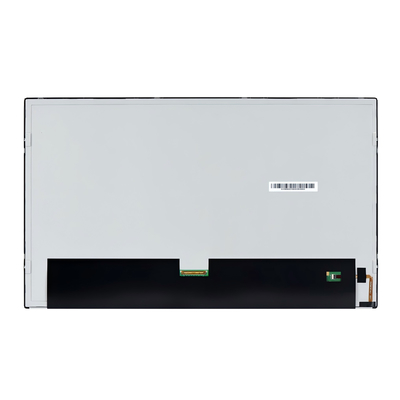

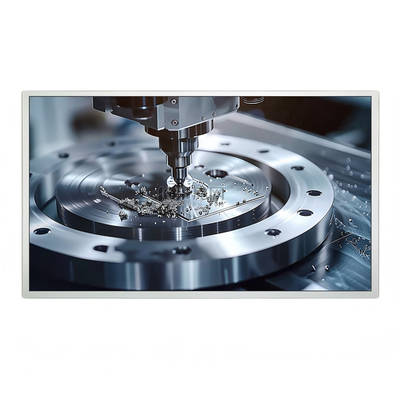

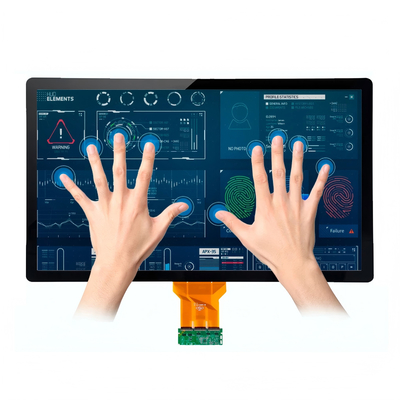

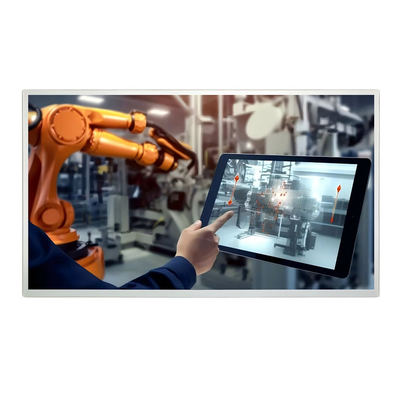

পণ্যের চিত্র
