পণ্যের বিবরণ:
|
Brand: | Saef Technology | Model: | SFOM096YZ7-12864WB-01 |
---|---|---|---|
Display Size: | 0.96 inch | Resolution: | 128 × 64 pixels |
Active Area: | 21.744 × 10.864 mm | Technology: | Passive Matrix OLED |
Color: | Blue/White/Yellow Blue (optional) | Driver IC: | SSD1306 / SSD1315 optional |
Operating Temp: | -40°C to +80°C | Interface: | 4-wire SPI (default) |
Voltage: | Logic: 3.0V | Display: 12.0V | Compliance: | REACH & RoHS Compliant |
বিশেষভাবে তুলে ধরা: | SPI ইন্টারফেস OLED ডিসপ্লে মডিউল,০.৯৬” ওএলইডি ডিসপ্লে মডিউল,128x64 পিক্সেল OLED ডিসপ্লে মডিউল |
সেফ টেকনোলজির শিল্প-গ্রেড 0.96 "ওএলইডি ডিসপ্লে
এমবেডেড সিস্টেম, আইওটি ডিভাইস এবং পোর্টেবল যন্ত্রপাতিগুলির জন্য ডিজাইন করা, এই উচ্চ নির্ভরযোগ্যতার ওএলইডি মডিউল বিশ্বব্যাপী বাজারে চরম পরিবেশে স্পষ্ট ভিজ্যুয়াল সরবরাহ করে।
মূল বৈশিষ্ট্য:
দ্বৈত প্রোটোকলের নমনীয়তা
এসপিআই (4-ক্যার) সমর্থন করে Arduino, রাস্পবেরি পাই, STM32 এর সাথে সামঞ্জস্যপূর্ণ।
চরম পরিবেশে প্রস্তুত
-৪০ ডিগ্রি সেলসিয়াস থেকে ৮৫ ডিগ্রি সেলসিয়াস পর্যন্ত নিখুঁতভাবে কাজ করে।
শিল্প নিয়ন্ত্রণ (ইইউ/মার্কিন যুক্তরাষ্ট্র)
অটোমোটিভ ডায়াগনস্টিক (ডিই/জেপি)
মেডিকেল ডিভাইস (FDA/CE অঞ্চল)
স্পষ্ট ভিজ্যুয়াল পারফরম্যান্স
128×64 রেজোলিউশন 2000:1 কন্ট্রাস্ট 100 সিডি/মি2 উজ্জ্বলতা
সন্ধ্যা ৬টার দিকে তাকানো।
দীর্ঘমেয়াদী নির্ভরযোগ্যতা
10,000+ ঘন্টা জীবনকাল @ 100 cd/m2
মিল-এসটিডি-১০৫ই সম্মতি।
বিশ্বব্যাপী সম্মতি
RoHS সার্টিফাইড. ISO 9001/14001 উৎপাদন
সিই/এফসিসি-প্রস্তুত ডিজাইন (অনুরোধের ভিত্তিতে)
টেকনিক্যাল স্পেসিফিকেশনঃ
বিন্দু আকারঃ 0.17 × 0.17 মিমি
শক্তি খরচঃ ≤0.5W (টাইপ)
মাত্রাঃ ২৭.৫ × ২৭.৮ × ২.৭ মিমি
রিসেট সার্কিটঃ অন্তর্নির্মিত প্রারম্ভিকীকরণ
অ্যাপ্লিকেশনঃ
এইচএমআই প্যানেল∙ স্মার্ট সেন্সর∙ পরিধানযোগ্য প্রযুক্তি
সিএনসি কন্ট্রোলার (ডিই/আইটি) -- ল্যাব সরঞ্জাম (ইউএস/জেপি/কেআর)
গ্যারান্টিঃ১২ মাস (ওইএম-এর জন্য বাড়ানো যেতে পারে)
যান্ত্রিক মাত্রা
ইন্টারফেস পিন সংজ্ঞা
পিন |
প্রতীক |
বর্ণনা |
1 |
জিএনডি |
লজিক সার্কিটের ভিত্তি |
2 |
ভিডিডি |
যুক্তির জন্য শক্তি সরবরাহ |
3 |
এসসিকে |
সিরিয়াল ক্লক ইনপুট। |
4 |
এসডিএ |
সিরিয়াল ডেটা ইনপুট। |
5 |
RST |
এই পিন রিসেট সংকেত ইনপুট হয়. |
6 |
ডিসি |
এই পিন ডেটা / কমান্ড নিয়ন্ত্রণ পিন. যখন পিন উচ্চ টানা হয় |
7 |
সি এস |
চিপ নির্বাচন করুন। চিপ নির্বাচন করা হয় যখন CS0="L" হয়। |
অপটিক্স বৈশিষ্ট্য
বৈশিষ্ট্য | প্রতীক | শর্ত | মিনিট | প্রকার | ম্যাক্স | ইউনিট |
উজ্জ্বলতা (ভিসিসি বাহ্যিকভাবে সরবরাহ করা হয়) |
আইবিআর | নোট ৫ | 90 | - | - | cd/m2 |
উজ্জ্বলতা (ভেতরের ডিসি/ডিসি দ্বারা উৎপাদিত ভিসি) |
আইবিআর | নোট ৬ | 80 | 110 | - | cd/m2 |
সি.আই.ই. (সাদা) |
(x) (y) |
১৯৩১ |
0.25 0.27 |
0.29 0.31 |
0.33 0.35 |
|
অন্ধকার রুমের বিপরীতে | সিআর | - | 2000:1 | - | ||
দেখার কোণ | - | বিনামূল্যে | - | ডিগ্রী |
ডিসি বৈশিষ্ট্য
বৈশিষ্ট্য | প্রতীক | মিনিট | প্রকার | ম্যাক্স | ইউনিট |
লজিকের জন্য সরবরাহ ভোল্টেজ | ভিডিডি | - | 3.3 | - | V |
প্রদর্শনের জন্য সরবরাহ ভোল্টেজ (বাহ্যিকভাবে সরবরাহ করা হয়) |
ভিসিসি | 8.5 | 9.0 | 9.5 | V |
ডিসি/ডিসি জন্য সরবরাহ ভোল্টেজ | ভিবিএটি | - | 3.3 | - | V |
অভ্যন্তরীণ ডিসি/ডিসি দ্বারা উত্পন্ন প্রদর্শনের জন্য সরবরাহ ভোল্টেজ | ভিসিসি | 7.0 | - | 7.5 | V |
উচ্চ স্তরের ইনপুট | এইচআইভি | 0.8×ভিডিডি | - | ভিডিডি | V |
নিম্ন স্তরের ইনপুট | ভিআইএল | 0 | - | 0.২×ভিডিডি | V |
উচ্চ স্তরের আউটপুট | ভিওএইচ | 0.9×ভিডিডি | - | ভিডিডি | V |
নিম্ন স্তরের আউটপুট | ভিওএল | 0 | - | 0.1×ভিডিডি | V |
ভিডিডির জন্য অপারেটিং বর্তমান | আইডিডি | - | 160 | 220 | μA |
ভিসিসির জন্য অপারেটিং কারেন্ট (ভিসিসি বাহ্যিকভাবে সরবরাহ করা হয়) |
আইসিসি |
- |
9 |
15 |
mA |
ভিবিএটি-র জন্য অপারেটিং বর্তমান (VCC Internal DC/DC দ্বারা উত্পন্ন) |
আইবিএটি |
- |
27.0 |
32.0 |
mA |
ভিডিডির জন্য স্লিপ মোড বর্তমান | আইডিডি, স্লিপ | - | - | 10 | μA |
ভিসিসির জন্য স্লেপ মোড বর্তমান |
আইসিসি, স্লিপ | - | - | 10 | μA |

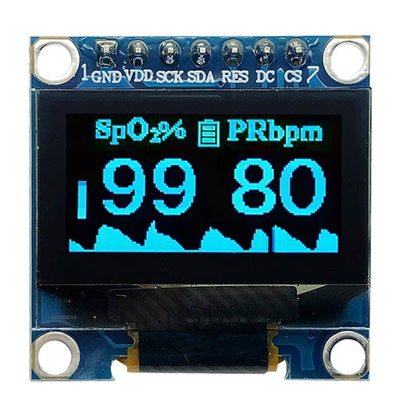

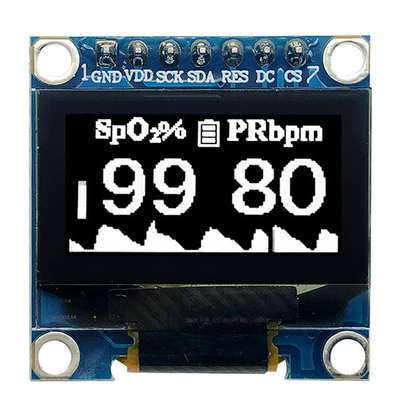

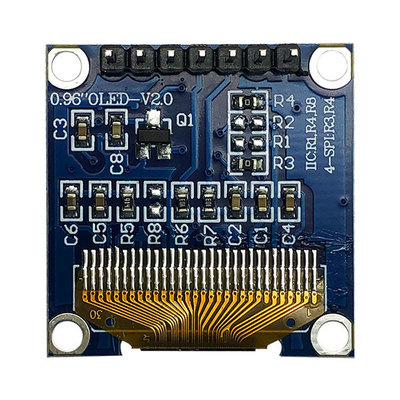

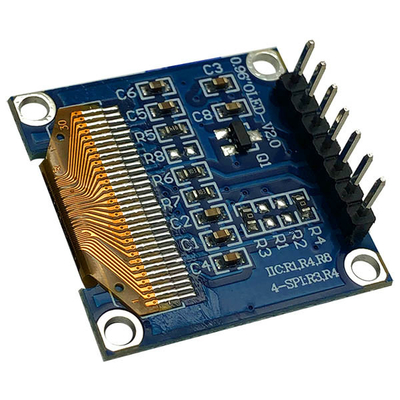

পণ্যের চিত্র
